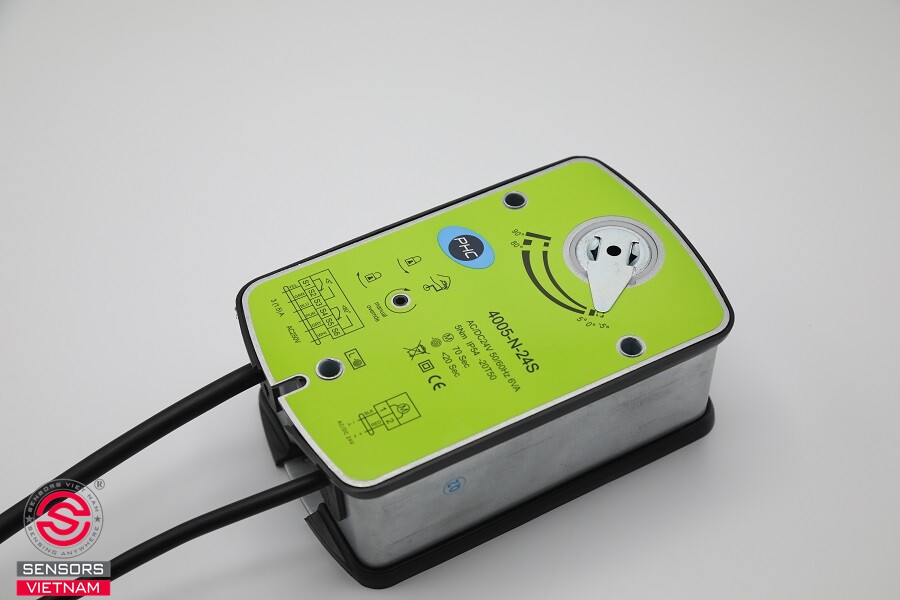

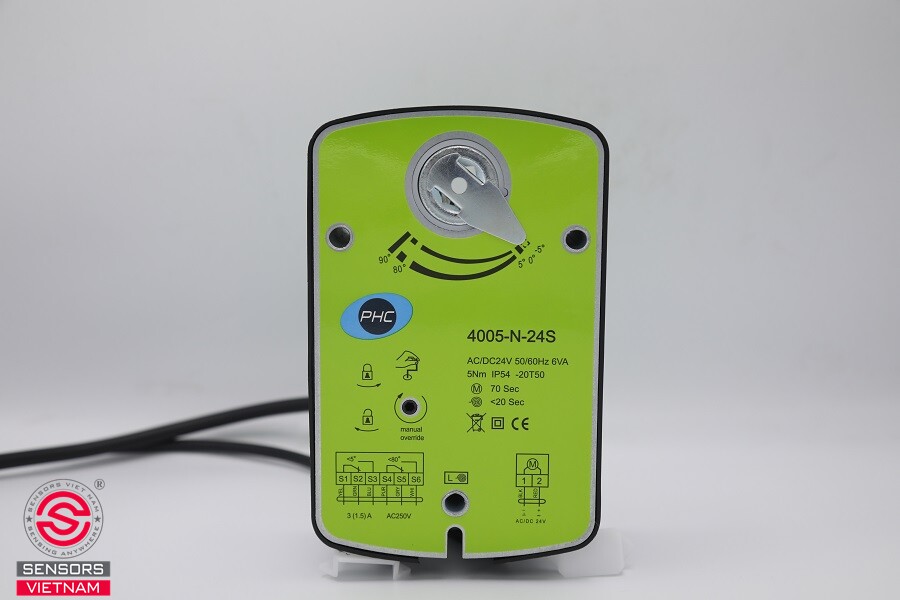

Động cơ van gió chống cháy khói Fail-Safe PHC 6005-N-24S là dòng động cơ van gió dùng cơ chế Fail-Safe do PHC Electronic Products (Trung Quốc) sản xuất. Thiết bị được thiết kế để điều chỉnh và điều khiển các damper trong hệ thống HVAC.

Động cơ van gió này thuộc loại không có lò xo hồi vị, sử dụng động cơ điện để truyền động cho damper hoặc các thiết bị cơ khí liên quan khi được cấp nguồn. Thiết bị hỗ trợ điều khiển 2 điểm và 3 điểm ON/OFF, phù hợp với các ứng dụng điều khiển đóng mở damper trong hệ thống thông gió.

Đặc điểm của động cơ van gió chống cháy khói Fail-Safe PHC 6005-N-24S

Động cơ van gió chống cháy khói Fail-Safe PHC 6005-N-24S có mô-men xoắn 5 Nm, phù hợp cho damper có diện tích tối đa 1 m2. Thiết bị thực hiện hành trình đóng mở trong thời gian 30 giây.

Thiết bị hỗ trợ điều khiển ON/OFF dạng 2 điểm hoặc 3 điểm. Góc quay tối đa đạt 95°, đồng thời cho phép giới hạn góc quay trong khoảng 5° đến 85° với bước điều chỉnh 5°.

Động cơ được trang bị sẵn hai tiếp điểm phụ SPDT tiêu chuẩn, hỗ trợ giám sát trạng thái hoạt động của damper. Hướng quay có thể thay đổi bằng cách đảo chiều lắp đặt actuator.

Vỏ thiết bị được chế tạo bằng thép với kết cấu chống va đập. Thiết kế kín đáp ứng cấp bảo vệ IP54 giúp thiết bị hoạt động trong nhiều môi trường HVAC khác nhau.

Động cơ van gió 6005-N hỗ trợ thao tác bằng tay thông qua cơ cấu trượt hoặc tay quay khi cần thiết. Thiết bị cũng có tùy chọn cảm biến nhiệt theo yêu cầu ứng dụng.

Nguyên lý hoạt động của động cơ van gió chống cháy khói Fail-Safe PHC 6005-N-24S

Động cơ van gió chống cháy khói Fail-Safe PHC 6005-N-24S hoạt động bằng cách nhận tín hiệu điều khiển từ bộ điều khiển HVAC hoặc hệ thống BMS. Khi nhận lệnh điều khiển, động cơ sẽ truyền mô-men xoắn đến trục damper để thay đổi góc mở của van gió.

Khi góc mở damper thay đổi, lưu lượng không khí đi qua hệ thống ống gió cũng được điều chỉnh tương ứng. Quá trình này giúp kiểm soát hiệu quả việc cấp gió, hồi gió hoặc phân phối không khí trong công trình.

Thiết bị hỗ trợ góc quay tối đa 95° và có thể giới hạn hành trình từ 5° đến 85° theo từng bước 5°, cho phép thiết lập linh hoạt theo yêu cầu vận hành thực tế.

PHC 6005-N hoạt động theo cơ chế Fail-Safe. Trong các hệ thống HVAC, chức năng Fail Safe thường được sử dụng để hỗ trợ duy trì trạng thái vận hành an toàn của damper khi xảy ra các điều kiện bất thường trong hệ thống. Đồng thời actuator hỗ trợ chức năng đảo chiều quay, cho phép lựa chọn hướng vận hành phù hợp với từng ứng dụng điều khiển van gió.

Ứng dụng của động cơ van gió chống cháy khói Fail-Safe PHC 6005-N-24S

• Điều khiển các damper cấp gió, hồi gió hoặc gió tươi trong AHU nhằm kiểm soát lưu lượng không khí theo yêu cầu vận hành.
• Đóng mở damper tại các tuyến ống gió, giúp phân phối lưu lượng gió phù hợp cho từng khu vực.
• Điều khiển van gió giúp kiểm soát lượng không khí tươi đưa vào công trình, hỗ trợ vận hành hệ thống HVAC ổn định hơn.
• Với tín hiệu điều khiển 2 điểm hoặc 3 điểm cùng các tiếp điểm phụ tiêu chuẩn, thiết bị có thể tích hợp vào hệ thống quản lý tòa nhà để giám sát trạng thái damper.

Ngoài ra, động cơ van gió chống cháy khói Fail-Safe PHC 6005-N-24S còn được sử dụng trong một số lĩnh vực khác như:

• Hệ thống tăng áp cầu thang thoát hiểm
• Hệ thống hút khói tầng hầm
• Tòa nhà văn phòng và trung tâm thương mại
• Bệnh viện và phòng sạch
• Nhà máy dược phẩm, thực phẩm và điện tử
• Trung tâm dữ liệu (Data Center)
• Hệ thống báo cháy tích hợp

Một số lưu ý khi lắp đặt của động cơ van gió chống cháy khói Fail-Safe PHC 6005-N-24S

Động cơ van gió chống cháy khói Fail-Safe PHC 6005-N-24S sử dụng kết nối dạng terminal bắt vít và hỗ trợ trục vuông tối đa 12 × 12 mm. Nhà sản xuất cũng cung cấp bộ chuyển đổi cho các trục vuông 8 mm hoặc 10 mm.

Thiết bị cần được lắp đặt trong điều kiện môi trường có nhiệt độ từ -20°C đến +50°C và độ ẩm từ 5% đến 95% RH. Việc đấu nối điện cần thực hiện đúng theo phiên bản nguồn cấp 24 VAC hoặc 230 VAC của actuator.

Trong trường hợp cần thao tác thủ công, người vận hành có thể sử dụng cơ cấu trượt hoặc tay quay được tích hợp trên thiết bị.

Thông số kỹ thuật của động cơ van gió chống cháy khói Fail-Safe PHC 6005-N-24S

• Model: 6005-N-24S
• Loại sản phẩm: Fire Smoke Fail Safe Reversible Actuator
• Công nghệ: Electronic Fail Safe (Non-Spring Return)
• Mô-men xoắn: 5 Nm
• Diện tích damper tối đa: 1 m2
• Điện áp hoạt động: AC/DC 24V
• Chế độ điều khiển: 2 Point / 3 Point On/Off
• Thời gian vận hành: 30 giây
• Công suất hoạt động: 5W
• Công suất duy trì: 0.5W
• Công suất biến áp: 10VA
• Cấp bảo vệ: IP54
• Nhiệt độ làm việc: -20°C ~ +50°C
• Độ ẩm làm việc: 5 ~ 95%RH
• Nhiệt độ lưu kho: -40°C ~ +70°C
• Tuổi thọ: 60.000 chu kỳ
• Xuất xứ: PHC - CHINA
• Bảo hành: 2 năm

Sensors Việt Nam là đơn vị phân phối chính hãng dòng động cơ van gió của PHC tại Việt Nam. Liên hệ ngay với đội ngũ Sensors Việt Nam để nhận tư vấn kỹ thuật hoặc báo giá chính thức.
