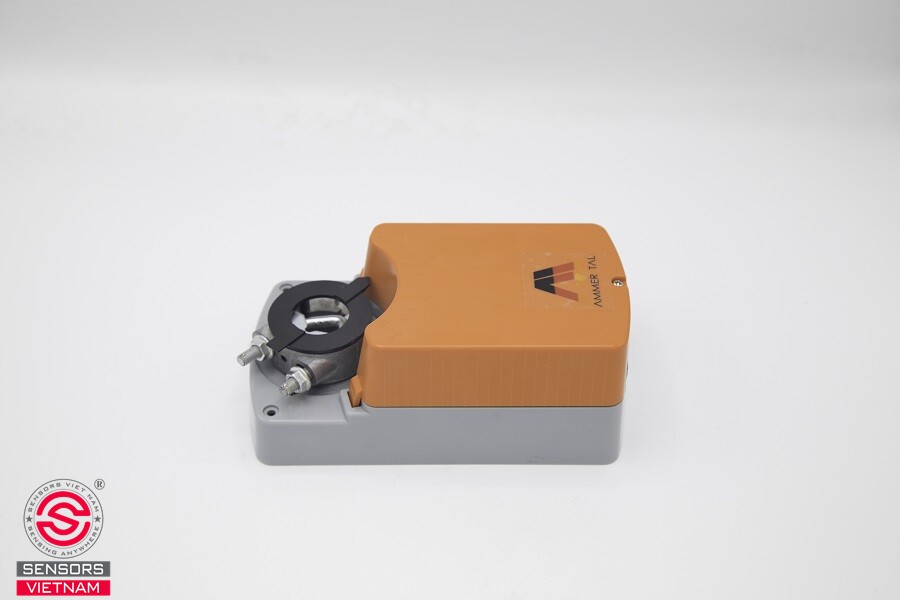

Động cơ van gió PHC 5008N-24-SF là thiết bị truyền động điện do PHC (Trung Quốc) sản xuất, thuộc dòng sản phẩm có mô-men xoắn lớn, được thiết kế để dẫn động van gió, van bướm, van bi đặc tuyến và van cầu trong các hệ thống HVAC và tự động hóa tòa nhà.

Cấu tạo chi tiết động cơ van gió PHC 5008N-24-SF

Thân thiết bị được làm từ vỏ kim loại đạt cấp bảo vệ IP44 tiêu chuẩn; khi luồn cáp kết nối qua khớp PG tích hợp sẵn, cấp bảo vệ nâng lên IP54, chịu được bụi bẩn và nước bắn trong điều kiện lắp đặt thực tế. Bên trong, động cơ điện AC/DC 24V dẫn động trục van đến vị trí yêu cầu theo tín hiệu điều khiển đầu vào.

Hộp số bánh răng giảm tốc tạo mô-men xoắn 8 Nm, đủ lực để dẫn động van gió kích thước lớn hoặc cánh van có lực cản cao trong điều kiện áp suất tĩnh lớn. Bộ điều khiển điện tử tích hợp xử lý trực tiếp tín hiệu On/Off và Floating mà không cần thiết bị chuyển đổi trung gian.

Hai tiếp điểm trạng thái kiểu SPDT được trang bị cơ cấu bánh cóc có thể điều chỉnh, cho phép kỹ thuật viên cài đặt ngưỡng kích hoạt về bất kỳ góc mong muốn nào trong dải 5° đến 85°. Mặc định từ nhà sản xuất là 10° (tiếp điểm a) và 80° (tiếp điểm b). Trục kẹp đa năng tương thích với nhiều kích thước trục van phổ biến, hỗ trợ lắp đặt trực tiếp mà không cần bộ nối chuyển.

Thanh giữ thân cố định thân động cơ trong quá trình vận hành, ngăn hiện tượng xoay theo trục van. Nút nhấn vận hành thủ công cho phép kỹ thuật viên kiểm tra hành trình van khi cần mà không cần tín hiệu điều khiển từ bên ngoài.

Nguyên lý hoạt động của động cơ van gió PHC 5008N-24-SF

Kiểu điều khiển On/Off (hai vị trí) chỉ có hai trạng thái là mở hoàn toàn hoặc đóng hoàn toàn. Bộ điều khiển phát lệnh, động cơ quay trục van đến vị trí 0° hoặc 90° rồi dừng lại.

Kiểu điều khiển Floating (ba vị trí) linh hoạt hơn, cho phép bộ điều khiển phát ba lệnh độc lập: mở thêm, đóng bớt hoặc giữ nguyên vị trí hiện tại. Van có thể dừng ở bất kỳ góc trung gian nào trong hành trình 0-90°, mang lại khả năng điều tiết tốt hơn On/Off mà không cần tín hiệu analog. Sau khi nhận lệnh, động cơ dẫn động trục van đến vị trí yêu cầu trong khoảng 8 giây cho hành trình 90°.

Ứng dụng thực tế của động cơ van gió PHC 5008N-24-SF

• AHU kích thước lớn
• Van bướm và van bi đặc tuyến trong hệ thống nước lạnh
• Tòa nhà thương mại và văn phòng cao tầng
• Hệ thống nhiều actuator đấu song song
• Nhà xưởng và khu công nghiệp

Hướng dẫn lựa chọn model phù hợp của động cơ van gió PHC

Khi lựa chọn model trong dòng sản phẩm này, cần xác định ba thông số trước tiên.

1. Xác định mô-men xoắn yêu cầu, tính dựa trên diện tích cánh van, kiểu cánh (song song hay đối nghịch) và áp suất tĩnh tại vị trí lắp đặt.

2. Xác định kiểu điều khiển cần tích hợp vào hệ thống: nhóm N phù hợp với tủ DDC sử dụng tín hiệu số On/Off hoặc Floating, còn nhóm M phù hợp với hệ thống cần điều tiết lưu lượng gió liên tục theo tín hiệu analog.

3. Thứ ba là điện áp nguồn sẵn có tại tủ điện: AC/DC 24V cho hệ thống có biến áp hạ áp, AC 100-230 V cho hệ thống kết nối trực tiếp lưới điện.

THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ ĐÓNG MỞ NHANH PHC 8NM 5008N-24-SF

• Model: 5008N-24-SF
• Mô-men xoắn: 8Nm
• Điện áp hoạt động: AC/DC 24V
• Loại điều khiển: On/Off 2 điểm/ 3 điểm
• Auxiliary Switch: 1 SPDT (có thể điều chỉnh ngưỡng)
• Góc quay: 0-90°
• Thời gian chạy (90°): Siêu tốc - Chỉ vài giây
• Bộ điều chỉnh góc quay: Có
• Chống quá tải: Có - tự động dừng
• Bảo vệ môi trường: IP54 (chống bụi, chống nước bắn)
• Nhiệt độ hoạt động: -20°C đến +50°C
• Độ ẩm: 5-95% RH (không ngưng tụ)
• Xuất xứ: PHC - CHINA
• Chứng chỉ: CE, CO/CQ đầy đủ
• Bảo hành: 2 năm

Sensors Việt Nam là đơn vị phân phối chính hãng dòng động cơ van gió của PHC tại Việt Nam. Liên hệ ngay với đội ngũ Sensors Việt Nam để nhận tư vấn kỹ thuật hoặc báo giá chính thức.
