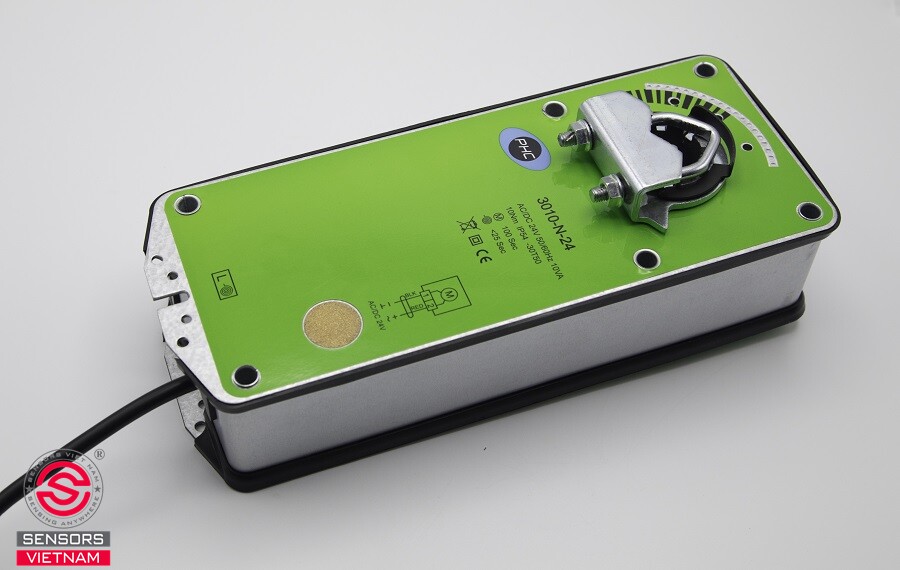

Động cơ van gió PHC 3010-N-24S là thiết bị truyền động điện kiểu lò xo hồi vị do PHC (Trung Quốc) sản xuất, được thiết kế chuyên biệt cho các hệ thống HVAC yêu cầu chức năng an toàn tự động khi mất điện. Thiết bị hoạt động theo kiểu điều khiển On/Off hai vị trí: khi có điện, động cơ dẫn động van gió đến vị trí làm việc trong khi đồng thời nén lò xo hồi vị; khi nguồn điện bị cắt vì bất kỳ lý do nào, lò xo giải phóng và tự động đưa van trở về vị trí an toàn mặc định mà không cần tín hiệu điều khiển hay nguồn điện dự phòng.

Cơ chế hồi vị bằng lò xo là yếu tố phân biệt dòng  PHC 3010-N-24S với các model không có lò xo. Đây là yêu cầu bắt buộc tại các vị trí van ngăn khói, van chặn lửa, van gió tươi bảo vệ chống đóng băng và các ứng dụng an toàn khác theo tiêu chuẩn PCCC và HVAC hiện hành. Model này được trang bị 2 tiếp điểm trạng thái kiểu SPDT, cố định tại góc 5° (tiếp điểm a) và 85° (tiếp điểm b), gửi tín hiệu xác nhận trạng thái van về hệ thống quản lý tòa nhà hoặc tủ điều khiển trung tâm.

Cấu tạo chi tiết động cơ van gió PHC 3010-N-24S

Thiết bị được lắp ráp từ các thành phần kỹ thuật chất lượng cao, gồm:

• Vỏ ngoài kim loại: Kết cấu cứng chắc, đạt cấp bảo vệ IP54, chịu được bụi bẩn và nước bắn trong điều kiện lắp đặt thực tế tại công trình.
• Động cơ điện AC/DC 24 V: Dẫn động trục van đến vị trí làm việc, đồng thời tích năng lượng vào lò xo hồi vị trong suốt quá trình hoạt động.
• Cơ cấu lò xo hồi vị: Lưu trữ năng lượng cơ học khi động cơ hoạt động, tự động giải phóng và đưa van về vị trí an toàn mặc định khi nguồn điện bị cắt. Thời gian hồi vị bằng lò xo là 25 giây.
• Hộp số bánh răng giảm tốc: Tạo mô-men xoắn tối thiểu 10Nm ở cả chiều dẫn động bằng motor lẫn chiều hồi vị bằng lò xo.
• Bộ điều khiển điện tử tích hợp: Xử lý tín hiệu On/Off trực tiếp mà không cần thiết bị chuyển đổi trung gian.
• 2 tiếp điểm trạng thái SPDT: Cố định tại góc 5° (tiếp điểm a) và 85° (tiếp điểm b), gửi tín hiệu phản hồi về hệ thống điều khiển trung tâm khi van đạt các vị trí tương ứng.
• Trục kẹp đa năng: Tương thích với trục tròn φ7-12 mm và trục vuông 6-9 mm, chiều dài trục tối thiểu 40 mm, hỗ trợ lắp đặt trực tiếp mà không cần bộ nối chuyển.
• Thanh giữ thân: Cố định thân động cơ trong quá trình hoạt động, ngăn hiện tượng xoay theo trục van.
• Cơ cấu giới hạn góc quay cơ học: Cho phép điều chỉnh phạm vi hoạt động từ 5° đến 85° theo từng bước 5°.

Nguyên lý hoạt động của động cơ van gió PHC 3010-N-24S

Trong hệ thống HVAC thông thường, khi mất điện đột ngột, các động cơ van gió không có lò xo sẽ giữ nguyên vị trí cuối cùng trước khi mất điện. Điều này có thể gây nguy hiểm tại các vị trí yêu cầu van phải đóng hoặc mở hoàn toàn trong tình huống khẩn cấp như cháy nổ hoặc sự cố hệ thống.

Động cơ van gió lò xo hồi vị giải quyết vấn đề này theo cơ chế sau: khi có điện, motor dẫn động trục van đến vị trí làm việc trong khoảng 100 giây cho hành trình 90°, đồng thời nén lò xo bên trong tích lũy năng lượng cơ học. Khi nguồn điện bị cắt vì bất kỳ lý do nào, lò xo lập tức giải phóng và kéo van trở về vị trí an toàn mặc định trong khoảng 25 giây, hoàn toàn độc lập với hệ thống điện.

Hai tiếp điểm trạng thái SPDT cố định tại 5° và 85° cho phép hệ thống quản lý tòa nhà xác nhận van đã đạt vị trí đóng gần hoàn toàn hoặc mở gần hoàn toàn, hỗ trợ giám sát từ xa và ghi nhật ký vận hành mà không cần cảm biến vị trí bổ sung.

Ứng dụng thực tế của động cơ van gió PHC 3010-N-24S

Chức năng hồi vị tự động bằng lò xo khiến thiết bị này trở thành yêu cầu bắt buộc tại các vị trí an toàn trong hệ thống HVAC và PCCC:

• Van ngăn khói và van chặn lửa
• Van gió tươi bảo vệ chống đóng băng
• Van tăng áp hành lang và cầu thang thoát hiểm
• AHU và FCU có yêu cầu an toàn
• Hệ thống thông gió tòa nhà thương mại và công nghiệp

Ưu điểm nổi bật của động cơ van gió PHC 3010-N-24S

• Hồi vị tự động khi mất điện: Lò xo đưa van về vị trí an toàn trong 25 giây, hoàn toàn độc lập với nguồn điện và tín hiệu điều khiển. Đây là yêu cầu bắt buộc tại các vị trí van an toàn theo tiêu chuẩn PCCC và HVAC.
• Hai tiếp điểm trạng thái SPDT tích hợp sẵn: Xác nhận vị trí van tại ngưỡng 5° và 85° về hệ thống quản lý tòa nhà hoặc tủ điều khiển chữa cháy, hỗ trợ giám sát từ xa và nghiệm thu công trình.
• Mô-men xoắn đảm bảo ở cả hai chiều: Cả motor lẫn lò xo đều tạo mô-men tối thiểu 10Nm, đảm bảo van dẫn động và hồi vị hoàn toàn ngay cả khi có lực cản từ đường ống hoặc cánh van bị bám bụi theo thời gian.

THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ LÒ XO HỒI 10Nm 3010-N-24S

• Model: 3010-N-24S
• Mô-men xoắn: 10Nm
• Điện áp hoạt động: 24V AC/DC
• Loại điều khiển: 2-point On/Off
• Chức năng: Fail-Safe Spring Return - Van tự đóng khi mất điện
• Tiếp điểm phụ: Có - Cung cấp tín hiệu feedback vị trí van (đóng/mở) về BMS/PLC
• Motor time (90°): 100 giây
• Spring back time (90°): 25 giây
• Diện tích van tối đa: 3.0 m²
• Kích thước trục hỗ trợ Tròn: Ø10-19mm; Vuông: 10-16mm square
• Điều chỉnh góc quay: Có - điều chỉnh tùy ý
• Chiều quay: Đảo chiều bằng cách lắp ngược actuator
• Bảo vệ môi trường: IP54 (chống bụi, chống nước bắn)
• Energy saving at end stops: Có
• Nhiệt độ hoạt động: -20°C ~ +50°C
• Độ ẩm: 5-95% RH (không ngưng tụ)
• Chứng chỉ: CE
• Cable: 1m tích hợp sẵn
• Bảo hành: 2 năm
• Xuất xứ: PHC - Trung Quốc.

Động cơ van gió PHC 3010-N-24S là lựa chọn dẫn động van gió an toàn cho các vị trí yêu cầu hồi vị tự động khi mất điện trong hệ thống HVAC và PCCC. Để nhận tư vấn kỹ thuật hoặc báo giá chính thức, bạn có thể liên hệ Sensors Việt Nam, đơn vị phân phối chính hãng PHC tại Việt Nam với đầy đủ hồ sơ CO/CQ và bảo hành 2 năm.
