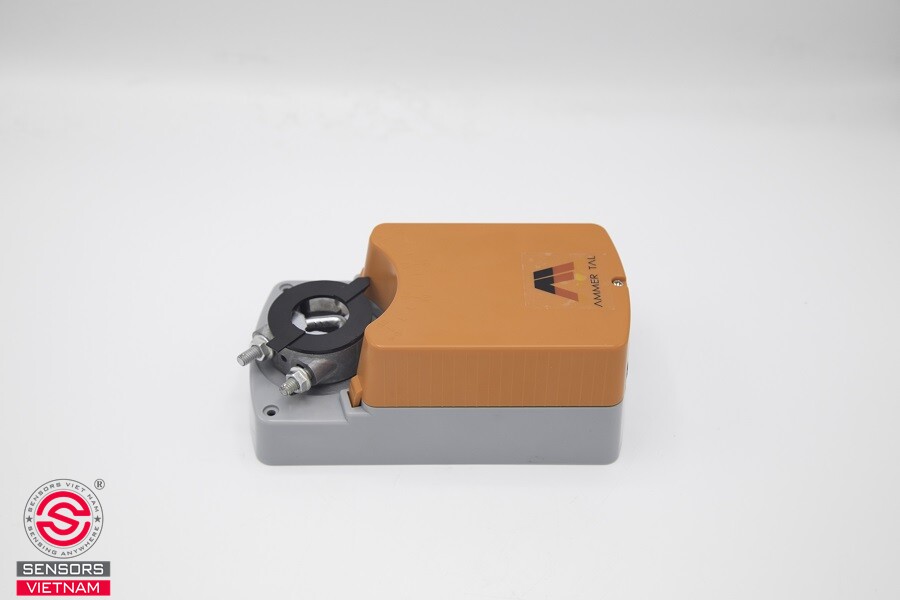

Động cơ van gió PHC 5024N-230-S là thiết bị truyền động điện do PHC (Trung Quốc) sản xuất, chuyên dùng cho các hệ thống HVAC với kiểu điều khiển On/Off (hai vị trí) hoặc Floating (ba vị trí). Thiết bị nhận lệnh đóng hoặc mở trực tiếp từ bộ điều khiển, hệ thống quản lý tòa nhà hoặc tủ DDC, phù hợp với các ứng dụng không yêu cầu điều tiết lưu lượng gió theo từng cấp độ nhỏ.

Với mô-men xoắn 24 Nm, thiết bị có khả năng dẫn động van gió có diện tích và lực cản tương ứng, hoạt động ổn định trong điều kiện áp suất tĩnh thực tế của hệ thống đường ống. Đây là thông số quan trọng cần đối chiếu với yêu cầu tải của van trước khi lựa chọn model cụ thể.

Model này còn được trang bị tiếp điểm trạng thái (công tắc hành trình phụ), cho phép gửi tín hiệu xác nhận vị trí van về hệ thống quản lý tòa nhà hoặc tủ điều khiển trung tâm. Tính năng này đáp ứng yêu cầu giám sát và ghi nhật ký vận hành trong các công trình có hạ tầng BMS đầy đủ.

Cấu tạo chi tiết của động cơ van gió PHC 5024N-230-S

Thiết bị được lắp ráp từ các thành phần kỹ thuật chất lượng cao, gồm:

• Vỏ ngoài kim loại nguyên khối: Kết cấu cứng chắc, đạt cấp bảo vệ IP54, chịu được bụi bẩn và nước bắn trong điều kiện lắp đặt thực tế.
• Động cơ điện 230V AC: Tương thích với hệ thống điện và tủ điều khiển phổ biến trong các công trình dân dụng và công nghiệp hiện nay.
• Bộ điều khiển điện tử tích hợp: Xử lý trực tiếp tín hiệu On/Off và Floating mà không cần thiết bị chuyển đổi trung gian.
• Hộp số bánh răng giảm tốc: Tạo mô-men xoắn 24 Nm, đủ lực dẫn động van gió theo đúng tải thiết kế.
• Tiếp điểm trạng thái (công tắc hành trình phụ): Kích hoạt khi van đạt vị trí mở hoặc đóng hoàn toàn, gửi tín hiệu phản hồi về hệ thống điều khiển trung tâm.
• Cảm biến vị trí: Theo dõi góc mở thực tế của trục van liên tục trong suốt quá trình hoạt động.
• Trục kẹp đa năng: Tương thích với nhiều kích thước trục van phổ biến, hỗ trợ lắp đặt trực tiếp mà không cần bộ nối chuyển.
• Thanh giữ thân: Cố định thân động cơ trong quá trình hoạt động, ngăn hiện tượng xoay theo trục van.

Nguyên lý hoạt động của động cơ van gió PHC 5024N-230-S

Kiểu điều khiển On/Off (hai vị trí) chỉ có hai trạng thái là mở hoàn toàn hoặc đóng hoàn toàn. Bộ điều khiển phát lệnh, động cơ quay trục van đến vị trí 0° hoặc 90° rồi dừng lại. Phương thức này đơn giản, chi phí triển khai thấp, phù hợp với các ứng dụng không yêu cầu điều tiết lưu lượng gió theo từng mức.

Kiểu điều khiển Floating (ba vị trí) linh hoạt hơn, cho phép bộ điều khiển phát ba lệnh độc lập: mở thêm, đóng bớt hoặc giữ nguyên vị trí hiện tại. Van có thể dừng ở bất kỳ góc trung gian nào trong hành trình 0-90°, mang lại khả năng điều tiết tốt hơn On/Off mà không cần tín hiệu analog.

Sau khi nhận lệnh, động cơ dẫn động trục van đến vị trí yêu cầu trong khoảng 125 đến 160 giây cho hành trình 90°. Khi van đạt vị trí đích, tiếp điểm trạng thái kích hoạt và gửi tín hiệu xác nhận về tủ điều khiển, hoàn tất vòng phản hồi tự động mà không cần sự can thiệp thủ công.

Ứng dụng thực tế của động cơ van gió PHC 5024N-230-S

Kiểu điều khiển On/Off và Floating kết hợp với tiếp điểm trạng thái khiến thiết bị phù hợp với nhiều vị trí lắp đặt trong công trình dân dụng và công nghiệp:

• AHU kích thước phù hợp với mô-men 24 Nm: Dẫn động van gió cấp và gió hồi trong các tổ hợp xử lý không khí, hoạt động theo lệnh từ bộ điều khiển nhiệt độ trung tâm hoặc hệ thống quản lý tòa nhà.
• Hệ thống thông gió tòa nhà thương mại: Điều khiển van gió tươi, gió thải và gió tuần hoàn tại văn phòng, trung tâm thương mại và khách sạn.
• Van tăng áp hành lang và cầu thang thoát hiểm: Mở van theo lệnh từ hệ thống báo cháy hoặc hệ thống quản lý tòa nhà, duy trì áp suất dương trong đường thoát nạn khi có sự cố.
• Van ngăn khói: Tiếp điểm trạng thái xác nhận van đã đóng về tủ điều khiển chữa cháy, đáp ứng yêu cầu giám sát theo TCVN 5687:2010.
• Tầng hầm và bãi đỗ xe: Đóng mở van thông gió theo tín hiệu từ cảm biến CO hoặc bộ hẹn giờ, đơn giản hóa sơ đồ điều khiển.
• FCU công suất tương ứng: Dẫn động van gió trong các thiết bị xử lý không khí kiểu cục bộ lắp tại sảnh, nhà hàng hoặc khu vực công cộng.
• Nhà xưởng và khu công nghiệp: Điều tiết gió tươi và gió thải theo lịch vận hành sản xuất, phản hồi trạng thái về hệ thống SCADA hoặc PLC trung tâm.

Động cơ van gió PHC 5024N-230-S 24Nm là lựa chọn thực tế cho các vị trí AHU, van ngăn khói và hệ thống thông gió tòa nhà thương mại. Để nhận tư vấn kỹ thuật hoặc báo giá chính thức, bạn có thể liên hệ Sensors Việt Nam, đơn vị phân phối chính hãng PHC tại Việt Nam với đầy đủ hồ sơ CO/CQ và bảo hành 2 năm.
