Trong các hệ thống điều hòa không khí và thông gió hiện đại, việc kiểm soát lưu lượng gió chính xác là yếu tố quan trọng để đảm bảo hiệu quả vận hành và tiết kiệm năng lượng.

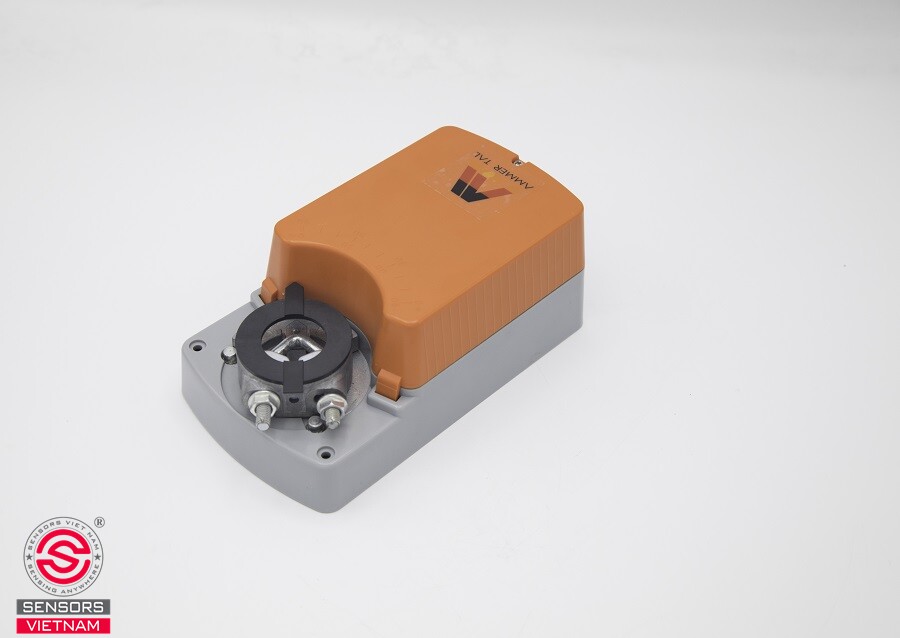

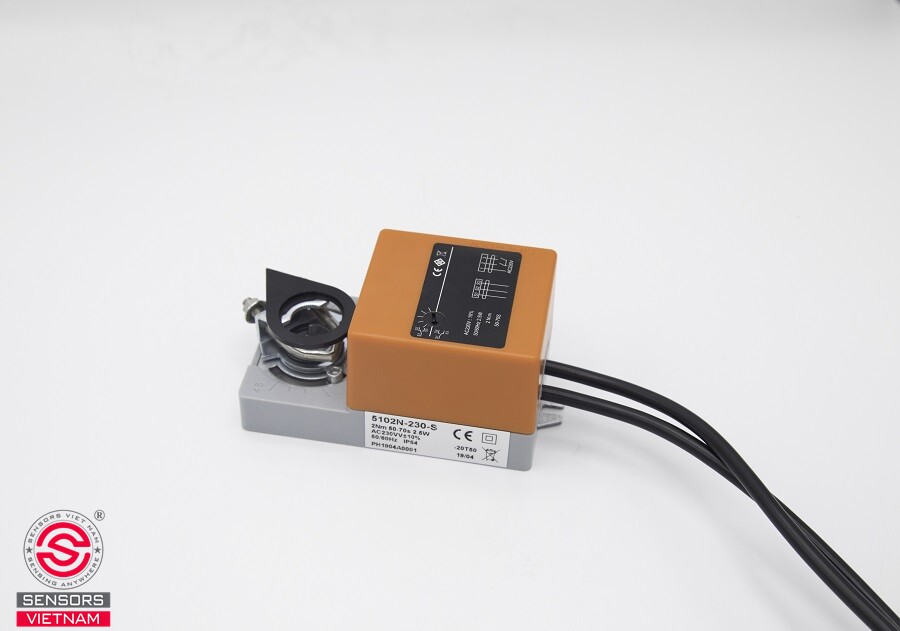

Động cơ van gió 2Nm 5002N-230-S của PHC (Trung Quốc) là thiết bị truyền động điện được thiết kế chuyên biệt cho mục đích này, với mô-men xoắn 2Nm, điện áp AC 230V và chế độ điều khiển ON/OFF linh hoạt. Sản phẩm phù hợp cho van gió có diện tích lên đến 0,5 m², thường gặp trong các công trình dân dụng, thương mại và công nghiệp nhẹ.

CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ 2NM 5002N-230-S

Cấu tạo bên trong

Dù có kích thước nhỏ gọn, động cơ van gió 5002N-230-S được cấu thành từ các bộ phận đủ để đảm bảo hoạt động bền bỉ trong môi trường công nghiệp:

• Thân vỏ: Vật liệu kỹ thuật chắc chắn, chịu va đập tốt, phù hợp lắp đặt trong không gian hẹp hoặc vị trí khó tiếp cận trên hệ thống ống gió.
• Motor điện: Cung cấp lực quay để điều khiển cánh van, hoạt động ổn định ở điện áp AC 230V.
• Bộ truyền động: Chuyển đổi chuyển động quay của motor thành lực xoắn đầu ra 2 Nm, phù hợp với van gió từ kích thước nhỏ đến trung bình.
• Trục đầu ra: Tương thích với trục tròn Ø6-16mm và trục vuông 5-12mm, chiều dài tối thiểu 50mm.
• Công tắc phụ - tùy chọn 1 SPDT: Phản hồi tín hiệu vị trí van về hệ thống điều khiển trung tâm, hỗ trợ giám sát và tích hợp BMS.
• Giới hạn cơ học tích hợp: Ngăn motor quay vượt góc cho phép, bảo vệ thiết bị mà không cần công tắc giới hạn ngoài.
• Nút override thủ công: Cho phép điều chỉnh vị trí van bằng tay trong trường hợp mất điện hoặc bảo trì.

Thiết kế tích hợp tất cả các chức năng bảo vệ vào bên trong thân máy giúp giảm thiểu sự cố vận hành và đơn giản hóa quá trình lắp đặt.

Nguyên lý vận hành

Thiết bị nhận lệnh điều khiển ON/OFF (2 điểm hoặc 3 điểm) từ các bộ điều khiển trung tâm như PLC, BMS hoặc thermostat. Sau khi nhận tín hiệu, motor khởi động và dẫn động qua bộ bánh răng để xoay cánh van trong phạm vi 0° đến 90° (tối đa 93°). Khi đạt góc mở yêu cầu, motor tự dừng nhờ giới hạn cơ học bên trong và duy trì vị trí van với công suất tiêu thụ thấp.

Công tắc phụ SPDT (tùy chọn) phát tín hiệu phản hồi về hệ thống, cho phép xác nhận trạng thái van đang mở hay đóng mà không cần cảm biến vị trí rời bên ngoài. Toàn bộ hành trình quay hoàn thành trong dưới 30 giây, đảm bảo hệ thống HVAC phản ứng kịp thời với yêu cầu điều tiết gió.

Trong tình huống mất điện, kỹ thuật viên có thể sử dụng chức năng override thủ công để giữ van ở vị trí an toàn hoặc phục vụ kiểm tra thực địa.

Thời gian hoàn thành một hành trình quay đầy đủ dưới 30 giây, đủ nhanh để hệ thống HVAC phản ứng kịp thời với thay đổi tải nhiệt hoặc yêu cầu điều tiết gió.

ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ 2Nm 5002N-230-S

Nhờ kích thước nhỏ gọn và khả năng tích hợp dễ dàng với hệ thống điều khiển tòa nhà, thiết bị này được sử dụng phổ biến trong nhiều loại công trình:

• Hệ thống AHU và FCU: Điều chỉnh lưu lượng gió cấp và gió hồi, hỗ trợ duy trì nhiệt độ và áp suất trong ống gió ở mức ổn định.
• Thông gió tòa nhà văn phòng và thương mại: Kiểm soát gió tươi, gió thải, gió hồi và hệ thống tăng áp cầu thang thoát hiểm.
• Phòng sạch: Đáp ứng yêu cầu kiểm soát áp suất dương/âm và lưu lượng gió chính xác trong ngành dược phẩm, điện tử và thực phẩm.
• Trung tâm dữ liệu: Tối ưu hóa luồng gió làm mát giữa các dãy tủ rack, giảm điểm nóng cục bộ và tiết kiệm điện năng vận hành.
• Hệ thống VAV: Điều tiết lưu lượng gió theo từng vùng hoặc từng tầng, giảm tiêu thụ năng lượng tổng thể của tòa nhà.
• Nhà máy và xưởng sản xuất: Tự động hóa đóng/mở van gió theo lịch hoặc theo điều kiện môi trường, giảm phụ thuộc vào thao tác thủ công.

ƯU ĐIỂM NỔI BẬT KHI SỬ DỤNG ĐỘNG CƠ VAN GIÓ 2NM 5002N-230-S

• Lắp đặt nhanh chóng: Thiết bị giữ đa năng kẹp trực tiếp lên trục van, không cần gia công thêm.
• Công tắc phụ SPDT tích hợp: Phản hồi trạng thái van về BMS/SCADA mà không cần thiết bị bổ sung.
• Bảo vệ quá tải tích hợp: Bộ truyền động tự ngắt khi gặp lực cản vượt ngưỡng cho phép, kéo dài tuổi thọ thiết bị.
• Không cần công tắc giới hạn ngoài: Giới hạn cơ học bên trong đảm bảo motor tự dừng đúng vị trí, đơn giản hóa đấu nối điện.
• Tín hiệu phản hồi vị trí 0-100%: Hỗ trợ giám sát trạng thái van từ hệ thống BMS hoặc SCADA.
• Override thủ công tiện lợi: Kỹ thuật viên có thể kiểm tra hoặc điều chỉnh van trong quá trình bảo trì mà không cần nguồn điện.

THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ 2NM 5002N-230-S

• Model: 5002N-230-S
• Mô-men xoắn: 2Nm
• Điện áp: AC 230V
• Chế độ điều khiển: ON/OFF (2 điểm/3 điểm)
• Góc quay: 0° - 90° (tối đa 93°)
• Thời gian chạy: <30 giây
• Kích thước van phù hợp: ≤ 0.5m²
• Kích thước trục Tròn: Ø6 - 16mm/Vuông: 5 - 12mm
• Chiều dài trục tối thiểu: >50mm
• Override thủ công: Có
• Công tắc phụ: Tùy chọn 1 SPDT
• Xuất xứ: PHC - CHINA
• Chứng chỉ: CE, CO/CQ đầy đủ
• Bảo hành: 2 năm.

Sensors Việt Nam cung cấp động cơ van gió 2Nm 5002N-230-S chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
