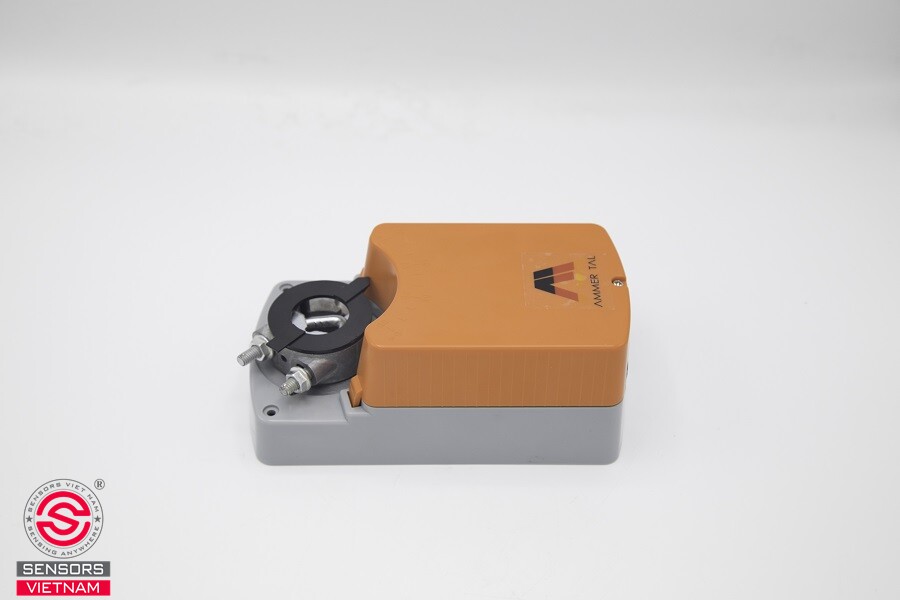

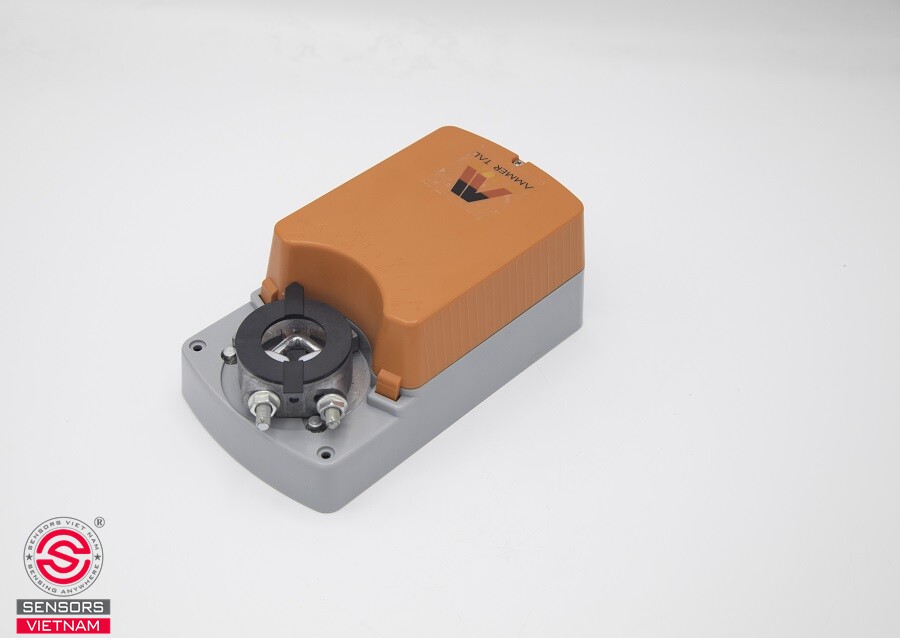

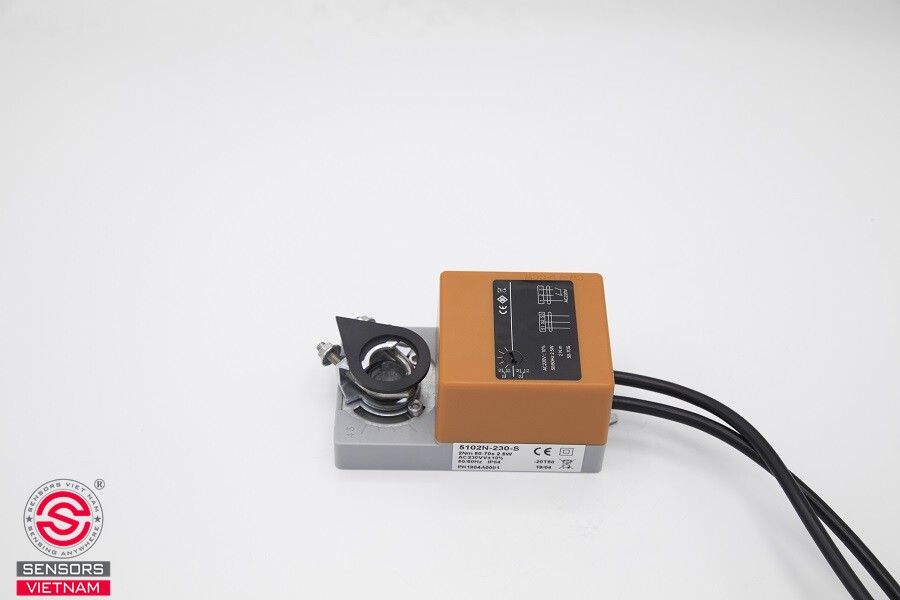

Động cơ van gió PHC 5008N-230-S là thiết bị truyền động điện do PHC (Trung Quốc) sản xuất, chuyên dùng cho các hệ thống HVAC với kiểu điều khiển on/Off (hai vị trí) hoặc floating (ba vị trí). Khác với kiểu điều khiển tuyến tính nhận tín hiệu analog liên tục, thiết bị này hoạt động theo lệnh đóng hoặc mở trực tiếp từ bộ điều khiển, phù hợp với các ứng dụng không yêu cầu điều tiết lưu lượng gió theo từng cấp độ nhỏ.

Mô-men xoắn 8 Nm là thông số nổi bật của model này, cao hơn đáng kể so với các dòng 2 Nm hay 4 Nm trong cùng nhóm sản phẩm. Nhờ đó, thiết bị có thể dẫn động các van gió kích thước lớn, lực cản cao hoặc hoạt động trong điều kiện áp suất tĩnh lớn mà các động cơ công suất thấp hơn không đáp ứng được.

Model 5008N-230-S còn được trang bị tiếp điểm trạng thái (công tắc hành trình phụ), cho phép gửi tín hiệu xác nhận vị trí van về hệ thống quản lý tòa nhà hoặc tủ điều khiển trung tâm. Đây là yêu cầu bắt buộc trong nhiều công trình có hệ thống giám sát và ghi nhật ký vận hành thiết bị.

Cấu tạo chi tiết động cơ van gió 8Nm 5008N-230-S

Thiết bị được lắp ráp từ các thành phần kỹ thuật chất lượng cao, gồm:

• Vỏ ngoài kim loại nguyên khối: Kết cấu cứng chắc, đạt cấp bảo vệ IP54, chịu được bụi bẩn và nước bắn trong điều kiện lắp đặt thực tế.

• Động cơ điện AC 230V: Điện áp thấp, an toàn trong vận hành, tương thích với phần lớn hệ thống điều khiển tòa nhà và tủ DDC hiện có.

• Bộ điều khiển điện tử tích hợp: Xử lý trực tiếp tín hiệu On/Off và Floating mà không cần thiết bị chuyển đổi trung gian.

• Hộp số bánh răng giảm tốc: Tạo mô-men xoắn 8 Nm, đủ lực để dẫn động van gió kích thước lớn hoặc cánh van có lực cản cao.

• Tiếp điểm trạng thái (công tắc hành trình phụ): Kích hoạt khi van đạt vị trí mở hoặc đóng hoàn toàn, gửi tín hiệu phản hồi về hệ thống điều khiển trung tâm.

• Cảm biến vị trí: Theo dõi góc mở thực tế của trục van liên tục trong suốt quá trình hoạt động.

• Trục kẹp đa năng: Tương thích với nhiều kích thước trục van phổ biến, hỗ trợ lắp đặt trực tiếp mà không cần bộ nối chuyển.

• Thanh giữ thân: Cố định thân động cơ, ngăn hiện tượng xoay theo trục van khi thiết bị vận hành.

Nguyên lý hoạt động động cơ van gió 8Nm 5008N-230-S

Kiểu điều khiển On/Off (hai vị trí) chỉ có hai trạng thái là mở hoàn toàn hoặc đóng hoàn toàn. Bộ điều khiển phát lệnh, động cơ quay trục van đến vị trí 0° hoặc 90° rồi dừng lại. Phương thức này đơn giản, chi phí triển khai thấp, phù hợp với các ứng dụng không yêu cầu điều tiết lưu lượng theo từng mức.

Kiểu điều khiển Floating (ba vị trí) linh hoạt hơn, cho phép bộ điều khiển phát ba lệnh độc lập: mở thêm, đóng bớt hoặc giữ nguyên vị trí hiện tại. Van có thể dừng ở bất kỳ góc trung gian nào trong hành trình 0-90°, mang lại khả năng điều tiết tốt hơn On/Off mà không cần tín hiệu analog.

Sau khi nhận lệnh, động cơ dẫn động trục van đến vị trí yêu cầu trong khoảng 30 đến 45 giây cho hành trình 90°. Khi van đạt vị trí đích, tiếp điểm trạng thái kích hoạt và gửi tín hiệu xác nhận về tủ điều khiển, hoàn tất vòng phản hồi tự động mà không cần sự can thiệp thủ công.

Ứng dụng thực tế của động cơ van gió 8Nm 5008N-230-S

Mô-men xoắn 8 Nm kết hợp với kiểu điều khiển On/Off và Floating khiến thiết bị phù hợp với nhiều vị trí lắp đặt trong công trình dân dụng và công nghiệp:

• AHU kích thước trung bình đến lớn: Dẫn động van gió cấp và gió hồi trong các tổ hợp xử lý không khí có diện tích van vượt ngưỡng mà các động cơ 2-4 Nm không đảm nhiệm được.

• Hệ thống thông gió tòa nhà thương mại: Điều khiển van gió tươi, gió thải và gió tuần hoàn tại văn phòng, trung tâm thương mại và khách sạn.

• Van tăng áp hành lang và cầu thang thoát hiểm: Mở van theo lệnh từ hệ thống báo cháy hoặc hệ thống quản lý tòa nhà, duy trì áp suất dương trong đường thoát nạn khi có sự cố.

• Van ngăn khói: Tiếp điểm trạng thái xác nhận van đã đóng về tủ điều khiển chữa cháy, đáp ứng yêu cầu giám sát theo TCVN 5687:2010.

• Tầng hầm và bãi đỗ xe: Đóng mở van thông gió theo tín hiệu từ cảm biến CO hoặc bộ hẹn giờ, đơn giản hóa sơ đồ điều khiển.

• FCU công suất lớn: Dẫn động van gió trong các thiết bị xử lý không khí kiểu cục bộ lắp tại sảnh, nhà hàng hoặc khu vực công cộng có yêu cầu lưu lượng cao.

• Nhà xưởng và khu công nghiệp: Điều tiết gió tươi và gió thải theo lịch vận hành sản xuất, phản hồi trạng thái về hệ thống SCADA hoặc PLC trung tâm.

Ưu điểm nổi bật của động cơ van gió 8Nm 5008N-230-S

• Mô-men xoắn lớn: 8 Nm cho phép dẫn động van kích thước lớn, cánh van song song và các vị trí có áp suất tĩnh cao mà không xảy ra tình trạng quá tải hay dừng giữa hành trình.

• Tiếp điểm trạng thái tích hợp sẵn: Xác nhận vị trí van về tủ điều khiển hoặc hệ thống quản lý tòa nhà, hỗ trợ giám sát từ xa và đáp ứng yêu cầu nghiệm thu công trình.

• Tín hiệu điều khiển phổ biến, dễ tích hợp: On/Off và Floating tương thích với hầu hết tủ DDC và bộ điều khiển thông dụng hiện nay, rút ngắn thời gian thi công và vận hành thử.

• Bền trong môi trường công nghiệp: Vỏ kim loại nguyên khối đạt IP54, hoạt động ổn định trong điều kiện bụi bẩn và độ ẩm cao, tuổi thọ dài với chi phí bảo trì thấp.

THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ PHC 8NM 5008N-230-S

• Model: 5008N-230-S
• Mô-men xoắn: 8Nm
• Điện áp hoạt động: AC 230V
• Loại điều khiển: On/Off hoặc 3-point
• Auxiliary Switch: 1 SPDT (có thể điều chỉnh ngưỡng)
• Góc quay: 0-90°
• Thời gian chạy (90°): khoảng 30 - 45 giây
• Bộ điều chỉnh góc quay: Có
• Chống quá tải: Có - tự động dừng
• Bảo vệ môi trường: IP54 (chống bụi, chống nước bắn)
• Nhiệt độ hoạt động: -20°C đến +50°C
• Độ ẩm: 5-95% RH (không ngưng tụ)
• Chứng chỉ: CE, RoHS
• Xuất xứ: PHC - CHINA
• Chứng chỉ: CE, CO/CQ đầy đủ
• Bảo hành: 2 năm.

Với tiếp điểm trạng thái tích hợp sẵn và tín hiệu On/Off hoặc Floating dễ kết nối, động cơ van gió PHC 5008N-230-S 8Nm là lựa chọn thực tế cho các vị trí AHU cỡ lớn, van ngăn khói và hệ thống thông gió tòa nhà thương mại. Để nhận tư vấn kỹ thuật hoặc báo giá chính thức, bạn có thể liên hệ Sensors Việt Nam, đơn vị phân phối chính hãng PHC tại Việt Nam với đầy đủ hồ sơ CO/CQ và bảo hành 2 năm.
