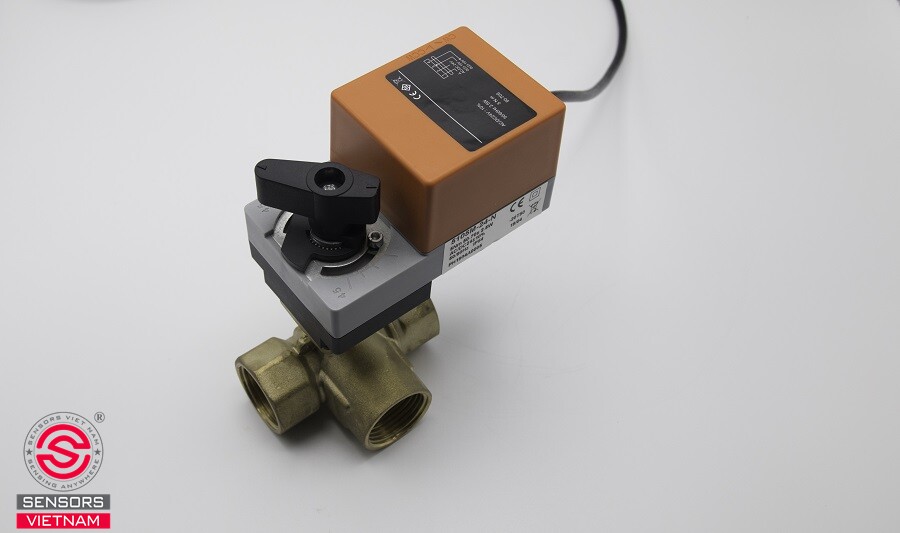

Động cơ van gió PHC 5016M-24-S là thiết bị truyền động điện do PHC (Trung Quốc) sản xuất, được thiết kế cho các hệ thống HVAC yêu cầu điều khiển tuyến tính. Thiết bị nhận tín hiệu tương tự liên tục 0-10V DC hoặc 4-20mA từ bộ điều khiển, hệ thống quản lý tòa nhà hoặc PLC, sau đó điều chỉnh góc mở van gió tỷ lệ thuận theo tín hiệu đầu vào.

Với mô-men xoắn 16 Nm, thiết bị có khả năng dẫn động van gió có diện tích và lực cản tương ứng, hoạt động ổn định trong điều kiện áp suất tĩnh thực tế của hệ thống đường ống. Đây là thông số quan trọng cần đối chiếu với yêu cầu tải của van trước khi lựa chọn model cụ thể.

Model này còn được trang bị tiếp điểm trạng thái (công tắc hành trình phụ), cho phép gửi tín hiệu xác nhận vị trí van về hệ thống quản lý tòa nhà hoặc tủ điều khiển trung tâm. Đây là yếu tố quan trọng trong các công trình yêu cầu giám sát liên tục và ghi nhật ký vận hành thiết bị.

Cấu tạo chi tiết của động cơ van gió PHC 5016M-24-S

Thiết bị được lắp ráp từ các thành phần kỹ thuật chất lượng cao, gồm:

• Vỏ ngoài kim loại nguyên khối: Kết cấu cứng chắc, đạt cấp bảo vệ IP54, chịu được bụi bẩn và nước bắn trong điều kiện lắp đặt thực tế.
• Động cơ điện 24V AC/DC: Tương thích với hệ thống điện và tủ điều khiển phổ biến trong các công trình dân dụng và công nghiệp hiện nay.
• Bộ điều khiển điện tử tích hợp: Tiếp nhận tín hiệu tương tự 0-10V DC hoặc 4-20mA và chuyển đổi thành góc mở van tương ứng theo nguyên tắc tỷ lệ trực tiếp, không cần thiết bị giải mã trung gian.
• Hộp số bánh răng giảm tốc: Tạo mô-men xoắn 16 Nm, đủ lực dẫn động van gió theo đúng tải thiết kế.
• Cảm biến vị trí: Theo dõi và xác nhận góc mở thực tế của trục van liên tục trong suốt quá trình vận hành.
• Tiếp điểm trạng thái (công tắc hành trình phụ): Kích hoạt khi van đạt vị trí mở hoặc đóng hoàn toàn, gửi tín hiệu phản hồi về hệ thống quản lý tòa nhà hoặc tủ điều khiển.
• Trục kẹp đa năng: Tương thích với nhiều kích thước trục van phổ biến, hỗ trợ lắp đặt trực tiếp mà không cần bộ nối chuyển.
• Thanh giữ thân: Cố định thân động cơ trong quá trình hoạt động, ngăn hiện tượng xoay theo trục van.

Nguyên lý hoạt động của động cơ van gió PHC 5016M-24-S

Bộ điều khiển điện tử bên trong chuyển đổi tín hiệu đầu vào thành góc mở tương ứng theo nguyên tắc tỷ lệ trực tiếp:

• Tín hiệu 0V (hoặc 4mA): Van đóng hoàn toàn, góc 0°
• Tín hiệu 5V (hoặc 12mA): Van mở 50%, góc 45°
• Tín hiệu 10V (hoặc 20mA): Van mở hoàn toàn, góc 90°

Động cơ dẫn động trục van đến đúng góc yêu cầu trong khoảng 80 đến 110 giây cho hành trình 90°, sau đó dừng và giữ nguyên vị trí cho đến khi có tín hiệu điều chỉnh mới. Khi van đạt vị trí đích, tiếp điểm trạng thái kích hoạt và gửi tín hiệu xác nhận về hệ thống điều khiển trung tâm, hoàn tất vòng phản hồi tự động. Nhờ cơ chế tỷ lệ này, hệ thống chỉ cung cấp đúng lưu lượng gió cần thiết tại từng thời điểm, tránh lãng phí năng lượng so với kiểu điều khiển đóng mở thông thường.

Ứng dụng thực tế của động cơ van gió PHC 5016M-24-S

Khả năng điều khiển tuyến tính chính xác kết hợp với tiếp điểm trạng thái khiến thiết bị phù hợp với các công trình yêu cầu kiểm soát lưu lượng gió theo từng mức và giám sát vị trí van liên tục:

• AHU kích thước phù hợp với mô-men 16 Nm: Điều tiết chính xác lưu lượng gió cấp và gió hồi theo tín hiệu từ bộ điều khiển nhiệt độ trung tâm hoặc hệ thống quản lý tòa nhà.

• Hệ thống VAV (điều chỉnh lưu lượng gió biến đổi): Điều tiết lưu lượng gió linh hoạt theo từng vùng kiểm soát, kết hợp với cảm biến nhiệt độ hoặc CO₂ để tối ưu chất lượng không khí trong nhà và tiết kiệm điện năng.

• Bệnh viện và phòng sạch: Kiểm soát chính xác áp suất phòng dương hoặc âm, nhiệt độ và độ ẩm theo tiêu chuẩn vô khuẩn, với tiếp điểm trạng thái xác nhận vị trí van về hệ thống giám sát trung tâm.

• Phòng thí nghiệm: Duy trì áp suất âm để ngăn chất ô nhiễm phát tán ra ngoài, tiếp điểm trạng thái hỗ trợ cảnh báo khi van sai lệch so với trạng thái yêu cầu.

• Trung tâm dữ liệu: Điều tiết luồng gió làm mát theo nhiệt tải thực tế của hàng server, kết hợp tiếp điểm trạng thái để xác nhận vị trí van về hệ thống quản lý năng lượng tòa nhà.

• Văn phòng và tòa nhà thương mại cao cấp: Tích hợp vào hệ thống quản lý tòa nhà để tự động điều chỉnh lưu lượng gió tươi theo số lượng người sử dụng thực tế tại từng khu vực.

• Nhà xưởng sản xuất: Điều tiết gió tươi và gió thải theo dữ liệu nhiệt độ và độ ẩm thực tế, phản hồi trạng thái về hệ thống SCADA hoặc PLC trung tâm.

THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ PHC 16Nm 5016M-24-S

• Model: 5016M-24-S
• Mô-men xoắn: 16Nm
• Điện áp hoạt động: AC/DC 24V
• Loại điều khiển: Tuyến tính
• Auxiliary Switch: 1 SPDT (có thể điều chỉnh ngưỡng)
• Góc quay: 0-90°
• Thời gian chạy (90°): khoảng 80 - 110 giây
• Bộ điều chỉnh góc quay: Có
• Chống quá tải: Có - tự động dừng
• Bảo vệ môi trường: IP54 (chống bụi, chống nước bắn)
• Nhiệt độ hoạt động: -20°C đến +50°C
• Độ ẩm: 5-95% RH (không ngưng tụ)
• Xuất xứ: PHC - CHINA
• Chứng chỉ: CE, CO/CQ đầy đủ
• Bảo hành: 2 năm.

Động cơ van gió PHC 5016M-24-S 16Nm là giải pháp phù hợp cho các công trình HVAC yêu cầu kiểm soát lưu lượng gió tuyến tính chính xác và giám sát trạng thái van liên tục qua hệ thống quản lý tòa nhà. Để nhận tư vấn kỹ thuật hoặc báo giá chính thức, bạn có thể liên hệ Sensors Việt Nam, đơn vị phân phối chính hãng PHC tại Việt Nam với đầy đủ hồ sơ CO/CQ và bảo hành 2 năm.
