Biến tần là một thiết bị quan trọng giúp tối ưu hiệu quả vận hành của hệ thống điện trong nền công nghiệp hiện đại. Đây còn là một giải pháp tiết kiệm điện năng và nâng cao hiệu suất của các nhà máy sản xuất, toà nhà thông minh đến ứng dụng trong đời sống. Trong bài này, Sensors Việt Nam sẽ giúp bạn hiểu rõ hơn về biến tần từ định nghĩa, cấu tạo, nguyên lý hoạt động đến ứng dụng thực tiễn của thiết bị này.

1. ĐỊNH NGHĨA BIẾN TẦN

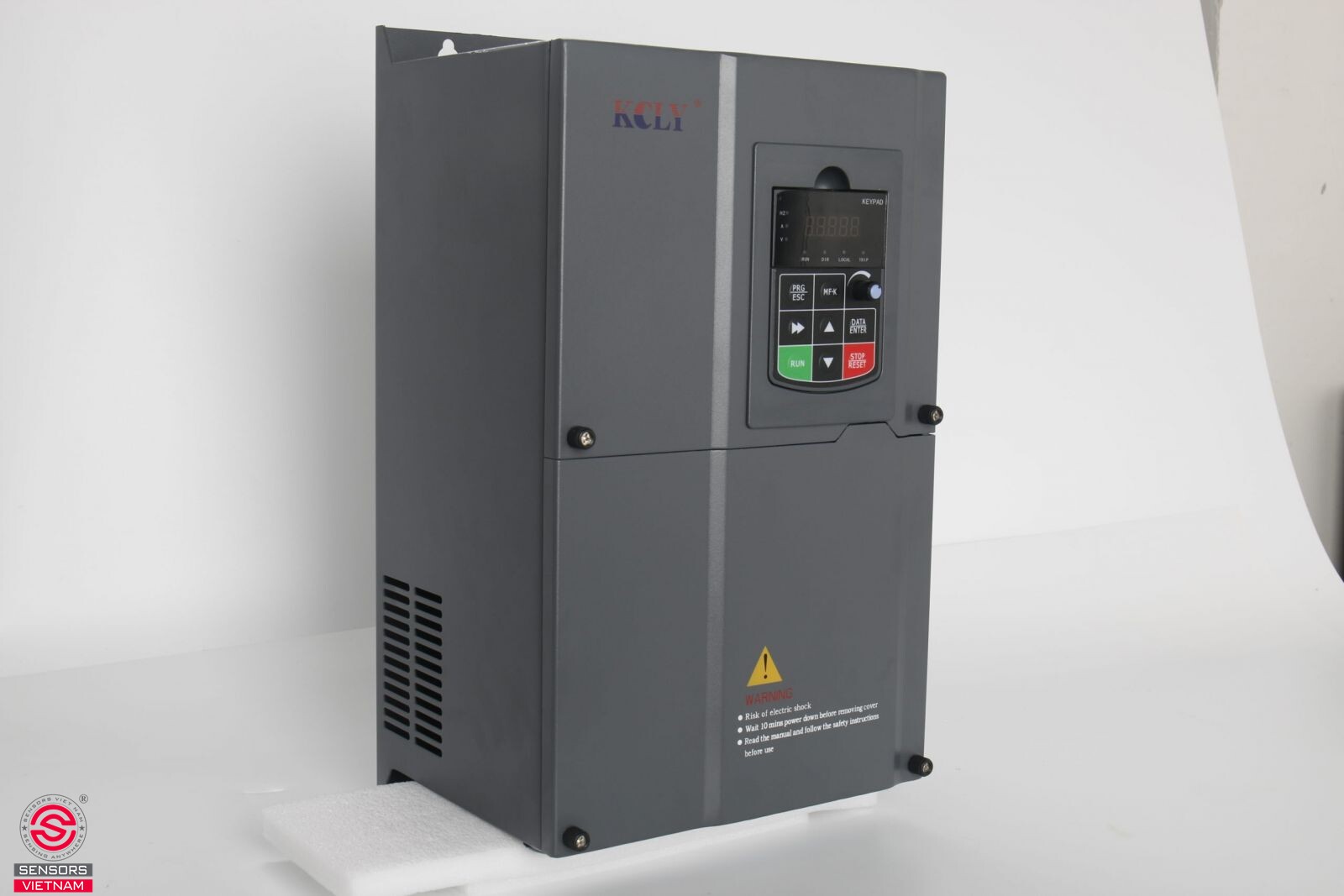

Biến tần (Inverter) là một thiết bị hoặc mạch điện tử làm nhiệm vụ  biến đổi năng lượng điện từ dòng điện một chiều (DC) hoặc xoay chiều (AC) ở một mức điện áp và tần số nhất định thành dòng điện xoay chiều có điện áp và tần số có thể điều chỉnh linh hoạt.

Nói một cách dễ hiểu, thay vì để động cơ chạy ở một tốc độ cố định, biến tần cho phép chúng ta "điều phối" tốc độ quay theo nhu cầu thực tế bằng cách  điều chỉnh tần số nguồn điện đầu vào.

XEM THÊM: CẤU TRÚC HỆ THỐNG SCADA HOÀN CHỈNH GỒM NHỮNG GÌ?

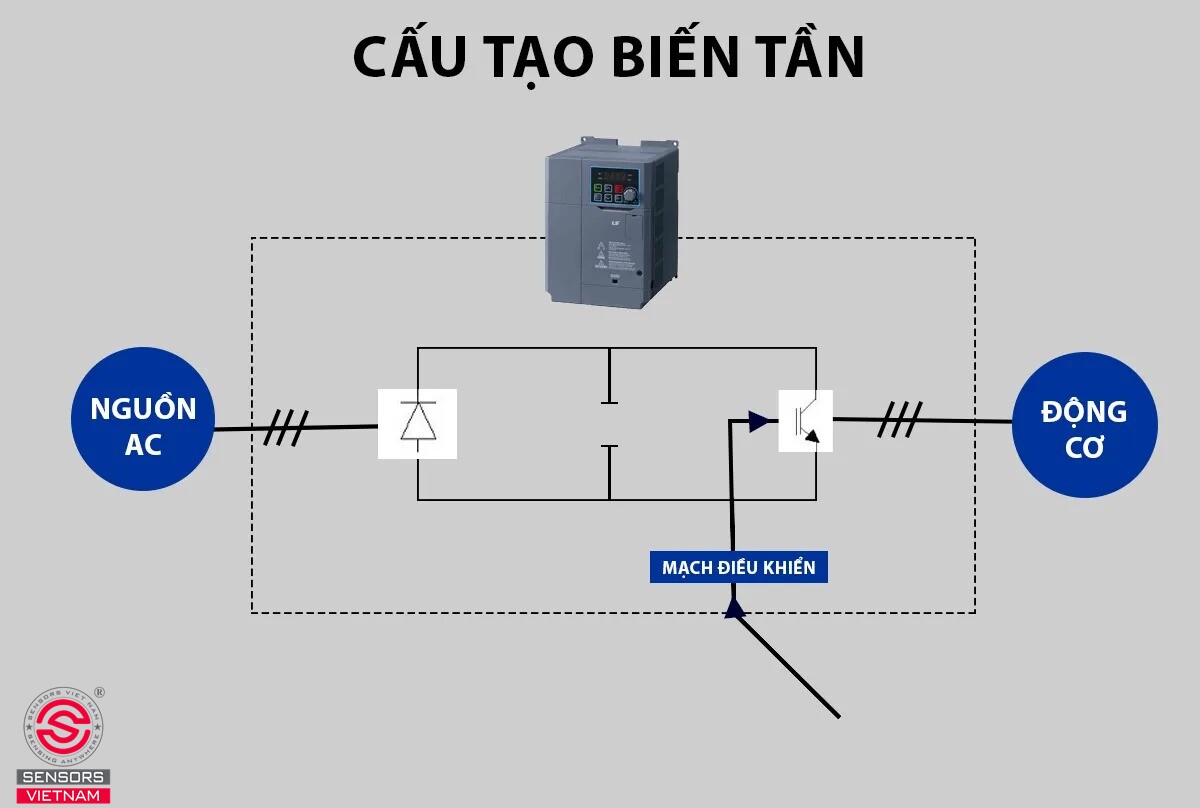

2. CẤU TẠO CHI TIẾT CỦA BỘ BIẾN TẦN

Một bộ biến tần tiêu chuẩn được cấu thành từ 4 bộ phận chủ chốt:

- Mạch chỉnh lưu: Tiếp nhận điện năng từ lưới điện (1 pha hoặc 3 pha), sau đó chuyển đổi dòng xoay chiều (AC) thành dòng một chiều (DC).

- Bộ lọc DC: Sử dụng hệ thống tụ điện công suất lớn và cuộn cảm để lọc nhiễu, ổn định điện áp DC. Các tụ điện sẽ lưu trữ, cấp điện áp ổn định cho giai đoạn chuyển đổi tiếp theo và giảm sóng xung động của điện áp DC.

- Bộ nghịch lưu: Đây được xem là "trái tim" của thiết bị, nơi điều chỉnh dòng điện 1 chiều thành dòng điện xoay chiều có thể điều khiển được. Tại đây, các linh kiện bán dẫn (IGBT) sẽ chuyển đổi dòng DC ngược lại thành dòng AC có tần số tùy chỉnh (thường từ 0 đến 400Hz). Đồng thời, nó điều chỉnh điện áp theo tỷ lệ V/f để đảm bảoì mô-men xoắn ổn định cho động cơ.

- Bộ điều khiển: Đóng vai trò là "cơ quan trung ương", tiếp nhận và xử lý các thông số lập trình, lệnh từ cảm biến hoặc hệ thống PLC/SCADA để điều hành toàn bộ hoạt động của biến tần.

XEM THÊM: HỆ THỐNG PLC LÀ GÌ? CẤU TRÚC, NGUYÊN LÝ HOẠT ĐỘNG VÀ CÁC ỨNG DỤNG

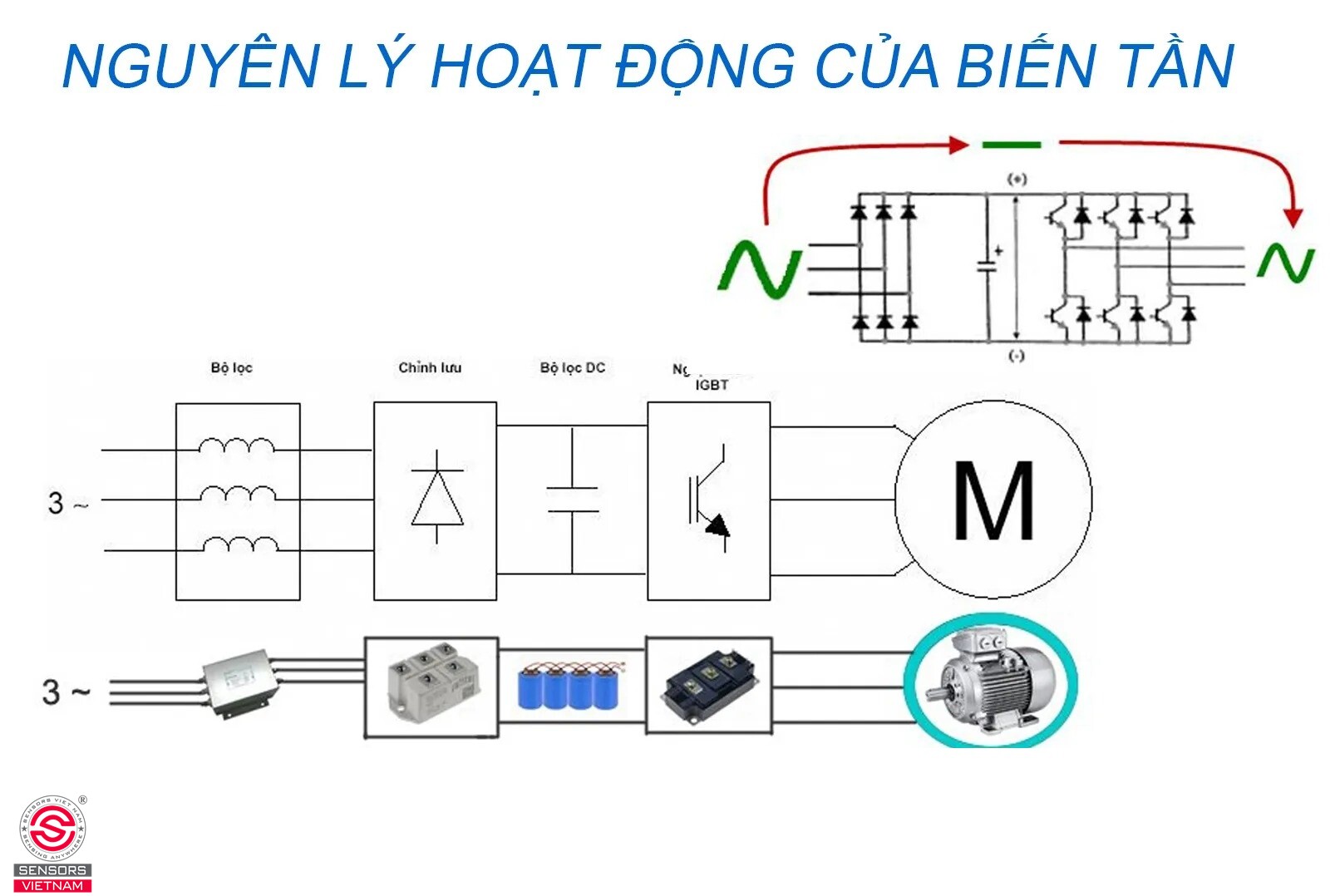

3. NGUYÊN LÝ VẬN HÀNH BIẾN TẦN

Quy trình hoạt động của biến tần được chia làm 2 giai đoạn chính:

Giai đoạn 1:Chỉnh lưu và lọc (dòng điện xoay chiều AC → dòng điện một chiều DC)

- Nguồn điện lưới (220V/380V, tần số 50Hz) đi qua cầu Diode để biến thành điện áp một chiều.

- Dòng điện này tiếp tục được các tụ điện lọc để loại bỏ các xung nhiễu không ổn định.

Giai đoạn 2: Nghịch lưu (dòng điện một chiều DC → dòng điện xoay chiều AC, có khả năng tuỳ chỉnh)

- Dòng điện một chiều sau khi lọc sạch sẽ được bộ nghịch lưu (IGBT) điều chỉnh thành dòng điện xoay chiều 3 pha.

- Người dùng có thể chủ động thay đổi giá trị điện áp (V) và tần số (f) để kiểm soát tốc độ động cơ một cách chính xác nhất.

XEM THÊM: ĐỘT PHÁ CÔNG NGHỆ: CẢM BIẾN VẬN TỐC ỐNG GIÓ AVS701 SERIES

4. PHÂN LOẠI BIẾN TẦN PHỔ BIẾN

Hiện nay, biến tần được phân chia dựa trên nhiều tiêu chí để phù hợp với từng nhu cầu:

Phân loại biến tần theo đầu vào:

- Biến tần vào 1 pha 220V-Ra 3 pha 220V: Thường dùng cho xưởng nhỏ và ứng dụng đời sống

- Biến tần vào 3 pha 380V - Ra 3 pha 380V: Ứng dụng cho công nghiệp công suất lớn

- Biến tần vào 1 pha 220V - Ra 3 pha 380V: Thường dùng cho điện dân dụng.

Phân loại biến tần theo tải trọng

- Biến tần tải nhẹ: Dùng cho quạt, bơm nhằm tiết kiệm điện năng

- Biến tần tải nặng: Dùng cho máy đùn, băng tải, máy nén khí, băng tải… thường phải chịu tải cao và sở hữu mô-men khởi động lớn/rất lớn.

- Biến tần chuyên dụng: Lắp đặt cho thang máy, điện mặt trời, máy in, máy dệt…

Phân loại biến tấn theo công nghệ

- Biến tần điều khiển V/f

- Biến tần điềukhiển Vector vòng hở

- Biến tần điều khiển Vector vòng kín

Phân loại biến tần theo điện áp đầu ra:

- Biến tần hạ thế 110V - 690V: ứng dụng phổ biến

- Biến tần trung thế 1000V - 10000V: ứng dụng cho các động cơ lớn

XEM THÊM: CẢM BIẾN GIÓ TRONG ĐƯỜNG ỐNG: HƯỚNG DẪN LẮP ĐẶT VÀ BẢO TRÌ A-Z

5. ỨNG DỤNG ĐIỂN HÌNH TRONG THỰC TẾ

Biến tần được dùng trong ứng dụng dân dụng lẫn công nghiệp mang lại nhiều lợn ích:vừa kéo dài tuổi thọ máy móc, vừa giảm thiểu chi phí vận hành. Cụ thể:

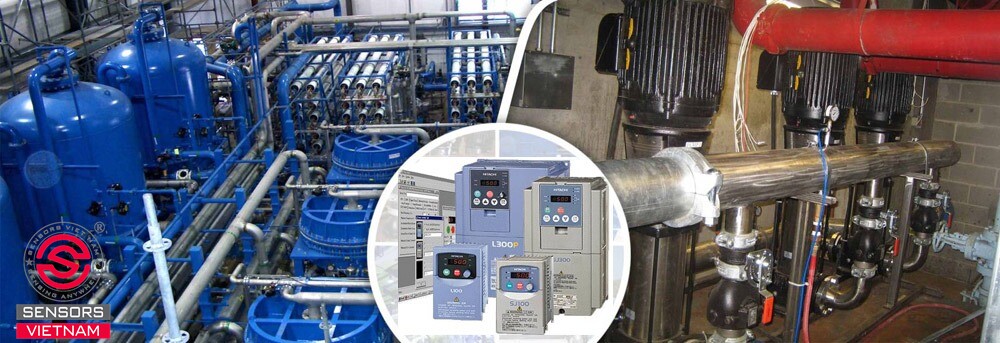

- Hệ thống bơm và quạt: Tối ưu hóa tốc độ theo nhu cầu sử dụng thực tế thay vì chạy tối đa công suất, giúp tiết kiệm đến 50% năng lượng.

→ Biến tần thường được ứng dụng mạnh mẽ trong hệ thống xử lý HVAC, xử lý nước thải, nhà máy nhiệt điện …

- Băng tải và dây chuyền sản xuất: Thiết bị đảm bảo quá trình khởi động và dừng lại diễn ra mượt mà, tránh tình trạng làm xáo trộn/đổ vỡ gây hỏng sản phẩm hoặc đứt dây đai truyền động. Ngoài ra, nó cũng có thể điều chỉnh tốc độ băng chuyền sao cho phù hợp với nhịp độ làm việc của nhân công.

→ Dùng trong các dây chuyển chiết rót, dây chuyền sản xuất đóng gói, dây chuyền vận chuyển…

- Hệ thống thang máy và nâng hạ: Giúp việc di chuyển vật nặng hoặc buồng thang máy trở nên êm ái, dừng đúng vị trí với độ chính xác cực cao (sai số chỉ tính bằng milimet).

- Máy công cụ và máy đùn (CNC, máy ép): Điều khiển tốc độ trục chính giúp bề mặt sản phẩm gia công đạt độ tinh xảo cao, đồng nhất về chất lượng.

Ngoài ra, bộ biến tần còn được dùng trong:

- Máy nén khí.

- Máy cuốn/nhả dùng trong đánh cuốn, điện phân, tráng, in ấn…

- Hệ thống điều hòa không khí HVAC.

- Hệ thống xử lý nước thải công nghiệp.

Biến tần là giải pháp chiến lược giúp doanh nghiệp tối ưu hóa chi phí và năng suất, được sử dụng trong nhiều lĩnh vực từ đời sống đến công nghiệp. Nếu bạn cần tư vấn chuyên sâu hơn về các dòng biến tần phù hợp cho hệ thống của mình, hãy liên hệ ngay với Sensors Việt Nam để được hỗ trợ tốt nhất!
