ĐỒNG HỒ ĐO ÁP SUẤT LÀ GÌ ?

Đồng hồ đo áp suất hay đồng hồ áp lực là một thiết bị cơ học dùng để đo áp suất nội tại hoặc áp suất chân không của các hệ thống như: chất lỏng, khí. Tên tiếng anh của thiết bị này là Pressure Gauge, có khá nhiều đơn vị đo nhưng phổ biến nhất vẫn là các thang đo là bar, kg/cm2, PSI, Mpa. Đồng hồ áp suất được thiết kế có nhiều kiểu dáng, kích cỡ và vật liệu để đáp ứng đầy đủ các nhu cầu của từng ứng dụng khác nhau.

Trên thực tế, đồng hồ đo áp suất còn được gọi với rất nhiều tên khác nhau như: đồng hồ đo áp, đồng hồ áp suất, áp kế, áp suất kế, đồng hồ áp kế, áp kế đo áp suất, đồng hồ áp lực, đồng hồ đo áp lực, đồng hồ đo áp suất hiển thị số, đồng hồ hiển thị áp suất.

CÁC LOẠI ĐỒNG HỒ ĐO ÁP SUẤT VÀ ỨNG DỤNG CÔNG NGHIỆP NHƯ SAU:

Việc đo áp suất là rất cần thiết cho mỗi hệ thống đường ống, trong các nhà máy xí nghiệp cũng như đời sống. Vậy nên các loại áp kế ngày càng được sử dụng phổ biến. Tuy nhiên, không phải hệ thống nào cũng giống nhau và không phải điều kiện làm việc nào cũng là như nhau.

Do đó, đồng hồ đo áp suất có các tùy biến khác nhau như: đồng hồ đo áp suất bourdon, đồng hồ đo áp suất màng, đồng hồ đo áp suất điện tử, đồng hồ đo áp suất dầu, đồng hồ đo áp suất nước, đồng hồ đo áp suất khí, đồng hồ đo áp suất chân không.

Đồng hồ áp suất không dầu được sử dụng cho hầu hết các ứng dụng. Đồng hồ áp suất có dầu được sử dụng ở nơi có nhiều rung động trên đường ống, sử dụng để chống rung kim.

Đường kính mặt đồng hồ khác nhau sử dụng cho các vị trí lắp đặt đồng hồ khác nhau. Đồng hồ mặt nhỏ (50, 63mm) được sử dụng để gắn trực tiếp lên máy, thiết bị cần đo, người vận hành có thể đọc giá trị ở gần đồng hồ được. Đồng hồ mặt lớn (100, 150mm) được sử dụng để gắn ở các vị trí người vận hành khó quan sát, phải đọc giá trị từ xa.

1/ĐỒNG HỒ ĐO ÁP SUẤT BOURDON/ ĐỒNG HỒ ĐO ÁP LỰC KIỂU CƠ:

Đồng hồ đo áp suất Bourdon là dòng sản phẩm đồng hồ đo áp suất được sử dụng phổ biến nhất hiện nay. Đồng hồ đo áp suất bourdon là loại đồng hồ đo áp suất tiêu chuẩn có cấu tạo khá đơn giản.

Cấu Tạo Của Đồng Hồ Áp Suất/ Áp Kế kiểu cơ Bourdon

Với áp kế loại bourdon thông thường sẽ có các bộ phận sau:
Ring: vòng kết nối với Case
Window: mặt kính
Gasket: đây là một miếng đệm giữa case và kính
Point: kim đồng hồ
Scale plate: mặt hiển thị giá trị áp suất
Setscrew: ống vít kết nối
Movement: bộ phận truyền động
Bourdon: ống chứa áp suất
Blowout disk : nút để điền dầu vào
Case: vỏ đồng hồ bên ngoài

Chất Liệu Cấu Tạo Của Đồng Hồ Áp Suất Bourdon

Đồng hồ đo áp suất/ áp kế được cấu tạo từ các vật liệu khác nhau. Tuy nhiên, trên thị trường có các loại vật liệu cơ bản như: thép, inox 304, inox 316.

Nguyên Lý Hoạt Động Của Đồng Hồ Đo Áp Suất Bourdon

Nguyên lý hoạt động của đồng hồ đo áp suất dạng này cực kỳ đơn giản:

Khi có lưu chất chảy qua (nước, dầu, khí nén…). Lưu chất len vào ống Bourdon làm ống này giãn ra. Thông qua cơ cấu truyền động làm xoay trục kim đồng hồ giúp hiển thị giá trị áp suất. Áp lực càng lớn dẫn đến ống bourdon càng giãn ra, kim đồng hồ xoay càng nhiều.

THÔNG SỐ CỦA ĐỒNG HỒ ÁP SUẤT MASS KIỂU BOURDON

Đồng hồ áp suất nước MASS có các tùy chọn chân kết nối ren: Ren 1/4″ tương đương 13 mm dùng cho mặt đồng hồ 63mm. Ren 1/2″ tương đương với 21mm dùng cho măt đồng hồ 100mm, 150mm.

Đơn vị hiển thị áp suất đồng hồ áp suất nước MASS là gì? Đồng hồ áp áp suất MASS có các tùy chọn dải đo như bar, kg/cm2

Đồng hồ đo áp suất MASS có các kiểu chân kết nối như: chân đứng, chân sau

Đồng hồ đo áp suất MASS có tùy chọn loại có dầu bên trong hoặc không dầu.

- Dải đo: có nhiều dải đo tuỳ chọn -1 đến 1600 bar

- Đường kính mặt đồng hồ 63mm/100mm/150mm

- Vỏ bằng vật liệu thép không rỉ, Connector/Tube SS316, hàng chất lượng cao, bảo hành 12 tháng 1 đổi 1. Chứng chỉ CO/CQ đầy đủ.

2./ ĐỒNG HỒ ĐO ÁP SUẤT DẠNG MÀNG

Với các môi trường lưu chất dễ kết tinh, có tính ăn mòn thì áp kế loại bourdon thường sẽ không thể giải quyết được bài toán. Lúc này các loại đồng hồ đo áp suất có màng ngăn sẽ là giải pháp cho bạn.

Thực tế thì đồng hồ đo áp suất có màng ngăn là sự cải tiến của loại đồng hồ áp suất thường, kết hợp cơ cầu có màng ngăn cách lý giữa môi trường đo áp suất với đồng hồ. Sự thật thì loại áp kế màng này được cấu tạo bởi đồng hồ đo áp suất loại bourdon thường kết hợp với màng cách ly. Mỗi loại đồng hồ màng có đặc điểm và ứng dụng trong những trường hợp khác nhau. Tùy vào môi chất sử dụng mà các nhà sản xuất sẽ sản xuất loại màng phù hợp với nhu cầu thực tế. Màng của đồng hồ có tác dụng chặn tạp chất trong lưu chất vào đồng hồ, ảnh hưởng của nhiệt độ và ngăn chặn hóa chất ăn mòn các bộ phần của đồng hồ.

3./ ĐỒNG HỒ ÁP SUẤT DẠNG CAPSULE

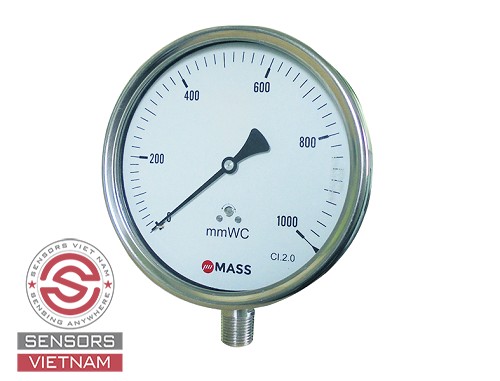

Đồng hồ áp suất Capsule là đồng hồ đo áp suất thấp (Capsule Pressure Gauge) hãng MASS được dùng để đo giá trị áp suất rất nhỏ mà đồng hồ áp suất ống Bourdon không đo được trong dải áp suất 600 mbar trở lại. Loại đồng hồ Capsule sử dụng một bộ phận gọi là capsule để cảm ứng giá trị áp suất đo được và hiển thị trên mặt đồng hồ.

Đồng hồ áp suất Capsule MASS dòng CPS có thiết kế có hai màng ngăn áp vào nhau, tạo thành những viên nang nhỏ có hình elip xếp chồng vào nhau. Sự thay đổi áp suất trong viên nang gây ra biến dạng đàn hồi trên cả hai mặt của phần tử đo cho ra giá trị áp suất.

Đồng hồ áp suất Capsule chỉ được sử dụng đo chất khí sạch, không có bụi bẩn, với áp suất thấp (<60kPa). Đồng hồ áp suất capsule thường được sử dụng trong các nhà máy nhiệt điện, nhà máy thép, dầu khí, sản suất gạch men, xi măng,…

- Dải đo có nhiều tuỳ chọn từ -600- đến 600 mBar

- Đường kính mặt đồng hồ: 63 mm/100mm

- Kiểu kết nối: Chân đứng 1/4" cho mặt đồng hồ 63mm, 1/2" cho mặt đồng hồ 100mm

- Kiểu đo: Capsule (Màng ngăn xếp)

Hiện nay, trên thị trường có nhiều hãng đồng hồ đo áp suất với chất lượng và giá cả khác nhau. Chúng tôi xin giới thiệu hãng Đồng hồ đo áp suất MASS đo áp suất nước, đo áp suất dầu, đo áp suất khí, đo áp suất hoá chất. Với đa dạng kiểu đồng hồ phù hợp với từng ứng dụng khác nhau.

MASS là hãng sản xuất đồng hồ áp suất và đồng hồ nhiệt độ hàng đầu thế giới có trụ sở tại USA, INDIA, AUSTRALIA được thành lập vào năm 1967.

Đồng hồ áp suất MASS có nhiều dải đo, kích thước và độ chính xác cao được tin tưởng sử dụng trên toàn thế giới.

Sensors Việt Nam chính thức là nhà phân phối ĐỘC QUYỀN đồng hồ áp suất MASS tại Việt Nam với chế độ bảo hành 12 tháng 1 đổi 1 chính hãng. Chứng chỉ CO/CQ đầy đủ.
