Đồng hồ đo áp suất là thiết bi đo áp suất chất lỏng, khí được sử dụng rộng rãi trong thực tế. Bài viết này xin giới thiệu tổng quát về đồng hồ đo áp suất, chúng tôi mong rằng nó sẽ giúp ích nhiều cho các bạn đang tìm hiểu về đồng hồ đo áp suất để lựa chọn đồng hồ áp suất phù hợp với ứng dụng của mình.

Đồng hồ đo áp suất là gì? Pressure gauge là gì?

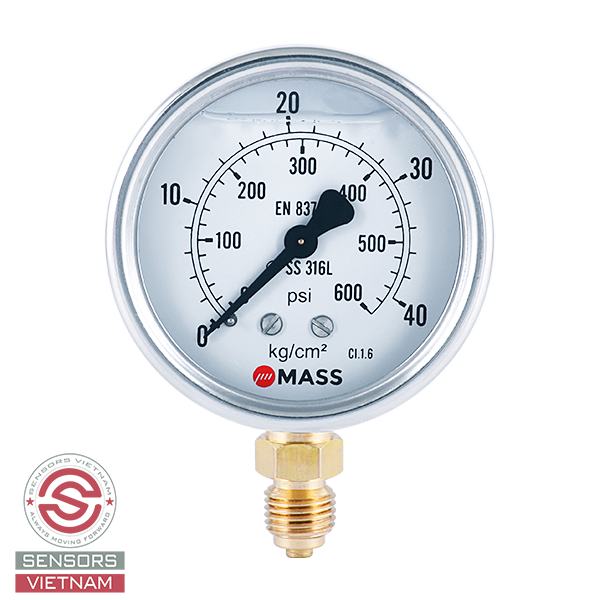

Đồng hồ đo áp suất (áp kế) hay còn gọi là thiết bị đo áp suất hoặc thiết bị đo áp lực có tên tiếng anh là Pressure Gauge, nhiều người cũng hay gọi đồng hồ áp suất là đồng hồ áp lực, đồng hồ đo áp.

Đồng hồ đo áp suất là loại thiết bị được sử dụng khá thông dụng dùng để kiểm tra áp suất, áp lực. Đồng hồ áp suất có nhiều loại, kích thước và vật liệu khác nhau, tuỳ thuộc vào ứng dụng và giá thành mà các bạn nên lựa chọn loại phù hợp.

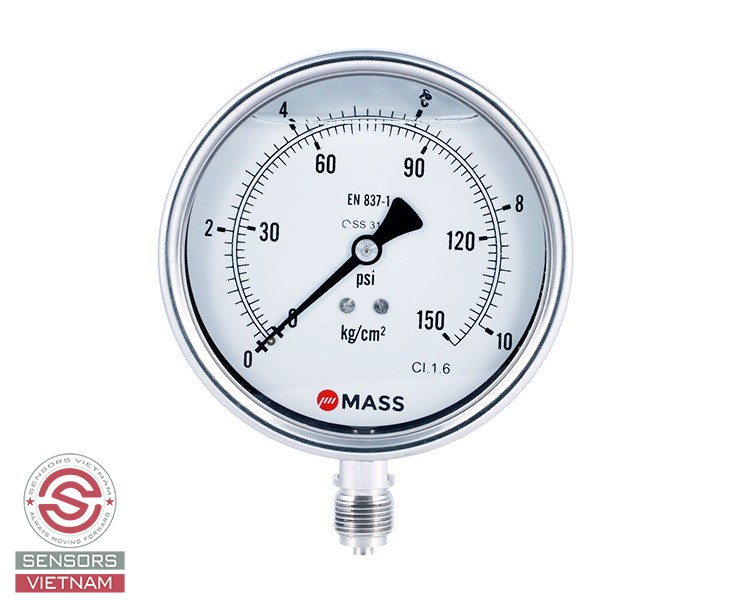

1. Đồng hồ áp suất Bourdon

Đồng hồ đo áp suất Bourdon thông thường được sử dụng phổ biến trong hầu hết các nhà máy sản suất, trong các hệ thống phụ trợ như hệ thống nước làm mát, hệ thống chiller, hệ thống lò hơi, đo áp suất nước, đo áp suất thủy lực, khí gas.

Đồng hồ đo áp suất bourdon phù hợp với các lưu chất như dầu, nước, khí, gas và hầu hết các lưu chất không bị đóng cục, tắt ngẽn, không có hoá chất ăn mòn. Đồng hồ áp suất không dầu và đồng hồ áp suất có dầu được sử dụng cho hầu hết các ứng dụng đo áp suất trong thực tế. Đồng hồ áp suất có dầu được sử dụng ở nơi có nhiều rung động trên đường ống, sử dụng để chống rung kim như máy phát, máy nén khí.

Đường kính mặt đồng hồ áp suất khác nhau được lựa chọn cho các vị trí lắp đặt khác nhau vi dụ như đồng hồ áp suất mặt nhỏ (40mm, 50mm, 63mm) được sử dụng để gắn trực tiếp lên máy, lắp trên các thiết bị cần đo, người vận hành có thể đọc giá trị ở gần đồng hồ. Đồng hồ áp suất mặt lớn (100mm, 150mm, 250mm) được sử dụng để gắn ở các vị trí người vận hành khó quan sát, phải đọc giá trị áp suất từ xa.

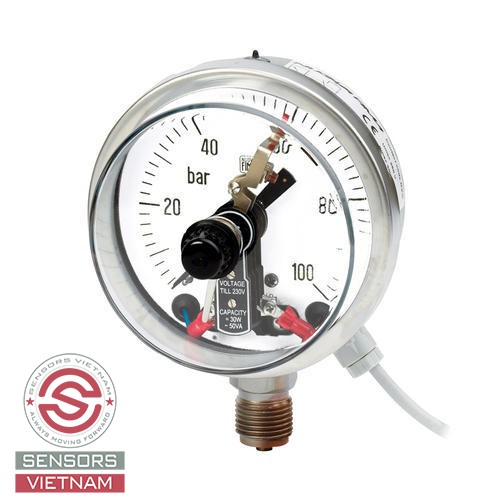

2. Đồng hồ áp suất tiếp điểm điện – Đồng hồ áp suất 3 kim

Đồng hồ áp suất 3 kim được sử dụng trong các trạm bơm của các nhà máy thủy điện, nhiệt điện, tôn thép, hóa chất, xử lý nước thải. Đồng hồ áp suất 3 kim là loại đồng đồ đo áp suất có tiếp điểm điện, dùng để đóng cắt tự động cho các thiết bị đã kết nối sẵn như máy bơm, máy nén khí, ống gas.

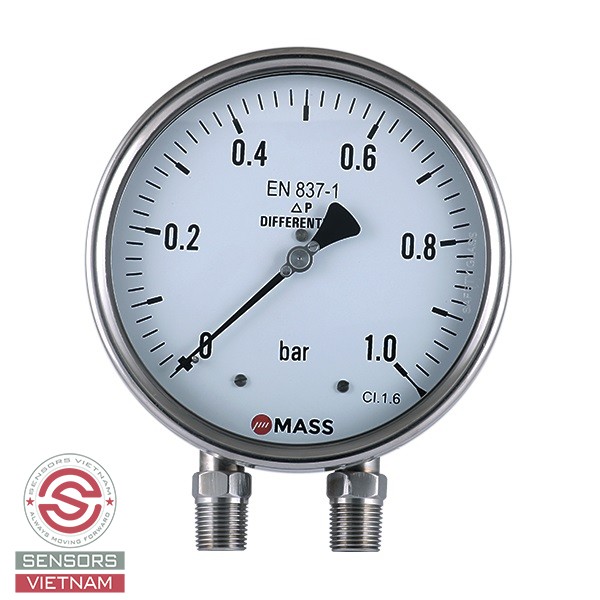

3. Đồng hồ áp suất chênh áp

Đồng hồ áp suất chênh áp là đồng hồ đo áp dựa trên nguyên lý chênh lệch áp suất giữa hai điểm trong hệ thống để báo mức nước, đo độ lệch áp suất để tính toán mức chất lỏng trong bình tách, bình chứa.

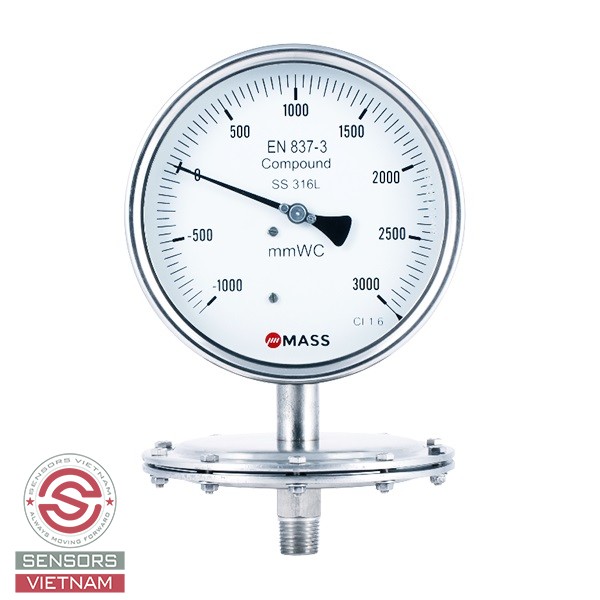

4. Đồng hồ áp suất dạng màng

Đồng hồ áp suất dạng màng thường được sử dụng trong các ứng dụng đo áp suất lưu chất có lẫn tạp chất, như trong các nhà máy xử lý nước thải, tôn thép, hóa chất, sản xuất gạch men, thực phẩm, hoặc các lưu chất có tính ăn mòn như axit, Clo...

Các ứng dụng này nếu sử dụng đồng hồ áp suất thông thường sẽ làm nghẹt đường dẫn vào bộ phận đo và ống bourdon. Màng ngăn của đồng hồ dùng để cách ly giữa môi trường lưu chất và bộ phận đo của đồng hồ, không cho môi trường lưu chất vào đồng hồ và ngược lại. Đồng hồ áp suất dạng màng nối ren được sử dụng để đo áp suất trong môi trường lẫn ít tạp chất. Đồng hồ áp suất dạng màng nối bích được sử dụng để đo áp suất trong môi trường lẫn nhiều tạp chất. Có 2 loại màng chính: Màng nối ren và màng nối bích.

Đồng hồ áp suất dạng màng cho ngành thực phẩm

Đồng hồ áp suất màng thực phẩm có nhiều tiêu chuẩn kết nôi: điển hình là kết nối Clamp, SMS Union, DIN 11851… đảm bảo các tiêu chuẩn về vệ sinh an toàn thực phẩm, thường được sử dụng trong các nhà máy thực phẩm, bia, nước ngọt, nước giải khát và dược phẩm.

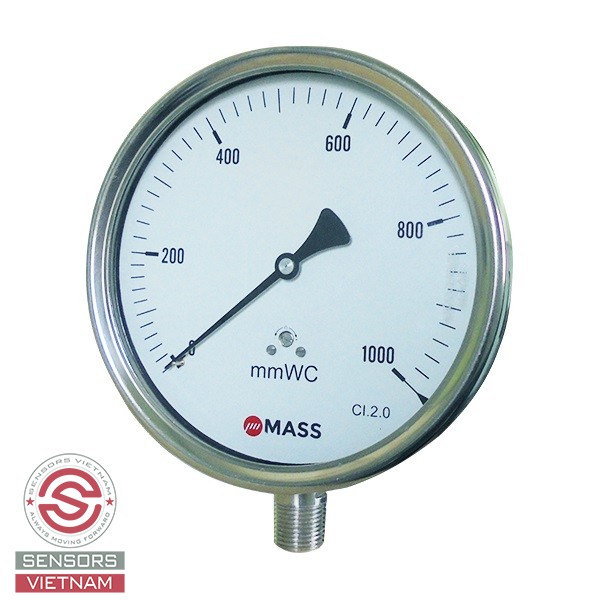

5. Đồng hồ áp suất Capsule

Đồng hồ áp suất capsule làm hoàn toàn bằng thép không gỉ và phù hợp với môi trường ăn mòn. Đồng hồ áp suất Capsule thường được sử dụng đo áp suất khí sạch, không chứa bụi bẩn, nhiệt độ tương đối.

Cách lựa chọn đồng hồ áp suất như thế nào?

Việc lựa chọn đồng hồ áp suất sẽ trở nên dễ dàng hơn nếu bạn cung cấp cho chúng tôi các thông số như sau:

- Thang đo (0-10 kg/cm2 hay 0-6 bar, 10 bar)?
- Đường kính mặt đồng hồ có các loại chính: mặt 40mm, 50 mm, 63mm, 100mm, 150mm, 250mm.
- Vật liệu ống dẫn – ống Bourdon: Bằng đồng hay bằng Inox

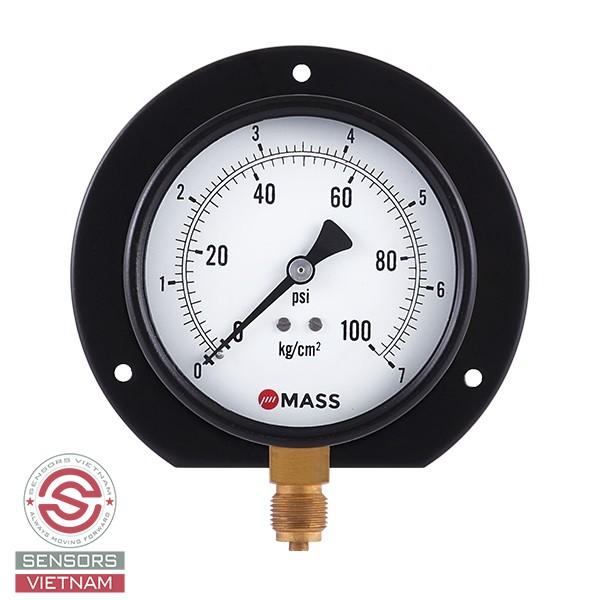

- Kiểu kết nối (chân đứng, chân sau, hay chân sau lắp bảng)
- Kiểu ren kết nối: 1/4″ NPT, hay 1/2″ NPT.
- Có dầu hay loại không dầu (dầu Silicon hoặc Glycerine)

- Ứng dụng đo áp suất của bạn là gì?

Hi vọng bài viết đáp ứng đầy đủ thông tin cho các bạn về đồng hồ áp suất và ứng dụng của nó. Nếu có nhu cầu mua đồng hồ áp suất đừng ngần ngại liên hệ Sensors Việt Nam để được hỗ trợ và báo giá. Chúng tôi cam kết mang đến quý khách hàng đồng hồ áp suất chất lượng cao và giá tốt với chế độ bảo hành 12 tháng 1 đổi 1.
