Trong các công trình hiện đại như tòa nhà thương mại, bệnh viện, trường học hay nhà máy sản xuất dược phẩm và thiết bị y tế, việc kiểm soát chênh lệch áp suất giữa các khu vực là một yêu cầu kỹ thuật cực kỳ quan trọng. Sự khác biệt áp suất này giúp điều hướng luồng không khí, ngăn ngừa sự xâm nhập của bụi bẩn, vi khuẩn hoặc khí độc từ khu vực này sang khu vực khác. Để duy trì mức chênh áp ổn định và chính xác, các hệ thống kỹ thuật hiện nay đều cần đến cảm biến chênh áp khí - thiết bị chuyên dùng để đo lường và giám sát sự chênh lệch áp suất trong hệ thống không khí.

Với khả năng đo lường liên tục và độ chính xác cao, cảm biến chênh áp khí đã trở thành một thành phần quan trọng trong nhiều hệ thống HVAC, phòng sạch và các ứng dụng công nghiệp yêu cầu kiểm soát môi trường nghiêm ngặt. Trong bài viết này, Sensors Việt Nam sẽ giúp bạn có cái nhìn toàn diện về cảm biến chênh áp khí.

KHÁI QUÁT VỀ CẢM BIẾN CHÊNH ÁP KHÍ

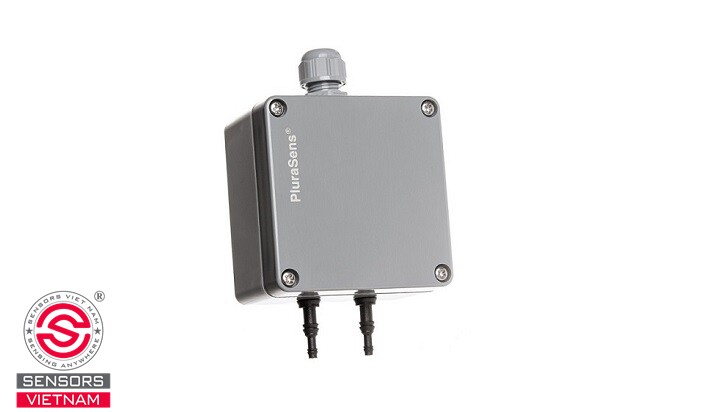

Cảm biến chênh áp khí (hay còn gọi là cảm biến chênh lệch áp suất khí) là thiết bị được thiết kế để đo và giám sát sự khác biệt áp suất giữa hai điểm trong cùng một hệ thống khí. Thiết bị này thường được trang bị hai cổng kết nối riêng biệt gồm cổng áp suất cao và cổng áp suất thấp. Nhờ đó, cảm biến có thể so sánh đồng thời áp lực không khí tại hai vị trí khác nhau và xác định chính xác mức chênh lệch áp suất giữa chúng.

Khác với các thiết bị đo áp suất thông thường, cảm biến chênh áp gió chỉ tập trung đo sự khác biệt áp suất giữa hai điểm mà không bị ảnh hưởng bởi áp suất môi trường xung quanh. Chính đặc điểm này giúp thiết bị trở thành lựa chọn lý tưởng cho các ứng dụng cần độ ổn định và độ tin cậy cao trong việc giám sát luồng không khí.

CẤU TẠO CẢM BIẾN CHÊNH ÁP KHÍ

Một thiết bị cảm biến chênh áp khí tiêu chuẩn thường được cấu thành từ nhiều bộ phận quan trọng nhằm đảm bảo khả năng đo lường chính xác và vận hành ổn định trong thời gian dài.

Trước hết là lớp vỏ bảo vệ bên ngoài, thường được chế tạo từ nhựa kỹ thuật cao cấp, polycarbonate hoặc nhôm đúc tùy theo từng dòng sản phẩm. Phần vỏ này không chỉ giúp bảo vệ các linh kiện điện tử bên trong mà còn đảm bảo khả năng chống bụi và chống ẩm, thường đạt chuẩn bảo vệ IP54 hoặc IP65.

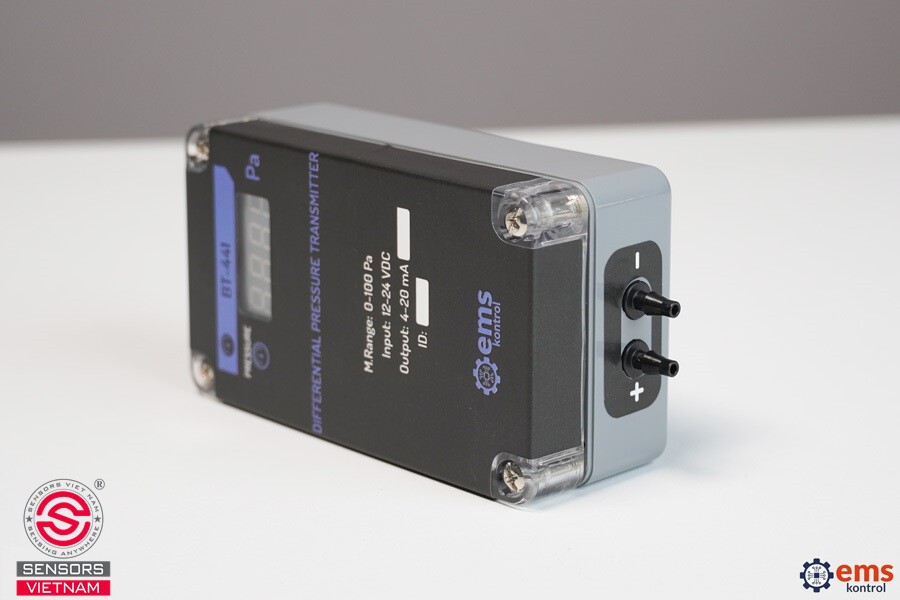

Thiết bị được trang bị hai cổng nhận áp suất:
+ Cổng áp suất cao ký hiệu “+”, kết nối với vị trí có áp suất lớn hơn trong hệ thống
+ Cổng áp suất thấp ký hiệu “-”, nối với điểm có áp suất thấp hơn hoặc để hở nếu sử dụng cho mục đích đo áp suất tĩnh.

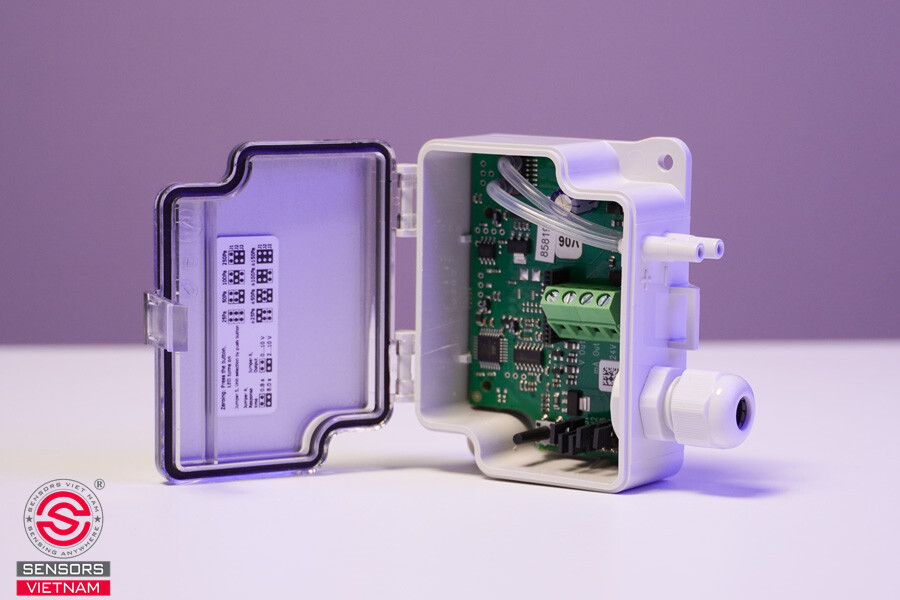

Nằm giữa hai cổng áp suất là bộ phận cảm biến - thành phần quan trọng nhất của thiết bị. Bộ phận này có nhiệm vụ phát hiện sự thay đổi áp suất và chuyển đổi chúng thành tín hiệu có thể xử lý. Hiện nay, hai công nghệ cảm biến chênh áp phổ biến trên thị trường là cảm biến màng ngăn (diaphragm) và cảm biến vi dòng (micro-flow sensor), mỗi loại phù hợp với các dải đo và ứng dụng khác nhau.

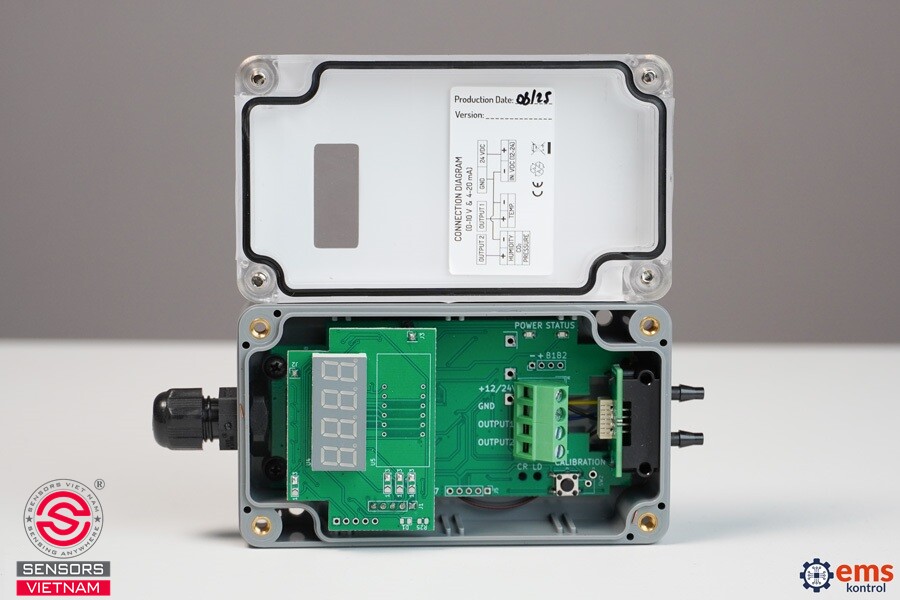

Sau khi phát hiện sự chênh lệch áp suất, tín hiệu từ phần tử cảm biến sẽ được xử lý bởi bộ chuyển đổi tín hiệu. Bộ phận này thực hiện quá trình chuyển đổi cơ năng thành tín hiệu điện có cường độ rất nhỏ, sau đó mạch khuếch đại sẽ xử lý và chuyển đổi thành các tín hiệu tiêu chuẩn công nghiệp như 4-20mA, 0-10V hoặc giao thức truyền thông Modbus RTU RS485 để truyền về bộ điều khiển trung tâm.

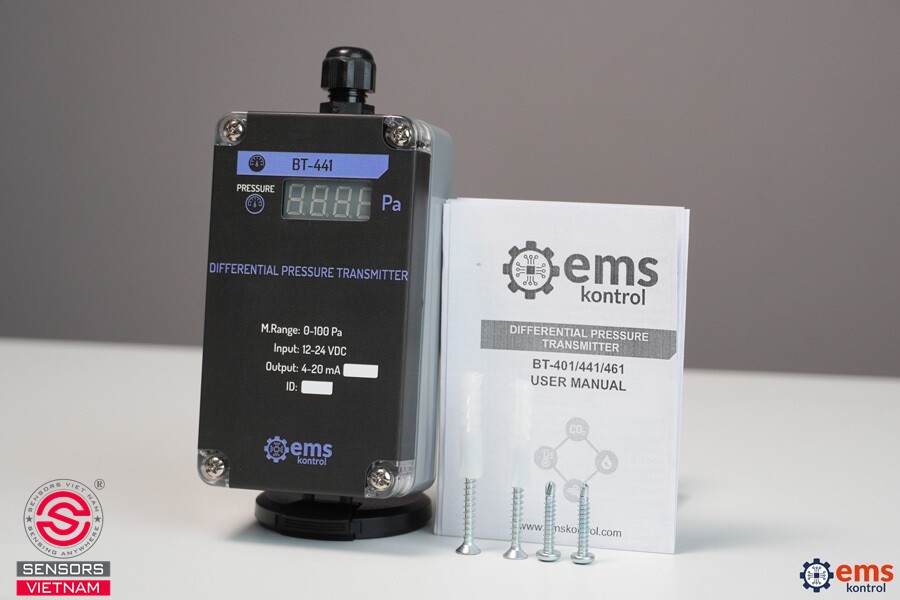

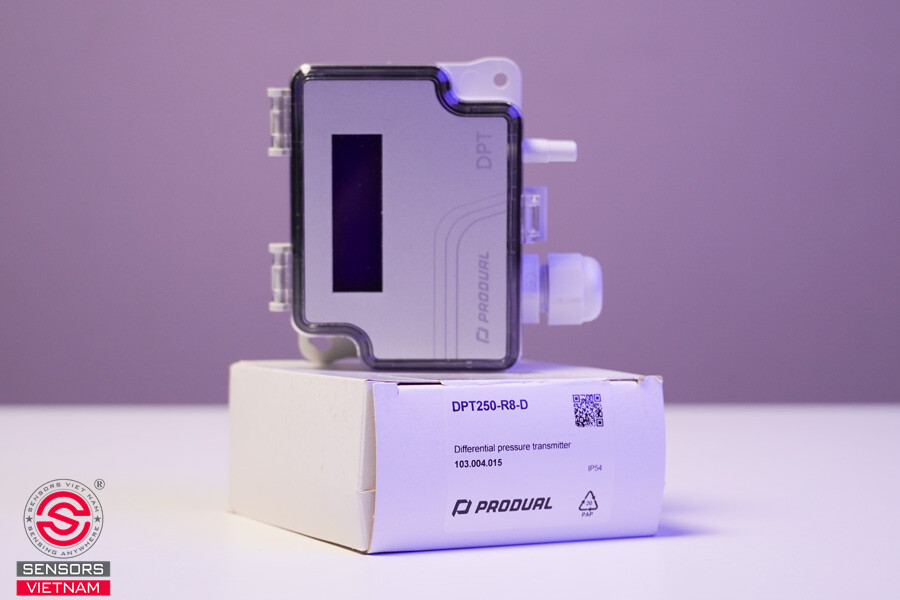

Ở nhiều dòng cảm biến hiện đại, thiết bị còn được tích hợp màn hình LCD hoặc LED để hiển thị trực tiếp giá trị áp suất theo thời gian thực. Bên cạnh đó, các phím cài đặt hoặc công tắc cấu hình cho phép người dùng thiết lập dải đo, điều chỉnh thời gian phản hồi hoặc thực hiện hiệu chuẩn khi cần thiết.

PHÂN LOẠI CẢM BIẾN CHÊNH ÁP KHÍ

Trên thị trường hiện nay, cảm biến chênh áp khí được phân loại theo nhiều tiêu chí khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng.

Theo mục đích sử dụng:
- Cảm biến chênh áp cầu thang
- Cảm biến chênh áp phòng sạch.
- Cảm biến giám sát lọc khí.
- Cảm biến đo lưu lượng gió.
Mỗi ứng dụng sẽ yêu cầu dải đo và cấu hình cảm biến khác nhau.

Theo dạng tín hiệu ngõ ra:
Cảm biến chênh áp khí thường được chia thành ba nhóm chính. Nhóm phổ biến nhất là cảm biến có ngõ ra analog như 4-20mA hoặc 0-10V, phù hợp cho các hệ thống cần giám sát liên tục giá trị áp suất.

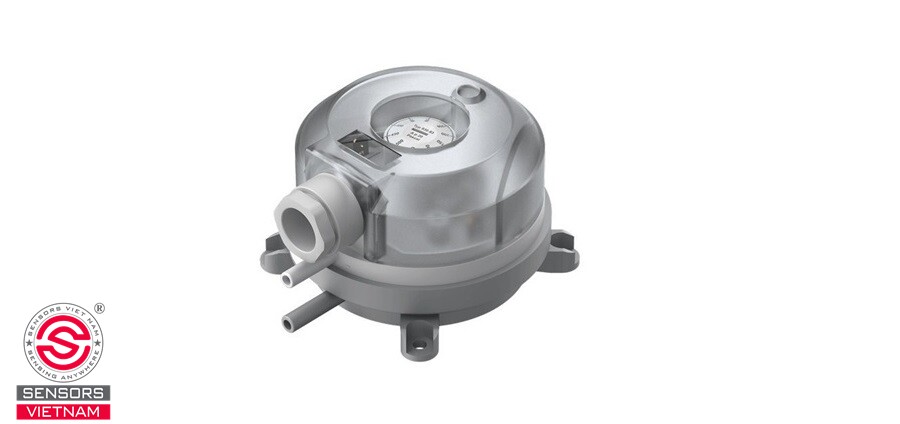

Bên cạnh đó, các dòng cảm biến có ngõ ra số sử dụng giao thức Modbus RTU RS485 cho phép truyền dữ liệu đi xa với độ ổn định cao và giảm thiểu nhiễu tín hiệu. Ngoài ra còn có các thiết bị dạng công tắc chênh áp, hoạt động bằng cách đóng hoặc ngắt tiếp điểm khi áp suất đạt đến ngưỡng cài đặt.

Theo khả năng hiển thị:

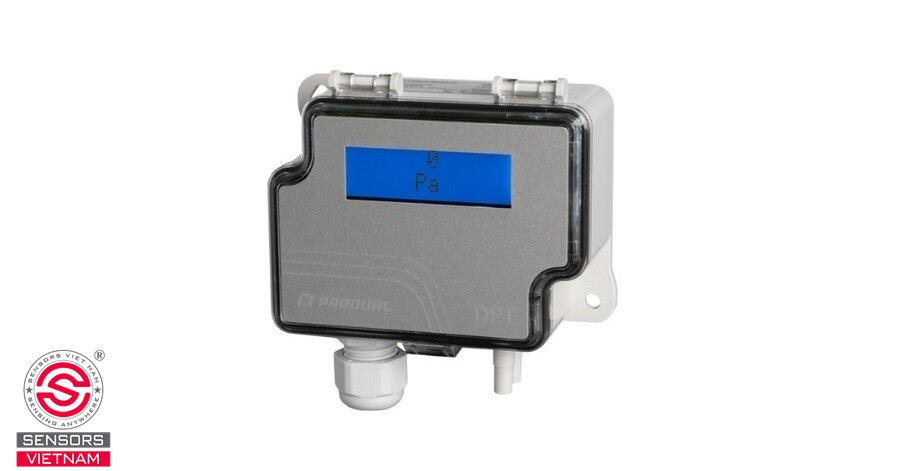

Cảm biến chênh áp có thể được chia thành loại có màn hình và loại không màn hình. Các thiết bị có màn hình LCD hoặc LED giúp hiển thị trực tiếp giá trị đo tại chỗ, rất hữu ích trong các khu vực như bệnh viện, phòng thí nghiệm hoặc phòng học.

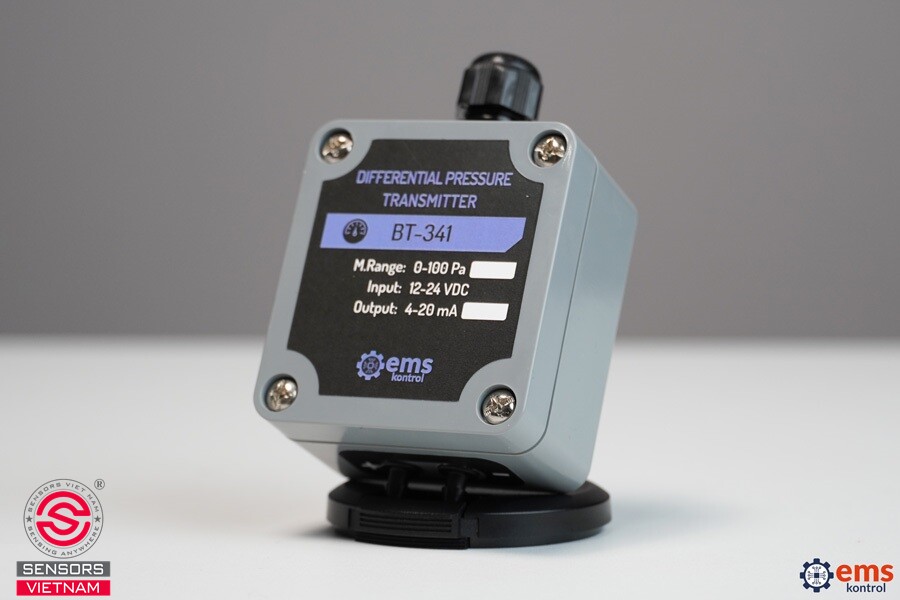

Trong khi đó, các dòng cảm biến không màn hình thường có thiết kế nhỏ gọn và được lắp đặt trong tủ điện hoặc khu vực trần kỹ thuật, với dữ liệu được truyền trực tiếp về bộ điều khiển trung tâm.

Theo dải đo:
Dải đo của cảm biến chênh áp khí cũng rất đa dạng.
- Dải đo thấp như 0-25 Pa hoặc 0-50 Pa thường được sử dụng trong hệ thống phòng sạch.
- Dải đo trung bình như 0-500 Pa hoặc 0-1000 Pa phù hợp cho ứng dụng giám sát lọc khí hoặc hệ thống tăng áp cầu thang.
- Dải đo cao lên đến 5000 Pa hoặc lớn hơn thường được ứng dụng trong hệ thống hút bụi công nghiệp hoặc các lò đốt.

Theo công nghệ cảm biến:
Hai công nghệ phổ biến nhất hiện nay là cảm biến điện trở áp và cảm biến điện dung. Cảm biến điện trở áp sử dụng màng silicon có khả năng thay đổi điện trở khi chịu áp lực, mang lại độ bền cao và được sử dụng rộng rãi trong môi trường công nghiệp.

Ngược lại, cảm biến điện dung hoạt động dựa trên sự thay đổi điện dung giữa màng ngăn và các bản cực, cho độ nhạy rất cao và đặc biệt phù hợp với các ứng dụng cần đo chênh áp cực nhỏ.

ỨNG DỤNG QUAN TRỌNG CỦA CẢM BIẾN CHÊNH ÁP KHÍ

Nhờ khả năng đo lường chính xác và giám sát liên tục sự thay đổi áp suất, cảm biến chênh áp khí được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật quan trọng.

Trong hệ thống tăng áp cầu thang của các tòa nhà cao tầng, cảm biến chênh áp giúp duy trì áp suất dương trong khu vực cầu thang bộ khi xảy ra hỏa hoạn. Nhờ đó, khói và khí độc không thể tràn vào khu vực thoát hiểm, tạo điều kiện an toàn cho việc sơ tán.

Trong các bệnh viện và phòng sạch, cảm biến chênh áp đóng vai trò kiểm soát sự chênh lệch áp suất giữa các khu vực có mức độ sạch khác nhau, chẳng hạn giữa phòng mổ, phòng cách ly và hành lang. Việc duy trì đúng mức chênh áp giúp ngăn chặn sự lây lan chéo của vi khuẩn và các tác nhân gây bệnh.

Đối với hệ thống HVAC, cảm biến chênh áp thường được lắp đặt trước và sau bộ lọc khí để theo dõi tình trạng hoạt động của tấm lọc. Khi chênh áp qua bộ lọc tăng cao bất thường, hệ thống sẽ phát tín hiệu cảnh báo để yêu cầu bảo trì hoặc thay thế lọc kịp thời.

Ngoài ra, trong các phòng thí nghiệm và nhà máy sản xuất dược phẩm, cảm biến chênh áp khí giúp duy trì môi trường nghiên cứu và sản xuất đạt chuẩn vô trùng, đồng thời hạn chế nguy cơ nhiễm chéo trong quá trình vận hành.
