Trong các hệ thống HVAC hiện đại như AHU (bộ xử lý không khí trung tâm), PAU (bộ xử lý khí tươi), phòng sạch, hệ thống tăng áp cầu thang và BMS (hệ thống quản lý tòa nhà), việc theo dõi chênh lệch áp suất giữa hai vị trí là một yêu cầu kỹ thuật quan trọng.

Hai thiết bị thường được sử dụng cho mục đích này là cảm biến chênh áp và công tắc chênh áp. Dù cùng phục vụ việc giám sát chênh áp, hai thiết bị khác nhau rõ rệt về nguyên lý hoạt động, loại tín hiệu ngõ ra và khả năng tích hợp vào hệ thống điều khiển trung tâm.

Công tắc chênh áp ECO-PS300, ECO-PS500 và ECO-PS1000 hoạt động như thế nào?

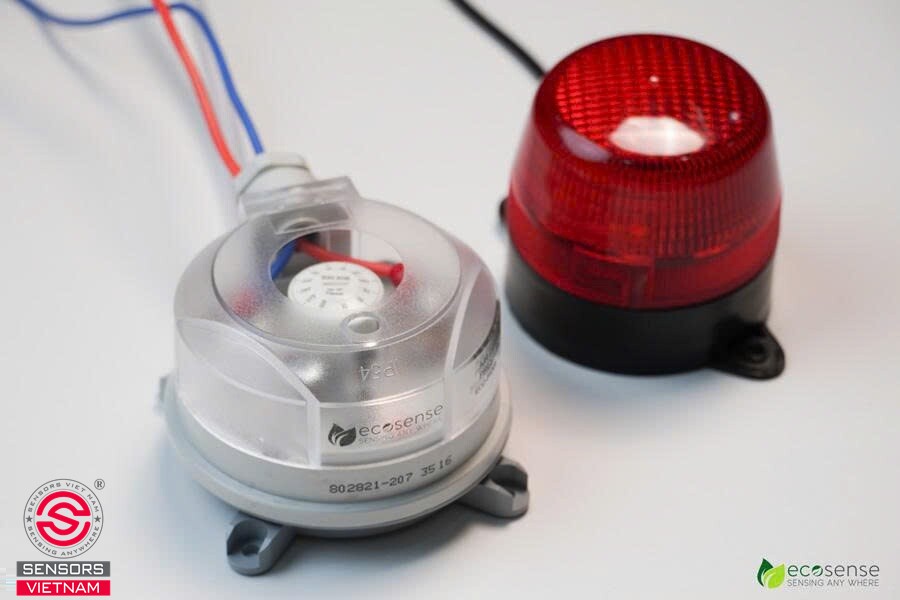

Công tắc chênh áp, hay differential pressure switch, là thiết bị được thiết kế để nhận biết thời điểm chênh lệch áp suất đạt đến một ngưỡng đã cài đặt sẵn. Thiết bị có hai cổng kết nối áp suất, thường ký hiệu là (+) và (-). Khi chênh lệch áp suất giữa hai cổng này tác động lên cơ cấu cảm biến bên trong và vượt qua giá trị đã cài đặt, tiếp điểm của công tắc sẽ chuyển trạng thái, từ đóng sang mở hoặc ngược lại.

Dòng ECO-PS của ECOSENSE sử dụng tín hiệu dạng ON/OFF. Vì vậy, thiết bị không gửi về BMS một giá trị chênh áp cụ thể theo đơn vị Pa (Pascal), mà hệ thống chỉ nhận biết được tiếp điểm đang ở trạng thái đóng hay mở tại thời điểm đó.

Một ví dụ điển hình là giám sát bộ lọc trong hệ thống AHU. Người vận hành có thể cài đặt điểm chuyển mạch ở một mức chênh áp nhất định. Khi bộ lọc càng sử dụng lâu, bụi bẩn tích tụ khiến sức cản không khí tăng lên, kéo theo chênh áp qua bộ lọc cũng tăng dần. Khi giá trị này chạm tới ngưỡng đã cài đặt, ECO-PS sẽ chuyển trạng thái tiếp điểm để phát tín hiệu cảnh báo, thông báo cho người vận hành biết cần kiểm tra hoặc thay lọc.

Đây cũng là lý do công tắc chênh áp lọc AHU được ứng dụng rất phổ biến trong thực tế. Cấu tạo đơn giản, thao tác cài đặt dễ dàng, phù hợp với những hệ thống chỉ cần biết bộ lọc đã đạt đến ngưỡng cảnh báo hay chưa, mà không cần theo dõi giá trị chênh áp chi tiết theo thời gian thực.

ECOSENSE hiện cung cấp hai dòng sản phẩm bổ trợ cho nhau trong ứng dụng này. Dòng công tắc chênh áp ECO-PS300, ECO-PS500 và ECO-PS1000 cho tín hiệu đóng ngắt dạng ON/OFF, trong khi dòng cảm biến chênh áp ECO-DPT250, ECO-DPT1000 và ECO-DPT2500 đo liên tục giá trị chênh áp thực tế và chuyển đổi thành tín hiệu analog chuẩn 4-20mA hoặc 0-10V.

Về dải đo, ba model công tắc chênh áp phổ biến có phạm vi khác nhau để phù hợp với từng ứng dụng.

• ECO-PS300 có dải 20-300 Pa, phù hợp với các ứng dụng chênh áp thấp như giám sát bộ lọc, xác nhận trạng thái hoạt động của quạt và nhiều ứng dụng HVAC thông thường khác.
• ECO-PS500 mở rộng dải đo lên 50-500 Pa, thích hợp với những hệ thống có sức cản lớn hơn.

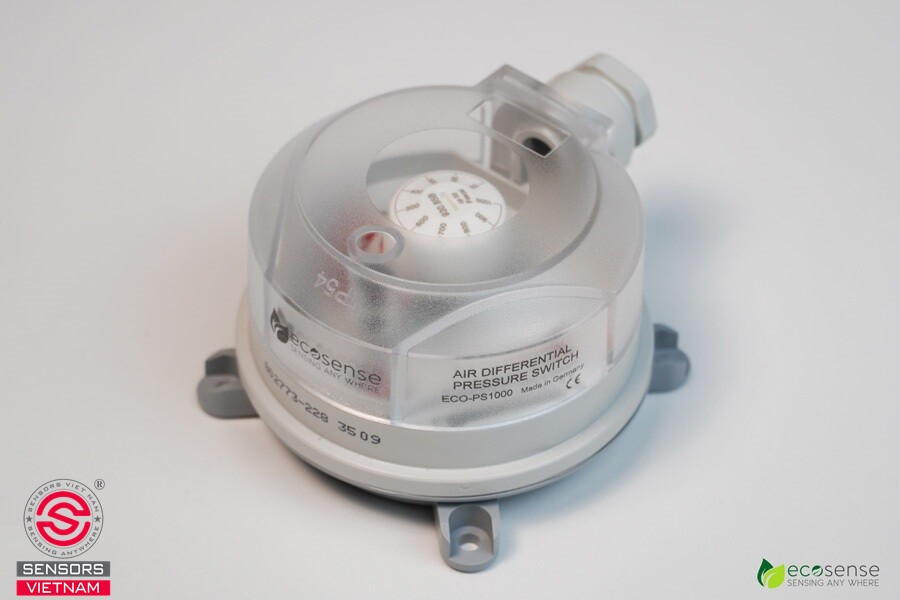

• ECO-PS1000 có dải đo 100-1000 Pa, thường được lựa chọn khi cần giám sát mức chênh áp cao hơn trong hệ thống công nghiệp hoặc HVAC quy mô lớn.

Cảm biến chênh áp ECO-DPT250, ECO-DPT1000 và ECO-DPT2500 khác gì so với công tắc chênh áp?

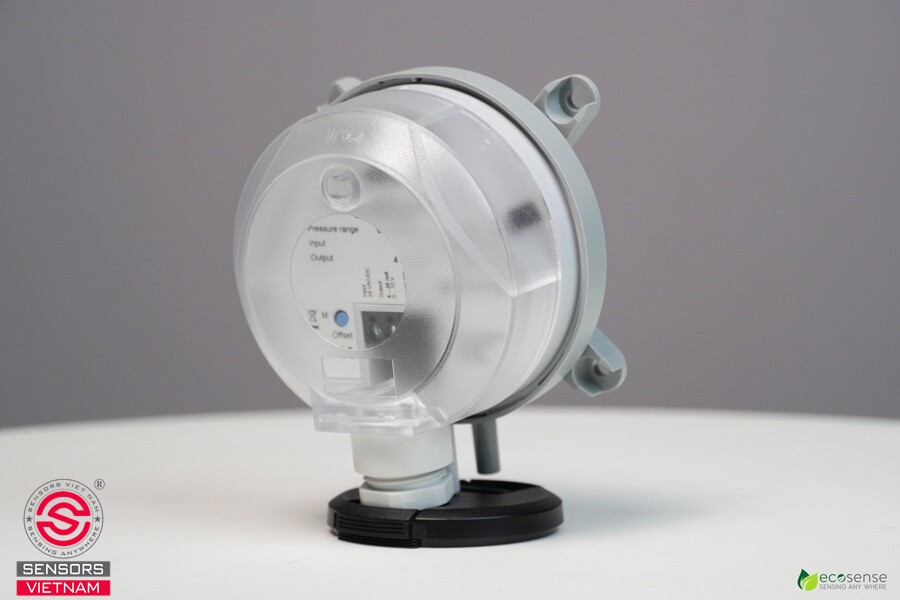

Cảm biến chênh áp, hay differential pressure transmitter, cũng tiếp nhận áp suất từ hai cổng (+) và (-) tương tự công tắc chênh áp. Tuy nhiên, thay vì chỉ đóng hoặc ngắt tiếp điểm khi đạt một ngưỡng nhất định, thiết bị này đo liên tục giá trị chênh áp thực tế đang diễn ra tại vị trí lắp đặt.

Giá trị chênh áp đo được sau đó sẽ được chuyển đổi thành tín hiệu chuẩn công nghiệp như 4-20mA hoặc 0-10V. Nhờ đó, hệ thống BMS, DDC (bộ điều khiển số trực tiếp) hoặc PLC có thể biết chính xác tại mỗi thời điểm chênh áp trong hệ thống đang là bao nhiêu Pa, thay vì chỉ nhận biết trạng thái bình thường hay cảnh báo. Dòng ECO-DPT của ECOSENSE hỗ trợ cả hai loại tín hiệu 4-20mA và 0-10V, đáp ứng đa dạng các ứng dụng giám sát chênh áp không khí trong công nghiệp và tòa nhà.

Sensors Việt Nam hiện phân phối đầy đủ các model trong dòng cảm biến chênh áp ECO-DPT, từ dải đo thấp phù hợp phòng sạch đến dải đo cao phù hợp hệ thống công nghiệp, giúp khách hàng dễ dàng lựa chọn thiết bị theo đúng yêu cầu thực tế của công trình.

→ Xem thêm: Cảm biến chênh áp ECO-DPT ECOSENSE phân phối tại Sensors Việt Nam

Lấy ví dụ, nếu một cảm biến chênh áp ECO-DPT250 được cài đặt ở dải 0-100 Pa, hệ thống BMS sẽ không chỉ nhận được thông tin "bình thường" hoặc "cảnh báo" như khi dùng công tắc. Thay vào đó, BMS có thể theo dõi liên tục sự biến động của chênh áp trong suốt dải đo, từ đó xây dựng biểu đồ xu hướng theo thời gian.

Điều này đặc biệt quan trọng đối với các ứng dụng như cảm biến chênh áp phòng sạch, cảm biến chênh áp BMS và cảm biến chênh áp cầu thang, bởi các hệ thống này thường cần biết giá trị áp suất thực tế để hiển thị trên màn hình giám sát, lưu lại lịch sử vận hành, tạo cảnh báo nhiều cấp độ hoặc điều khiển biến tần và tốc độ quạt một cách tự động.

Điểm khác biệt giữa hai loại thiết bị nằm ở dạng thông tin mà hệ thống điều khiển nhận được. Nếu sử dụng công tắc chênh áp ECO-PS300, hệ thống chủ yếu chỉ nhận trạng thái ON/OFF khi chênh áp chạm ngưỡng cài đặt. Nếu sử dụng cảm biến chênh áp ECO-DPT250, hệ thống có thể đọc liên tục giá trị chênh áp trong toàn bộ dải 0-100 Pa hoặc 0-250 Pa.

Vì vậy, công tắc chênh áp phù hợp với chức năng cảnh báo và liên động thiết bị, còn cảm biến chênh áp phù hợp với chức năng đo lường chính xác, giám sát liên tục và điều khiển tự động.

So sánh công tắc chênh áp và cảm biến áp suất khi giám sát lọc AHU

Nếu mục tiêu chỉ đơn giản là xác định bộ lọc còn sạch hay đã bẩn đến mức cần thay thế, các model công tắc chênh áp như ECO-PS300 hoặc ECO-PS500 thường đã đáp ứng đủ yêu cầu. Người vận hành đặt trước một ngưỡng chênh áp phù hợp, và khi sức cản của bộ lọc vượt qua ngưỡng này do bụi bẩn tích tụ, công tắc sẽ chuyển trạng thái tiếp điểm để phát tín hiệu cảnh báo cần bảo trì.

Các dòng công tắc chênh áp ECO-PS hiện được ứng dụng rộng rãi cho giám sát lọc khí, lọc bụi, xác nhận trạng thái hoạt động của quạt, cũng như trong các hệ thống AHU, FCU (dàn lạnh quạt cấp) và PAU.

Ngược lại, nếu hệ thống BMS cần hiển thị cụ thể các giá trị như 85 Pa, 120 Pa hay 180 Pa, đồng thời theo dõi xu hướng tăng dần của chênh áp qua lọc theo thời gian và thiết lập nhiều mức cảnh báo khác nhau bằng phần mềm quản lý, thì nên sử dụng cảm biến chênh áp thuộc dòng ECO-DPT.

Trong trường hợp này, ECO-DPT250 với dải đo thấp đặc biệt phù hợp cho các ứng dụng 0-100 Pa hoặc 0-250 Pa. Nếu hệ thống có sức cản cao hơn, có thể chuyển sang lựa chọn ECO-DPT1000 hoặc ECO-DPT2500 để đảm bảo dải đo phù hợp với thực tế vận hành.

So sánh khi sử dụng công tắc chênh áp và cảm biến áp suất cho phòng sạch

Phòng sạch thường yêu cầu duy trì một mức chênh lệch áp suất ổn định giữa các phòng với nhau hoặc giữa phòng sạch với hành lang, nhằm kiểm soát hướng di chuyển của không khí và ngăn ngừa nhiễm chéo. Vì vậy, người vận hành thường cần biết chính xác giá trị chênh áp thực tế đang diễn ra, chứ không chỉ dừng lại ở một tín hiệu ON/OFF.

Do đó, cảm biến chênh áp phòng sạch như ECO-DPT250 với dải đo thấp 0-100 Pa hoặc 0-250 Pa thường là lựa chọn phù hợp hơn so với công tắc chênh áp ECO-PS. Tín hiệu 4-20 mA hoặc 0-10 V từ thiết bị có thể được đưa về BMS, PLC hoặc bộ điều khiển trung tâm để hiển thị và giám sát liên tục theo thời gian thực. ECO-DPT250 hiện được sử dụng phổ biến cho các ứng dụng đo chênh áp không khí, đường ống gió và phòng sạch.

Công tắc chênh áp ECO-PS vẫn có thể được sử dụng trong một số trường hợp, nếu yêu cầu của hệ thống là tạo tín hiệu cảnh báo khi áp suất vượt quá hoặc thấp hơn một mức quy định. Tuy nhiên, thiết bị này không thể thay thế chức năng đo liên tục mà cảm biến chênh áp mang lại.

So sánh khi dùng công tắc chênh áp và cảm biến áp suất cho tăng áp cầu thang

Trong hệ thống tăng áp cầu thang, cả công tắc chênh áp và cảm biến chênh áp đều có thể được sử dụng, nhưng mỗi loại phục vụ một mục đích khác nhau.

Nếu hệ thống chỉ cần một tín hiệu tiếp điểm để xác nhận chênh áp đã đạt đến ngưỡng yêu cầu theo tiêu chuẩn phòng cháy chữa cháy, có thể sử dụng công tắc chênh áp ECO-PS300. Dải đo 20-300 Pa cho phép lựa chọn điểm chuyển mạch linh hoạt trong vùng áp suất thấp, vốn thường gặp trong các ứng dụng HVAC.

Nếu yêu cầu là giám sát liên tục giá trị chênh áp cầu thang trên hệ thống BMS, cảm biến chênh áp ECO-DPT250 sẽ là lựa chọn phù hợp hơn. Khi đó, người vận hành có thể nắm được chính xác giá trị chênh áp tại mọi thời điểm, đồng thời hệ thống điều khiển có thể sử dụng tín hiệu analog này để tự động điều chỉnh tốc độ quạt tăng áp.

Đây chính là điểm khác biệt giữa cảm biến chênh áp cầu thang và công tắc chênh áp cầu thang. Một thiết bị cung cấp giá trị đo liên tục theo thời gian thực, trong khi thiết bị còn lại chủ yếu chỉ cung cấp trạng thái đóng hoặc ngắt tại một ngưỡng cố định.

Khi nào nên chọn ECO-PS300, ECO-PS500 hoặc ECO-PS1000?

Việc lựa chọn giữa ba model công tắc chênh áp này trước hết phụ thuộc vào mức chênh áp cần giám sát trong thực tế.

ECO-PS300 với dải đo 20-300 Pa phù hợp cho các ứng dụng chênh áp thấp và là lựa chọn phổ biến cho giám sát lọc HVAC, hệ thống AHU, PAU, xác nhận hoạt động của quạt và nhiều ứng dụng áp suất thấp khác.

ECO-PS500 với dải đo 50-500 Pa phù hợp khi giá trị chênh áp cần cài đặt vượt quá phạm vi của ECO-PS300, hoặc khi giám sát các bộ lọc có sức cản lớn hơn mức thông thường.

ECO-PS1000 với dải đo 100-1000 Pa phù hợp với các hệ thống có chênh áp cao hơn, bộ lọc có sức cản lớn, hoặc các ứng dụng công nghiệp và HVAC yêu cầu điểm chuyển mạch trong phạm vi lên đến 1000 Pa.

Khi nào nên chọn ECO-DPT250, ECO-DPT1000 hoặc ECO-DPT2500?

ECO-DPT250 sở hữu hai dải đo 0-100 Pa và 0-250 Pa, vì vậy rất phù hợp cho các ứng dụng cảm biến chênh áp phòng sạch, cảm biến chênh áp cầu thang, cảm biến chênh áp lọc AHU và nhiều ứng dụng HVAC có chênh áp thấp khác.

ECO-DPT1000 cho phép lựa chọn dải đo 0-500 Pa hoặc 0-1000 Pa, phù hợp với hệ thống AHU, đường ống gió, bộ lọc và các ứng dụng có mức áp suất trung bình.

ECO-DPT2500 sở hữu hai dải đo 0-1000 Pa và 0-2500 Pa, phù hợp với các ứng dụng có chênh áp cao hơn, hệ thống ống gió, quạt công nghiệp hoặc bộ lọc có sức cản lớn.

Cảm biến chênh áp hay công tắc chênh áp, thiết bị nào tốt hơn?

Thực tế, không thể khẳng định thiết bị nào tốt hơn, bởi hai loại thiết bị này phục vụ hai mục đích sử dụng khác nhau.

Nếu câu hỏi đặt ra là "khi nào chênh áp đạt đến ngưỡng quy định?", công tắc chênh áp như ECO-PS300, ECO-PS500 hoặc ECO-PS1000 là lựa chọn đơn giản và phù hợp nhất.

Nếu câu hỏi đặt ra là "chênh áp hiện tại chính xác là bao nhiêu Pa?", cần sử dụng cảm biến chênh áp như ECO-DPT250, ECO-DPT1000 hoặc ECO-DPT2500 để có được giá trị đo liên tục.

Đối với các hệ thống BMS, DDC và PLC hiện đại, vốn cần hiển thị giá trị thực tế, lưu trữ dữ liệu vận hành, thiết lập nhiều mức cảnh báo hoặc điều khiển tốc độ quạt theo chênh áp, cảm biến chênh áp với tín hiệu 4-20mA hoặc 0-10V mang lại nhiều lợi thế hơn. Trong khi đó, đối với các chức năng đơn giản như báo lọc bẩn, xác nhận quạt đang chạy hoặc liên động ON/OFF, công tắc chênh áp vẫn là giải pháp đơn giản và tiết kiệm chi phí hơn.

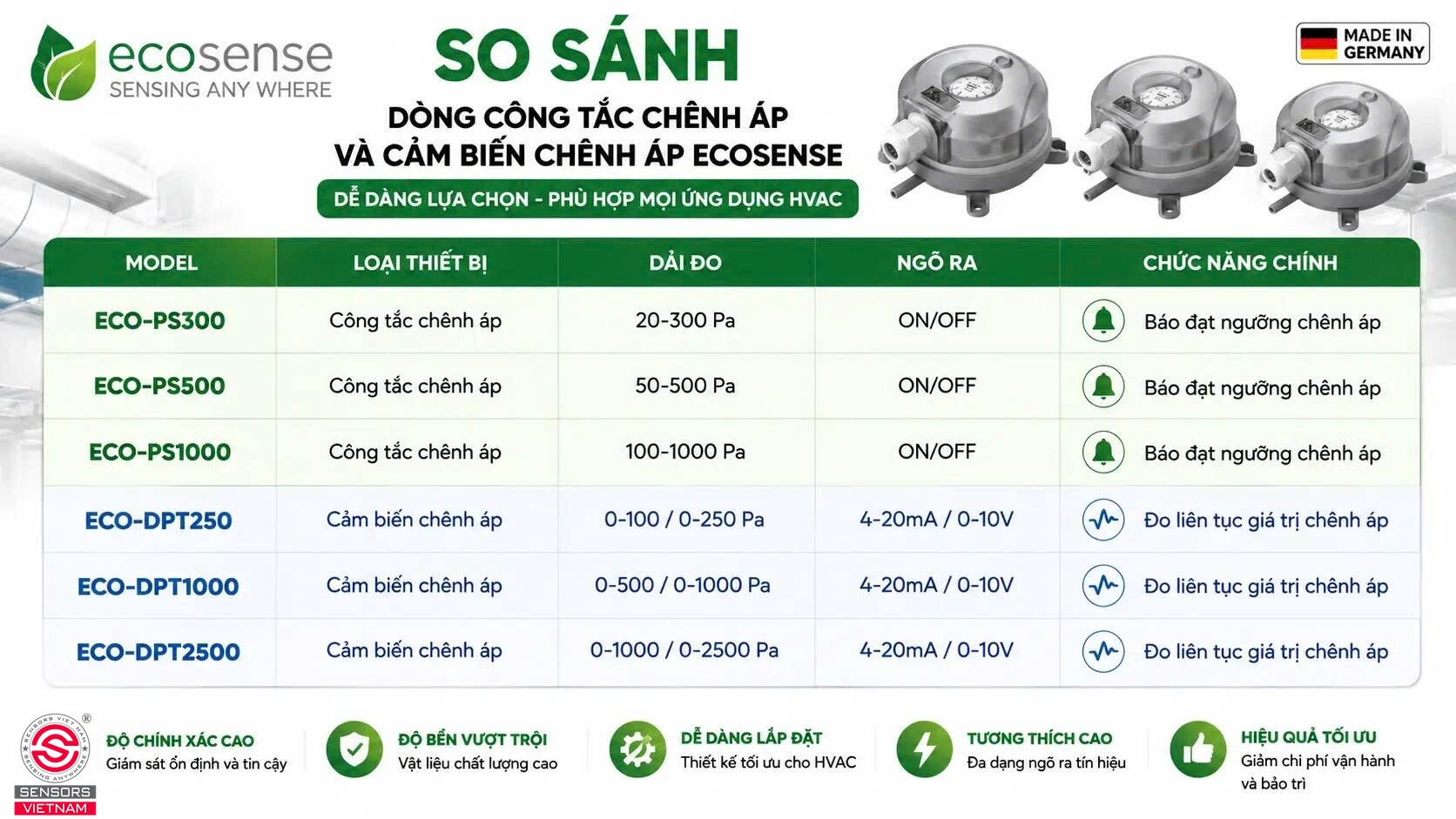

Tóm gọn: dòng công tắc chênh áp ECO-PS300, ECO-PS500 và ECO-PS1000 dùng để báo trạng thái, còn dòng cảm biến chênh áp ECO-DPT250, ECO-DPT1000 và ECO-DPT2500 dùng để đo giá trị.
