Trong môi trường công nghiệp, trước khi sự cố thực sự xảy ra, máy móc luôn phát ra những tín hiệu cảnh báo âm thầm, và rung động bất thường chính là tín hiệu rõ ràng nhất trong số đó. Vấn đề là liệu hệ thống giám sát có đủ nhạy để phát hiện và đủ thông minh để cảnh báo kịp thời hay không.
Đó chính là lý do cảm biến đo độ rung động cơ ngày càng trở thành thiết bị không thể thiếu trong các nhà máy hiện đại. Thay vì chờ đến khi tiếng kêu bất thường vang lên hay máy dừng giữa ca sản xuất, hệ thống cảm biến rung theo dõi liên tục 24/7 và cho phép kỹ thuật viên lên kế hoạch bảo trì chính xác, đúng lúc, trước khi sự cố xảy ra. Bài viết này Sensors Việt Nam sẽ phân tích toàn diện từ hệ lụy của rung động bất thường, nguyên lý hoạt động của cảm biến cho đến các ứng dụng thực tế trong công nghiệp.

NHỮNG HỆ LỤY KHÓ LƯỜNG KHI ĐỘNG CƠ RUNG BẤT THƯỜNG
Rung động bất thường không chỉ là tiếng ồn khó chịu mà là phản ứng dây chuyền phá hủy thiết bị từ bên trong một cách âm thầm và liên tục. Hiểu rõ các hệ lụy này là lý do quan trọng nhất để đầu tư vào hệ thống giám sát rung động chủ động.

• Phá hủy ổ bi

Ổ bi là bộ phận chịu thiệt hại nặng nề nhất và sớm nhất khi động cơ rung bất thường kéo dài. Các vấn đề diễn ra theo trình tự từ nhẹ đến nghiêm trọng.

Giai đoạn đầu là tróc rỗ bề mặt khi bề mặt kim loại bị bong tróc từng mảng nhỏ, sinh ra tiếng kêu kim loại đặc trưng mà người có kinh nghiệm có thể nhận ra khi áp tai nghe. Tiếp theo là mài mòn sớm khi tuổi thọ thiết kế của ổ bi có thể lên đến hàng chục nghìn giờ, nhưng rung vượt ngưỡng kéo dài liên tục có thể rút ngắn xuống còn vài nghìn giờ, thậm chí vài trăm giờ trong trường hợp rung quá mức nghiêm trọng. Hậu quả cuối cùng nếu không can thiệp là vỡ ổ bi đột ngột, kéo theo hỏng trục và toàn bộ cụm truyền động.

• Hỏng cách điện cuộn dây

Đây là tác hại ít được nhắc đến nhưng lại cực kỳ nguy hiểm và tốn kém. Khi động cơ rung liên tục, các cuộn dây và đầu nối bên trong stator bị lỏng dần và cọ sát vào nhau. Lớp cách điện bị mài mòn theo ngày, điện trở cách điện giảm dần và trong trường hợp nghiêm trọng có thể dẫn đến chạm chập, cháy cuộn dây và hỏng hoàn toàn stator. Chi phí quấn lại hoặc thay mới stator dao động từ vài triệu đến hàng trăm triệu đồng tùy công suất động cơ, chưa kể chi phí dừng dây chuyền trong thời gian chờ sửa chữa.

• Gãy trục và lệch khớp nối

Rung động mạnh và kéo dài tạo ra hiện tượng mỏi kim loại tích lũy trên trục, dẫn đến trục xuất hiện vết nứt vi mô ngày càng lan rộng và có thể gãy đột ngột dù trục không hề bị quá tải tĩnh. Song song đó, khớp nối bị mòn lệch, khiến tình trạng lệch trục ngày càng nghiêm trọng hơn, tạo ra vòng lặp nguy hiểm: rung mạnh hơn dẫn đến lệch nhiều hơn, rồi lại rung mạnh hơn nữa. Chân đế và bulông bệ móng cũng bị lỏng dần do rung động tích lũy, lâu dài có thể khiến toàn bộ cụm máy đánh mất sự ổn định cơ học.

• Giảm hiệu suất và tiêu hao điện năng vô ích

Khi động cơ rung bất thường, một phần năng lượng điện đầu vào bị tiêu tán qua dao động thay vì chuyển hóa thành công cơ học hữu ích. Hệ quả là hiệu suất cơ học giảm trong khi mức tiêu thụ điện tăng lên. Với hệ thống quạt và bơm công suất lớn vận hành 24/7, tổn thất điện năng này tích lũy thành chi phí đáng kể trong dài hạn, có thể lên đến hàng chục triệu đồng mỗi năm cho một cụm máy vận hành liên tục.

• Ảnh hưởng lan rộng ra các thiết bị xung quanh

Rung động bất thường từ một thiết bị hoàn toàn có thể truyền qua kết cấu bệ máy và sàn nhà xưởng ra các thiết bị lân cận, gây rung ký sinh ảnh hưởng đến độ chính xác của dây chuyền gia công CNC và đóng gói. Đường ống, van và cảm biến lân cận bị lỏng mối nối dần dần, tiềm ẩn nguy cơ rò rỉ. Kết cấu khung thép nhà xưởng chịu tải động lặp lại sẽ suy yếu theo thời gian. Tiếng ồn tăng cao ảnh hưởng trực tiếp đến sức khỏe người lao động và môi trường khu vực xung quanh nhà máy.

• Gián đoạn sản xuất

Đây là tác hại lớn nhất và trực tiếp nhất đối với doanh nghiệp sản xuất. Mức độ hậu quả tăng dần theo cấp độ rung: rung tăng nhẹ kéo dài gây mòn âm thầm và giảm tuổi thọ thiết bị; rung vượt ngưỡng cảnh báo gây hỏng khớp nối và lỏng bệ móng, cần dừng máy bảo trì khẩn cấp; rung vượt ngưỡng nguy hiểm dẫn đến vỡ ổ bi, gãy trục, cháy cuộn dây và dừng dây chuyền đột ngột; rung không kiểm soát trong thời gian dài có thể hỏng toàn bộ cụm máy với thiệt hại lên đến hàng trăm triệu đồng chưa tính chi phí gián đoạn sản xuất.

Xem thêm: Cảm biến đo độ rung động cơ

TẦM QUAN TRỌNG CỦA CẢM BIẾN ĐO ĐỘ RUNG ĐỘNG CƠ

• Cảm biến đo độ rung động cơ là thiết bị điện tử chuyên dụng để đo lường, giám sát và chuyển đổi dao động cơ học của động cơ thành tín hiệu điện chuẩn công nghiệp, phục vụ hệ thống phân tích và cảnh báo tự động.
• Khi động cơ vận hành, luôn tồn tại một mức rung nhất định được xem là bình thường và nằm trong ngưỡng cho phép theo tiêu chuẩn ISO 10816. Nhưng khi mức rung vượt ngưỡng, đó là tín hiệu cảnh báo rõ ràng của các lỗi phổ biến như mất cân bằng rotor, mài mòn vòng bi, lệch trục hoặc hư hỏng linh kiện cơ khí bên trong.
• Cảm biến đo độ rung động cơ giải quyết triệt để bài toán này bằng cách giám sát liên tục 24/7, đo lường chính xác cường độ dao động cơ học và chuyển đổi thành tín hiệu điện chuẩn công nghiệp thường là 4 đến 20 mA, 0 đến 10V hoặc Modbus RTU RS485, sau đó truyền về hệ thống PLC, BMS hoặc SCADA để phân tích, hiển thị và kích hoạt cảnh báo tự động khi phát hiện bất thường.

→ Nhờ có cảm biến đo độ rung động cơ mà các dây chuyền sản xuất tự động hóa có thể vận hành với độ tin cậy cao, phát hiện sớm sự cố tiềm ẩn và hoàn toàn không cần nhân sự kiểm tra thủ công định kỳ, giải phóng nguồn lực cho các công việc giá trị cao hơn.

Xem thêm: Cảm biến độ rung và 4 phân loại phổ biến

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN ĐO ĐỘ RUNG ĐỘNG CƠ: 4 BƯỚC CƠ BẢN
Cảm biến đo độ rung động cơ vận hành theo chuỗi bốn bước tự động và liên tục, từ lúc thu nhận rung động cho đến khi tín hiệu đến tay hệ thống điều khiển.

Bước 1: Thu nhận rung động

Cảm biến được gắn cố định trực tiếp lên thân động cơ, thường tại vị trí gần ổ trục nhất vì đây là điểm tập trung rung động rõ ràng nhất và cũng là nơi hư hỏng thường bắt đầu. Dao động cơ học từ vỏ máy truyền trực tiếp qua bề mặt lắp đặt vào thân cảm biến và tác động lên phần tử nhạy cảm bên trong.

Vị trí lắp đặt đúng là yếu tố quan trọng không kém chất lượng thiết bị. Cảm biến lắp sai vị trí, quá xa ổ trục hoặc trên bề mặt không cứng chắc sẽ cho dữ liệu không đại diện cho trạng thái thực tế của máy dù thiết bị có chất lượng tốt đến đâu.

Bước 2: Chuyển đổi tín hiệu

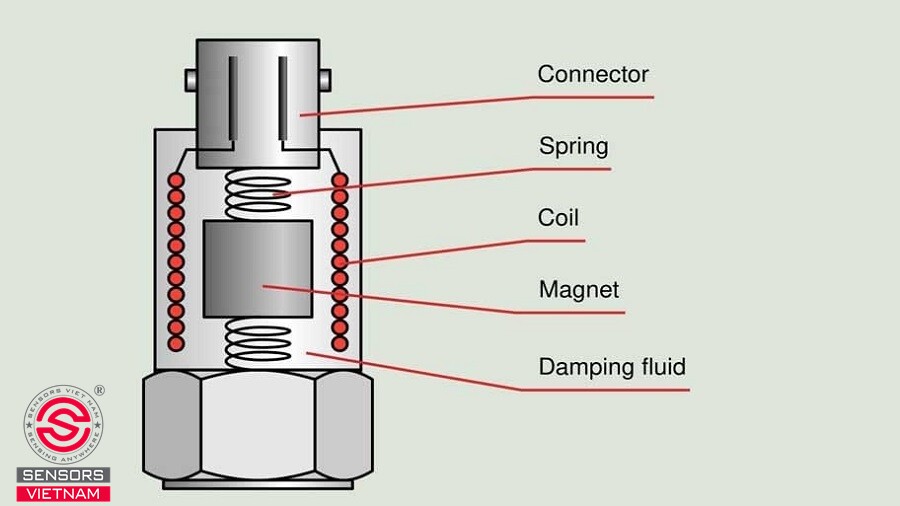

Phần tử cảm biến bên trong, thường là tinh thể áp điện làm từ vật liệu PZT hoặc chip MEMS, tiếp nhận dao động cơ học và chuyển đổi thành tín hiệu điện thô theo nguyên lý hiệu ứng áp điện thuận.

Cụ thể, lực cơ học từ dao động tác động lên tinh thể áp điện làm biến dạng mạng tinh thể, sinh ra điện tích bề mặt tỷ lệ thuận với lực tác động và do đó tỷ lệ thuận với gia tốc rung động.

Tín hiệu điện thô này rất nhỏ, thường chỉ ở mức milivolt, và cần được xử lý thêm trước khi có thể sử dụng. Chất lượng của phần tử cảm biến quyết định trực tiếp đến độ nhạy, độ chính xác và độ ổn định dài hạn của toàn bộ thiết bị.

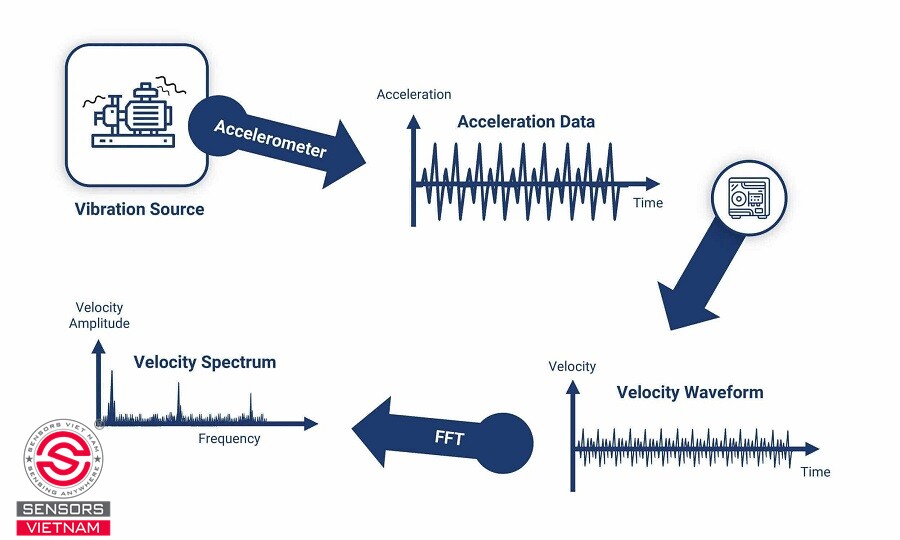

Bước 3: Xử lý tín hiệu nội bộ

Mạch điều hòa tín hiệu tích hợp bên trong thiết bị thực hiện toàn bộ quá trình xử lý tiếp theo.

• Bộ khuếch đại thấp nhiễu khuếch đại tín hiệu thô lên mức đủ lớn để xử lý.
• Bộ lọc thông thấp loại bỏ thành phần nhiễu tần số cao không liên quan.
• Mạch tích phân chuyển đổi từ gia tốc sang vận tốc rung theo đơn vị mm/s RMS, đây là đơn vị chuẩn theo ISO 10816 phản ánh cường độ rung theo cách trực quan và dễ so sánh nhất.
• Bù nhiệt độ đảm bảo độ chính xác duy trì ổn định trên toàn dải nhiệt độ vận hành.

Kết quả đầu ra của bước này là giá trị vận tốc rung mm/s RMS đã được hiệu chỉnh, sẵn sàng cho bước chuyển đổi sang tín hiệu ngõ ra chuẩn.

Bước 4: Truyền dữ liệu về hệ thống điều khiển

Giá trị rung đã xử lý được chuyển đổi sang định dạng tín hiệu ngõ ra chuẩn công nghiệp và truyền liên tục về trung tâm điều khiển.

• Tín hiệu 4 đến 20 mA là chuẩn phổ biến nhất, trong đó 4 mA ứng với giá trị rung bằng 0 và 20 mA ứng với giá trị rung bằng toàn thang đo.
• Tín hiệu 0 đến 10V phù hợp cho khoảng cách ngắn và kết nối trực tiếp với bộ điều khiển HVAC.
• Modbus RTU RS485 cho phép kết nối nhiều cảm biến trên cùng một đường bus, tiết kiệm dây dẫn và chi phí lắp đặt trong các dự án nhiều điểm đo.

Tại hệ thống PLC, BMS hay SCADA, phần mềm so sánh giá trị rung nhận được với các ngưỡng đã cài đặt theo ISO 10816 và kích hoạt cảnh báo phân cấp khi phát hiện bất thường. Đơn vị đo tiêu chuẩn: mm/s RMS là đơn vị chuẩn quốc tế theo ISO 10816 và ISO 20816 cho đánh giá tình trạng máy móc. Tiêu chuẩn này phân chia mức rung thành bốn vùng:

• Vùng A là rung bình thường của máy mới
• Vùng B là rung chấp nhận được cho vận hành dài hạn
• Vùng C là rung cần theo dõi và lên kế hoạch bảo trì
• Vùng D là vùng nguy hiểm, cần dừng máy ngay.

Xem thêm: Cảm biến rung và ứng dụng trong hệ thống tự động hoá

ỨNG DỤNG ĐIỂN HÌNH CỦA CẢM BIẾN ĐO ĐỘ RUNG ĐỘNG CƠ

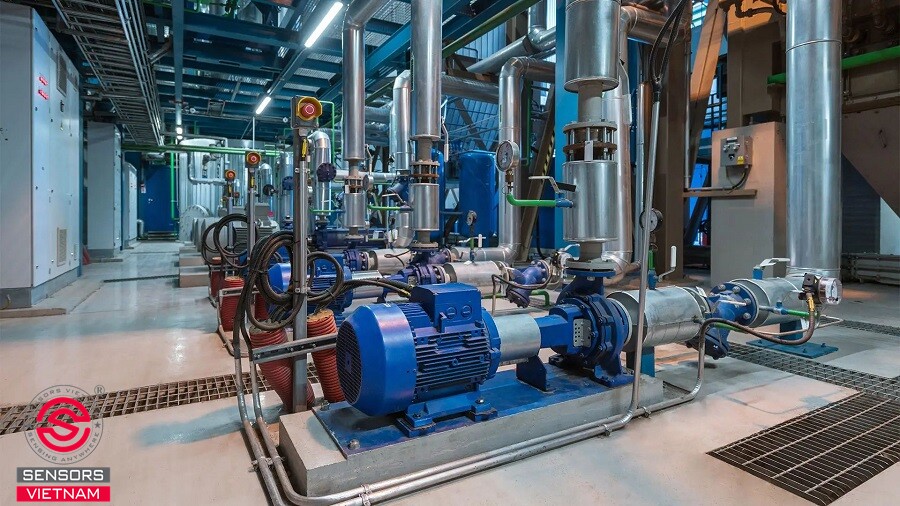

• Giám sát động cơ điện và máy bơm

Đây là ứng dụng phổ biến và trực tiếp nhất. Cảm biến được gắn trên vỏ động cơ và thân bơm tại hai vị trí gần ổ trục phía truyền động và phía tải, theo dõi liên tục 24/7 và cảnh báo ngay khi phát hiện xu hướng rung tăng bất thường. Kỹ thuật viên nhận cảnh báo sớm, kiểm tra xác nhận và thay vòng bi trong ca bảo trì kế tiếp, tránh hoàn toàn tình huống vòng bi vỡ đột ngột giữa ca sản xuất.

• Quạt công nghiệp và hệ thống HVAC

Trong các tòa nhà và nhà xưởng lớn, quạt AHU và FCU vận hành liên tục hàng nghìn giờ mỗi năm. Mất cân bằng cánh quạt do bụi bám tích lũy không đều hoặc hư hỏng nhỏ do va đập là nguyên nhân hàng đầu gây rung quá mức trong hệ thống quạt HVAC. Cảm biến độ rung gắn trên thân quạt phát hiện sớm sự thay đổi này, cho phép vệ sinh hoặc cân bằng cánh quạt trong lịch bảo trì có kế hoạch thay vì dừng khẩn cấp hệ thống điều hòa giữa ngày hè nóng bức.

• Máy nén khí và tuabin

Trong ngành dầu khí, năng lượng và hóa chất, máy nén và tuabin là thiết bị trọng yếu vận hành liên tục. Chi phí dừng máy ngoài kế hoạch tại các cơ sở này có thể lên đến hàng triệu đô la mỗi ngày chưa tính thiệt hại thiết bị. Cảm biến rung theo dõi liên tục cùng với hệ thống phân tích xu hướng cho phép phát hiện sớm các bất thường như mất cân bằng rotor, hư hỏng vòng bi và suy giảm hiệu suất từ rất sớm, đảm bảo an toàn vận hành và giảm thiểu rủi ro sự cố không kiểm soát được.

• Dây chuyền tự động hóa và máy CNC

Trong sản xuất tự động, chất lượng sản phẩm phụ thuộc trực tiếp vào độ ổn định cơ học của máy. Rung quá mức trên trục chính máy CNC gây sai số gia công, tạo ra sản phẩm không đạt dung sai và tăng tỷ lệ phế phẩm. Cảm biến rung tích hợp vào hệ thống điều khiển máy phát cảnh báo sớm, dừng tự động trước khi tạo ra hàng loạt sản phẩm lỗi.

• Điện gió và năng lượng tái tạo

Hộp số và rotor tuabin gió chịu tải cơ học cực lớn và vận hành trong điều kiện thời tiết khắc nghiệt, ở độ cao hàng chục đến hàng trăm mét so với mặt đất. Chi phí và rủi ro của mỗi lần bảo trì trên cao là rất lớn. Cảm biến độ rung tích hợp trong hệ thống giám sát tuabin gió cho phép xác định chính xác tình trạng từng bộ phận từ trung tâm điều khiển mặt đất, lên kế hoạch bảo trì có mục tiêu và tránh hỏng hóc dây chuyền do không phát hiện kịp thời.

Xem thêm: Cảm biến đo độ rung quạt - Hướng dẫn lựa chọn và lắp đặt

GIỚI THIỆU CẢM BIẾN ĐO ĐỘ RUNG ĐỘNG CƠ ECO-VS - PHÂN PHỐI CHÍNH HÃNG TẠI SENSORS VIỆT NAM

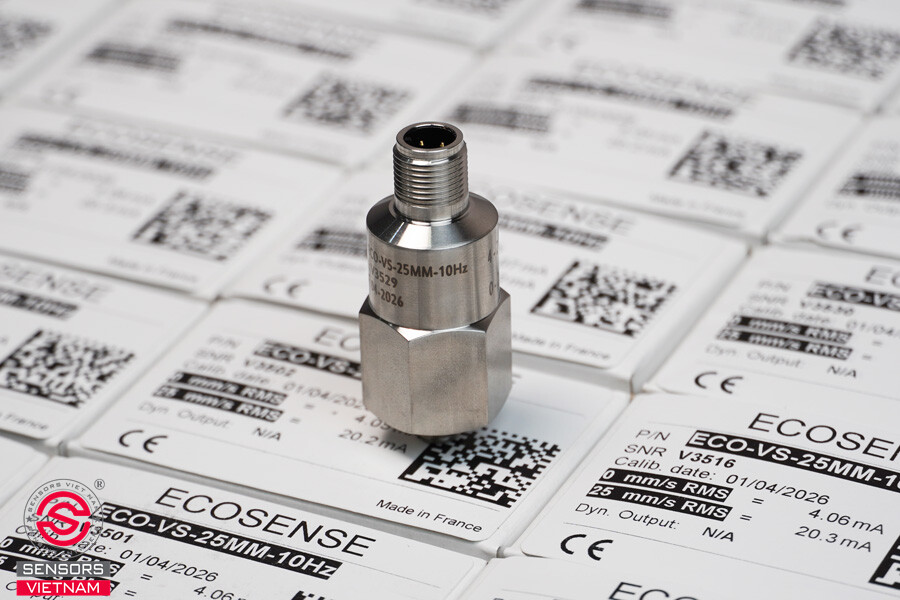

Nếu đang tìm kiếm cảm biến đo độ rung động cơ vừa đáp ứng tiêu chuẩn kỹ thuật công nghiệp, vừa dễ tích hợp và phù hợp điều kiện vận hành tại Việt Nam, dòng ECO-VS của ECOSENSE (Đức) là giải pháp đáng cân nhắc hàng đầu.

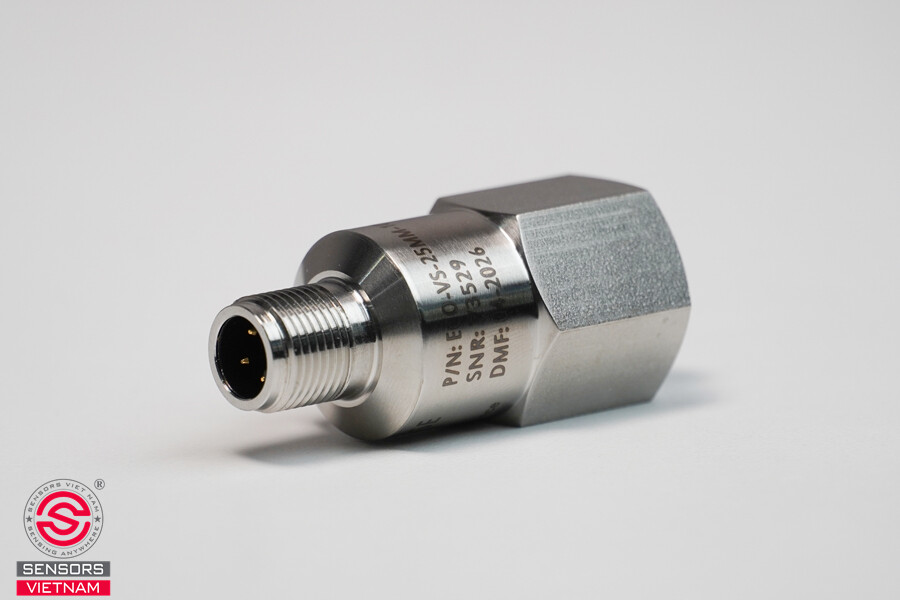

ECO-VS được thiết kế chuyên biệt cho ứng dụng giám sát máy móc công nghiệp từ động cơ điện, máy bơm và quạt công nghiệp cho đến hệ thống HVAC và dây chuyền tự động hóa. Điểm mạnh cốt lõi của dòng sản phẩm này là khả năng vận hành ổn định, chính xác và bền bỉ trong các môi trường nhiệt độ cao, ẩm ướt và rung động liên tục khắc nghiệt.

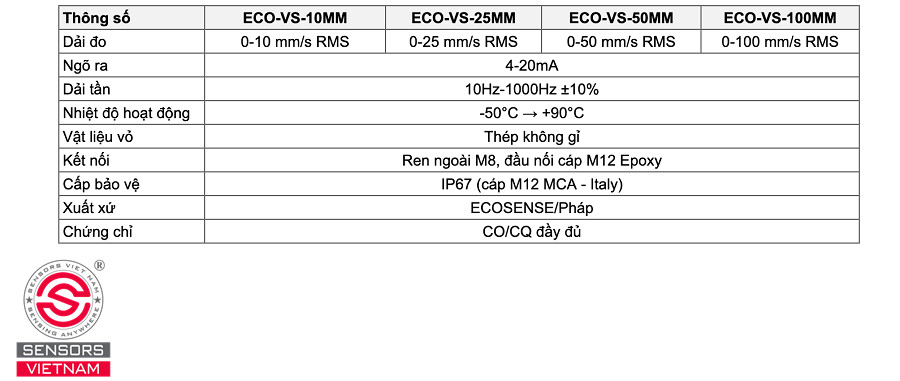

Thông số kỹ thuật của cảm biến đo độ rung ECO-VS:

Xem thêm: Cảm biến độ rung ECO-VS

ECO-VS hiện được phân phối chính hãng bởi Sensors Việt Nam với đầy đủ CO/CQ, bảo hành theo nhà sản xuất và hỗ trợ kỹ thuật đầy đủ trước và sau khi mua hàng. Nếu bạn đang phân vân chưa biết lựa chọn loại cảm biến nào phù hợp với dự án của mình, liên hệ ngay với đội ngũ Sensors Việt Nam để được tư vấn nhanh chóng.
