Trong môi trường sản xuất công nghiệp hiện đại, một sự cố cơ khí đột ngột không chỉ gây gián đoạn dây chuyền mà còn kéo theo chi phí sửa chữa, tổn thất sản lượng và rủi ro an toàn khó lường. Thực tế cho thấy phần lớn các sự cố máy móc nghiêm trọng đều có dấu hiệu cảnh báo từ sớm, vấn đề là hệ thống giám sát có đủ nhạy để phát hiện hay không.

Đó chính là lý do cảm biến rung ngày càng trở thành thành phần không thể thiếu trong các hệ thống tự động hóa và bảo trì dự đoán hiện đại, đóng vai trò như "tai nghe" của nhà máy, lắng nghe liên tục mọi bất thường từ máy móc ngay cả khi mắt người không thể thấy.

SƠ LƯỢC VỀ CẢM BIẾN RUNG
Cảm biến rung là thiết bị chuyên dụng để phát hiện, đo lường và phân tích các dao động cơ học phát sinh từ máy móc trong quá trình vận hành. Thiết bị ghi nhận liên tục các thông số rung động theo thời gian thực và chuyển đổi thành tín hiệu điện chuẩn công nghiệp để truyền về hệ thống điều khiển trung tâm.

Điểm khác biệt cốt lõi của cảm biến rung so với các phương pháp giám sát truyền thống là tính chủ động. Thay vì chờ đến khi máy móc phát ra tiếng kêu bất thường, quá nhiệt hay ngừng hoạt động đột ngột, cảm biến độ rung theo dõi 24/7 và ghi nhận mọi sai lệch dù nhỏ nhất trong đặc tính rung động của thiết bị. Các tín hiệu cảnh báo sớm này cho phép kỹ sư can thiệp kịp thời trước khi sự cố thực sự xảy ra, chuyển hóa từ mô hình bảo trì bị động sang bảo trì dự đoán chủ động.

Những thiết bị này được thiết kế để đáp ứng các tiêu chuẩn đo lường khắt khe nhất trong môi trường công nghiệp, từ nhà máy chế biến thực phẩm cho đến giàn khoan dầu khí ngoài khơi, mang lại giá trị giám sát bền vững và nâng cao độ tin cậy toàn hệ thống.

Xem thêm: Cảm biến độ rung và 4 phân loại phổ biến

CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN RUNG

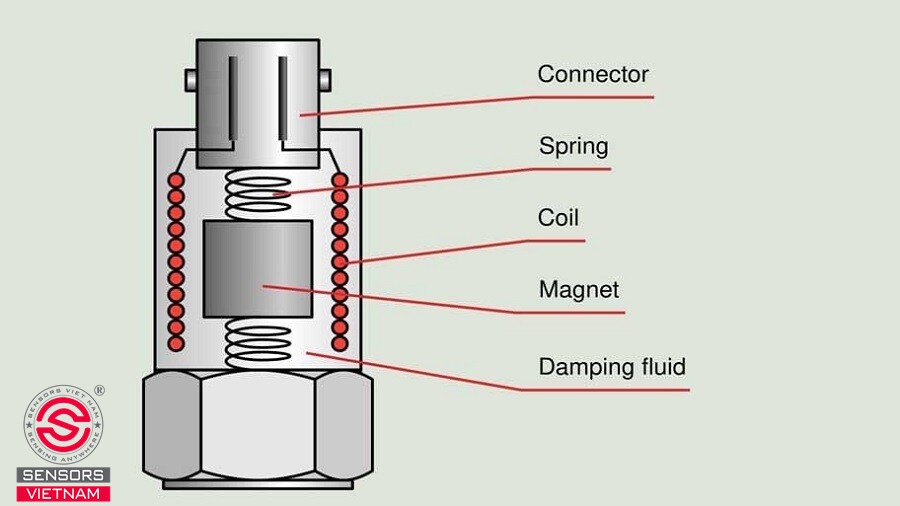

1. Cấu tạo cơ bản của một cảm biến rung
Một cảm biến rung công nghiệp tiêu chuẩn được cấu thành từ các thành phần chính sau:

• Lớp vỏ bảo vệ thường làm từ thép không gỉ 316L hoặc hợp kim nhôm anodized, đảm bảo độ bền cơ học cao, chống ăn mòn và chịu được môi trường công nghiệp khắc nghiệt.
• Vỏ thiết bị thường đạt cấp bảo vệ IP67 đến IP68, cho phép lắp đặt trong môi trường có bụi, dầu mỡ và tiếp xúc nước thường xuyên.
• Phần tử cảm biến là thành phần cốt lõi, thường sử dụng một trong hai công nghệ chính: tinh thể áp điện (piezoelectric) cho cảm biến gia tốc, hoặc cơ cấu cuộn dây và nam châm cho cảm biến vận tốc. Mỗi công nghệ có đặc tính đáp ứng tần số và dải đo khác nhau, phù hợp với từng loại máy móc và ứng dụng cụ thể.
• Mạch xử lý tín hiệu điện tử tích hợp bên trong thiết bị thực hiện khuếch đại tín hiệu thô, lọc nhiễu, bù nhiệt độ và chuyển đổi sang định dạng tín hiệu ngõ ra chuẩn công nghiệp. Các dòng cảm biến hiện đại còn tích hợp bộ xử lý DSP để tính toán giá trị RMS, đỉnh và phân tích phổ tần số ngay bên trong thiết bị.

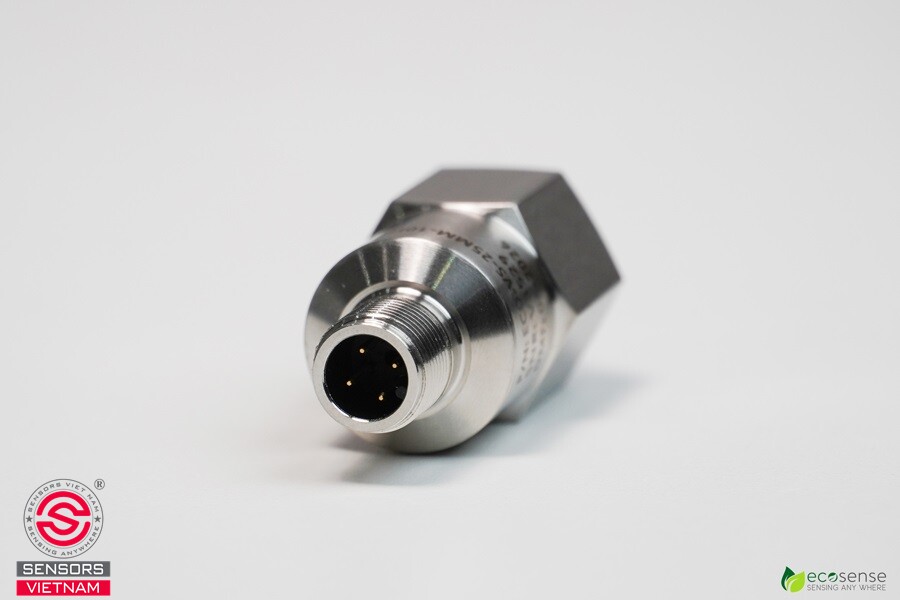

• Đầu kết nối cáp thường sử dụng chuẩn M12 hoặc M8 chống nước, đảm bảo kết nối bền vững trong môi trường có rung động liên tục và điều kiện thời tiết khắc nghiệt.

2. Nguyên lý hoạt động của cảm biến rung
Quy trình vận hành của cảm biến rung công nghiệp diễn ra theo chuỗi tuần tự như sau.
Bước 1: Khi máy móc vận hành, các dao động cơ học từ vỏ máy, bệ đỡ hoặc ổ trục truyền trực tiếp qua bề mặt lắp đặt vào lớp vỏ cảm biến và tác động lên phần tử nhạy cảm bên trong.

• Đối với công nghệ áp điện, lực cơ học làm biến dạng mạng tinh thể của vật liệu piezoelectric (thường là PZT hoặc thạch anh), sinh ra điện tích tỷ lệ thuận với lực rung tác động.
• Đối với công nghệ điện từ, dao động làm thay đổi từ thông qua cuộn dây, tạo ra suất điện động cảm ứng.

Bước 2: Tín hiệu điện thô này sau đó được mạch xử lý tích hợp khuếch đại, lọc nhiễu và chuyển đổi sang giá trị đo chuẩn, thường là vận tốc rung tính bằng mm/s (RMS) hoặc gia tốc tính bằng g (9,81 m/s²).

Bước 3: Giá trị này được chuyển thành tín hiệu ngõ ra chuẩn công nghiệp như 4 đến 20 mA, 0 đến 10V hoặc Modbus RTU RS485 và truyền liên tục về trung tâm điều khiển PLC, DCS hoặc hệ thống SCADA.

Bước 4: Tại trung tâm điều khiển, phần mềm so sánh giá trị rung đo được với các ngưỡng cảnh báo đã cài đặt theo tiêu chuẩn ISO 10816 hoặc ISO 20816, kích hoạt cảnh báo và ghi nhật ký khi phát hiện bất thường.

Xem thêm: Cảm biến đo độ rung động cơ

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN RUNG TRONG TỰ ĐỘNG HÓA
1. Giám sát động cơ điện và máy bơm

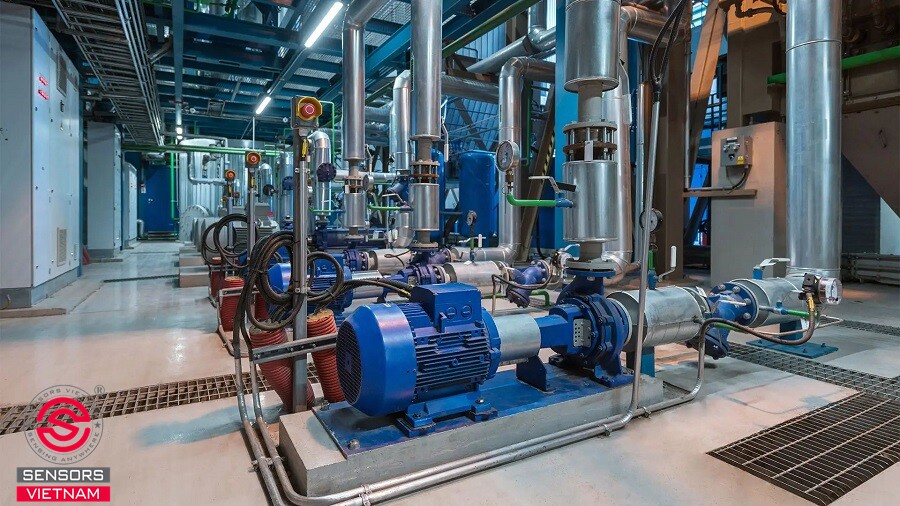

Đây là ứng dụng phổ biến nhất của cảm biến rung trong công nghiệp. Cảm biến được lắp đặt trực tiếp trên vỏ motor và bơm ly tâm công suất lớn tại các vị trí gần ổ trục nhất. Hệ thống giám sát liên tục phát hiện các dấu hiệu hư hỏng sớm như mất cân bằng rotor, lệch trục, mài mòn vòng bi, lỏng lẻo cơ học và cộng hưởng kết cấu từ khi chúng còn ở giai đoạn rất sơ khai, thường là hàng tuần đến hàng tháng trước khi dẫn đến sự cố thực sự.

2. Ngành dầu khí và hóa chất
Trong các nhà máy lọc dầu, khoan ngoài khơi và nhà máy hóa chất, cảm biến rung giám sát liên tục tuabin khí, máy nén ly tâm và pittong, quạt công nghiệp lớn và hộp số truyền động. Đây là những thiết bị mà chỉ một sự cố nhỏ cũng có thể dẫn đến hậu quả thảm khốc về an toàn và môi trường. Cảm biến rung sử dụng trong môi trường này thường bắt buộc phải đạt chứng nhận chống cháy nổ ATEX hoặc IECEx.

3. Ngành năng lượng tái tạo
Trong các trang trại điện gió, cảm biến rung được lắp đặt tại các vị trí then chốt của tuabin gió bao gồm ổ trục cánh quạt, hộp số, máy phát và tháp tuabin. Hệ thống giám sát phát hiện sớm tình trạng mất cân bằng cánh do đóng băng, mài mòn vòng bi hộp số và các hiện tượng cộng hưởng kết cấu, cho phép lập kế hoạch bảo trì tối ưu và tránh dừng máy khẩn cấp chi phí cao.

4. Ngành giấy và dệt may
Các máy xeo giấy, máy cán, máy dệt và máy nhuộm có hàng trăm trục lăn, ổ trục và cơ cấu truyền động vận hành liên tục ở tốc độ cao. Cảm biến rung giám sát đồng thời toàn bộ hệ thống, phát hiện sớm vòng bi mòn hay trục lăn mất cân bằng trước khi gây ra đứt băng hay hỏng hóc dây chuyền hàng loạt.

5. Hệ thống HVAC quy mô lớn
Trong các tòa nhà thương mại lớn, bệnh viện và trung tâm dữ liệu, cảm biến rung được tích hợp vào hệ thống BMS để giám sát chiller, cooling tower, AHU và quạt gió. Phát hiện sớm mất cân bằng cánh quạt hay vòng bi mòn giúp lên kế hoạch bảo trì trong giờ không cao điểm, tránh mất điện lạnh đột ngột gây ảnh hưởng đến vận hành tòa nhà.

6. Robot công nghiệp và máy CNC
Trong các trung tâm gia công và dây chuyền lắp ráp tự động, cảm biến rung tích hợp vào trục chính máy CNC và khớp robot để phát hiện mài mòn công cụ cắt, lỏng lẻo đầu kẹp và suy giảm độ chính xác của hệ thống dẫn hướng. Dữ liệu rung được sử dụng để tự động hiệu chỉnh hoặc dừng máy trước khi tạo ra sản phẩm lỗi.

Xem thêm: Cảm biến đo độ rung động cơ

ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN RUNG TRONG TỰ ĐỘNG HÓA
Không đơn thuần là công cụ đo lường, cảm biến rung mang lại những giá trị thiết thực và có thể định lượng được cho hoạt động sản xuất.

• Ngăn ngừa sự cố đột ngột: Thiết bị phát hiện sớm các lỗi cơ khí tiềm ẩn như lệch trục, mất cân bằng động, mài mòn vòng bi và lỏng lẻo cơ cấu truyền động từ khi chúng mới bắt đầu hình thành, cho phép can thiệp trong khung giờ kế hoạch thay vì đối phó với sự cố bất ngờ giữa ca sản xuất.
• Tối ưu hóa chi phí bảo trì: Bảo trì dự đoán dựa trên dữ liệu cảm biến rung tiết kiệm từ 25 đến 30% chi phí so với bảo trì định kỳ cố định và từ 40 đến 50% so với bảo trì phản ứng sau sự cố.
• Tích hợp liền mạch vào hệ thống tự động hóa nhờ tín hiệu ngõ ra chuẩn công nghiệp 4 đến 20 mA, 0 đến 10V hoặc Modbus RTU RS485 tương thích trực tiếp với PLC, DCS và SCADA mà không cần thiết bị chuyển đổi trung gian.
• Độ bền cao trong môi trường khắc nghiệt nhờ vỏ thép không gỉ, cấp bảo vệ IP67 đến IP68, hoạt động ổn định trong dải nhiệt độ rộng từ âm 50°C đến 90°C và khả năng chịu được hóa chất ăn mòn.
• Nền tảng cho bảo trì dự đoán và IoT vì dữ liệu rung liên tục là nguyên liệu đầu vào cho các hệ thống phân tích AI/ML thế hệ mới, cho phép xây dựng mô hình dự đoán tuổi thọ thiết bị và lên kế hoạch bảo trì tự động dựa trên trạng thái thực tế.

Xem thêm: Cảm biến nồng độ khí CO

THÔNG SỐ KỸ THUẬT TIÊU CHUẨN CỦA CẢM BIẾN RUNG CÔNG NGHIỆP
Khi lựa chọn cảm biến rung, các thông số kỹ thuật sau đây cần được đối chiếu kỹ với yêu cầu ứng dụng thực tế.

• Dải đo vận tốc rung: thường có các tùy chọn 0 đến 10 mm/s, 0 đến 25 mm/s, 0 đến 50 mm/s và 0 đến 100 mm/s dựa trên mức rung động vận hành bình thường của máy.
• Dải tần số đáp ứng trải từ 10 đến 10.000 Hz trong các dòng cảm biến công nghiệp tiêu chuẩn.
• Tín hiệu ngõ ra chuẩn công nghiệp bao gồm 4 đến 20 mA, 0 đến 10V DC và Modbus RTU RS485, tương thích trực tiếp với hầu hết PLC và hệ thống SCADA trên thị trường.
• Điều kiện môi trường và cấp bảo vệ IP67 đến IP68 cho phép vận hành ổn định trong dải nhiệt độ âm 50°C đến 90°C, phù hợp cho cả ứng dụng trong nhà lẫn ngoài trời.
• Độ chính xác thường đạt ±1 đến ±3% toàn thang đo trong điều kiện nhiệt độ tham chiếu, với thông số bù nhiệt độ giúp duy trì độ chính xác trên toàn dải nhiệt độ vận hành.

Xem thêm: Cảm biến độ rung ECO-VS

Cảm biến rung đang trở thành thành phần tiêu chuẩn trong mọi hệ thống tự động hóa và bảo trì công nghiệp hiện đại. Trong bối cảnh các nhà máy đang chuyển đổi mạnh mẽ sang mô hình sản xuất thông minh và bảo trì dự đoán dựa trên dữ liệu, đầu tư vào hệ thống giám sát rung động chính là đầu tư vào sự ổn định, hiệu quả và khả năng cạnh tranh dài hạn của doanh nghiệp.

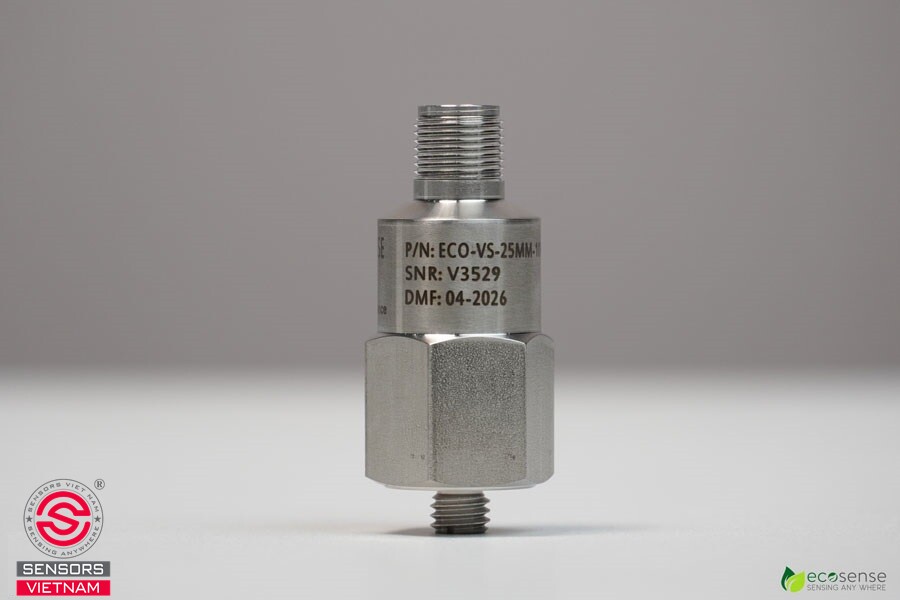

Sensors Việt Nam phân phối chính hãng các dòng cảm biến rung công nghiệp chất lượng cao, tiêu biểu là dòng ECO-VS với đầy đủ các tùy chọn dải đo, tín hiệu ngõ ra và cấp bảo vệ, đáp ứng mọi yêu cầu từ giám sát động cơ thông thường đến các ứng dụng công nghiệp nặng đòi hỏi độ tin cậy cao nhất. Liên hệ ngay để nhận tư vấn chi tiết!
