Germane là một trong những loại khí đặc chủng được biết đến rộng rãi trong ngành công nghiệp bán dẫn, đóng vai trò quan trọng trong quy trình sản xuất chip, cáp quang và các vật liệu công nghệ cao. Đi kèm với vai trò đó là mức độ độc tính đáng kể, đòi hỏi các nhà máy phải trang bị hệ thống giám sát khí chuyên biệt. Bài viết dưới đây sẽ giúp bạn hiểu rõ về khí GeH4, cách hoạt động của cảm biến khí GeH4 (Germane) và những lưu ý quan trọng khi lựa chọn thiết bị phù hợp.

SƠ LƯỢC VỀ KHÍ GeH4 VÀ CẢM BIẾN KHÍ GeH4 (GERMANE)

Khí GeH4 là gì mà cần kiểm soát chặt chẽ?
Germane (công thức hóa học GeH4) là hợp chất khí giữa Germani và Hydro, không màu, có mùi khó chịu nhẹ giống trứng thối ở nồng độ cao. Đây là loại khí được sử dụng chủ yếu làm nguồn cung cấp germani trong quy trình lắng đọng hơi hóa học (CVD), sản xuất sợi quang học, pin mặt trời màng mỏng và một số loại linh kiện bán dẫn đặc thù.

Về độ độc, GeH4 được xếp vào nhóm khí độc cao đối với hệ hô hấp và máu. Tiếp xúc ở nồng độ thấp có thể gây đau đầu, chóng mặt, buồn nôn. Ở nồng độ cao hơn, khí này có khả năng gây tổn thương phổi, tan máu và ảnh hưởng đến hệ thần kinh trung ương. Giới hạn phơi nhiễm cho phép theo khuyến cáo của nhiều tổ chức an toàn lao động chỉ ở mức vài phần triệu (ppm), cho thấy đây là loại khí cần được giám sát ở ngưỡng cực thấp.

Ngoài độc tính, GeH4 còn là khí dễ cháy, có thể tự bốc cháy khi tiếp xúc với không khí trong một số điều kiện nhất định. Chính vì kết hợp giữa độc tính cao và nguy cơ cháy nổ, các khu vực sử dụng Germane bắt buộc phải có hệ thống cảnh báo khí hoạt động liên tục.

Những điều cần biết về cảm biến khí GeH4

Cảm biến khí GeH4 là thiết bị chuyên dụng dùng để phát hiện sự hiện diện của khí germane trong không khí, thường ở dải đo ppb (phần tỷ) hoặc ppm (phần triệu) tùy theo yêu cầu của từng ứng dụng. Thiết bị này thường được lắp đặt tại các khu vực có nguy cơ rò rỉ cao như phòng chứa bình khí, hệ thống đường ống dẫn khí đặc chủng và khu vực buồng phản ứng CVD.

Khi lựa chọn cảm biến khí GeH4, người dùng cần quan tâm đến các yếu tố như dải đo phù hợp với đặc thù nhà máy, độ nhạy đủ để phát hiện rò rỉ ở nồng độ rất thấp, thời gian đáp ứng nhanh và khả năng chống nhiễu chéo với các khí đặc chủng khác thường xuất hiện cùng khu vực như Arsine (AsH3), Phosphine (PH3) hay Silane (SiH4).

CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CẢM BIẾN KHÍ GeH4 (GERMANE)

Cấu tạo cơ bản cảm biến khí GeH4 (Germane)

Một hệ thống cảm biến khí GeH4 tiêu chuẩn thường bao gồm các bộ phận chính sau:

• Đầu dò cảm biến (sensor head), nơi tiếp xúc trực tiếp với môi trường và phát hiện phân tử khí Germane
• Bộ xử lý tín hiệu, có nhiệm vụ chuyển đổi tín hiệu từ đầu dò thành giá trị nồng độ khí cụ thể
• Bộ điều khiển và màn hình hiển thị, cho phép người vận hành theo dõi nồng độ và cài đặt ngưỡng cảnh báo
• Còi và đèn cảnh báo tại chỗ, phát tín hiệu khi nồng độ vượt ngưỡng an toàn
• Ngõ ra tín hiệu công nghiệp như 4 20mA, Relay hoặc Modbus, giúp kết nối với tủ điều khiển trung tâm hoặc hệ thống PLC, SCADA

Nguyên lý vận hành cảm biến khí GeH4

Phần lớn cảm biến khí GeH4 trên thị trường hiện nay hoạt động dựa trên công nghệ điện hóa. Khi phân tử khí Germane tiếp xúc với bề mặt điện cực cảm biến, một phản ứng oxy hóa khử xảy ra và sinh ra dòng điện có cường độ tỷ lệ thuận với nồng độ khí trong không khí. Tín hiệu điện này sau đó được bộ xử lý chuyển đổi thành giá trị ppm hoặc ppb hiển thị trên màn hình.

Bên cạnh công nghệ điện hóa, một số dòng cảm biến cao cấp còn ứng dụng công nghệ bán dẫn oxit kim loại hoặc công nghệ quang học hấp thụ để đạt độ nhạy cao hơn, phù hợp với các khu vực yêu cầu giám sát ở nồng độ cực thấp trong ngành bán dẫn. Dù khác nhau về công nghệ nền tảng, mục tiêu chung của các cảm biến này đều là phát hiện sớm rò rỉ khí trước khi nồng độ đạt ngưỡng gây nguy hiểm cho con người và thiết bị.

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN KHÍ GeH4 (GERMANE)

Khí GeH4 được sử dụng trong một số ngành công nghiệp công nghệ cao, do đó cảm biến khí GeH4 cũng được lắp đặt tập trung tại các lĩnh vực sau:

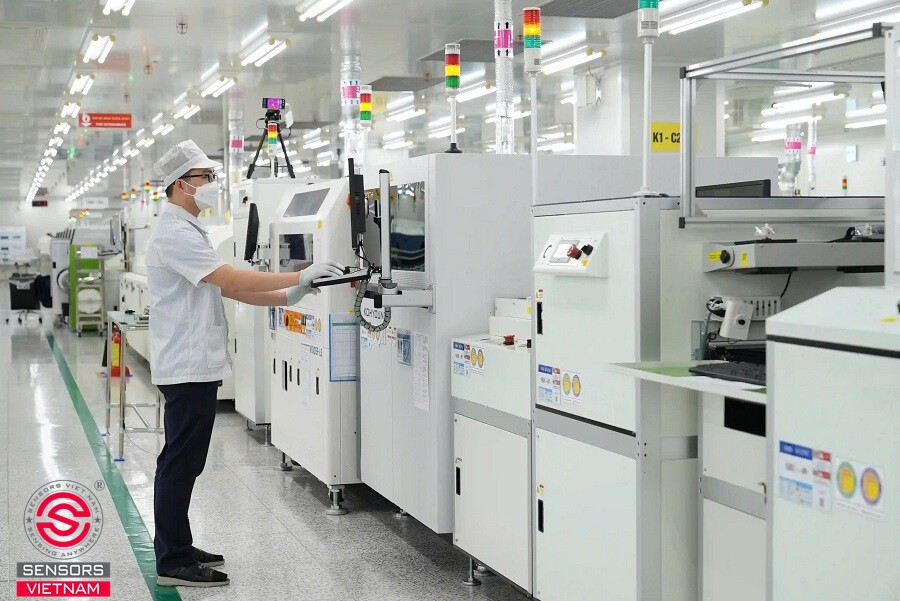

• Sản xuất chất bán dẫn và vi mạch điện tử, nơi Germane được dùng làm nguồn Germani trong quy trình lắng đọng hơi hóa học
• Sản xuất sợi quang học, phục vụ ngành viễn thông và truyền dẫn dữ liệu tốc độ cao
• Sản xuất pin năng lượng mặt trời màng mỏng, đặc biệt là các dòng pin thế hệ mới sử dụng vật liệu Germani
• Phòng thí nghiệm nghiên cứu vật liệu bán dẫn và các trung tâm phát triển công nghệ cao
• Kho chứa, khu vực chiết nạp và vận chuyển khí công nghiệp đặc chủng

Tại các khu vực này, cảm biến khí GeH4 thường được bố trí thành hệ thống nhiều điểm đo, tích hợp với hệ thống thông gió tự động và liên động với dây chuyền sản xuất. Khi phát hiện rò rỉ vượt ngưỡng, hệ thống sẽ tự động kích hoạt cảnh báo, bật quạt hút khẩn cấp và trong nhiều trường hợp sẽ tự động ngắt nguồn cấp khí để đảm bảo an toàn tuyệt đối cho khu vực sản xuất.

CẢM BIẾN KHÍ GeH4 (GERMANE) PROSENSE, CHÍNH XÁC, ỔN ĐỊNH VÀ BỀN BỈ

Prosense là thương hiệu chuyên sản xuất cảm biến và thiết bị đo lường công nghiệp, được nhiều nhà máy trên thế giới tin dùng nhờ độ chính xác cao và độ bền vượt trội trong môi trường vận hành khắc nghiệt. Với định hướng phát triển sản phẩm chuyên sâu cho ngành công nghiệp nặng và công nghệ cao, Prosense luôn đặt tiêu chí an toàn và độ tin cậy lên hàng đầu trong từng dòng sản phẩm, bao gồm cả các dòng cảm biến khí đặc chủng như GeH4.

Các dòng cảm biến khí GeH4 của Prosense được thiết kế để đáp ứng những yêu cầu khắt khe nhất trong ngành bán dẫn và công nghiệp công nghệ cao, với những ưu điểm nổi bật sau:

• Độ nhạy cao, có khả năng phát hiện khí Germane ở nồng độ rất thấp, phù hợp với tiêu chuẩn giám sát nghiêm ngặt của ngành bán dẫn
• Thời gian đáp ứng nhanh, giúp hệ thống cảnh báo và liên động an toàn được kích hoạt kịp thời, giảm thiểu tối đa rủi ro phơi nhiễm
• Thiết kế bền bỉ, chống chịu tốt trong môi trường công nghiệp có yêu cầu vệ sinh, nhiệt độ và độ ẩm khắt khe
• Khả năng tích hợp linh hoạt với các hệ thống điều khiển hiện có thông qua tín hiệu ngõ ra chuẩn công nghiệp
• Dễ dàng bảo trì, hiệu chuẩn định kỳ, giúp giảm chi phí vận hành trong dài hạn

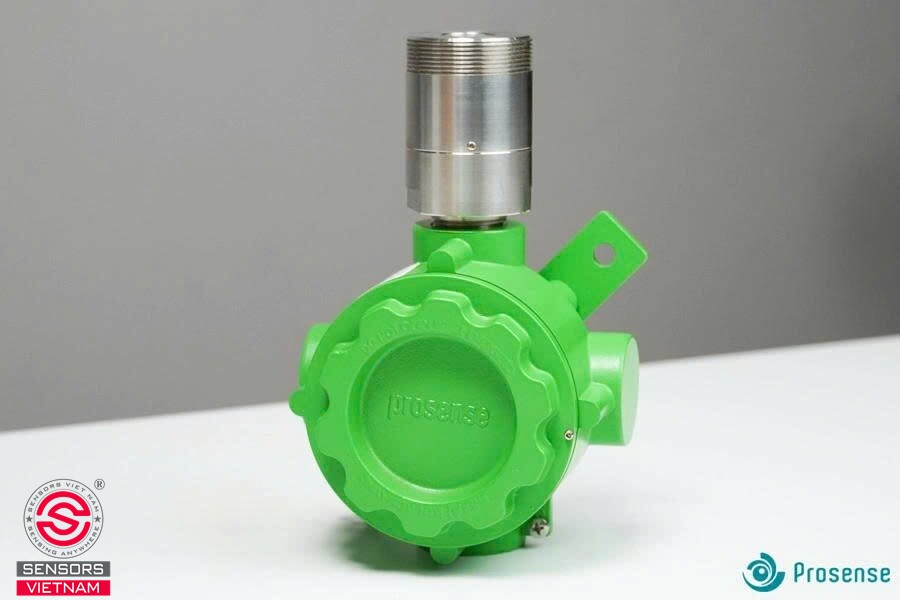

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NỒNG ĐỘ KHÍ GeH4 PQD-S-8934-SS

- Khí Gas:GERMANE/ GeH4
- Dải đo: 0-1 pmm
- Ngõ ra: 4-20mA, RS485
- Nguồn cấp 24VDC
- Tiêu chuẩn chống cháy nổ: ATEX II 2G Ex db IIC T5/T4 Gb
- Class: Zone 1 or Zone 2
- Vật liệu: SS316L
- Xuất xứ: PROSENSE/Turkey
- Bảo hành 12 tháng, CO/CQ

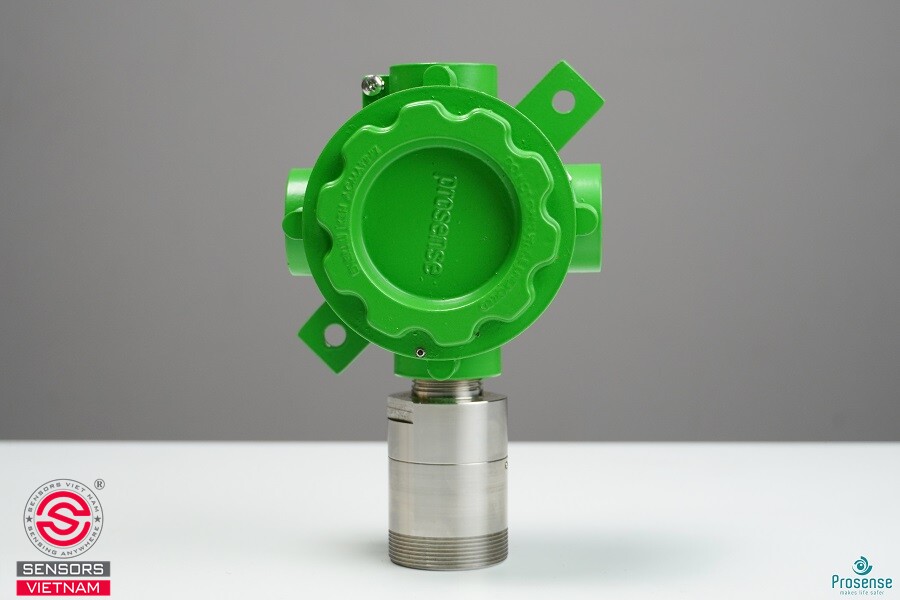

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN KHÍ GERMANE (GeH4) P-8934-R

- Khí Gas:GERMANE/ GeH4
- Dải đo: 0-1 pmm
- Ngõ ra: 4-20mA, RS485,Relay
- Nguồn cấp 24VDC
- Tiêu chuẩn chống cháy nổ: ATEX II 2G Ex db IIC T5/T4 Gb
- Class: Zone 1 or Zone 2
- Vật liệu: Nhôm đúc nguyên khối
- Xuất xứ: PROSENSE/Turkey
- Bảo hành 12 tháng, CO/CQ

→ Xem thêm: Dòng sản phẩm cảm biến khí Germane (GeH4) phân phối bởi Sensors Việt Nam

MUA CẢM BIẾN KHÍ GERMANE (GeH4) CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Sensors Việt Nam hiện là đơn vị cung cấp các giải pháp đo lường, cảm biến và tự động hóa tiên tiến - trong đó có cảm biến khí GeH4. Chúng tôi sở hữu danh mục sản phẩm đa dạng, chính hãng và đến từ các ông lớn hàng đầu thế giới - tự tin đáp ứng toàn diện nhu cầu ứng dụng của khách hàng.

Tại sao bạn nên chọn giải pháp/sản phẩm từ Sensors Việt Nam?

• Hàng chính hãng 100% từ các thương hiệu hàng đầu thế giới.
• Hệ sinh thái thiết bị toàn diện.
• Giá cả cạnh tranh hàng đầu thị trường.
• Giao hàng nhanh chóng trên toàn quốc.
• Tư vấn giải pháp cá nhân hoá hoàn toàn miễn phí cùng đội ngũ kỹ sư chuyên nghiệp.
• Cam kết chất lượng sản phẩm - chính hãng, đầy đủ CO/CQ, bảo hành dài hạn.

Mọi thông tin chi tiết và nhu cầu đặt hàng cảm biến khí GeH4, bạn vui lòng liên hệ trực tiếp với Sensors Việt Nam để được hỗ trợ nhanh chóng, tận tình nhất!
