Cảm biến lưu lượng là thiết bị thiết yếu được sử dụng để đo lường lưu lượng dòng chảy chất lỏng và khí trong các ứng dụng khác nhau, từ quy trình công nghiệp đến thiết bị y tế. Những cảm biến này đóng một vai trò quan trọng trong việc đảm bảo giám sát và kiểm soát chính xác động lực học chất lỏng, điều này rất quan trọng để đảm bảo hiệu quả, an toàn và hiệu suất tối ưu trong nhiều hệ thống.

Cảm biến lưu lượng là gì?
Cảm biến lưu lượng, còn được gọi là đồng hồ đo lưu lượng, là thiết bị đo tốc độ dòng chảy hoặc lượng khí hoặc chất lỏng di chuyển qua đường ống hoặc ống dẫn. Phép đo có thể được biểu thị dưới dạng thể tích trên thời gian (ví dụ: lít trên phút) hoặc khối lượng trên thời gian (ví dụ: kilôgam trên giờ). Cảm biến lưu lượng chuyển đổi lượng vật lý của dòng chảy thành tín hiệu điện có thể được theo dõi, hiển thị và ghi lại cho các ứng dụng khác nhau.

Cảm biến lưu lượng chênh lệch áp suất (Differential pressure flow sensors)
Cảm biến lưu lượng dịch chuyển dương (Positive displacement sensors)
Cảm biến lưu lượng tuabin (Turbine flow sensors)
Cảm biến lưu lượng điện từ (Electromagnetic flow sensors)
Cảm biến lưu lượng siêu âm ( Ultrasonic flow sensors)
Cảm biến lưu lượng khối nhiệt (Thermal Mass Flow sensors)
Cảm biến lưu lượng Coriolis (Coriolis flow sensors)
Cảm biến dòng xoáy (Vortex flow sensors)

Các loại cảm biến lưu lượng
Cảm biến lưu lượng (Flow Sensor hoặc Flow Meter) là thiết bị dùng để đo tốc độ và lượng chất lỏng hoặc khí đi qua một đường ống. Nguyên lý làm việc của cảm biến lưu lượng phụ thuộc vào loại cảm biến, mỗi công nghệ có cơ chế đo khác nhau nhằm đáp ứng yêu cầu ứng dụng cụ thể trong công nghiệp, HVAC, xử lý nước hay dầu khí. Dưới đây là tổng quan nguyên lý hoạt động của các loại cảm biến lưu lượng phổ biến hiện nay:

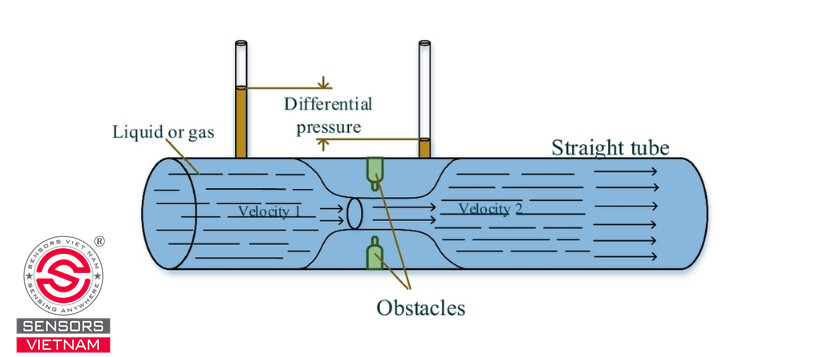

Cảm biến lưu lượng chênh lệch áp suất (Differential Pressure Flow Sensor)

Loại cảm biến này sử dụng phần tử thu hẹp dòng chảy như tấm lỗ (Orifice Plate), ống Venturi hoặc ống Pitot để tạo ra sự sụt áp tỷ lệ thuận với vận tốc dòng chảy. Phần tử đo áp suất chênh lệch ghi nhận giá trị ΔP, và lưu lượng được tính toán dựa trên phương trình Bernoulli. Đây là phương pháp truyền thống, đáng tin cậy và được dùng phổ biến trong hệ thống công nghiệp.

Phù hợp cho quy trình công nghiệp, hệ thống HVAC, xử lý nước và năng lượng. Đây là một trong những công nghệ đo lưu lượng truyền thống và ổn định nhất.

Cảm biến lưu lượng dịch chuyển dương (Positive Displacement Flow Sensor)

Cảm biến hoạt động bằng cách chia dòng chất lỏng thành các thể tích nhỏ xác định. Mỗi vòng quay hoặc chu kỳ của bánh răng, piston hoặc rotor tương ứng với một thể tích cụ thể. Tổng số vòng quay được đếm để xác định tổng lưu lượng thực tế. Phương pháp này mang lại độ chính xác cao cho chất lỏng có độ nhớt cao như dầu hoặc hóa chất.

Thích hợp đo chất lỏng nhớt như dầu, nhiên liệu, hóa chất. Đây là loại cảm biến có độ chính xác cao và ổn định, đặc biệt trong các môi trường có độ nhớt biến đổi.

Cảm biến lưu lượng tuabin (Turbine Flow Sensor)

Khi chất lỏng đi qua, dòng chảy làm cánh tuabin quay. Tốc độ quay được phát hiện bằng cảm biến từ tính hoặc quang học, tỷ lệ tuyến tính với tốc độ dòng chảy. Sau khi hiệu chuẩn, thiết bị cung cấp giá trị lưu lượng tức thời và tổng lưu lượng với độ chính xác cao, thường được dùng trong dầu khí, hóa chất và HVAC.

Phổ biến trong đo nước, nhiên liệu, dầu và các ứng dụng HVAC. Ưu điểm là phản hồi nhanh, độ chính xác cao và thích hợp cho chất lỏng sạch.

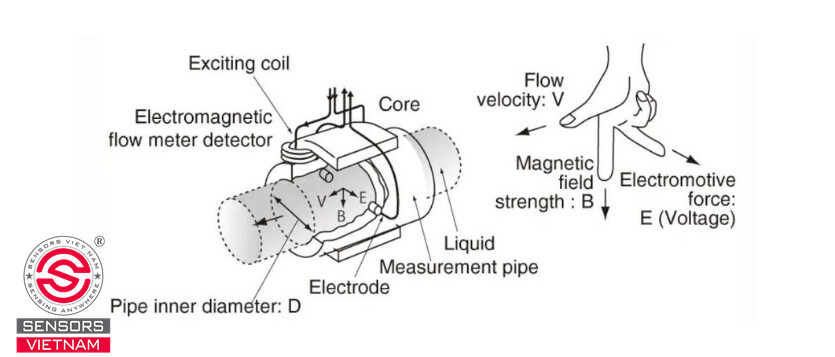

Cảm biến lưu lượng điện từ (Electromagnetic Flow Sensor)

Cảm biến điện từ tạo ra từ trường vuông góc với hướng dòng chảy. Khi chất lỏng dẫn điện di chuyển qua từ trường, nó sinh ra một điện áp cảm ứng tỷ lệ với vận tốc dòng chảy. Điện áp này được đo qua các điện cực để xác định lưu lượng. Công nghệ này không có bộ phận chuyển động, thích hợp cho chất lỏng dẫn điện, nước thải, dung dịch hóa chất.

Thường được dùng trong xử lý nước, nước thải, hóa chất, thực phẩm và đồ uống. Ưu điểm nổi bật là không có bộ phận chuyển động, độ chính xác cao, và bảo trì thấp.

Cảm biến lưu lượng siêu âm (Ultrasonic Flow Sensor)

Có hai nguyên lý chính:

Dạng thời gian chuyển tiếp (Transit-time): đo sự chênh lệch thời gian truyền sóng âm theo và ngược hướng dòng chảy.

Dạng Doppler: đo sự thay đổi tần số sóng âm phản xạ từ các hạt hoặc bong bóng trong chất lỏng.
Cả hai đều cung cấp kết quả đo không xâm nhập, phù hợp với đường ống kín hoặc chất lỏng ăn mòn.

Phù hợp cho đo lưu lượng không xâm lấn, đặc biệt trong chất lỏng sạch hoặc có ít tạp chất. Loại cảm biến này thường được gắn ngoài ống và dễ lắp đặt.

Cảm biến lưu lượng khối nhiệt (Thermal Mass Flow Sensor)

Cảm biến sử dụng phần tử gia nhiệt và đầu dò nhiệt độ. Khi dòng khí đi qua, nó mang nhiệt đi, làm thay đổi nhiệt độ cảm biến. Mức độ tản nhiệt tỷ lệ với lưu lượng khối của khí. Công nghệ này lý tưởng cho đo gió, khí nén, khí tự nhiên trong hệ thống HVAC và công nghiệp.

Được sử dụng phổ biến trong HVAC, giám sát khí công nghiệp, sản xuất chất bán dẫn và năng lượng tái tạo. Ưu điểm là đo trực tiếp khối lượng khí mà không cần bù nhiệt độ hay áp suất.

Cảm biến lưu lượng Coriolis (Coriolis Flow Sensor)

Cảm biến Coriolis hoạt động dựa trên lực Coriolis sinh ra khi chất lỏng di chuyển qua ống rung. Lực này làm ống xoắn nhẹ, và độ xoắn được đo để tính ra lưu lượng khối lượng. Đây là công nghệ chính xác nhất hiện nay, có thể đo được khối lượng, mật độ và nhiệt độ dòng chảy cùng lúc.

Cảm biến Coriolis cung cấp độ chính xác cực cao, đo được khối lượng, mật độ và nhiệt độ cùng lúc. Ứng dụng trong dầu khí, dược phẩm, hóa chất và thực phẩm cao cấp.

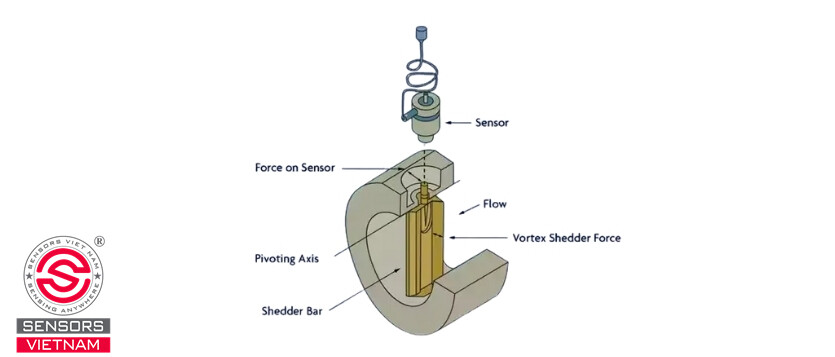

Cảm biến dòng xoáy (Vortex Flow Sensor)

Cảm biến lưu lượng dòng xoáy đo tốc độ dòng chảy bằng cách phát hiện tần số của các dòng xoáy do một khối vô tội vạ đặt trong dòng chảy. Tần số đổ xoáy tỷ lệ thuận với tốc độ dòng chảy.

Thường dùng trong đo hơi nước, khí nén, nước sạch và chất lỏng công nghiệp ổn định. Loại cảm biến này bền, ít bảo trì và thích hợp cho môi trường áp suất cao.

Ứng dụng của cảm biến lưu lượng
Cảm biến lưu lượng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng nhờ khả năng đo, giám sát và kiểm soát tốc độ dòng chảy của chất lỏng hoặc khí một cách chính xác và liên tục. Thông qua việc theo dõi lưu lượng, các kỹ sư có thể đảm bảo quy trình vận hành ổn định, phát hiện sự cố rò rỉ, tối ưu năng lượng và duy trì chất lượng sản phẩm. Từ dây chuyền sản xuất công nghiệp, hệ thống HVAC, y tế, đến quản lý nước và năng lượng, cảm biến lưu lượng đóng vai trò quan trọng trong việc nâng cao hiệu suất và an toàn của hệ thống.

Quy trình công nghiệp
Trong các nhà máy hóa chất, hóa dầu hay thực phẩm – đồ uống, cảm biến lưu lượng giúp kiểm soát chính xác lượng chất lỏng hoặc khí trong quy trình phản ứng, trộn hoặc chiết rót. Việc đo lường chính xác không chỉ đảm bảo tỷ lệ pha trộn ổn định, mà còn giúp duy trì chất lượng và độ đồng nhất của sản phẩm. Đặc biệt, trong ngành hóa dầu, cảm biến lưu lượng đóng vai trò giám sát dòng chảy của hydrocarbon và khí để tối ưu hóa hiệu suất và đảm bảo an toàn vận hành.

Hệ thống HVAC
Trong lĩnh vực sưởi, thông gió và điều hòa không khí, cảm biến lưu lượng được sử dụng để giám sát luồng không khí, lưu lượng nước lạnh hoặc chất làm lạnh. Dữ liệu từ cảm biến giúp hệ thống điều chỉnh công suất làm mát – sưởi ấm phù hợp, góp phần tiết kiệm năng lượng và duy trì môi trường trong nhà ổn định. Đồng thời, cảm biến còn hỗ trợ kiểm tra hiệu quả của hệ thống và phát hiện tắc nghẽn hay rò rỉ trong ống dẫn.

Thiết bị y tế
Trong y học hiện đại, cảm biến lưu lượng đóng vai trò thiết yếu trong các thiết bị hô hấp, máy thở và máy gây mê, giúp kiểm soát chính xác lượng khí và thuốc đưa vào cơ thể. Ngoài ra, trong máy lọc máu hoặc bơm tiêm truyền, cảm biến giúp đảm bảo tốc độ dòng chảy ổn định, giảm thiểu sai sót trong quá trình điều trị và nâng cao độ an toàn cho bệnh nhân.

Quản lý nước và nước thải
Trong các hệ thống cấp thoát nước, cảm biến lưu lượng được sử dụng để giám sát dòng nước, phát hiện rò rỉ và kiểm soát lượng nước tiêu thụ. Ứng dụng này đặc biệt quan trọng trong các nhà máy xử lý nước và hệ thống thủy lợi, giúp tối ưu phân phối tài nguyên và ngăn ngừa thất thoát. Dữ liệu đo lưu lượng cũng giúp đánh giá hiệu quả vận hành và cải thiện quản lý mạng lưới cấp nước đô thị.

Ngành công nghiệp ô tô
Cảm biến lưu lượng được tích hợp trong hệ thống phun nhiên liệu nhằm kiểm soát lượng nhiên liệu cung cấp cho động cơ, giúp quá trình đốt cháy diễn ra tối ưu, giảm khí thải và tăng hiệu suất. Ngoài ra, chúng còn được dùng để theo dõi lưu lượng nước làm mát và đo lượng khí thải, góp phần đảm bảo vận hành an toàn và thân thiện với môi trường.

Ngành dầu khí
Trong công nghiệp dầu mỏ và khí đốt, cảm biến lưu lượng là thành phần trọng yếu trong việc giám sát dòng chảy dầu, khí hoặc hóa chất trong đường ống. Dữ liệu chính xác từ cảm biến giúp kiểm soát quá trình vận chuyển, lưu trữ và tinh chế, đồng thời phát hiện sớm rò rỉ hay tắc nghẽn, đảm bảo an toàn và hiệu quả cho toàn bộ hệ thống.

Điện tử dân dụng
Trong lĩnh vực dân dụng, cảm biến lưu lượng được ứng dụng trong đồng hồ nước thông minh để đo và hiển thị lượng nước tiêu thụ theo thời gian thực. Ngoài ra, chúng còn được tích hợp trong máy giặt, máy rửa bát hay các thiết bị gia dụng khác nhằm kiểm soát lượng nước sử dụng, tiết kiệm năng lượng và nâng cao trải nghiệm người dùng.

Ưu điểm của cảm biến lưu lượng
Độ chính xác cao và độ ổn định tuyệt vời
Một trong những ưu điểm nổi bật nhất của cảm biến lưu lượng là khả năng đo lưu lượng với độ chính xác cao và độ ổn định lâu dài. Dữ liệu đo được đảm bảo nhất quán, giúp kiểm soát quy trình chính xác, đặc biệt quan trọng trong các ngành đòi hỏi độ chính xác tuyệt đối như hóa chất, dược phẩm hoặc thực phẩm – đồ uống.

Giám sát thời gian thực
Cảm biến lưu lượng cho phép giám sát dòng chảy theo thời gian thực, phát hiện kịp thời những biến động bất thường như tắc nghẽn, rò rỉ hoặc thay đổi áp suất. Nhờ đó, hệ thống có thể phản ứng nhanh, ngăn ngừa sự cố và giảm thiểu tổn thất năng lượng hoặc nguyên liệu.

Độ bền và độ tin cậy cao
Hầu hết các cảm biến lưu lượng công nghiệp được thiết kế để hoạt động ổn định trong điều kiện khắc nghiệt, chịu được nhiệt độ cao, áp suất lớn hoặc môi trường ăn mòn. Nhờ vật liệu chế tạo bền bỉ và công nghệ cảm biến tiên tiến, thiết bị duy trì hiệu suất ổn định trong thời gian dài, giảm thiểu chi phí bảo trì.

Tính linh hoạt cao trong ứng dụng
Với nhiều nguyên lý hoạt động như điện từ, siêu âm, Coriolis hoặc tuabin, cảm biến lưu lượng có thể được lựa chọn cho hầu hết mọi loại chất lỏng hoặc khí. Sự đa dạng này mang lại tính linh hoạt cao, giúp thiết bị đáp ứng được yêu cầu đo lường trong các ngành công nghiệp khác nhau – từ năng lượng, dầu khí đến HVAC và nước thải.

Tăng cường an toàn vận hành
Cảm biến lưu lượng không chỉ giúp tối ưu hiệu suất mà còn góp phần nâng cao mức độ an toàn. Nhờ khả năng cảnh báo sớm khi phát hiện tình trạng dòng chảy bất thường, thiết bị giúp ngăn ngừa tai nạn, bảo vệ thiết bị và đảm bảo hệ thống vận hành ổn định, bền vững.
