CẢM BIẾN LƯU LƯỢNG GIÓ LÀ CẢM BIẾN DÙNG ĐO LƯU LƯỢNG GIÓ TRONG ĐƯỜNG ỐNG GIÓ ĐỂ GIÁM SÁT LƯU LƯỢNG VÀ ĐIỀU KHIỂN QUẠT THÔNG GIÓ.

Cảm biến lưu lượng gió thường được dùng trong các hệ thống HVAC, đo lưu lượng ống gió cấp, đo lưu lượng ống gió hồi, đo lưu lượng và vận tốc gió trong các ống gió điều hòa không khí, ống gió tầng hầm.

Cảm biến lưu lượng gió DPT-FLOW của HK INSTRUMENTS chuyên dùng đo lưu lượng gió, đo lưu lượng khí trong ống thông gió. Cảm biến lưu lượng ống gió DPT-FLOW cho phép đo lưu lượng ống gió vuông, ống gió chữ nhật và ống gió hình tròn một cách chính xác và ổn định lâu dài.

Cảm biến đo lưu lượng ống gió DPT-FLOW sử dụng nguyên lý chênh áp để tính toán lưu lượng gió trong ống gió. Cảm biến lưu lượng gió DPT-FLOW sẽ sử dụng bộ phụ kiện FLOXACT tương ứng với kích thước ống gió để lắp đặt phù hợp để tính toán lưu lượng trong ống gió một cách chính xác nhất.

TẠI SAO CHÚNG TA NÊN SỬ DỤNG CẢM BIẾN ĐO LƯỢNG GIÓ DPT-FLOW CỦA HK INSTRUMENTS?

Cảm biến lưu lượng gió DPT-FLOW sử dụng nguyên lý chênh áp gió để tính toán lưu lượng gió trong đường ống với độ chính xác cao.

Cảm biến lưu lượng gió DPT-FLOW cho phép cài đặt đơn vị lưu lượng gió, hệ số và hiển thị cũng như điều khiển thông qua tín hiệu ngõ ra dạng Analog 4-20mA/0-10V.

Cảm biến lưu lượng ống gió DPT-FLOW kết hợp với phụ kiện FLOXACT cho phép lắp đặt và đo lưu lượng mọi ống gió trong hệ HVAC từ 100mm đến 1500mm. Cảm biến lưu lượng ống gió là lý tưởng cho ứng dụng đo lưu lượng gió dễ dàng lắp đặt, cấu hình và ổn định lâu dài.

Cảm biến đo lưu lượng gió DPT-FLOW cho phép hiển thị trực tiếp lưu lượng gió trên màn hình và tự Autozero ổn định, chính xác.

HƯỚNG DẪN LẮP ĐẶT CẢM BIẾN LƯU LƯỢNG GIÓ VÀ PHỤ KIỆN FLOXACT HK INSTRUMENTS

1/ CẢM BIẾN LƯU LƯỢNG GIÓ

Cảm biến lưu lượng gió thông thường chúng ta sẽ chọn model DPT-FLOW-5000-AZ-D để tương thích với nhiều tốc độ gió khác nhau. Cảm biến lưu lượng này có chế độ AZ (Auto Zero) cho phép cảm biến TỰ HIỆU CHUẨN (Tự Calibration) mà không bị sai số sau thời gian sử dụng như các loại cảm biến khác trên thị trường.

Chức năng Auto Zero là một chức năng cực kỳ cao cấp mà không phải cảm biến lưu lượng gió nào cũng có, nó cho phép cảm biến hoạt động ổn định lâu dài mà ko cần hiệu chuẩn.

CẢM BIẾN LƯU LƯỢNG ỐNG GIÓ CÓ 4 MODEL TÙY CHỌN THEO LƯU LƯỢNG GIÓ

- Cảm biến lưu lượng gió DPT-Flow-1000-AZ-D

- Cảm biến lưu lượng gió DPT-Flow-2000-AZ-D

- Cảm biến lưu lượng gió DPT-Flow-5000-AZ-D

- Cảm biến lưu lượng gió DPT-Flow-7000-AZ-D

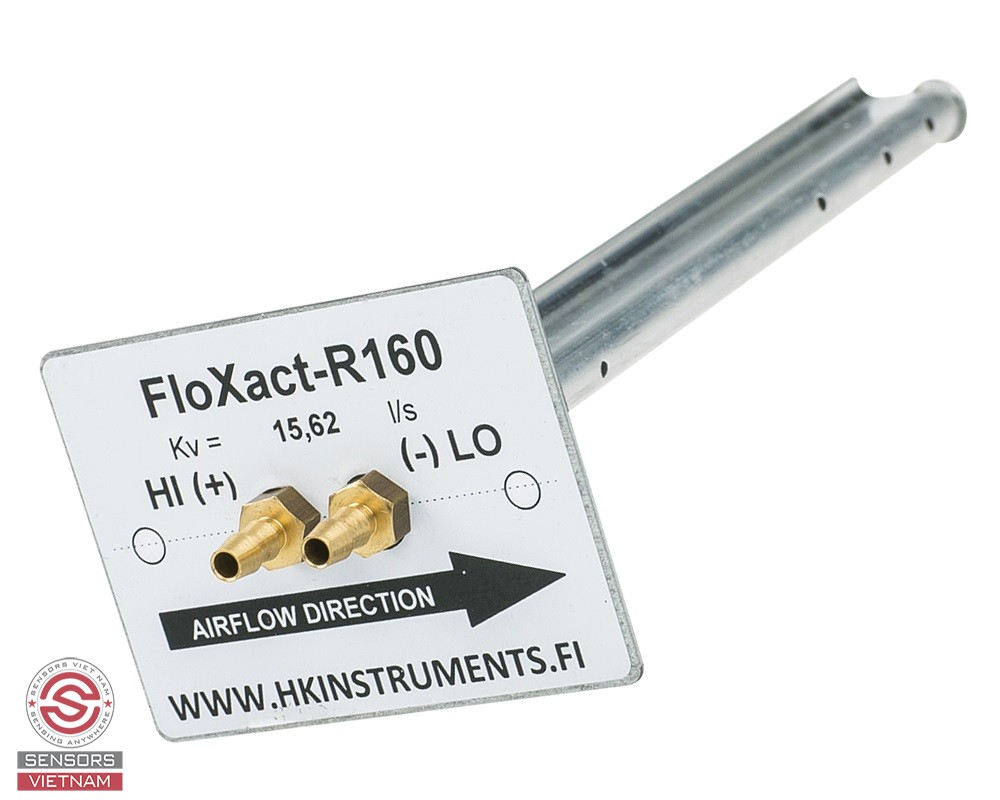

2/ PHỤ KIỆN GẮN ỐNG GIÓ

Tùy theo kích thước ống gió mà chúng ta lựa chọn phụ kiện đo lưu lượng gió FLOXACT phù hợp. Ở đây, chúng ta chia làm 2 loại ống gió khác nhau đó là ỐNG GIÓ VUÔNG/ CHỮ NHẬT và ỐNG GIÓ HÌNH TRÒN.

Đối với ống gió hình vuông kích thước 200x 200 mm thì chúng ta chọn phụ kiện FLOXACT L-200, ống gió tròn đường kính D=200 mm thì ta chọn phụ kiện FLOXACT R-200. Kích thước hoặc đường kính ống gió bao nhiêu thi chúng ta chọn kích thước và model của FLOXACT tương ứng cho từng loại để lắp đặt, khi đó lưu lượng gió đo được sẽ chính xác.

3/ CHỌN HỆ SỐ K ĐỂ CÀI ĐẶT CẢM BIẾN ĐO LƯU LƯỢNG ỐNG GIÓ

- Hệ số K tùy thuộc vào kích thước ống gió, model cảm biến để cài đặt như bên dưới. Đối với các ống gió có kích thước lớn thì chúng ta kết nối với phụ kiện T- CONNECT như hình bên dưới để bảo đảm kỹ thuật khi lắp đặt.
