Cảm biến PT1000 là đầu dò nhiệt độ loại RTD dùng platinum, có điện trở 1000 Ω tại 0°C, được dùng rộng rãi trong hệ thống HVAC, chiller, AHU, bơm nhiệt và các bộ điều khiển nhiệt độ hiện đại. Nhờ độ chính xác cao, tín hiệu ổn định theo thời gian và ít bị ảnh hưởng bởi điện trở dây dẫn, cảm biến nhiệt độ. Bài viết giải thích cấu tạo, nguyên lý, ứng dụng, tiêu chí chọn mua và cách phân biệt PT1000 2 dây, 3 dây, 4 dây.

PT1000: CẢM BIẾN PT1000 LÀ GÌ?

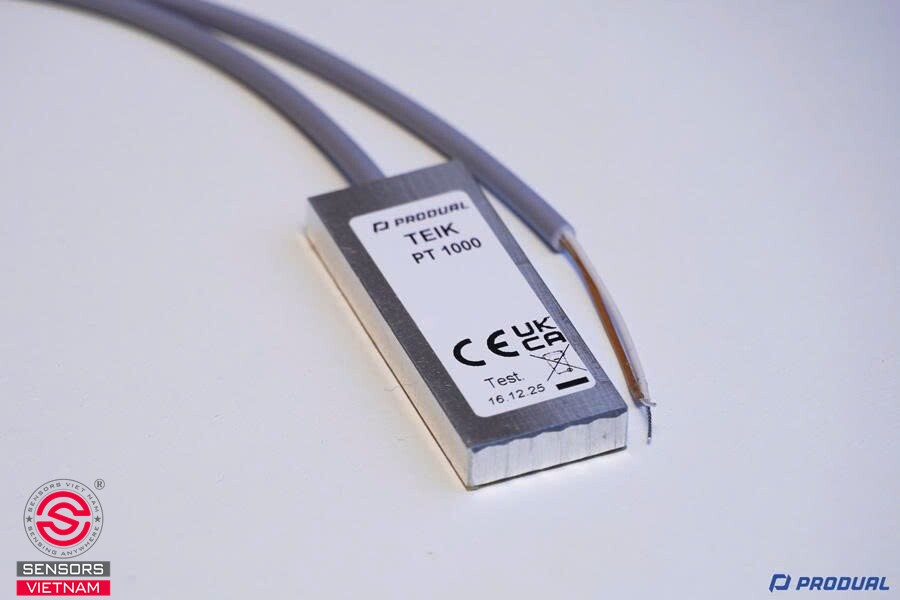

Cảm biến PT1000 là một loại RTD (cảm biến nhiệt độ điện trở). Phần tử đo được làm từ platinum - kim loại có quan hệ giữa điện trở và nhiệt độ rất đều và lặp lại tốt. Tên gọi “PT1000” nghĩa là điện trở danh định bằng 1000 Ω ở 0 °C. Khi nhiệt độ tăng, điện trở tăng theo, và bộ điều khiển dựa vào giá trị điện trở này để suy ra nhiệt độ thực.

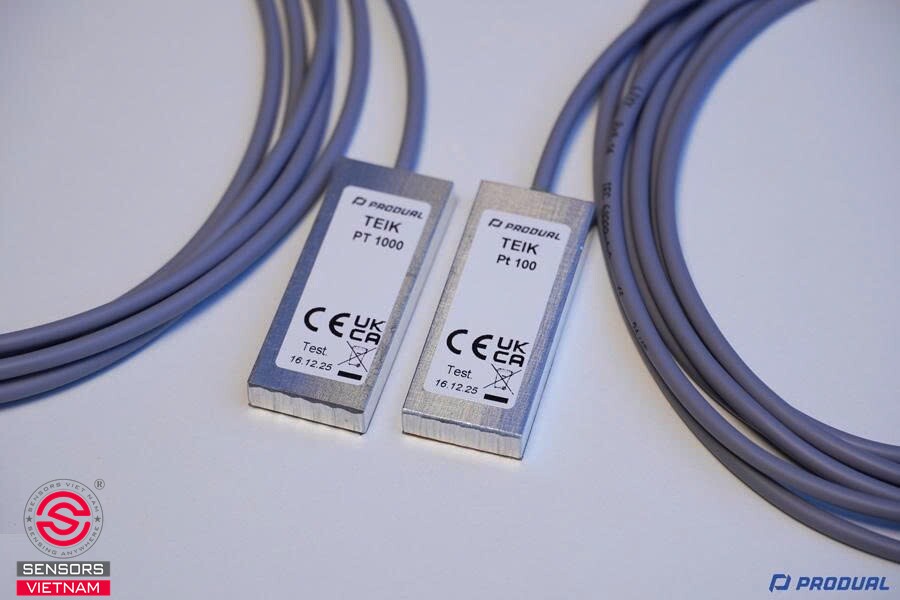

PT1000 thường được so sánh với PT100, loại có điện trở 100 Ω ở 0 °C và cùng họ platinum. Hai loại có đặc tính đường cong tương tự, khác nhau ở mức điện trở. Điện trở cao hơn giúp PT1000 có độ nhạy tín hiệu lớn hơn, nên rất hợp với các bộ điều khiển HVAC, bộ điều khiển DDC và thiết bị ghi dữ liệu có đầu vào được thiết kế cho loại cảm biến này.

CẤU TẠO CẢM BIẾN NHIỆT ĐỘ PT1000

Một đầu dò nhiệt độ PT1000 hoàn chỉnh gồm vài phần chính. Quan trọng nhất là phần tử platinum, thường có hai dạng. Dạng màng mỏng phủ một lớp platinum cực mỏng lên đế gốm, sau đó khắc laser để chỉnh điện trở về giá trị danh định. Dạng cuộn dây quấn dây platinum quanh lõi gốm hoặc thủy tinh. Trong HVAC, loại màng mỏng phổ biến hơn vì nhỏ gọn, giá hợp lý và phản hồi nhanh.

Phần tử được nối với dây dẫn, có thể là dây đồng mạ bạc hoặc mạ niken, rồi bọc cách điện bằng PVC, silicone hoặc PTFE tùy dải nhiệt độ làm việc. Bên ngoài là vỏ bảo vệ, thường bằng thép không gỉ như inox 304 hoặc 316, đôi khi bằng đồng thau hoặc nhựa kỹ thuật cho đầu dò phòng và đầu dò ống gió. Khoảng trống giữa phần tử và vỏ được lấp bằng vật liệu dẫn nhiệt và cách điện để truyền nhiệt nhanh và chống rung.

Tùy ứng dụng, phần thân đầu dò có thể là dạng que cắm, dạng áp ống, dạng gắn tường hoặc có thermowell để lắp vào đường ống mà không phải xả hệ thống khi thay cảm biến. Một số model tích hợp thêm bộ chuyển đổi để xuất tín hiệu 4-20 mA hoặc 0-10 V gửi về bộ điều khiển.

→ Xem thêm: Cảm biến nhiệt độ ống nước PT1000

NGUYÊN LÝ CẢM BIẾN NHIỆT ĐỘ PT1000

Nguyên lý của cảm biến PT1000 dựa trên hiện tượng điện trở của kim loại thay đổi theo nhiệt độ. Với platinum, sự thay đổi này gần như tuyến tính trong dải nhiệt độ làm việc thông thường của HVAC, và rất ổn định sau nhiều năm sử dụng. Đó là lý do platinum được chọn làm chuẩn cho các phép đo nhiệt độ công nghiệp. Bộ điều khiển cấp một dòng điện nhỏ qua cảm biến, đo điện áp rơi trên cảm biến, rồi tính ra điện trở theo định luật Ohm. Dòng đo cần giữ ở mức thấp theo khuyến cáo của nhà sản xuất thiết bị, vì dòng quá lớn làm phần tử tự nóng lên và gây sai số dương. Nhờ điện trở lớn, PT1000 tiêu thụ ít công suất hơn ở cùng mức điện áp kích thích, nên hiện tượng tự nóng thường nhẹ hơn so với PT100.

ỨNG DỤNG CẢM BIẾN NHIỆT ĐỘ PT1000

Trong hệ thống HVAC, cảm biến nhiệt độ PT1000 được sử dụng để giám sát nhiệt độ không khí, nước lạnh, nước nóng và các môi chất trong quá trình vận hành. Thiết bị có thể được lắp đặt tại AHU, FCU, đường ống nước và các thiết bị trao đổi nhiệt để cung cấp dữ liệu cho bộ điều khiển, giúp duy trì nhiệt độ theo giá trị cài đặt và tối ưu hoạt động của hệ thống.

Tại các thiết bị AHU và FCU, cảm biến PT1000 có thể được sử dụng để đo nhiệt độ gió cấp, gió hồi và không khí tươi, tùy theo thiết kế hệ thống. Dữ liệu đo giúp bộ điều khiển điều chỉnh van nước lạnh, damper gió và tốc độ quạt nhằm duy trì điều kiện nhiệt độ mong muốn trong không gian sử dụng. Đối với hệ thống chiller, boiler và bơm nhiệt, đầu dò nhiệt độ PT1000 có thể được lắp trên đường nước vào, đường nước ra và các vị trí trao đổi nhiệt để theo dõi nhiệt độ nước lạnh, nước nóng hoặc nước giải nhiệt.

Trong các hệ thống lạnh, cảm biến PT1000 còn có thể được sử dụng để giám sát nhiệt độ đường ống hút, đường ống đẩy và dàn trao đổi nhiệt khi cấu hình thiết bị đáp ứng yêu cầu của ứng dụng. Dữ liệu nhiệt độ hỗ trợ bộ điều khiển theo dõi trạng thái vận hành, quản lý chu trình xả đá và phát hiện những biến động nhiệt độ bất thường.

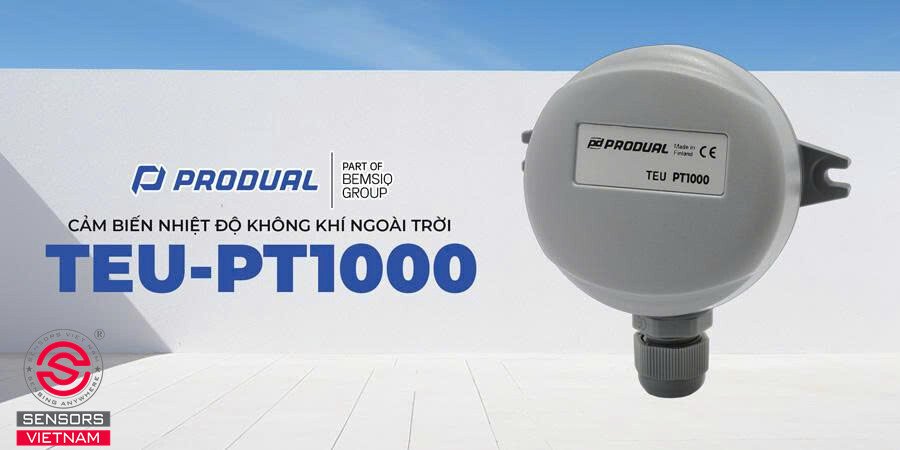

Bên cạnh đó, cảm biến nhiệt độ ngoài trời PT1000 được ứng dụng trong các hệ thống điều khiển bù nhiệt theo thời tiết. Dựa trên nhiệt độ môi trường bên ngoài, bộ điều khiển có thể điều chỉnh nhiệt độ nước cấp hoặc giá trị cài đặt để đáp ứng nhu cầu sưởi ấm, làm mát và tiết kiệm năng lượng. Trong hệ thống BMS và DDC, cảm biến PT1000 cung cấp dữ liệu nhiệt độ phục vụ giám sát tập trung, điều khiển tự động và quản lý hoạt động của các thiết bị HVAC.

Ứng dụng cảm biến PT1000 trong các ngành công nghiệp khác

Ngoài hệ thống HVAC, cảm biến nhiệt độ PT1000 công nghiệp còn được sử dụng trong nhiều ứng dụng cần giám sát và kiểm soát nhiệt độ. Trong hệ thống năng lượng mặt trời nhiệt, cảm biến giúp theo dõi nhiệt độ bộ thu nhiệt, bồn tích trữ và đường ống truyền nhiệt. Đối với thiết bị đo năng lượng nhiệt, PT1000 có thể được sử dụng để đo nhiệt độ nước cấp và nước hồi, cung cấp dữ liệu phục vụ tính toán năng lượng nhiệt tiêu thụ theo cấu hình của thiết bị.

Trong ngành thực phẩm và đồ uống, đầu dò nhiệt độ PT1000 có thể được ứng dụng tại bồn chứa, thiết bị gia nhiệt, hệ thống làm lạnh và kho bảo quản. Trong các thiết bị y tế, tủ bảo quản và hệ thống kiểm soát môi trường, cảm biến hỗ trợ theo dõi nhiệt độ theo yêu cầu vận hành. Ngoài ra, PT1000 còn được sử dụng trong máy móc, thiết bị điện tử và dây chuyền sản xuất công nghiệp để giám sát nhiệt độ, hỗ trợ điều khiển quá trình và cảnh báo khi nhiệt độ vượt ngưỡng cài đặt.

NHỮNG ĐIỀU CẦN CÂN NHẮC KHI CHỌN MUA CẢM BIẾN PT1000

Điều đầu tiên nên kiểm tra là bộ điều khiển hoặc module đầu vào của bạn có hỗ trợ PT1000 hay không. Nhiều thiết bị chỉ nhận PT100, Ni1000 hoặc NTC 10k, và nếu cắm nhầm loại, giá trị nhiệt độ hiển thị sẽ sai hoàn toàn.

Tiếp theo là dải đo và cấp chính xác. Hệ thống điều hòa tiện nghi thường làm việc trong khoảng nhiệt độ vừa phải, nhưng đầu dò cho đường ống hơi nóng hay môi chất đẩy cần chịu nhiệt cao hơn nhiều, nên phải xem lại vật liệu cáp và vỏ. Nếu ứng dụng cần sai số nhỏ, như đo chênh lệch nhiệt độ cấp và hồi để tính tải lạnh, Class A là lựa chọn nên cân nhắc thay vì Class B.

Hình thức đầu dò cũng quyết định hiệu quả đo. Đo khí cần đầu dò ống gió có chiều dài đủ để thăm dò dòng khí. Đo nước nên dùng thermowell để thay thế dễ dàng, còn đo bề mặt ống thì dùng loại áp ống kèm keo dẫn nhiệt và bọc cách nhiệt đúng cách. Vật liệu vỏ như inox 316 phù hợp môi trường ẩm hoặc có hóa chất, và cấp bảo vệ IP cần tương xứng với vị trí lắp đặt.

Cuối cùng là chiều dài cáp và cách đi dây. Dây dài, đi chung với dây động lực dễ gây nhiễu và sai số, đặc biệt với cảm biến 2 dây. Nên dùng cáp bọc chống nhiễu, tách khỏi dây công suất, và chọn nhà cung cấp có thông số rõ ràng về dung sai, thời gian đáp ứng và chứng nhận hiệu chuẩn nếu hệ thống yêu cầu.

→ Xem thêm: Cảm biến nhiệt độ NTC 10K

KHI NÀO NÊN SỬ DỤNG CẢM BIẾN PT1000 2 DÂY, 3 DÂY, 4 DÂY?

Cảm biến nhiệt độ PT1000 có các loại 2 dây, 3 dây và 4 dây, mỗi loại phù hợp với những yêu cầu đo nhiệt độ khác nhau. Số lượng dây dẫn ảnh hưởng đến cách thiết bị đo xử lý điện trở của dây, từ đó tác động đến độ chính xác của kết quả đo.

Trong quá trình lắp đặt, dây dẫn cũng có điện trở riêng. Khi khoảng cách từ cảm biến PT1000 đến bộ điều khiển càng xa, điện trở dây có thể ảnh hưởng đến giá trị nhiệt độ hiển thị. Nhờ điện trở danh định cao hơn PT100, cảm biến PT1000 ít bị ảnh hưởng tương đối bởi điện trở dây dẫn hơn trong cùng điều kiện đo. Tuy nhiên, nếu cần độ chính xác cao hoặc sử dụng cáp dài, việc lựa chọn đúng kiểu đấu dây vẫn rất quan trọng.

Cảm biến PT1000 2 dây

Cảm biến PT1000 2 dây có cấu tạo đơn giản, dễ lắp đặt và chi phí hợp lý. Hai dây dẫn vừa cấp dòng điện vừa truyền tín hiệu đo về bộ điều khiển, vì vậy điện trở của dây cũng được tính vào kết quả đo. Khi dây dẫn ngắn, sai số thường nhỏ hơn so với trường hợp sử dụng cáp dài.

Loại PT1000 2 dây thường được sử dụng trong hệ thống HVAC, điều hòa không khí, thiết bị giám sát nhiệt độ phòng và các ứng dụng không yêu cầu độ chính xác quá cao. Ví dụ, khi lắp cảm biến nhiệt độ PT1000 cho hệ thống điều hòa hoặc đường ống có khoảng cách gần bộ điều khiển, cấu hình 2 dây có thể đáp ứng tốt nhu cầu sử dụng.

Cảm biến PT1000 3 dây

Cảm biến PT1000 3 dây có thêm một dây dẫn để hỗ trợ bù ảnh hưởng của điện trở dây. Khi kết nối với bộ điều khiển tương thích, hệ thống có thể giảm sai số do dây dẫn gây ra, nhờ đó cải thiện độ chính xác so với cấu hình 2 dây.

Loại cảm biến PT1000 này phù hợp với các ứng dụng công nghiệp cần độ chính xác tốt hơn, chẳng hạn như giám sát nhiệt độ nước lạnh và nước nóng trong hệ thống chiller, boiler, đường ống hoặc thiết bị trao đổi nhiệt.

Ưu điểm của PT1000 3 dây là cân bằng giữa chi phí lắp đặt và độ chính xác. Tuy nhiên, hiệu quả bù dây phụ thuộc vào việc các dây dẫn có điện trở tương đương nhau và bộ điều khiển có hỗ trợ đầu vào RTD 3 dây phù hợp hay không. Vì vậy, cần kiểm tra sơ đồ đấu nối trước khi lựa chọn.

Cảm biến PT1000 4 dây

Cảm biến PT1000 4 dây sử dụng hai dây để cấp dòng điện và hai dây riêng để đo điện áp trên phần tử cảm biến. Cách đấu nối này giúp hạn chế gần như hoàn toàn ảnh hưởng của điện trở dây dẫn đến kết quả đo trong điều kiện đo phù hợp.

Nhờ khả năng giảm sai số do dây dẫn, cảm biến PT1000 4 dây phù hợp với các ứng dụng đo lường chính xác cao, thiết bị hiệu chuẩn và phòng thí nghiệm. Loại này cũng có thể được cân nhắc trong các quy trình công nghiệp đặc biệt yêu cầu kiểm soát nhiệt độ chặt chẽ.

Tuy nhiên, PT1000 4 dây thường có chi phí cao hơn và yêu cầu thiết bị đo hỗ trợ cấu hình 4 dây. Đối với các hệ thống HVAC thông thường, loại 2 dây hoặc 3 dây có thể đã đáp ứng đủ yêu cầu, tùy theo khoảng cách lắp đặt và độ chính xác cần thiết.

Nên chọn cảm biến PT1000 2 dây, 3 dây hay 4 dây?

Việc lựa chọn cảm biến nhiệt độ PT1000 theo số dây nên dựa trên khoảng cách lắp đặt, yêu cầu độ chính xác và khả năng kết nối với bộ điều khiển.

• Cảm biến PT1000 2 dây phù hợp với hệ thống có cáp ngắn, cách đấu nối đơn giản và yêu cầu đo lường thông thường.
• Cảm biến PT1000 3 dây thích hợp khi cần hạn chế sai số do dây dẫn, đặc biệt trong các hệ thống công nghiệp và HVAC có khoảng cách kết nối xa hơn.
• Cảm biến PT1000 4 dây dành cho những ứng dụng cần độ chính xác cao và có thiết bị đo hỗ trợ tương ứng.
