Trong một tòa nhà văn phòng hiện đại, hàng chục thiết bị cơ điện hoạt động liên tục 24/7, từ hệ thống làm lạnh, bơm nước, tháp giải nhiệt cho đến hệ thống thông gió và chiếu sáng. Để tất cả vận hành ổn định, BMS (Building Management System) cần liên tục thu thập dữ liệu từ hàng trăm điểm đo trong tòa nhà.

Vấn đề nằm ở chỗ là nhiều vị trí đo nằm trong môi trường cực kỳ khắc nghiệt. Các cảm biến tiếp xúc truyền thống thường xuyên gặp sự cố tại đây như ăn mòn, bám cặn, mất tín hiệu do hơi nước, hoặc đơn giản là hỏng hóc cơ học sau vài năm vận hành.Đây chính là lý do cảm biến radar đang được các kỹ sư thiết kế HVAC và BMS đưa vào danh sách ưu tiên trong các dự án xây dựng mới và nâng cấp hệ thống.

CẢM BIẾN RADAR LÀ GÌ?
Cảm biến radar hoạt động dựa trên nguyên lý sử dụng sóng vi ba (microwave) để xác định khoảng cách, mức vật liệu hoặc chuyển động của đối tượng. Thiết bị phát tín hiệu radar hướng về phía bề mặt cần đo, sau đó thu nhận tín hiệu phản xạ và tính toán vị trí thông qua thời gian truyền hoặc sự thay đổi tần số của sóng.

So với các cảm biến tiếp xúc truyền thống, cảm biến radar không yêu cầu tiếp xúc trực tiếp với môi chất. Nhờ đó, thiết bị đặc biệt phù hợp trong các ứng dụng đo mức nước, hóa chất, hơi nước, bùn cũng như không khí nhiệt độ cao trong hệ thống HVAC và môi trường công nghiệp.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN RADAR

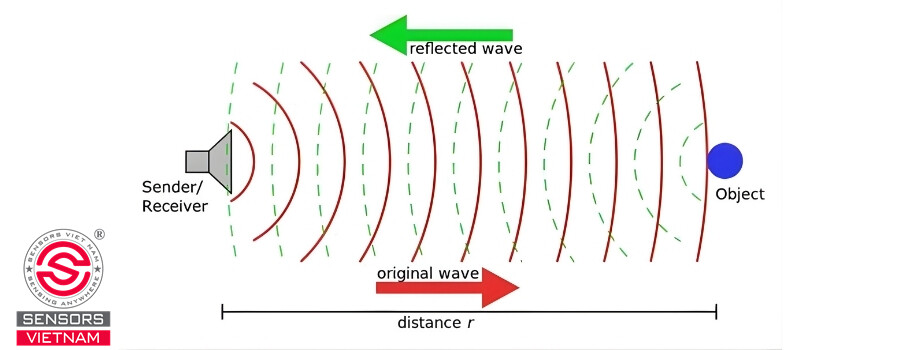

Hãy tưởng tượng bạn đứng trong một căn phòng tối và dùng đèn pin chiếu về phía trước. Khi ánh sáng chạm vào tường, nó bật ngược trở lại mắt bạn. Dựa vào độ sáng phản hồi và thời gian, bạn có thể ước chừng tường ở xa hay gần. Cảm biến radar hoạt động theo logic y hệt - chỉ khác là thay vì ánh sáng, nó dùng sóng vi ba vô hình.
Sóng vi ba (microwave) là sóng điện từ có tần số nằm trong khoảng 6 GHz đến 80 GHz tùy dòng sản phẩm. Sóng vi ba có một đặc tính vật lý cực kỳ quan trọng: chúng xuyên qua hơi nước, bụi và khói mà hầu như không bị hấp thụ. Trong khi đó, ánh sáng hồng ngoại (dùng trong cảm biến PIR hay quang học) bị hơi nước phân tán mạnh, còn sóng siêu âm bị nhiệt độ và dòng không khí ảnh hưởng đáng kể đến tốc độ truyền - dẫn đến sai số đo.

Cụ thể, quá trình diễn ra như sau:

Bước 1 - Phát sóng: Khi được cấp nguồn, ăng-ten của cảm biến liên tục phát ra các xung sóng radar với tần số xác định, hướng thẳng về bề mặt vật liệu hoặc chất lỏng cần đo bên dưới.

Bước 2 - Phản xạ: Sóng radar chạm vào bề mặt chất lỏng hoặc chất rắn và bật ngược trở lại. Giống như tiếng vang trong hang động - sóng "dội lại" sau khi gặp vật cản.

Bước 3 - Thu sóng và tính toán: Ăng-ten thu nhận lại tín hiệu phản hồi. Bộ xử lý bên trong cảm biến sẽ phân tích hai yếu tố chính: thời gian từ lúc phát đến lúc thu (với công nghệ pulse/TOF) hoặc sự chênh lệch tần số giữa sóng phát và sóng thu (với công nghệ FMCW). Từ đó, nó tính ra chính xác khoảng cách đến bề mặt vật liệu.

Bước 4 - Xuất tín hiệu: Khoảng cách đo được chuyển đổi thành giá trị mức, sau đó truyền về hệ thống điều khiển qua các chuẩn tín hiệu phổ biến như 4-20 mA, 0-10 V hoặc RS485/Modbus, phù hợp tích hợp với PLC, BMS và SCADA.

CÁC DÒNG CẢM BIẾN RADAR PHỔ BIẾN HIỆN NAY

Không phải mọi cảm biến radar đều giống nhau. Trên thị trường hiện nay, chúng được chia thành ba nhóm chức năng rõ ràng, và việc chọn sai loại sẽ khiến hệ thống hoạt động không hiệu quả dù thiết bị hoàn toàn bình thường.

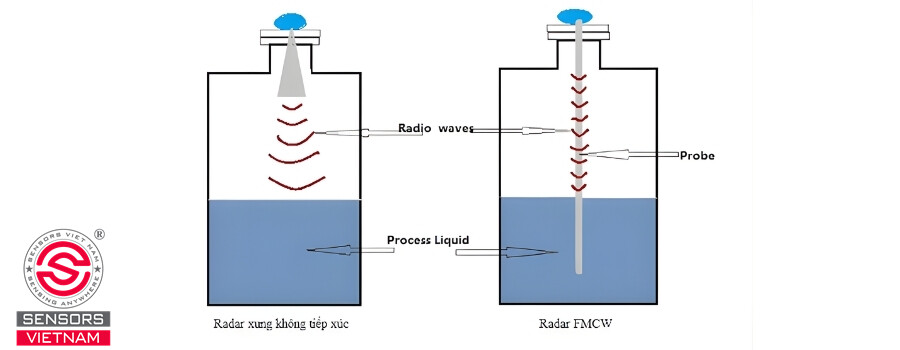

Cảm biến radar đo mức
Đây là dòng được sử dụng nhiều nhất trong hệ thống HVAC và công nghiệp. Nhiệm vụ là theo dõi liên tục mực chất lỏng trong bồn chứa và truyền dữ liệu về hệ thống điều khiển.

Cảm biến được lắp cố định trên nắp hoặc đỉnh bồn, chiếu sóng thẳng xuống. Toàn bộ quá trình đo diễn ra không tiếp xúc, cảm biến không bao giờ chạm vào nước hay chất lỏng bên dưới, nghĩa là không có chi tiết cơ học nào bị ăn mòn hay đóng cặn theo thời gian.

Trong thực tế vận hành HVAC, dòng cảm biến này thường xuất hiện tại: bồn nước bù của hệ thống chiller, bể ngưng tụ trong AHU và FCU (để cảnh báo và kích máy bơm thoát nước trước khi xảy ra tràn), bể dự trữ nước sinh hoạt, và các tháp giải nhiệt lớn nơi mực nước ảnh hưởng trực tiếp đến hiệu suất làm mát.

Nhiều dòng cảm biến radar đo mức hiện đại còn hỗ trợ đo trong môi trường áp suất dương hoặc âm, điều mà phao cơ học hay cảm biến siêu âm khó đáp ứng được.

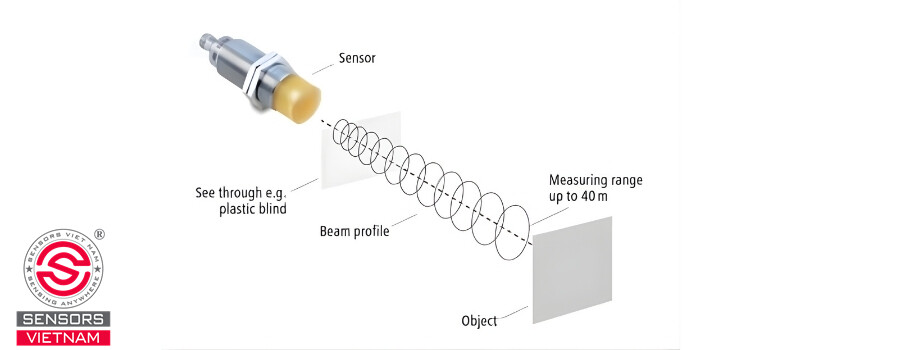

Cảm biến radar đo khoảng cách
Nếu cảm biến đo mức chỉ quan tâm đến một điểm bề mặt cố định bên dưới, thì cảm biến đo khoảng cách linh hoạt hơn, nó đo khoảng cách đến bất kỳ vật thể nào trong vùng phát sóng, có thể phát hiện sự hiện diện của con người thông qua các chuyển động rất nhỏ (micro-motion) như nhịp thở hoặc dao động cơ thể, ngay cả khi gần như không có chuyển động rõ rệt.

Điều này mở ra nhiều ứng dụng khác biệt: đo chiều sâu hố kỹ thuật mà không cần xuống đo trực tiếp, theo dõi vị trí pittong hay thiết bị cơ khí trên dây chuyền, kiểm soát độ mở của van và cánh cửa tự động, hoặc đơn giản là đo khoảng cách đến vật thể bất kỳ trong không gian kín có nhiều yếu tố nhiễu.

Độ chính xác của dòng này thường đạt đến mức milimét, phù hợp cho những ứng dụng đòi hỏi định vị chính xác hơn là chỉ biết mức "cao" hay "thấp".

Cảm biến radar phát hiện hiện diện

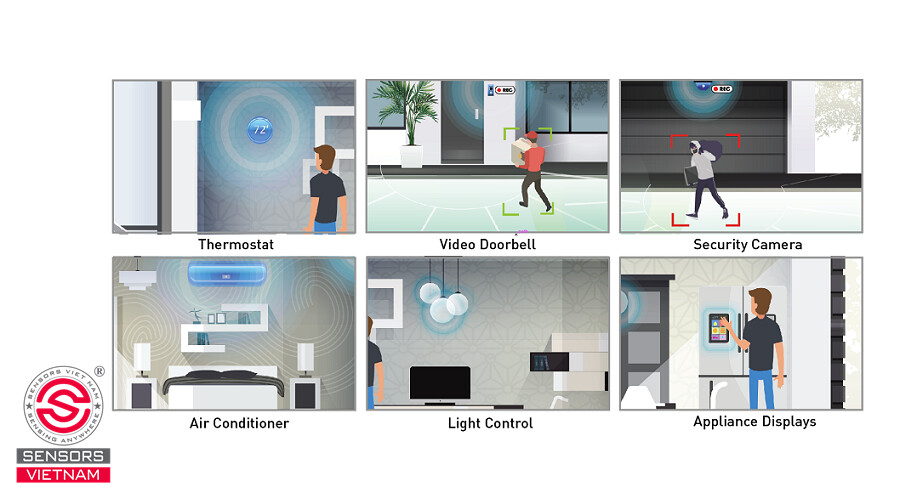

Đây là dòng ít được biết đến nhất trong ngành HVAC nhưng lại đang phát triển nhanh nhất, đặc biệt trong các ứng dụng BMS thông minh và tòa nhà xanh.

Khác với cảm biến hồng ngoại (PIR) chỉ phát hiện được chuyển động của vật thể tỏa nhiệt, cảm biến radar loại này dùng sóng vi ba để nhận biết sự hiện diện của con người kể cả khi họ đứng hoàn toàn yên lặng ví dụ như ngồi làm việc tại bàn, ngủ, hay chỉ đơn giản là có mặt trong phòng mà không di chuyển.

Điều này mang lại lợi thế thực tế rất lớn. Hệ thống điều hòa không tắt giữa chừng khi người dùng ngồi yên làm việc (một than phiền rất phổ biến với cảm biến PIR trong văn phòng), đèn không bị tắt đột ngột trong phòng họp khi mọi người đang xem màn hình, và hệ thống thông gió phản ứng chính xác hơn với mật độ người thực tế trong không gian.

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN RADAR TRONG HVAC, BMS VÀ CÔNG NGHIỆP

Sức mạnh thực sự của cảm biến radar không nằm ở một ứng dụng đơn lẻ, mà ở khả năng hoạt động ổn định xuyên suốt trong những điều kiện mà hầu hết các loại cảm biến khác đều gặp vấn đề.

Trong hệ thống HVAC, cảm biến radar đang dần thay thế phao cơ học và cảm biến siêu âm tại các điểm đo nước ngưng tụ, bể bù và tháp giải nhiệt. Đây là những vị trí mà hơi nước dày đặc và cặn khoáng tích tụ theo thời gian liên tục gây sự cố cho thiết bị truyền thống. Với cảm biến radar, chu kỳ bảo trì được kéo dài đáng kể và tỷ lệ báo lỗi giả giảm rõ rệt.

Trong hệ thống BMS, tích hợp cảm biến radar phát hiện hiện diện giúp tòa nhà điều phối tự động chiếu sáng, nhiệt độ và thông gió theo số người thực tế trong từng khu vực thay vì chạy liên tục theo lịch cố định. Đây là một trong những biện pháp tiết kiệm năng lượng hiệu quả nhất hiện nay, đặc biệt với các công trình đang hướng đến chứng chỉ LEED hoặc LOTUS.

Trong môi trường công nghiệp và nhà máy, cảm biến radar đo mức được lắp trên silo chứa xi măng, bột, hạt nhựa hay ngũ cốc - những vật liệu rời mà bụi bay mù mịt và cảm biến siêu âm gần như không hoạt động được. Tương tự, trong các bể hóa chất hay nước thải, nơi mà bất kỳ chi tiết kim loại nào tiếp xúc với môi chất đều có nguy cơ ăn mòn nhanh chóng, đo không tiếp xúc bằng radar là một trong những giải pháp bền vững và ổn định nhất hiện nay

Ở hạ tầng đô thị, cảm biến radar đo mức nước ngày càng được lắp đặt nhiều tại các trạm bơm, cống thoát nước và hồ điều hòa để phục vụ hệ thống cảnh báo ngập sớm, đặc biệt trong bối cảnh các đô thị lớn như TP. HCM và Hà Nội đang đẩy mạnh đầu tư vào hạ tầng chống ngập thông minh.

GIẢI PHÁP CẢM BIẾN RADAR TẠI SENSORS VIỆT NAM
Sensors Việt Nam cung cấp đa dạng cảm biến radar, bao gồm cảm biến radar đo mức nước, cảm biến radar đo khoảng cách và cảm biến vật cản radar, phù hợp cho HVAC và nhiều ngành công nghiệp khác nhau. Sản phẩm được lựa chọn kỹ lưỡng, đảm bảo độ chính xác, độ bền và khả năng tích hợp hệ thống.

Nếu bạn quan tâm hoặc có nhu cầu đối với sản phẩm cảm biến radar, liên hệ với Sensors Việt Nam để được tư vấn và báo giá phù hợp với dự án của bạn.
