Trong lĩnh vực tự động hoá và sản xuất thông minh, việc phát hiện vị trí, trạng thái và hiện diện của vật thể nhanh chóng và chính xác là một nhiệm vụ phổ biến và quan trọng. Và cảm biến tiệm cận là thiết bị đảm nhiệm và hỗ trợ công việc đó. Trong bài viết này, hãy cũng Sensors Việt Nam tìm hiểu về loại cảm biến này một cách toàn diện từ khái niệm, cách vận hành, đến cách ứng dụng trong thực tế nhé!

CẢM BIẾN TIỆM CẬN - KHÁI QUÁT

Cảm biến tiệm cận là dòng thiết bị điện tử có khả năng nhận biết sự hiện diện, vắng mặt hoặc xác định khoảng cách của vật thể trong phạm vi gần mà không cần tiếp xúc vật lý. Trong thời đại công nghiệp 4.0, đây được coi là "giác quan" quan trọng bậc nhất giúp các dây chuyền tự động hóa vận hành mượt mà, hạn chế tối đa rủi ro và sai sót, và nâng cao hiệu suất hoạt động.

Tùy vào công nghệ chế tạo (sóng siêu âm, dòng xoay chiều, tia hồng ngoại...), khoảng cách phát hiện của cảm biến tiệm cận thường nằm trong khoảng từ 1mm đến 30mm.

Dựa vào nguyên lý vận hành, cảm biến tiệm cận được phân thành những loại phổ biến sau:

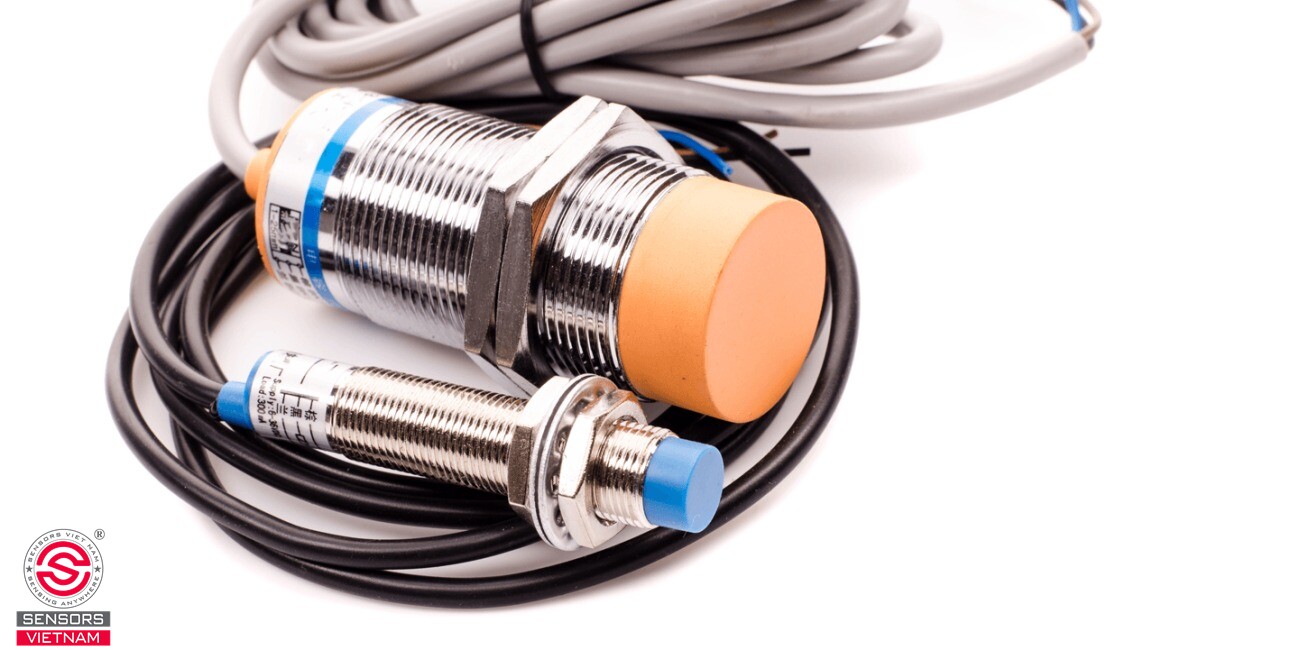

- Cảm biến tiệm cận cảm ứng (Inductive): Dùng để phát hiện vật liệu kim loại với độ bền cực cao và hoạt động ổn định trong môi trường công nghiệp.

- Cảm biến tiệm cận điện dung (Capacitive): Dùng để nhận diện được cả kim loại lẫn phi kim (nhựa, chất lỏng, vật liệu rời...), có độ nhạy cao, có thể phát hiện bao bì và các vật liệu rời

- Cảm biến quang/hồng ngoại (Infrared): Nhận diện mọi loại vật thể bằng ánh sáng, thường thấy trong các thiết bị tự động dân dụng.

- Cảm biến siêu âm (Ultrasonic): Sử dụng sóng âm để đo khoảng cách hoặc mức chất lỏng, không bị ảnh hưởng bởi màu sắc hay độ trong suốt của vật thể.

- Cảm biến điện từ (Hall Effect): Dòng cảm biến đặc thù chuyên dùng để phát hiện từ trường (nam châm) trong các hệ thống cơ điện tử.

CẢM BIẾN TIỆM CẬN - CẤU TẠO CHI TIẾT

Dù có kích thước nhỏ gọn, một bộ cảm biến tiệm cận tiêu chuẩn luôn được cấu thành từ 4 khối chức năng chính:

1. Bộ phận cảm biến: Nơi chứa các bản cực hoặc điện cực, và là khu vực tiếp nhận tín hiệu từ môi trường bên ngoài.

2. Mạch dao động: "Trái tim" của thiết bị, có nhiệm vụ tạo ra tần số để điều khiển hoạt động, quyết định trực tiếp đến độ nhạy và thời gian đáp ứng.

3. Bộ phận xử lý trung tâm: Giám sát các biến thiên của trường điện từ hoặc tín hiệu phản hồi để xác nhận trạng thái vật thể.

4. Mạch tín hiệu đầu ra: Chuyển đổi các dữ liệu đã xử lý thành tín hiệu điện để truyền về hệ thống điều khiển trung tâm (PLC, máy tính...).

Lưu ý: Tùy thuộc vào nguyên lý hoạt động (điện dung hay cảm ứng), cấu tạo chi tiết bên trong sẽ có những tùy chỉnh riêng biệt để tối ưu công năng.

CẢM BIẾN TIỆM CẬN - NGUYÊN LÝ VẬN HÀNH

Cảm biến tiệm cận hoạt động dựa theo nhiều nguyên tắc khác nhau, nhưng cơ bản sẽ được phân thành ba loại sau:

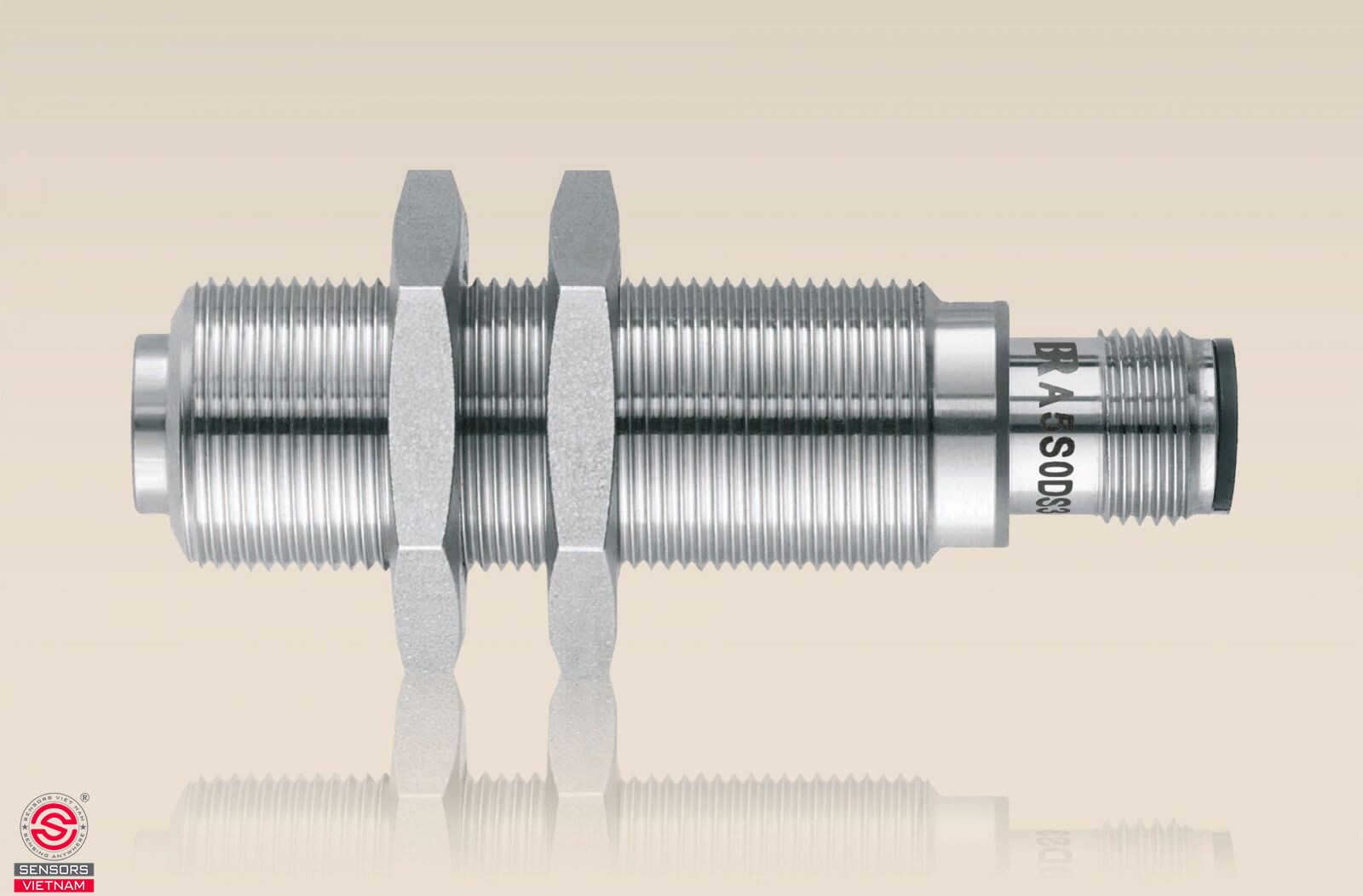

1. Cảm biến tiệm cận điện từ

Cảm biến tiệm cận điện từ là loại cảm biến hoạt động dựa trên nguyên lý biến đổi của trường điện từ để phát hiện sự có mặt của vật thể.

- Cảm biến sẽ tạo ra một vùng trường điện từ xung quanh bề mặt phát hiện.

- Khi vật thể tiến vào khu vực này, trường điện từ bị nhiễu loạn, dẫn đến sự thay đổi về điện áp hoặc dòng điện tại ngõ ra của cảm biến.

- Dựa trên tín hiệu thay đổi đó, hệ thống có thể xác định trạng thái hiện diện, vắng mặt cũng như khoảng cách của vật thể so với cảm biến.

Có hai loại cảm biến vật cản dạng cảm ứng thông dụng:

- Dạng có che chắn (Shielded) giúp tập trung từ trường phía trước để chống nhiễu

- Dạng không che chắn (Unshielded) cho phép phạm vi phát hiện rộng hơn.

2. Cảm biến tiệm cận quang

Cảm biến tiệm cận quang sử dụng các chùm tia sáng (hồng ngoại hoặc laser) để phát hiện vị trí và trạng thái của vật thể. Theo đó:

- Cảm biến phát ra tia sáng hướng về phía mục tiêu.

- Vật thể đi qua sẽ phản xạ hoặc hấp thụ chùm sáng này.

- Bộ thu sẽ phân tích cường độ ánh sáng phản xạ để xác định vị trí và sự hiện diện của vật.

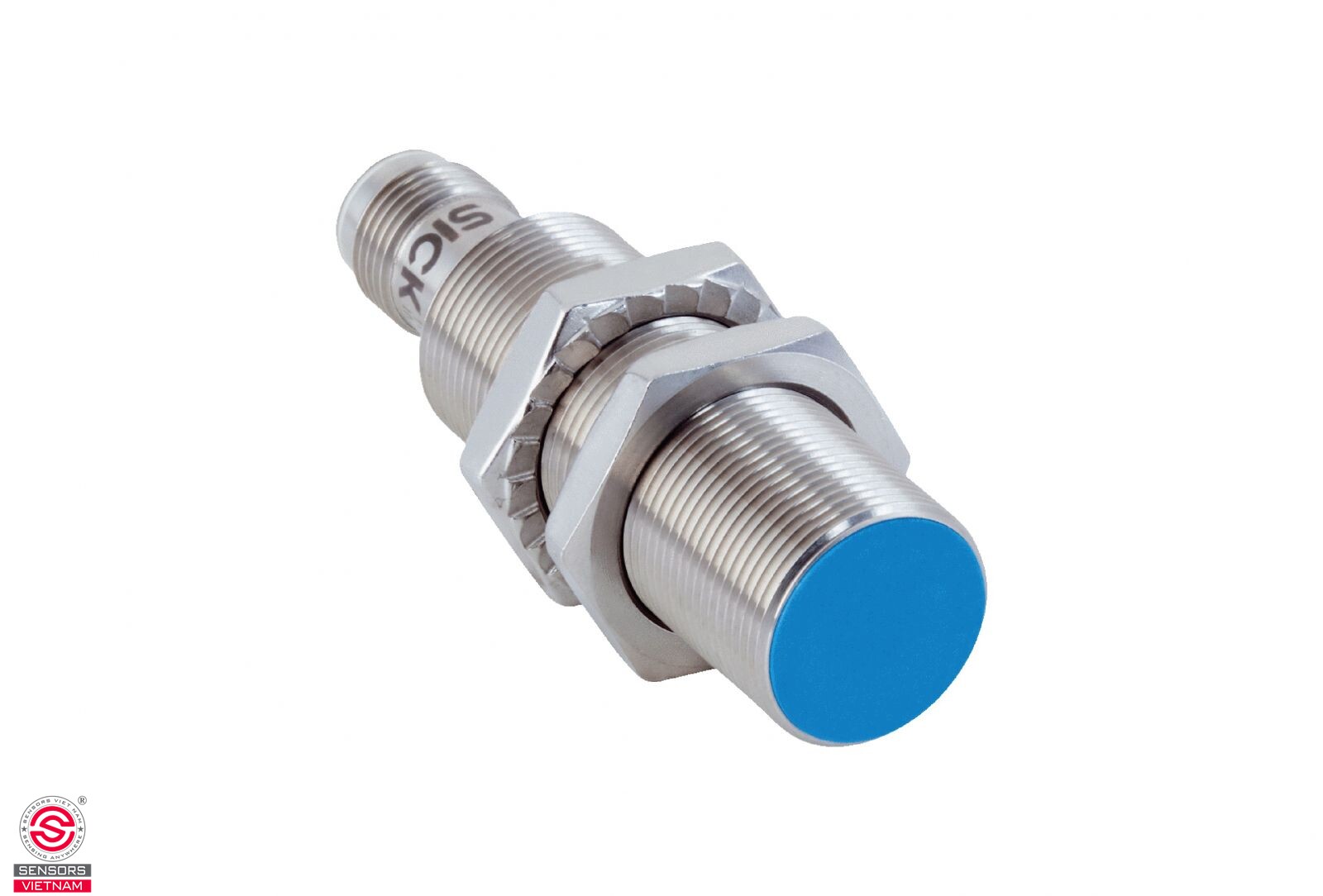

3. Cảm biện tiệm cận điện dung

Cảm biến này hoạt động dựa trên việc đo lường sự thay đổi điện dung của môi trường:

- Mạch dao động tạo ra một trường điện tĩnh.

- Khi vật thể (bất kể chất liệu) xâm nhập vùng này, điện dung sẽ thay đổi, làm biến đổi trở kháng của mạch.

- Khi biên độ dao động đạt đến ngưỡng thiết lập, mạch kích hoạt sẽ chuyển đổi trạng thái tín hiệu đầu ra (ON/OFF).

NHỮNG ỨNG DỤNG CỦA CẢM BIẾN TIỆM CẬN

Cảm biến tiệm cận được sử dụng trong hầu hết các khía cạnh của sản xuất và đời sống:

- Công nghiệp tự động: Kiểm soát vị trí robot, đếm sản phẩm trên băng chuyền, tích hợp vào hệ thống PLC/SCADA.

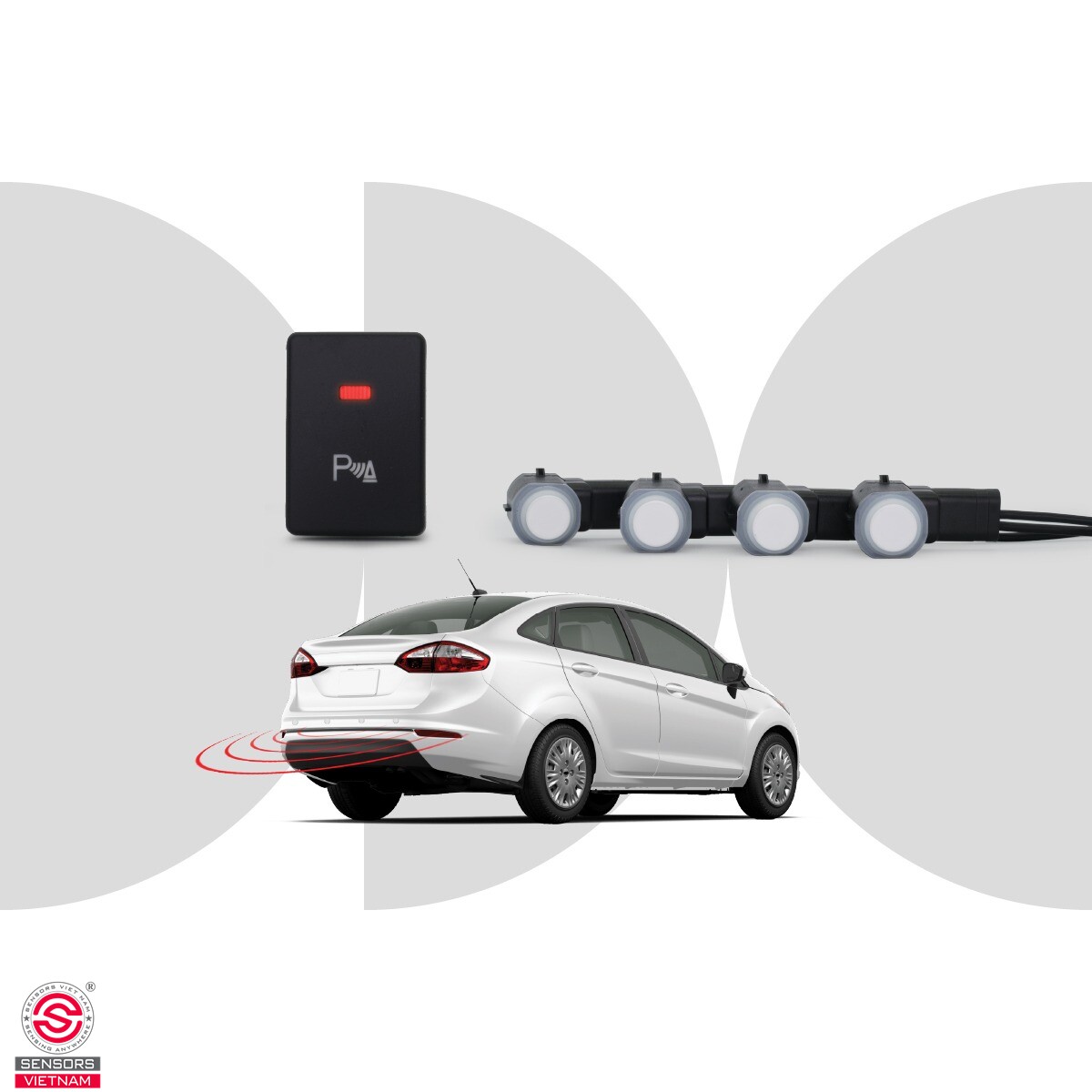

- Công nghệ ô tô: Hệ thống hỗ trợ đỗ xe, cảm biến lùi, cảnh báo va chạm sớm.

- Thiết bị di động: Tự động tắt màn hình khi áp điện thoại vào tai hoặc điều khiển cử chỉ không chạm trên smartphone.

- Quản lý chất lượng: Đo lường chính xác mức chất lỏng trong bồn chứa, kiểm tra sai số kích thước sản phẩm.

- An ninh giám sát: Hệ thống báo động, nhận diện xâm nhập tại các khu vực nhạy cảm.

Việc nắm vững kỹ thuật và nguyên lý của cảm biến tiệm cận là chìa khóa để bạn sẽ giúp bạn lựa chọn đúng đắn và tối ưu hiệu quả hoạt động trong dự án. Nếu bạn đang có nhu cầu hoặc cần hỗ trợ kỹ thuật liên quan đến cảm biến, hãy liên hệ ngay với đội ngũ Sensors Việt Nam để nhận tư vấn nhanh chóng và tận tình nhất.
