Trong các hệ thống công nghiệp và HVAC hiện đại, việc kiểm soát áp suất không chỉ đơn thuần là đo lường mà còn liên quan trực tiếp đến sự an toàn và hiệu suất vận hành. Đây chính là lý do công tắc áp suất trở thành một thiết bị không thể thiếu.

Hiểu một cách đơn giản, công tắc áp suất là thiết bị có khả năng giám sát áp suất của chất lỏng hoặc khí, đồng thời tự động đóng/ngắt mạch điện khi áp suất đạt đến ngưỡng cài đặt. Nhờ cơ chế hoạt động hoàn toàn tự động, thiết bị giúp hệ thống vận hành ổn định, giảm thiểu rủi ro và tối ưu hiệu suất.

Nếu bạn đang tìm kiếm giải pháp kiểm soát áp suất hiệu quả và phù hợp với hệ thống của mình, hãy cùng Sensors Việt Nam đi sâu hơn vào cấu tạo, nguyên lý và ứng dụng thực tế của thiết bị này.

Cấu tạo công tắc áp suất

Một công tắc áp suất NO/NC tiêu chuẩn thường được thiết kế với 5 bộ phận chính, mỗi thành phần đều đóng vai trò quan trọng trong việc đảm bảo độ chính xác và độ bền của thiết bị:

- Vỏ bảo vệ: Là lớp “áo giáp” bên ngoài, giúp bảo vệ toàn bộ linh kiện bên trong khỏi tác động cơ học, bụi bẩn, độ ẩm và các yếu tố môi trường khắc nghiệt.

- Cổng kết nối áp suất: Đây là vị trí tiếp nhận áp suất từ môi chất (khí hoặc chất lỏng), cho phép tín hiệu áp suất truyền trực tiếp vào bên trong thiết bị.

- Màng ngăn / phần tử cảm biến: Đóng vai trò là “trái tim” của công tắc áp suất. Bộ phận này thường được chế tạo từ thép không gỉ hoặc hợp kim có độ đàn hồi cao. Khi áp suất tác động, màng sẽ biến dạng (uốn cong hoặc dịch chuyển) theo tỷ lệ tương ứng với giá trị áp suất thực tế.

- Bộ truyền động cơ khí: Bao gồm lò xo, tấm áp lực và cơ cấu chuyển mạch. Khi màng cảm biến biến dạng, chuyển động này sẽ được truyền tới bộ phận truyền động để kích hoạt quá trình đóng/ngắt.

- Tiếp điểm điện (NO/NC): Là nơi thực hiện chức năng điều khiển mạch điện. Tùy vào thiết kế:

• NO (Normally Open): bình thường hở, chỉ đóng khi đạt áp suất cài đặt
• NC (Normally Closed): bình thường đóng, sẽ ngắt khi đạt ngưỡng áp suất

Sự phối hợp nhịp nhàng giữa các bộ phận này giúp công tắc áp suất hoạt động ổn định, chính xác và bền bỉ theo thời gian.

Nguyên lý hoạt động của công tắc áp suất

Công tắc áp suất vận hành dựa trên sự tương tác giữa lực áp suất và cơ cấu cơ khí - điện, diễn ra theo một chu trình liên tục:

- Áp suất từ môi chất (khí hoặc chất lỏng) được dẫn qua cổng kết nối và tác động trực tiếp lên bề mặt màng cảm biến bên trong thiết bị.

- Dưới tác động của áp lực, màng cảm biến (thường làm từ thép không gỉ hoặc hợp kim đàn hồi cao) bắt đầu biến dạng. Mức độ biến dạng này tăng dần và tỷ lệ thuận với giá trị áp suất thực tế trong hệ thống.

- Sự biến dạng của màng cảm biến tạo ra một chuyển động cơ học, chuyển động này được truyền chính xác tới bộ truyền động thông qua các cơ cấu liên kết.

- Khi áp suất tiếp tục tăng và đạt đến một ngưỡng nhất định, lực tác động sẽ thắng lực đàn hồi của lò xo bên trong, khiến lò xo bị nén lại và đẩy tấm áp lực dịch chuyển.

- Tại thời điểm lực cân bằng bị phá vỡ, cơ cấu chuyển mạch sẽ được kích hoạt một cách dứt khoát, đảm bảo tín hiệu đóng/ngắt diễn ra nhanh, tránh hiện tượng chập chờn hoặc sai lệch.

- Ngay lập tức, các tiếp điểm điện thay đổi trạng thái: từ mở sang đóng hoặc từ đóng sang mở, tùy thuộc vào cấu hình ban đầu của công tắc (NO hoặc NC).

- Tùy theo thiết kế tiếp điểm:

• Với NO (Normally Open): mạch sẽ đóng lại khi áp suất đạt ngưỡng thiết bị được kích hoạt
• Với NC (Normally Closed): mạch sẽ ngắt ra khi áp suất đạt ngưỡng thiết bị dừng hoạt động

Nhờ cơ chế phản hồi theo ngưỡng áp suất rõ ràng, công tắc áp suất có thể kích hoạt hệ thống ngay tại thời điểm cần thiết, không bị trễ và không phụ thuộc vào can thiệp thủ công.

Ứng dụng thực tế của công tắc áp suất

Không chỉ dừng lại ở việc đo lường, công tắc áp suất còn đóng vai trò “người gác cổng” giúp bảo vệ và tối ưu toàn bộ hệ thống. Thiết bị được ứng dụng rộng rãi trong nhiều lĩnh vực:

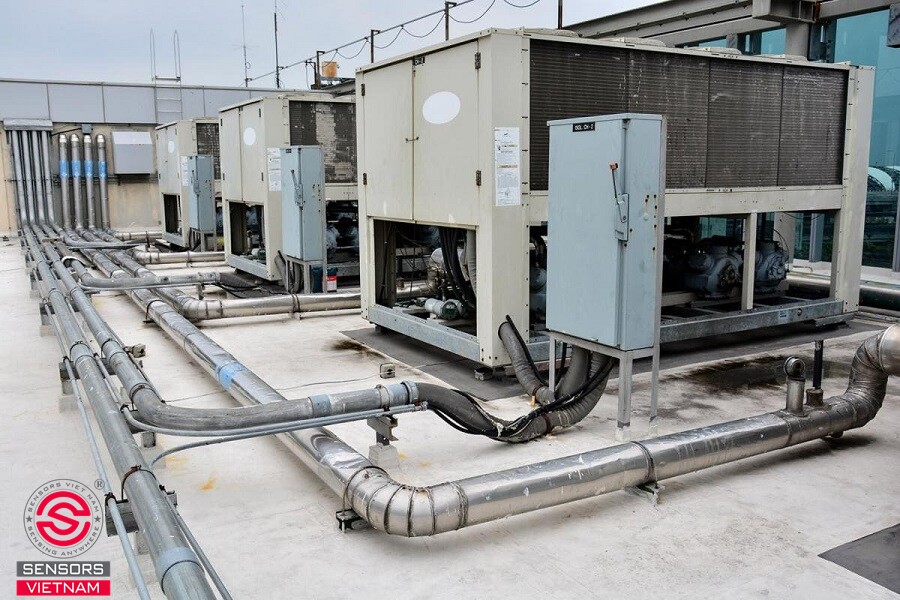

- Hệ thống HVAC

Trong các hệ thống điều hòa không khí hiện đại, công tắc áp suất giữ vai trò cực kỳ quan trọng:

• Phát hiện bộ lọc bẩn hoặc tắc nghẽn để cảnh báo hoặc ngắt hệ thống
• Giám sát hoạt động của quạt và bơm
• Điều khiển vận hành của AHU, FCU, PAU
• Tối ưu lưu lượng gió và tiết kiệm năng lượng thông qua điều chỉnh theo áp suất thực tế

- Hệ thống sưởi ấm và làm mát

• Thiết bị giúp kiểm soát hoạt động của bơm và van dựa trên áp suất chất lỏng:
• Tự động bật/tắt bơm khi đạt ngưỡng cài đặt
• Duy trì áp suất ổn định trong toàn hệ thống
• Ngăn ngừa tình trạng quá áp gây hư hỏng thiết bị

- Ngành dầu khí

Trong môi trường yêu cầu độ an toàn cao, công tắc áp suất đóng vai trò giám sát liên tục:

• Theo dõi áp suất trong đường ống dẫn dầu/khí
• Phát hiện sớm rò rỉ hoặc tắc nghẽn
• Kiểm soát áp suất trong quá trình khoan và khai thác

- Xử lý nước và nước thải

Công tắc áp suất giúp đảm bảo hệ thống vận hành trơn tru:

• Xác định mực nước thông qua áp suất đáy bể
• Giám sát áp suất qua bộ lọc
• Phát hiện tắc nghẽn và hỗ trợ bảo trì kịp thời

Ngoài ra, thiết bị còn được sử dụng trong:

• Hệ thống khí nén công nghiệp
• Hệ thống thủy lực
• Hàng không vũ trụ
• Hệ thống tăng áp cầu thang
• Và nhiều lĩnh vực kỹ thuật khác

​

Công tắc áp suất không chỉ là một thiết bị đo lường đơn thuần mà còn là giải pháp điều khiển và bảo vệ hệ thống hiệu quả trong mọi ngành công nghiệp. Việc lựa chọn đúng thiết bị phù hợp với ứng dụng sẽ giúp bạn nâng cao hiệu suất vận hành, giảm thiểu rủi ro sự cố, tối ưu chi phí bảo trì lâu dài.

Nếu bạn cần tư vấn chi tiết hơn hoặc tìm kiếm sản phẩm phù hợp, đừng ngần ngại liên hệ với Sensors Việt Nam để được hỗ trợ nhanh chóng và chính xác nhất.
