Công tắc áp suất hay còn gọi là Rơ le áp suất là một thiết bị có chức năng ổn định và kiểm soát áp suất trong đường ống dẫn. Công tắc áp suất chuyển đổi các tín hiệu áp suất thành tín hiệu đóng ngắt (ON/OFF) của mạch điện.

Công tắc áp suất / Rơle áp suất được dùng phổ biến trong việc đóng ngắt hoạt động máy bơm, hệ thống máy nén khí, hệ thống lạnh, PCCC, cấp thoát nước.

Nguyên lý hoạt động của công tắc áp suất, relay áp suất

Công tắc áp suất, relay áp suất được chia thành 2 loại : Công tắc áp suất đơn và Công tắc áp suất đôi. Ở phạm vi bài viết này tôi xin giới thiệu công tắc áp suất đơn cao áp. Do được phổ biến cũng như khá đơn giản trong việc sử dụng.
Nguyên lý hoạt động của công tắc áp suất là chuyển đổi giá trị áp suất vượt mức qui định thành tín hiệu ON-OFF của mạch điện.Nói đơn giản hơn là khi áp suất vượt mức mà ta cài đặt thì công tắc áp suất sẽ ngắt mạch điều khiển tắt động cơ.
Công tắc áp suất, Rơ le áp suất, công tắc áp lực nước là thiết bị có khả năng phát hiện sự thay đổi áp suất, và mở hoặc đóng một công tắc điện ở một mức độ xác định trước.

Công tắc áp suất là dụng cụ chuyển đổi các tín hiệu áp suất hoặc hiệu áp suất thành ra sự đóng ngắt (ON/OFF) của mạch điện. Phụ thuộc vào số lượng các phần tử cảm biến nhận tín hiệu có thể phân ra công tắc áp suất đơn hoặc kép.

Công tắc áp suất đơn chủ yếu dùng để bảo vệ máy nén khỏi áp suất quá cao phía đầu đẩy máy nén hoặc quá thấp ở phía đầu hút máy nén.
Công tắc áp suất kép gồm công tắc áp suất cao và công tắc áp suất thấp được tổ hợp chung lại trong một vỏ thực hiện chức năng của cả hai công tắc áp suất, ngắt điện cho máy nén lạnh khi áp suất cao vượt quá mức cho phép và khi áp suất thấp hạ xuống dưới mức cho phép.

ấu tạo của công tắc áp suất gồm bộ phận cảm biến, bộ phận xử lý và chuyển đổi tín hiệu, công tắc đóng ngắt áp suất. Các bộ phận này hoạt động với nhau một cách nhịp nhàng và tuần tự nhất định.

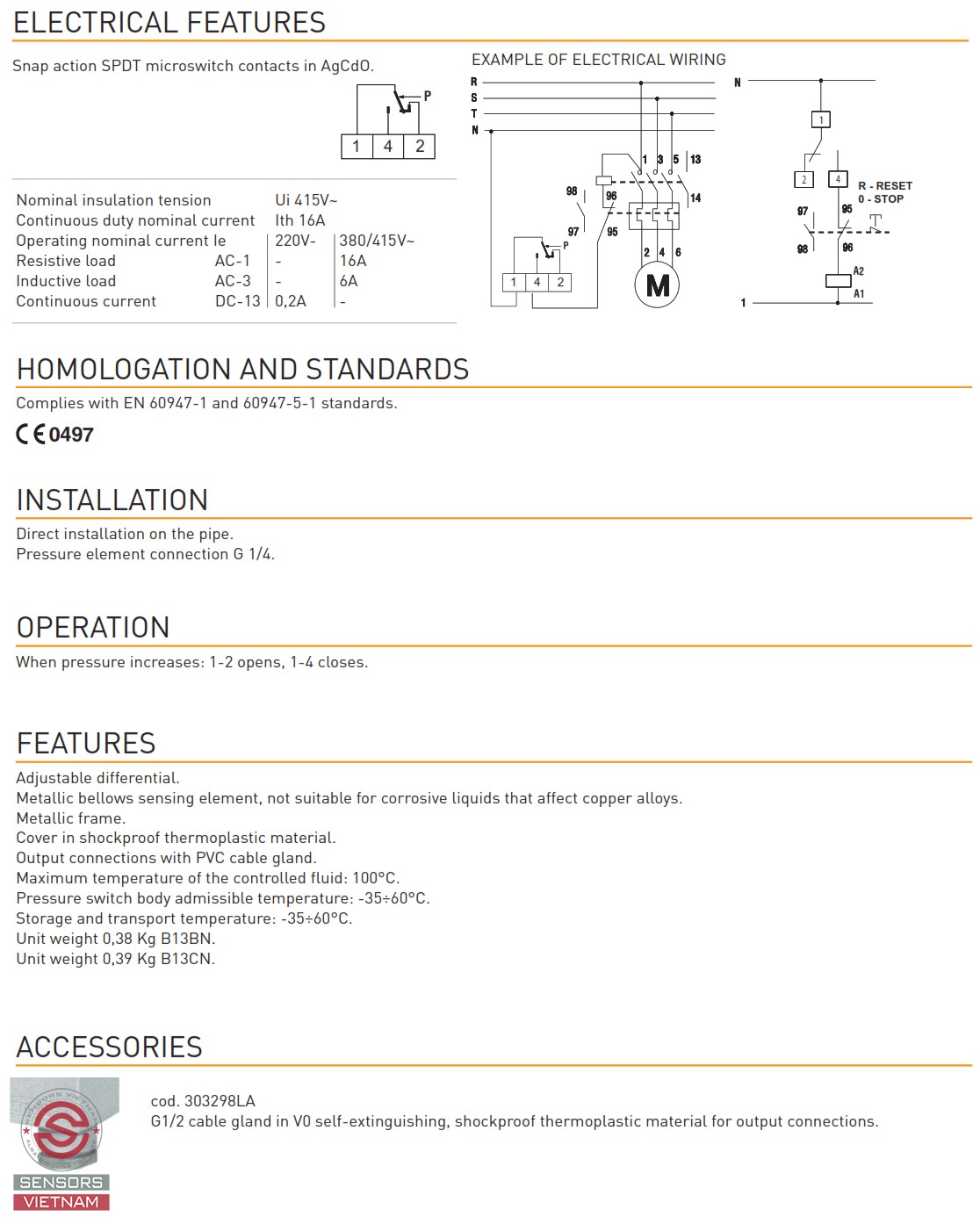

Công tắc áp suất đơn loại cao áp được thiết kế với 2 ngõ ra tiếp điểm thường đóng (NC), tiếp điểm thường mở (NO). Thông thường việc theo dõi áp suất sẽ thông qua cảm biến áp suất đưa tín hiệu Analog về PLC để điều khiển động cơ. Trong một số trường hợp chỉ cần đóng ngắt động cơ khi quá áp và khi áp suất dưới mức cài đặt thì động cơ sẽ hoạt động trở lại.

Ứng dụng của công tắc áp suất

Ứng dụng của công tắc áp suất là dùng để ngắt động cơ khi áp suất quá áp. Công tắc áp suất, Relay áp suất được sử dụng rất nhiều trong các hệ thống bơm phòng cháy chữa cháy ở các doanh nghiệp. Do trên 1 đường ống thường có ít nhất hai bơm hoạt động nên ta sẽ dùng công tắc áp suất sẽ cài đặt giá trị áp lực cần mở hai bơm hoặc một bơm chạy.

Công tắc báo quá áp suất đường ống FANTINI COSMI chuyên dùng báo áp suất nước trong hệ thống HVAC, báo quá áp đường nước cấp, báo quá áp đường nước hồi để kích hoạt hoặc tắt bơm.

Công tắc áp suất nước có nhiều dải đo tùy chọn, cài đặt dễ dàng trên thiết bị để kết nối với bơm, động cơ.

Sensors Việt Nam là đại lý phân phối chính thức FANTINI COSMI tại Việt Nam. Công tắc báo quá áp suất nước có xuất xứ ITALY. Bảo hành 12 tháng 1 đổi 1. Quý khách tham khảo 1 số dòng công tắc áp suất nước thông dụng như sau:

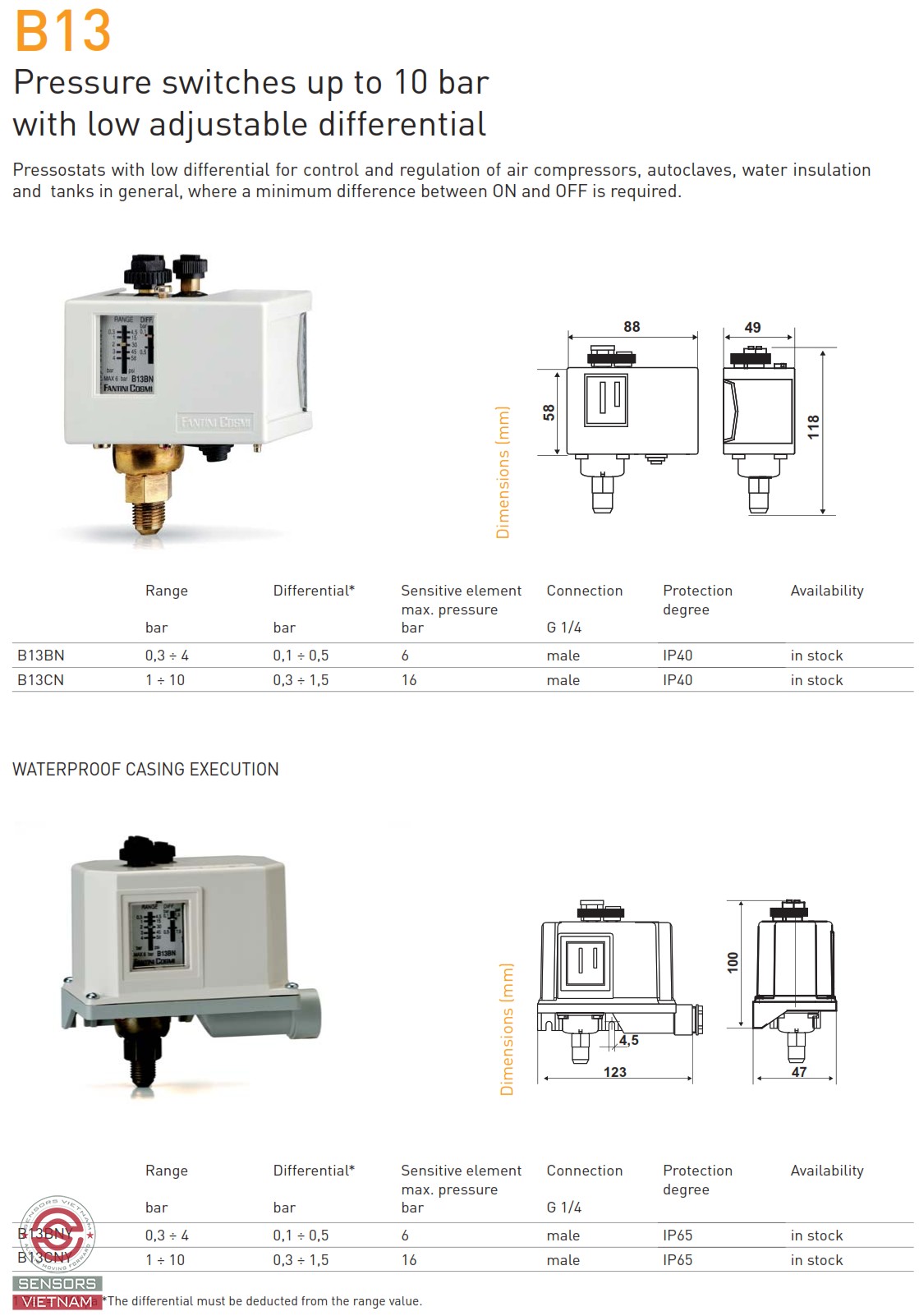

Công tắc áp suất nước B13BN FANTINI COSMI (Dải tùy chỉnh 0.3- 4 bar, Relay, IP40)

Công tắc áp suất nước B13CN FANTINI COSMI(Dải  tùy chỉnh 1- 10 bar, Relay, IP40)

Công tắc áp suất nước B13BNY FANTINI COSMI (Dải tùy chỉnh 0.3- 4 bar, Relay, IP65)

Công tắc áp suất nước B13CNY FANTINI COSMI (Dải tùy chỉnh 1- 10 bar, Relay, IP65)
