Trong các hệ thống HVAC, phòng sạch hay các khu vực yêu cầu kiểm soát không khí nghiêm ngặt, công tắc chênh áp khí đóng vai trò như một người bảo vệ thầm lặng nhưng cực kỳ quan trọng. Không chỉ giúp duy trì môi trường lý tưởng, thiết bị này còn là chìa khóa để bảo vệ hệ thống khỏi những sự cố quá tải không đáng có.

Vậy công tắc chênh áp khí thực chất là gì? Cấu tạo ra sao và làm thế nào để chọn mua được sản phẩm chuẩn kỹ thuật? Hãy cùng Sensors Việt Nam phân tích chi tiết ngay trong bài viết dưới đây!

Công tắc chênh áp khí là gì?

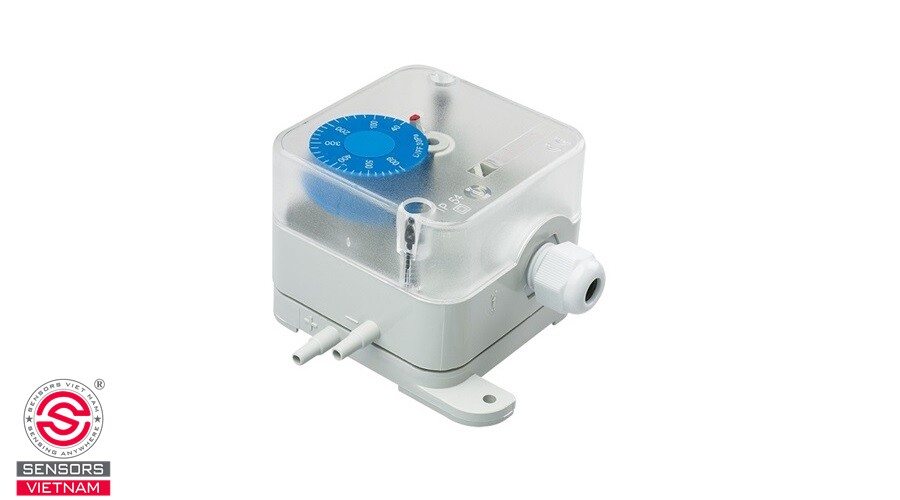

Công tắc chênh áp khí là một thiết bị cảm biến chuyên dụng, được thiết kế để liên tục giám sát, phát hiện và kiểm soát sự chênh lệch áp suất giữa hai điểm đo (thường là môi trường áp suất cao và áp suất thấp) trong cùng một hệ thống đường ống hoặc không gian khép kín.

Thiết bị tiến hành so sánh áp suất tại hai vị trí độc lập. Khi độ chênh lệch áp suất này vượt qua một "ngưỡng" (setpoint) đã được người dùng cài đặt sẵn, màng cảm biến bên trong sẽ phản hồi lại sự thay đổi này. Sự dịch chuyển của màng sẽ kích hoạt một hệ thống tiếp điểm điện (đóng hoặc mở mạch), từ đó gửi tín hiệu về tủ điều khiển trung tâm để khởi động quạt hút, đóng van gió, hoặc đơn giản là phát chuông cảnh báo.

Những lợi ích của công tắc chênh áp khí

• Kiểm soát chính xác, độ nhạy cao: Phản hồi ngay lập tức những biến động áp suất dù là nhỏ nhất, đảm bảo tính ổn định của toàn hệ thống.
• Tối ưu hóa năng lượng: Giúp hệ thống HVAC không phải chạy quá tải, tiết kiệm đáng kể chi phí điện năng tiêu thụ.
• Bảo vệ toàn diện: Phát hiện sớm các rủi ro như tắc nghẽn bộ lọc gió, đứt dây curoa quạt, giúp kéo dài tuổi thọ thiết bị và giảm thiểu chi phí bảo trì.

Cấu tạo của công tắc chênh áp khí
Dù có thiết kế khá nhỏ gọn, nhưng một bộ công tắc đo chênh áp khí tiêu chuẩn lại sở hữu một cơ cấu cơ - điện cực kỳ tinh vi. Dưới đây là 4 bộ phận cốt lõi:

• Màng cảm biến (Diaphragm): Đây là "trái tim" của thiết bị, thường được chế tác từ các vật liệu có tính đàn hồi cao như cao su tổng hợp, silicone, ceramic hay kim loại mỏng. Màng này cực kỳ nhạy cảm và sẽ bị uốn cong ngay khi có sự chênh lệch áp suất ở hai đầu buồng đo.
• Cơ cấu truyền động cơ học: Hoạt động như một "cầu nối". Khi màng cảm biến biến dạng, lực này sẽ được truyền qua hệ thống đòn bẩy cơ học để tác động lên hệ thống tiếp điểm.
• Lò xo hiệu chuẩn (Lò xo điều chỉnh): Bộ phận này cung cấp một lực cản đối nghịch với lực đẩy của màng cảm biến. Bằng cách vặn vít điều chỉnh độ nén của lò xo, người dùng có thể dễ dàng thiết lập giá trị áp suất kích hoạt (setpoint) theo ý muốn.
• Công tắc điện (Microswitch): Nhận tác động từ cơ cấu truyền động để thực hiện thao tác đóng/mở các tiếp điểm (NO/NC), từ đó ngắt hoặc hoàn thành mạch điện điều khiển.

Phân loại công tắc chênh áp khí phổ biến trên thị trường
Tùy thuộc vào môi trường ứng dụng và yêu cầu kỹ thuật, công tắc chênh lệch áp suất khí được chia thành nhiều dòng sản phẩm chuyên biệt:

1. Công tắc chênh áp khí dạng cơ

• Hoạt động hoàn toàn bằng cơ học
• Không cần nguồn điện
• Độ bền cao, ít hỏng hóc
• Phù hợp với môi trường công nghiệp cơ bản

2. Công tắc chênh áp khí điện tử

• Sử dụng cảm biến điện tử để đo chính xác áp suất
• Hiển thị giá trị theo thời gian thực
• Có thể tích hợp với PLC/BMS
• Phù hợp hệ thống tự động hóa hiện đại

3. Công tắc chênh áp gió (Air Differential Pressure Switch)

• Thiết kế chuyên biệt cho HVAC
• Dải đo phổ biến: 20 Pa - 2500 Pa
• Ứng dụng trong kiểm soát lọc gió, quạt, AHU

4. Công tắc chênh áp cầu thang

• Ứng dụng trong hệ thống PCCC tòa nhà
• Duy trì áp suất dương trong buồng thang thoát hiểm
• Ngăn khói và khí độc xâm nhập khi xảy ra cháy

Kinh nghiệm chọn mua và địa chỉ cung cấp uy tín

Để đảm bảo thiết bị vận hành trơn tru và tương thích 100% với hệ thống, bạn đừng bỏ qua các checklist kỹ thuật sau trước khi lựa chọn sản phẩm:
- Dải đo (Range): Cần lựa chọn thiết bị có dải đo phù hợp và bao phủ hoàn toàn mức chênh áp thực tế của hệ thống. Việc chọn sai dải đo (quá thấp hoặc quá cao) có thể dẫn đến sai số lớn hoặc giảm độ nhạy khi vận hành.

- Độ chính xác (Accuracy): Đây là yếu tố quan trọng trong các hệ thống yêu cầu kiểm soát nghiêm ngặt như phòng sạch hoặc HVAC cao cấp. Độ sai số càng thấp thì khả năng giám sát và điều khiển càng đáng tin cậy.

- Thời gian phản hồi (Response Time): Với các hệ thống cần phản ứng nhanh (ví dụ: cảnh báo tắc lọc, mất áp), thiết bị phải có thời gian phản hồi ngắn để đảm bảo tín hiệu được truyền đi kịp thời, tránh rủi ro vận hành.

- Vật liệu màng cảm biến: Màng cảm biến cần được chế tạo từ vật liệu phù hợp với môi chất sử dụng. Ví dụ: khí sạch, khí ẩm hoặc môi trường có tính ăn mòn sẽ yêu cầu các vật liệu khác nhau để đảm bảo độ bền và độ ổn định lâu dài.

- Chuẩn bảo vệ (IP Rating): Tùy vào điều kiện lắp đặt (trong nhà hay ngoài trời), bạn nên lựa chọn thiết bị có cấp bảo vệ phù hợp như IP54, IP65… nhằm đảm bảo khả năng chống bụi, chống nước và nâng cao tuổi thọ thiết bị.

- Tín hiệu ngõ ra: Cần xác định rõ hệ thống điều khiển đang sử dụng loại tín hiệu nào (tiếp điểm SPDT, analog 4-20mA, 0-10V…). Việc lựa chọn đúng chuẩn tín hiệu sẽ giúp thiết bị dễ dàng tích hợp với PLC, BMS hoặc các bộ điều khiển trung tâm.

- Môi trường làm việc: Xem xét các yếu tố như nhiệt độ, độ ẩm và điều kiện môi trường xung quanh. Thiết bị phải đáp ứng được điều kiện vận hành thực tế để đảm bảo hoạt động ổn định và bền bỉ.

- Thương hiệu & xuất xứ: Ưu tiên các sản phẩm đến từ những thương hiệu uy tín, có nguồn gốc rõ ràng và đạt các tiêu chuẩn quốc tế. Điều này không chỉ đảm bảo chất lượng mà còn giúp bạn yên tâm hơn về chế độ bảo hành và hỗ trợ kỹ thuật.

Công tắc chênh áp khí là thiết bị cung cấp tín hiệu phản hồi tức thời để kích hoạt báo động hoặc điều chỉnh công suất vận hành, từ đó tối ưu hóa chi phí bảo trì và bảo vệ tối đa tuổi thọ cho các cụm máy AHU.

Bạn đang quan tâm hoặc có nhu cầu đối với sản phẩm công tắc chênh áp khí? Liên hệ ngay với đội ngũ Sensors Việt Nam để được tư vấn và hỗ trợ nhanh chóng. Chúng tôi đảm bảo sản phẩm chính hãng, chất lượng cao, đầy đủ CO/CQ, với chế độ bảo hành 1 đổi 1 lên tới 12 tháng.
