Trong bối cảnh các hệ thống HVAC và tự động hóa công nghiệp ngày càng chú trọng đến độ an toàn, hiệu suất vận hành và khả năng giám sát chính xác, việc kiểm soát chênh lệch áp suất đã trở thành một yêu cầu thiết yếu trong nhiều ứng dụng thực tế. Công tắc chênh áp vì thế đóng vai trò quan trọng như một thiết bị giám sát và cảnh báo thông minh, giúp phát hiện kịp thời các trạng thái bất thường của áp suất trong đường ống, bộ lọc, quạt gió hay buồng kỹ thuật.

Bài viết này của Sensors Việt Nam sẽ giúp bạn có cái nhìn toàn diện về công tắc chênh áp suất - từ khái niệm, cấu tạo, nguyên lý hoạt động, ứng dụng thực tế, ưu nhược điểm, cho đến những lưu ý quan trọng cần nhớ.

CÔNG TẮC CHÊNH ÁP LÀ GÌ ?

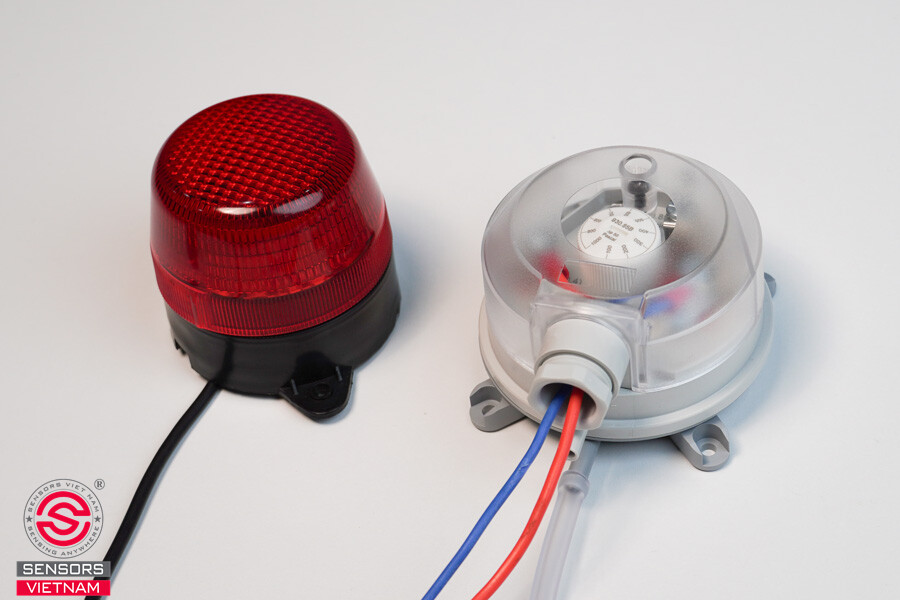

Công tắc chênh áp là thiết bị hoạt động dựa trên nguyên lý cơ học, được sử dụng để nhận biết, theo dõi và cảnh báo sự sai lệch áp suất giữa hai điểm áp suất cao và áp suất thấp trong cùng một hệ thống. Khi giá trị chênh lệch áp suất vượt quá hoặc thấp hơn ngưỡng cài đặt, công tắc sẽ tự động kích hoạt tín hiệu điện nhằm thực hiện các chức năng sau:

- Phát tín hiệu cảnh báo thông qua còi, đèn LED hoặc hệ thống báo động tự động.

- Điều khiển bật/tắt các thiết bị liên quan như quạt, bơm hoặc van điện từ.

- Thay đổi trạng thái tiếp điểm của công tắc từ mở sang đóng hoặc ngược lại.

- Nhờ khả năng giám sát chính xác các biến thiên nhỏ của chênh lệch áp suất, công tắc chênh áp giúp hệ thống và dây chuyền vận hành ổn định, tối ưu hiệu suất, đồng thời bảo vệ thiết bị khỏi nguy cơ quá tải và hỗ trợ cảnh báo sớm nhằm hạn chế sự cố phát sinh.

Hiện nay, trên thị trường có hai nhóm công tắc chênh áp được sử dụng phổ biến gồm:

- Công tắc chênh áp dùng cho gió/khí

- Công tắc chênh áp dùng cho nước/dầu

XEM THÊM: TRÊN TAY VÀ ĐÁNH GIÁ CÔNG TẮC CHÊNH ÁP GIÓ ECO-PS300

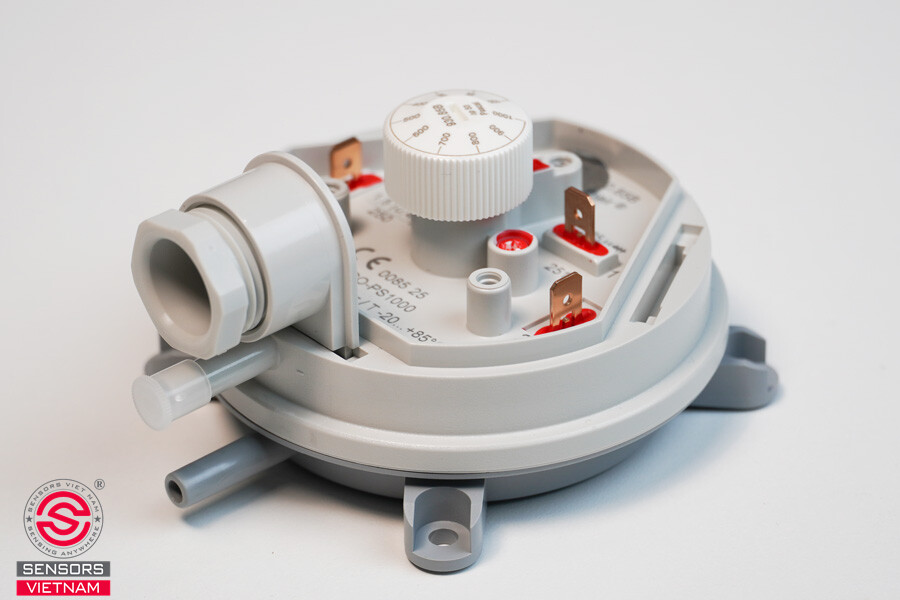

CÔNG TẮC CHÊNH ÁP - CẤU TẠO

Vỏ thiết bị

Vỏ công tắc chênh áp thường được chế tạo đạt cấp bảo vệ IP54 trở lên, nhằm đáp ứng yêu cầu chống bụi, chống ẩm và chịu được các tác động cơ học trong quá trình vận hành. Tùy theo môi trường sử dụng, vật liệu vỏ có thể bao gồm:

- Nhôm hoặc thép: phù hợp cho các ứng dụng công nghiệp phổ thông.

- Thép không gỉ: sử dụng trong môi trường khắc nghiệt, có tính ăn mòn cao hoặc yêu cầu vệ sinh nghiêm ngặt.

- Nhựa ABS/PC: thích hợp cho các hệ thống dân dụng hoặc môi trường công nghiệp nhẹ.

Cổng kết nối áp suất

Công tắc chênh áp thường được trang bị hai cổng kết nối, phổ biến là dạng ren BSP, NPT hoặc kiểu kết nối nhanh, bao gồm:

- Cổng P1 (áp suất cao): kết nối với điểm có áp suất cao trong hệ thống.

- Cổng P2 (áp suất thấp): kết nối với điểm có áp suất thấp tương ứng.

Nút điều chỉnh ngưỡng hoạt động

Nút hoặc cụm điều chỉnh này thường được bố trí bên ngoài vỏ thiết bị, cho phép người dùng cài đặt các thông số vận hành như ngưỡng kích hoạt (setpoint), dải điều chỉnh (range) và hysteresis - khoảng chênh lệch áp suất giữa điểm tác động và điểm hồi về.

Khu vực làm việc chính

Đây là khu vực trung tâm, quyết định trực tiếp đến khả năng phát hiện và phản hồi của công tắc chênh áp, bao gồm:

- Buồng làm việc: tiếp nhận áp suất từ hai cổng P1 và P2.

- Màng ngăn (thường làm từ cao su, silicon hoặc EPDM): biến dạng khi xuất hiện chênh lệch áp suất và truyền chuyển động cơ học đến cơ cấu tiếp điểm.

- Hệ tiếp điểm điện: thường ở dạng NO/NC, thực hiện chức năng đóng hoặc ngắt mạch điện khi màng ngăn dịch chuyển đạt đến giá trị cài đặt.

Cấu tạo này cho phép công tắc chênh áp vận hành tin cậy, phản hồi nhanh và phù hợp với nhiều ứng dụng khác nhau trong hệ thống HVAC và công nghiệp.

XEM THÊM: TRÊN TAY VÀ ĐÁNH GIÁ CẢM BIẾN CHÊNH ÁP PRODUAL DPT250-R8 VÀ DPT250-R8-D

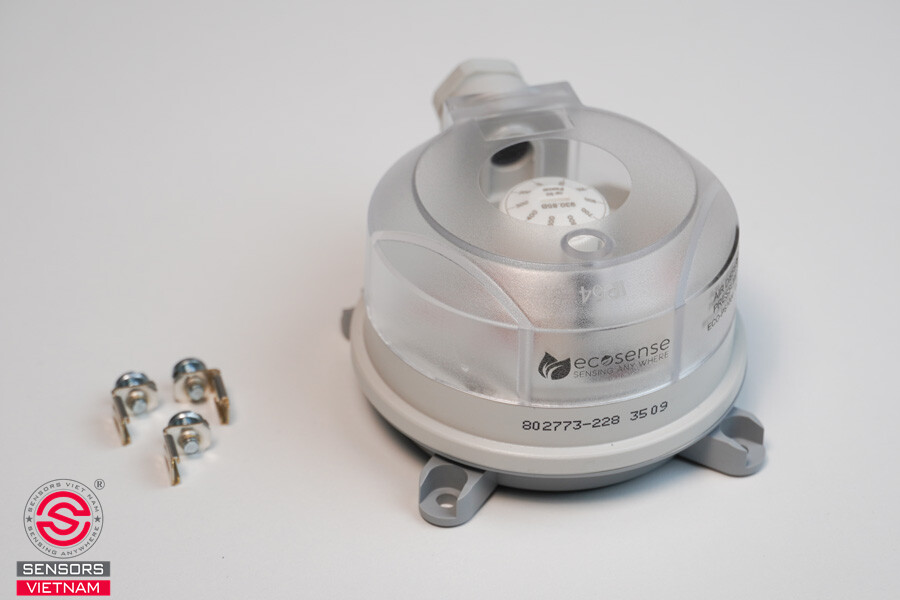

CÔNG TẮC CHÊNH ÁP - NGUYÊN LÝ HOẠT ĐỘNG

Công tắc chênh áp vận hành dựa trên cơ chế cảm nhận và phản hồi sự khác biệt áp suất giữa hai điểm trong hệ thống, với trình tự hoạt động như sau:

- Áp suất tại hai cổng High và Low được dẫn vào bên trong thiết bị, tác động trực tiếp lên màng ngăn, khiến màng ngăn bị biến dạng theo mức chênh lệch áp suất.

- Khi giá trị chênh áp vượt quá ngưỡng cài đặt, trạng thái cân bằng lực bị phá vỡ, từ đó kích hoạt cơ cấu truyền động cơ học. Chuyển động này được truyền qua thanh liên kết, đẩy hoặc kéo piston tác động lên hệ tiếp điểm điện, dẫn đến một trong hai trạng thái sau:

    + Tiếp điểm thường mở (NO): tiếp điểm chuyển sang trạng thái đóng, mạch điện được khép kín và dòng điện bắt đầu lưu thông.

    + Tiếp điểm thường đóng (NC): tiếp điểm chuyển sang trạng thái mở, mạch điện bị ngắt và dòng điện không còn chạy qua.

Sau khi tiếp điểm được kích hoạt, công tắc chênh áp sẽ phát ra tín hiệu điều khiển hoặc cảnh báo để thực hiện các chức năng như:

- Phát cảnh báo bằng còi hoặc đèn LED.

- Điều khiển bật/tắt các thiết bị liên quan như quạt, van và bơm.

- Giám sát và cảnh báo tình trạng tắc nghẽn bộ lọc.

- Kích hoạt hoặc ngắt tín hiệu trong hệ thống báo cháy.

- Điều khiển hoạt động của bộ xử lý không khí (AHU).

- Kiểm soát chênh lệch áp suất trong khu vực cầu thang.

- Truyền tín hiệu về tủ điều khiển PLC hoặc hệ thống BMS để giám sát và quản lý tập trung.

Nhờ nguyên lý hoạt động đơn giản nhưng hiệu quả này, công tắc chênh áp đóng vai trò quan trọng trong việc đảm bảo an toàn và ổn định cho các hệ thống HVAC và công nghiệp.

CÔNG TẮC CHÊNH ÁP - PHẠM VI ỨNG DỤNG

Công tắc chênh áp giữ vai trò đặc biệt quan trọng trong nhiều hệ thống cơ điện, với các ứng dụng tiêu biểu có thể kể đến như:

- Công tắc chênh áp giám sát lọc: Được lắp đặt tại vị trí trước và sau màng lọc, thiết bị có chức năng theo dõi liên tục mức chênh lệch áp suất để cảnh báo tình trạng bẩn hoặc tắc lọc, giúp người vận hành chủ động vệ sinh hoặc thay thế kịp thời, từ đó giảm thời gian và công sức cho công tác bảo trì định kỳ.

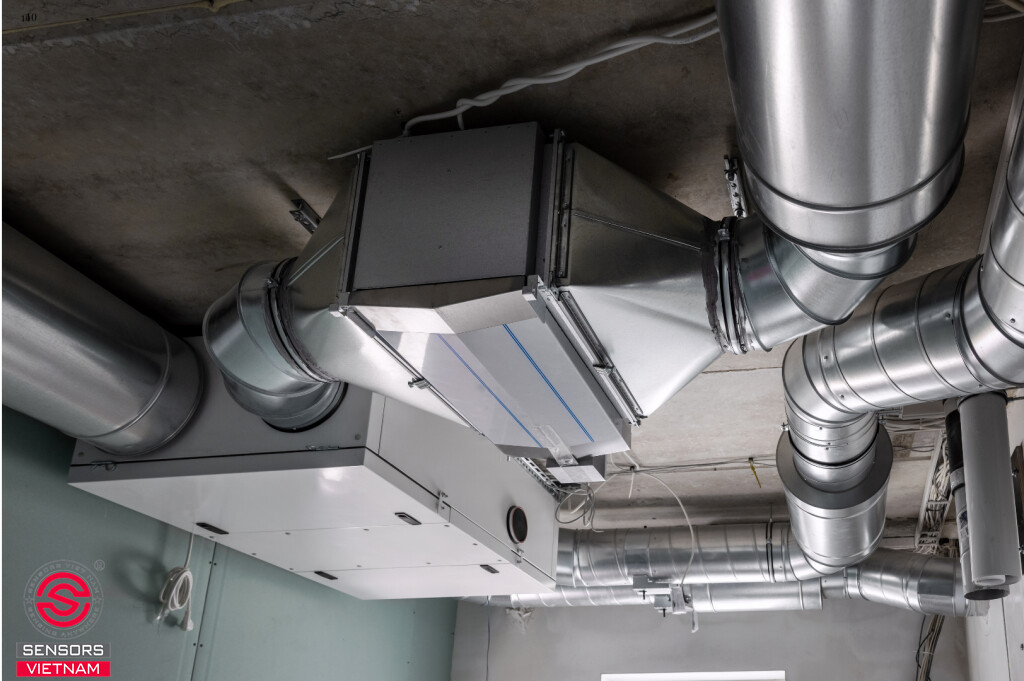

- Công tắc chênh áp trong hệ thống AHU: Đối với các bộ xử lý không khí (AHU), công tắc chênh lệch áp suất được sử dụng để giám sát hoạt động của quạt thông qua áp suất gió, qua đó bảo vệ thiết bị trước nguy cơ quá tải hoặc vận hành bất thường.

- Công tắc chênh áp cầu thang thoát hiểm: Trong hệ thống phòng cháy chữa cháy, công tắc chênh áp cầu thang có nhiệm vụ theo dõi và điều khiển quạt tăng áp, nhằm duy trì áp suất dương ổn định trong buồng thang thoát hiểm, ngăn khói xâm nhập khi xảy ra hỏa hoạn và đảm bảo cửa thoát hiểm có thể mở dễ dàng khi cần.

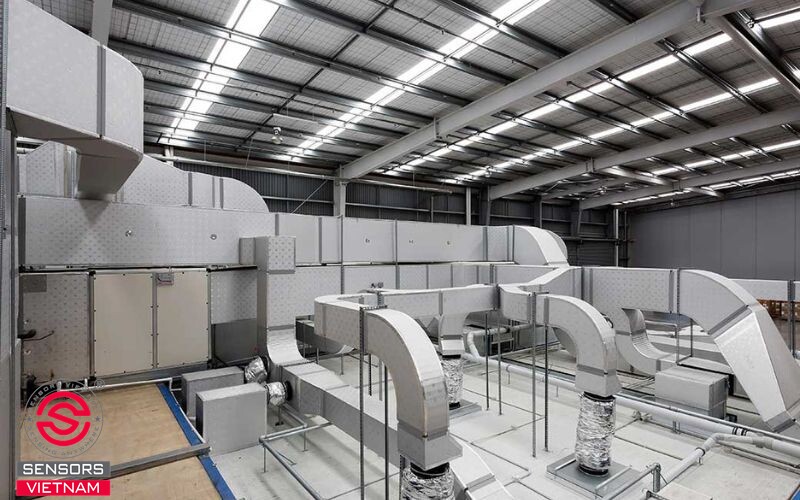

- Ứng dụng trong phòng sạch và phòng thí nghiệm: Công tắc chênh áp được sử dụng để kiểm soát chặt chẽ sự chênh lệch áp suất giữa các khu vực có cấp độ sạch khác nhau, góp phần hạn chế tối đa nguy cơ nhiễm chéo và đảm bảo môi trường làm việc đạt yêu cầu kỹ thuật.

XEM THÊM: CẢM BIẾN CO ANALOG: GIÁM SÁT AN TOÀN CÔNG NGHIỆP LẪN DÂN DỤNG

LƯU Ý QUAN TRỌNG KHI LỰA CHỌN CÔNG TẮC CHÊNH ÁP

Để lựa chọn được công tắc chênh áp phù hợp với yêu cầu kỹ thuật và điều kiện vận hành của từng dự án, người dùng cần cân nhắc kỹ một số tiêu chí quan trọng dưới đây:

Lựa chọn dải đo phù hợp

Trước hết, cần xác định giá trị chênh lệch áp suất lớn nhất mà hệ thống có thể phát sinh trong quá trình hoạt động. Khuyến nghị áp dụng quy tắc 120%, tức là ưu tiên chọn công tắc có dải đo lớn hơn nhu cầu thực tế khoảng 20%. Cách lựa chọn này giúp thiết bị không phải làm việc thường xuyên ở ngưỡng giới hạn, từ đó nâng cao độ bền, độ ổn định và độ chính xác trong vận hành lâu dài.

Một số dải đo chênh áp thường gặp trong thực tế gồm:

- Công tắc chênh áp dùng cho AHU: phổ biến trong khoảng 50 - 150 Pa.

- Công tắc giám sát lọc khí nén: dải đo có thể lên tới 500 - 1000 Pa.

- Trong các hệ thống thủy lực, công tắc có thể cần làm việc ở dải từ 5 - 50 bar hoặc cao hơn tùy ứng dụng.

Điều kiện môi trường làm việc

- Dải nhiệt độ làm việc tiêu chuẩn của đa số công tắc chênh áp nằm trong khoảng -20°C đến +85°C. Với các ứng dụng yêu cầu hoạt động ở điều kiện khắc nghiệt hơn như -40°C hoặc +150°C, cần lựa chọn các phiên bản chuyên dụng để đảm bảo độ an toàn và độ chính xác đo.

- Trong môi trường có độ ẩm cao (thường xuyên ≥ 90% RH), nên ưu tiên các công tắc có cấp bảo vệ IP65 trở lên.

- Nếu môi trường làm việc có tính ăn mòn mạnh (phòng sạch hóa chất, khu vực ven biển, sân bay…), vật liệu thép không gỉ là lựa chọn phù hợp để tăng tuổi thọ thiết bị.

- Với các hệ thống có rung động mạnh và liên tục, công tắc cần được trang bị bộ giảm chấn (damping) để đảm bảo hoạt động ổn định.

Cân nhắc giữa công tắc cơ khí và công tắc điện tử

- Công tắc chênh áp cơ khí phù hợp với các ứng dụng đơn giản, chỉ yêu cầu chức năng ON/OFF, ưu tiên chi phí thấp, không cần lưu trữ dữ liệu và có thể làm việc trong môi trường khó tiếp cận nguồn điện như kho lạnh hoặc khu vực công nghiệp xa.

- Công tắc chênh áp điện tử nên được lựa chọn khi có nhu cầu giám sát liên tục giá trị áp suất, ghi nhận dữ liệu, tích hợp với BMS/SCADA, yêu cầu độ chính xác cao hoặc sử dụng trong các ứng dụng phức tạp như phòng sạch, GMP, y tế và công nghiệp nặng.

Ngoài các yếu tố trên, người dùng cũng cần quan tâm đến thương hiệu và xuất xứ sản phẩm, chính sách bảo hành - hậu mãi, các chứng nhận và tiêu chuẩn kỹ thuật, cũng như loại tiếp điểm điện để đảm bảo công tắc chênh áp đáp ứng đầy đủ yêu cầu của hệ thống.

XEM THÊM: BẢNG GIÁ CẢM BIẾN CO CẠNH TRANH HÀNG ĐẦU TẠI SENSORS VIỆT NAM

Công tắc chênh áp không chỉ là một thiết bị đo, giám sát đơn thuần mà còn đóng vai trò trong việc đảm bảo an toàn, tối ưu hiệu suất và duy trì sự ổn định lâu dài cho các hệ thống HVAC và công nghiệp. Việc lựa chọn đúng loại công tắc chênh áp - phù hợp về dải đo, điều kiện môi trường, nguyên lý hoạt động và yêu cầu hệ thống - sẽ giúp doanh nghiệp giảm thiểu rủi ro sự cố, tiết kiệm chi phí bảo trì và nâng cao độ tin cậy vận hành.

Nếu bạn có thắc mắc hay nhu cầu đối với sản phẩm công tắc chênh áp, hãy liên hệ ngay với Sensors Việt Nam để được tư vấn tận tình nhất. Chúng tôi cam kết sản phẩm chính hãng, đầy đủ CO/CQ, chế độ bảo hành uy tín và hỗ trợ kỹ thuật tận tâm!
