Công tắc chênh lệch áp suất ống gió là một thiết bị tin cậy trong các hệ thống xử lý không khí HVAC hiện đại. Thiết bị này có nhiệm vụ giám sát lưu lượng gió, phát hiện sớm các dấu hiệu bất thường trong hệ thống, đồng thời hỗ trợ kiểm tra và xác nhận trạng thái vận hành thực tế của quạt.

Dù sở hữu thiết kế nhỏ gọn và nguyên lý hoạt động đơn giản, công tắc chênh áp ống gió lại đóng vai trò vô cùng quan trọng trong việc đảm bảo hệ thống vận hành an toàn, ổn định và hiệu quả. Bài viết này, Sensors Việt Nam sẽ giúp bạn khám phá về chiếc công tắc chênh áp "nhỏ nhưng có võ" này.

CÔNG TẮC CHÊNH LỆCH ÁP SUẤT ỐNG GIÓ - NHIỆM VỤ & NGUYÊN LÝ HOẠT ĐỘNG

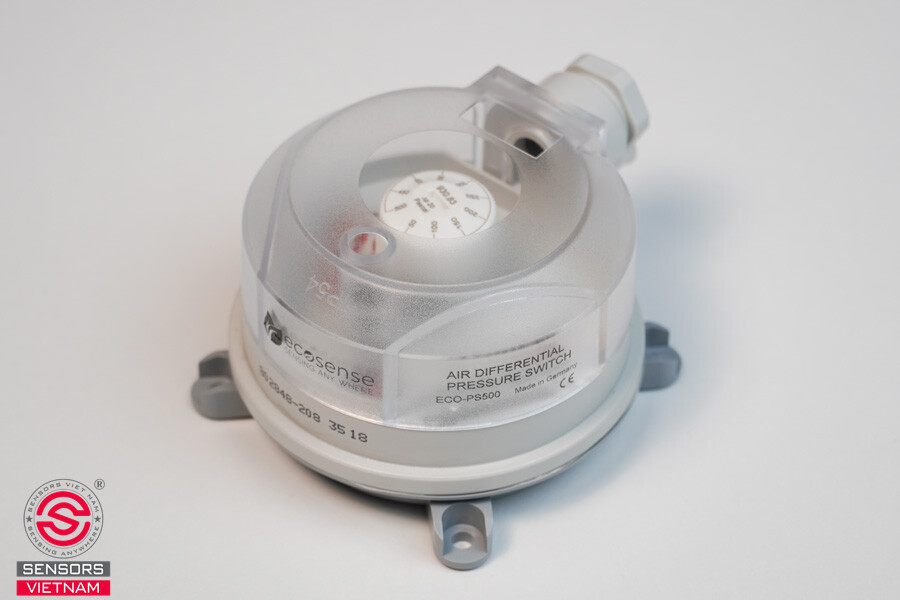

Công tắc chênh lệch áp suất ống gió được sử dụng phổ biến với vai trò giám sát trạng thái “có gió” / “mất gió” của hệ thống quạt. Ngoài chức năng cốt lõi này, thiết bị còn đảm nhiệm nhiều nhiệm vụ quan trọng khác như:

- Xác định tình trạng tắc nghẽn hoặc rò rỉ của ống gió

- Phát hiện lọc gió trong ống gió bị bẩn hoặc bị tắc

- Kiểm tra lưu lượng gió có đáp ứng yêu cầu thiết kế hay không

- Phát hiện các sự cố mất áp hoặc sụt áp trong hệ thống

Về nguyên lý hoạt động, công tắc chênh lệch áp suất ống gió vận hành theo cơ chế tương đối đơn giản:

- Khi quạt hoạt động, cánh quạt quay sẽ tạo ra sự chênh lệch áp suất giữa đầu hút và đầu đẩy (hoặc giữa bên trong ống gió và không khí môi trường bên ngoài).

- Công tắc chênh áp sẽ đo giá trị chênh lệch áp suất này. Khi áp suất vượt qua ngưỡng cài đặt ban đầu, thiết bị đóng tiếp điểm, gửi tín hiệu về hệ thống BMS để xác nhận quạt đang hoạt động đúng và có lưu lượng gió thực tế.

- Ngược lại, khi áp suất giảm về mức bằng 0 hoặc thấp hơn ngưỡng cho phép, tiếp điểm bị ngắt, hệ thống nhận tín hiệu cảnh báo lỗi.

XEM THÊM: CÔNG TẮC CHÊNH ÁP LỌC - GIẢI PHÁP SỐ 1 CHO HỆ THỐNG XỬ LÝ KHÔNG KHÍ

CÔNG TẮC CHÊNH LỆCH ÁP SUẤT ỐNG GIÓ - VỊ TRÍ LẮP ĐẶT

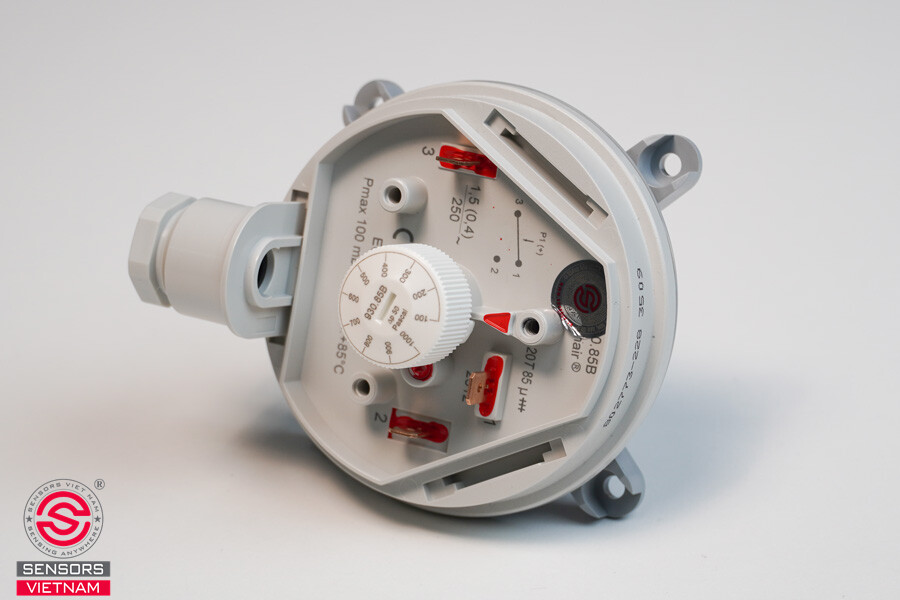

Tùy theo mục đích giám sát và yêu cầu vận hành của từng hệ thống, công tắc chênh lệch áp suất ống gió có thể được lắp đặt ở nhiều vị trí khác nhau. Một số phương án lắp đặt phổ biến và hiệu quả nhất bao gồm:

- Lắp đặt trước và sau quạt → xác nhận trạng thái vận hành thực tế của quạt

- Lắp đặt trước và sau bộ lọc gió → cảnh báo tình trạng tắc lọc hoặc lọc bẩn

- Lắp đặt tại hai điểm trên cùng một đoạn ống gió (khoảng cách 1-2 m) → theo dõi áp suất và đánh giá lưu lượng gió

- Lắp đặt trước và sau van gió (damper) → giám sát trạng thái đóng/mở của van

XEM THÊM: CÔNG TẮC CHÊNH ÁP CẦU THANG - “VỆ SĨ NGẦM” CỦA LỐI THOÁT HIỂM

CÔNG TẮC CHÊNH LỆCH ÁP SUẤT ỐNG GIÓ - LƯU Ý KHI LẮP ĐẶT VÀ SỬ DỤNG

Để đảm bảo công tắc chênh lệch áp suất ống gió hoạt động chính xác, ổn định và bền bỉ theo thời gian, người dùng cần đặc biệt lưu ý một số điểm quan trọng sau:

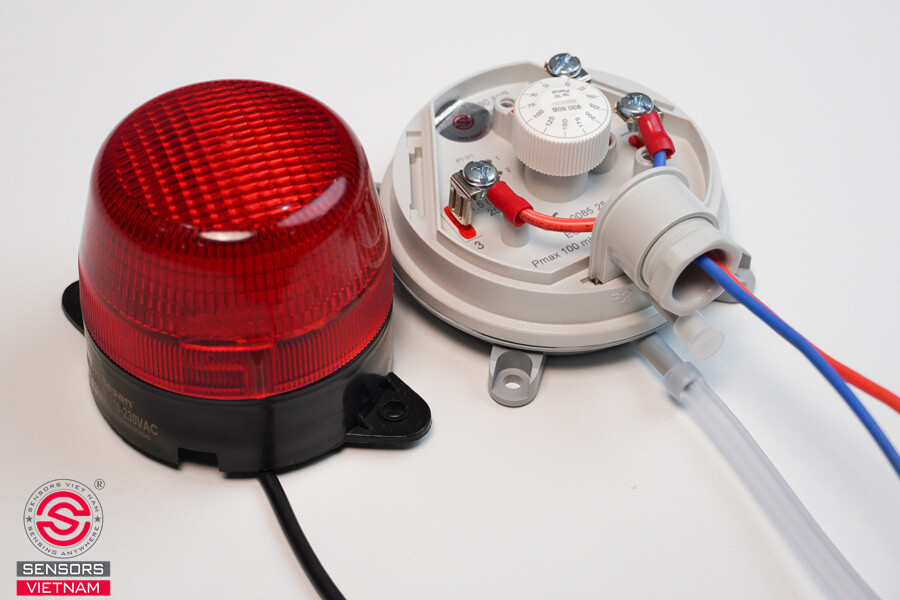

- Chỉ nên lắp đặt thiết bị tại những vị trí có dòng khí ổn định, ưu tiên các đoạn ống gió thẳng và tránh xa các điểm gây rối dòng như co, van gió hoặc quạt.

- Tránh lắp công tắc tại những vị trí có rung động cơ học mạnh. Rung động kéo dài có thể làm lò xo bên trong thiết bị bị dao động bất thường, dẫn đến hiện tượng phát tín hiệu giả.

- Công tắc/cảm biến chênh lệch áp suất ống gió nên có cấp bảo vệ tối thiểu từ IP54 trở lên nhằm đảm bảo khả năng chống bụi và tia nước.

- Không sử dụng thiết bị trong các môi trường khắc nghiệt hoặc vượt ngoài phạm vi thiết kế.

- Với các ứng dụng công nghiệp đặc thù, nên lựa chọn các dòng công tắc chuyên dụng tương ứng.

- Việc đấu nối thiết bị cần tuân thủ nghiêm ngặt hướng dẫn kỹ thuật từ nhà sản xuất hoặc nhà cung cấp.

- Cần thực hiện kiểm tra, vệ sinh và hiệu chỉnh định kỳ để duy trì độ chính xác và độ tin cậy của thiết bị.

- Nên lựa chọn dải đo của công tắc lớn hơn nhu cầu sử dụng thực tế khoảng 20-30%, tránh chọn dải đo quá lớn gây giảm độ nhạy và độ chính xác.

XEM THÊM: CÔNG TẮC CHÊNH ÁP AHU - TẦM QUAN TRỌNG TRONG HỆ THỐNG HVAC/BMS

Công tắc chênh lệch áp suất ống gió là một thiết bị có kích thước nhỏ gọn, nguyên lý vận hành đơn giản nhưng lại đảm nhiệm vai trò bảo vệ cho toàn bộ hệ thống xử lý không khí quy mô lớn. Việc hiểu đúng bản chất thiết bị, lựa chọn vị trí lắp đặt phù hợp và sử dụng đúng cách không chỉ giúp hệ thống vận hành ổn định, hạn chế tối đa các lỗi báo giả, mà còn góp phần quan trọng trong việc phòng ngừa rủi ro và đảm bảo an toàn cháy nổ.

Nếu quý khách có quan tâm và nhu cầu liên quan đến công tắc chênh lệch áp suất ống gió, vui lòng liên hệ trực tiếp Sensors Việt Nam để được tư vấn nhanh chóng, chính xác và tận tình nhất.
