Trong môi trường công nghiệp, chỉ một sai lệch nhỏ về hành trình cơ khí cũng có thể gây ra sự cố nghiêm trọng cho toàn bộ hệ thống. Công tắc giới hạn được thiết kế nhằm giám sát và giới hạn chuyển động của thiết bị, giúp ngăn ngừa va chạm, quá hành trình hoặc hư hỏng cơ cấu. Hãy cùng theo dõi tới cuối bài viết này để bỏ túi các thông tin hữu ích về thiết bị này nhé.

Công tắc giới hạn an toàn là gì?

Công tắc giới hạn an toàn (còn gọi là công tắc hành trình hoặc công tắc an toàn) là thiết bị cơ điện chuyên dụng có nhiệm vụ tự động ngắt mạch điện hoặc dừng máy khi phát hiện vật thể vượt quá phạm vi hành trình cho phép, hoặc khi xảy ra tình huống nguy hiểm trong quá trình vận hành.

Trong môi trường công nghiệp, đây là một trong những thiết bị bảo vệ quan trọng nhất. Công tắc giới hạn giúp đảm bảo an toàn cho người lao động, hạn chế quá tải và giảm thiểu rủi ro sự cố trong hệ thống băng tải, thang máy cũng như nhiều dây chuyền sản xuất hiện đại.

Vai trò của công tắc giới hạn trong hệ thống công nghiệp

Trong các hệ thống tự động hóa ngày nay, công tắc giới hạn giữ vai trò phát hiện sự hiện diện, vắng mặt hoặc vị trí của vật thể, sau đó gửi tín hiệu về hệ thống điều khiển nguồn. Nhờ cơ chế hoạt động đơn giản nhưng hiệu quả, thiết bị này được ứng dụng rộng rãi trong nhiều tình huống như:

- Điều khiển động cơ: Dừng động cơ khi vật thể trên băng tải đến điểm cuối hành trình.

- Giám sát cửa: Xác định trạng thái cửa đang mở hoàn toàn, mở một phần hay đóng kín.

- Giảm dao động cơ học: Hạn chế rung lắc trong các bộ phận chuyển động của hệ thống.

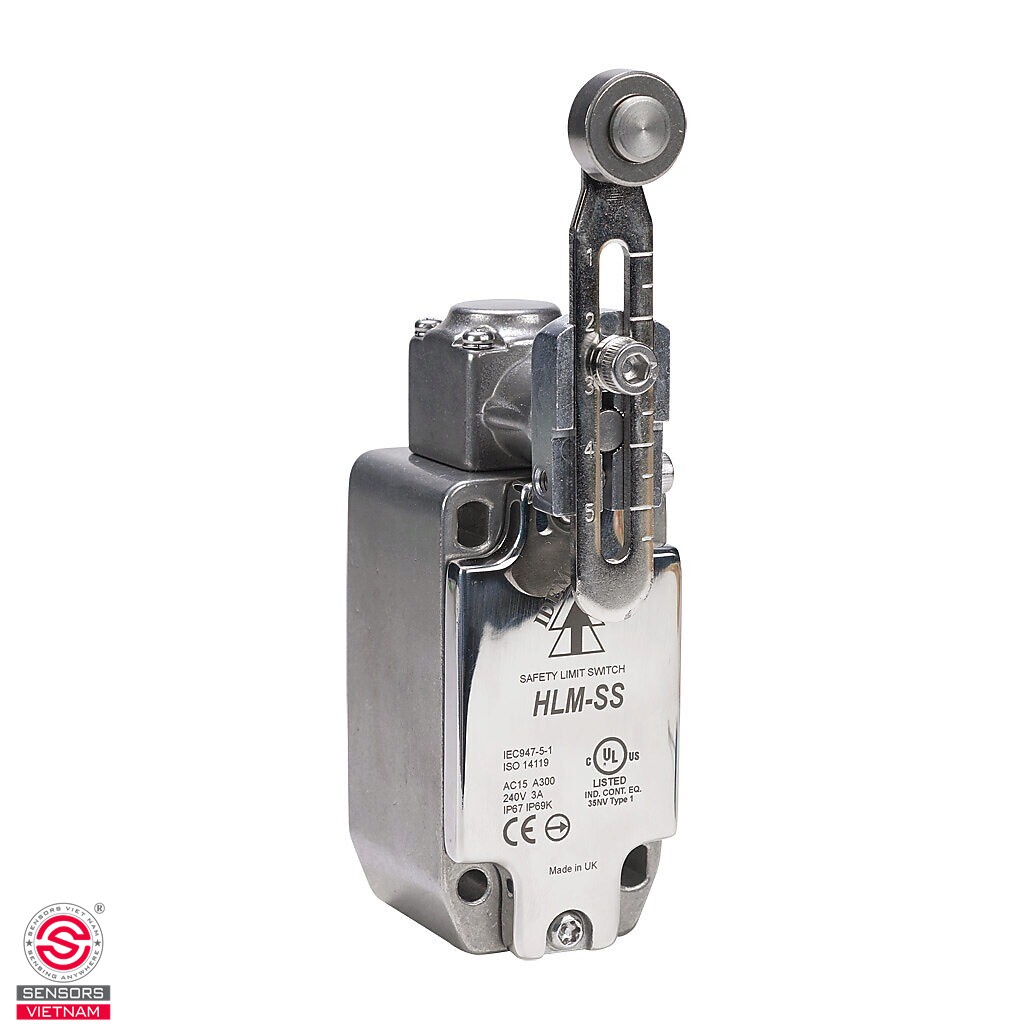

Cấu tạo công tắc giới hạn an toàn

Để hoạt động ổn định trong môi trường khắc nghiệt, công tắc giới hạn an toàn thường được thiết kế với ba bộ phận chính bao gồm:

- Bộ phận truyền động (Actuator): Là phần tiếp xúc trực tiếp với vật thể chuyển động. Tùy theo ứng dụng, đầu tác động có thể là dạng con lăn (roller plunger), cần gạt (lever arm), lò xo (spring lever) hoặc chốt (pin plunger).

- Thân vỏ (Housing): Được chế tạo từ vật liệu có độ bền cao như nhựa kỹ thuật, kim loại đúc hoặc thép không gỉ 316, giúp thiết bị chịu va đập tốt và chống ăn mòn hóa chất.

- Khối tiếp điểm (Contact Block): Thường gồm tiếp điểm Thường Đóng (NC) và Thường Mở (NO), tích hợp cơ chế “mở cưỡng bức” để đảm bảo tín hiệu ngắt mạch được truyền đi nhanh chóng và chính xác.

Nguyên lý hoạt động của công tắc giới hạn

Công tắc giới hạn vận hành dựa trên cơ chế cơ học đơn giản nhưng mang lại hiệu quả cao. Khi một vật thể tác động vào bộ phận truyền động, chuyển động cơ học này sẽ làm thay đổi trạng thái các tiếp điểm điện bên trong, từ đó đóng hoặc ngắt mạch điện.

Quy trình hoạt động diễn ra theo các bước:

Bước 1: Tác động vật lý: Khi cửa, cánh tay robot hoặc cần trục di chuyển đến vị trí giới hạn, chúng sẽ chạm vào bộ truyền động của công tắc.

Bước 2: Thay đổi tiếp điểm: Lực cơ học làm dịch chuyển pít-tông hoặc lò xo bên trong, dẫn đến thay đổi trạng thái tiếp điểm:

+ Tiếp điểm NO (Thường mở) chuyển sang trạng thái đóng.

+ Tiếp điểm NC (Thường đóng) chuyển sang trạng thái mở.

Bước 3: Điều khiển hệ thống: Tín hiệu đóng/ngắt được gửi đến PLC hoặc rơ le để dừng động cơ, kích hoạt quy trình mới hoặc phát cảnh báo.

Bước 4: Hồi vị: Khi vật thể rời khỏi vị trí tác động, lò xo bên trong sẽ đưa bộ truyền động trở về trạng thái ban đầu.

Ứng dụng thực tế của công tắc giới hạn

Nhờ độ tin cậy cao và tính linh hoạt trong lắp đặt, công tắc giới hạn được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp:

- Giám sát vị trí: Trong hệ thống băng tải, thiết bị giúp theo dõi hành trình và vị trí sản phẩm. Trong robot công nghiệp, công tắc xác định chính xác vị trí của cánh tay máy hoặc các bộ phận chuyển động.

- Hệ thống an toàn: Thiết bị có thể dừng máy khi cửa bảo vệ mở hoặc khi các bộ phận an toàn bị tháo rời, đảm bảo hệ thống vận hành đúng tiêu chuẩn an toàn.

- Hệ thống tự động hóa: Công tắc giới hạn hỗ trợ điều khiển trình tự thao tác bằng cách phát hiện sự hiện diện hoặc vắng mặt của vật thể, đảm bảo quy trình diễn ra chính xác.

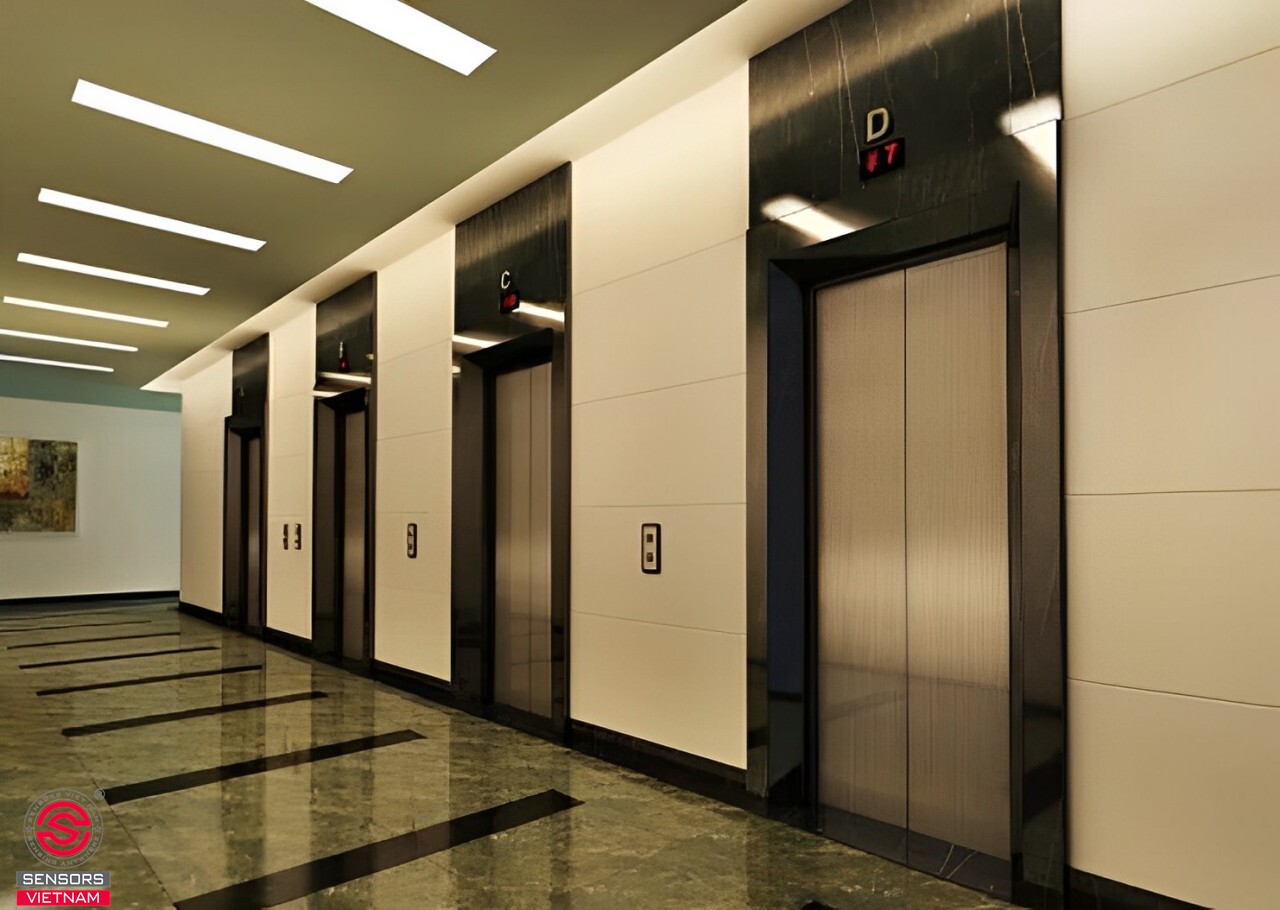

- Thang máy: Công tắc hành trình giúp xác định vị trí tầng và ngăn thang máy dừng sai tầng, đảm bảo quá trình vận hành an toàn và ổn định.
