Công tắc nhiệt độ dạng dây cáp (còn gọi là công tắc nhiệt độ dạng dây) là thiết bị được thiết kế để theo dõi nhiệt độ môi trường và tự động điều khiển mạch điện khi nhiệt độ vượt qua ngưỡng cài đặt. Nhờ khả năng phản hồi nhanh và độ ổn định cao, thiết bị này được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật như HVAC, cấp nước nóng, kho lạnh hay các dây chuyền công nghiệp.

Không chỉ dừng lại ở chức năng giám sát nhiệt độ, công tắc nhiệt dạng dây còn có thể kích hoạt hoặc ngắt các thiết bị liên quan như quạt, máy gia nhiệt, còi cảnh báo hoặc hệ thống điều khiển trung tâm. Điều này giúp người vận hành kiểm soát hệ thống một cách chủ động và hiệu quả hơn.

Trong bài viết dưới đây, Sensors Việt Nam sẽ cùng bạn tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động cũng như các ứng dụng thực tế của dòng thiết bị này.

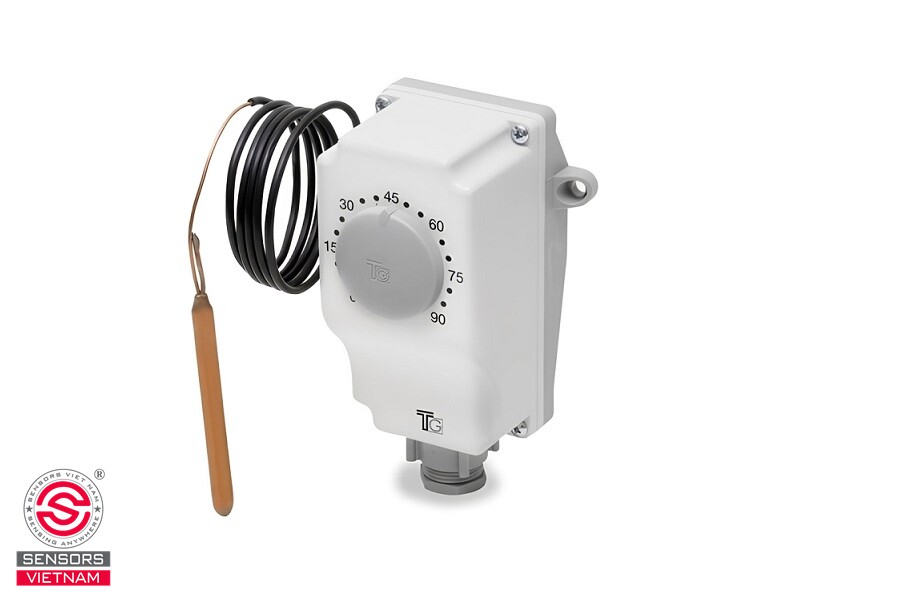

Công tắc nhiệt độ dạng dây cáp là gì?

So với các loại công tắc nhiệt dạng dán hoặc đầu dò cố định, công tắc nhiệt độ dạng dây cáp được thiết kế với một dây cảm biến dài và linh hoạt. Phần dây này có thể luồn sâu vào bên trong các khu vực cần đo nhiệt độ như ống nước, khoang máy hoặc những vị trí hẹp mà các cảm biến thông thường khó tiếp cận.

Nhờ đặc điểm linh hoạt này, thiết bị trở thành giải pháp lý tưởng cho các ứng dụng yêu cầu khả năng lắp đặt linh hoạt hoặc không thể khoan lỗ lắp đầu dò.

Trong quá trình vận hành, công tắc nhiệt dạng dây sẽ liên tục theo dõi nhiệt độ và gửi tín hiệu về bộ điều khiển trung tâm. Dữ liệu thu thập được có thể được sử dụng để:

- Ghi nhận và lưu trữ thông tin nhiệt độ

- Điều khiển đóng/ngắt mạch điện tự động

- Kích hoạt hoặc tắt các thiết bị liên quan trong hệ thống

Nhờ đó, hệ thống luôn duy trì được trạng thái vận hành an toàn và tối ưu năng lượng.

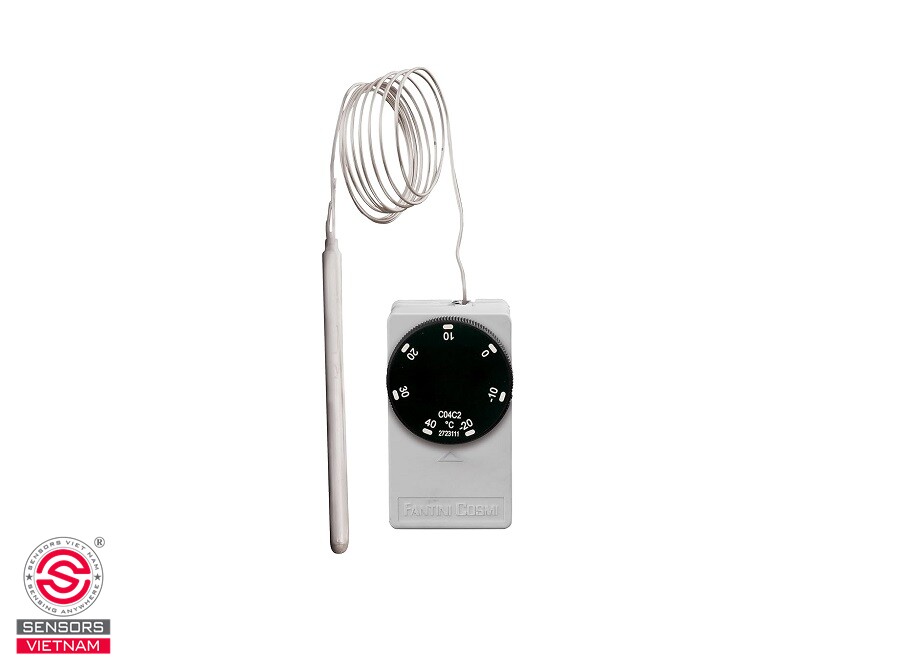

Cấu tạo của công tắc nhiệt độ dạng dây cáp

Một công tắc nhiệt độ dạng dây cáp thông thường sẽ bao gồm ba bộ phận chính sau đây:

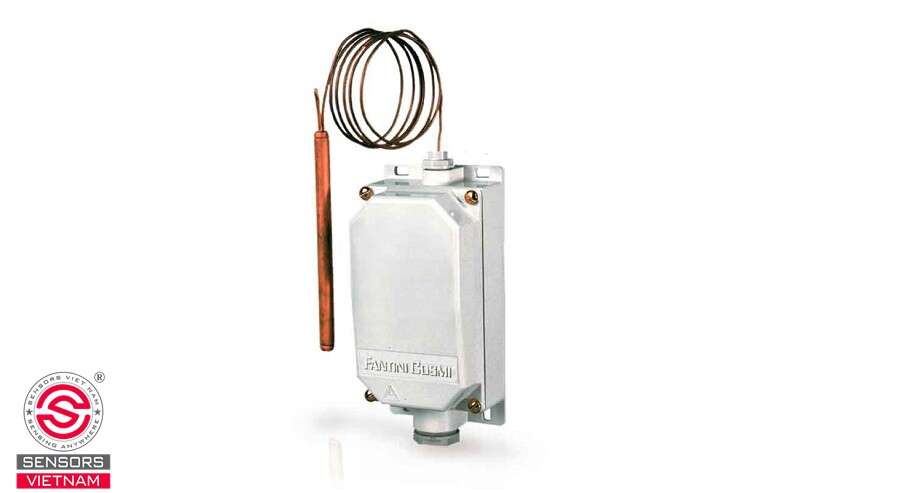

Đầu dò cảm biến

Đầu dò được thiết kế dưới dạng dây cảm biến dài, thường có chiều dài từ 1 mét đến vài mét tùy theo yêu cầu lắp đặt. Phần vỏ ngoài của dây được chế tạo từ vật liệu chịu nhiệt và có khả năng chống tác động cơ học cũng như hóa học từ môi trường. Nhờ lớp bảo vệ này, lõi cảm biến bên trong luôn được đảm bảo độ bền trong quá trình vận hành lâu dài.

Bên trong đầu dò thường sử dụng công nghệ RTD hoặc Thermocouple, trong đó điện trở hoặc điện áp của phần tử cảm biến sẽ thay đổi theo sự biến thiên của nhiệt độ.

Dây cáp kết nối

Dây cáp có nhiệm vụ kết nối đầu dò cảm biến với bộ điều khiển. Chiều dài tiêu chuẩn thường nằm trong khoảng 1-2 mét, tuy nhiên người dùng hoàn toàn có thể lựa chọn các phiên bản dài hơn tùy vào điều kiện lắp đặt.

Loại cáp này thường được thiết kế có khả năng cách điện tốt và chống nhiễu tín hiệu, đảm bảo dữ liệu nhiệt độ truyền về bộ điều khiển luôn chính xác và ổn định.

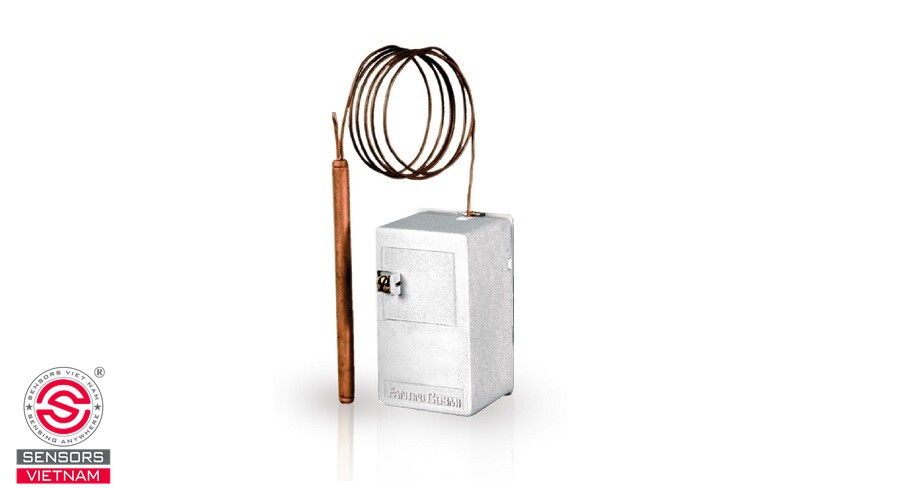

Hộp điều khiển và tiếp điểm đóng ngắt

Đây được xem là bộ phận trung tâm của công tắc nhiệt độ dạng dây cáp. Bên trong hộp điều khiển tích hợp mạch xử lý tín hiệu cùng tiếp điểm relay (thường là SPDT). Khi nhiệt độ đo được vượt quá giá trị cài đặt, mạch điều khiển sẽ kích hoạt relay để thay đổi trạng thái của tiếp điểm, từ đóng sang mở hoặc ngược lại.

Ngoài ra, thiết bị thường được trang bị hai loại tín hiệu đầu ra NO (Normally Open) và NC (Normally Closed). Điều này giúp tăng tính linh hoạt khi tích hợp vào nhiều hệ thống điều khiển khác nhau.

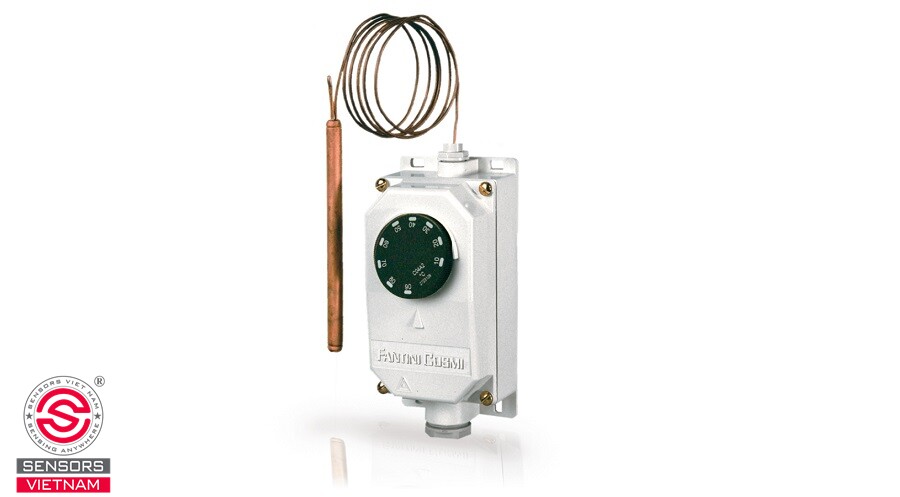

Nguyên lý hoạt động của công tắc nhiệt độ dạng dây cáp

Công tắc nhiệt dạng dây hoạt động dựa trên nguyên lý thay đổi điện trở hoặc điện áp của phần tử cảm biến khi nhiệt độ thay đổi.

Quá trình vận hành của thiết bị thường diễn ra theo các bước sau:

Bước 1: Phát hiện sự thay đổi nhiệt độ

Khi đầu dò tiếp xúc với môi trường cần đo, sự thay đổi nhiệt độ sẽ tác động trực tiếp lên phần tử cảm biến RTD hoặc Thermocouple bên trong.

Bước 2: Chuyển đổi tín hiệu

Sự thay đổi nhiệt độ làm biến đổi giá trị điện trở hoặc điện áp của cảm biến. Tín hiệu này sau đó được truyền qua dây cáp về bộ điều khiển.

Bước 3: So sánh với ngưỡng cài đặt

Mạch điều khiển bên trong thiết bị sẽ so sánh giá trị nhiệt độ đo được với ngưỡng đã thiết lập trước đó.

Bước 4: Kích hoạt tiếp điểm điều khiển

Khi nhiệt độ vượt quá ngưỡng cài đặt, tiếp điểm NO sẽ đóng và NC sẽ mở (hoặc ngược lại). Khi nhiệt độ trở lại mức bình thường, tiếp điểm sẽ quay về trạng thái ban đầu. Thông qua cơ chế này, thiết bị có thể tự động điều khiển các thiết bị liên quan trong hệ thống như quạt thông gió, máy gia nhiệt hoặc hệ thống cảnh báo.

Ứng dụng thực tế của công tắc nhiệt độ dạng dây cáp

Nhờ thiết kế linh hoạt và khả năng phản hồi nhanh, công tắc nhiệt độ dạng dây cáp được sử dụng trong rất nhiều lĩnh vực khác nhau.

Hệ thống cấp nước nóng

Thiết bị giúp giám sát nhiệt độ nước thực tế, đồng thời điều khiển hoạt động của bộ gia nhiệt khi nhiệt độ vượt quá hoặc thấp hơn mức cài đặt. Nhờ đó hệ thống luôn vận hành an toàn và tiết kiệm năng lượng.

Hệ thống HVAC

Trong hệ thống HVAC, công tắc nhiệt dạng dây thường được sử dụng để giám sát nhiệt độ nước giữa chiller và các thiết bị trao đổi nhiệt. Khi nhiệt độ vượt ngưỡng cho phép, hệ thống có thể tự động kích hoạt hoặc tắt quạt nhằm bảo vệ chiller khỏi tình trạng quá tải nhiệt.

Bình nước nóng và máy gia nhiệt

Thiết bị giúp phát hiện thời điểm nước đạt đến nhiệt độ mong muốn, từ đó tự động tắt bộ gia nhiệt để tránh lãng phí điện năng.

Kho lạnh và phòng bảo quản

Trong các kho lạnh hoặc phòng bảo quản thực phẩm, công tắc nhiệt dạng dây được dùng để theo dõi nhiệt độ không khí hoặc hệ thống làm lạnh. Khi nhiệt độ quá thấp hoặc quá cao, thiết bị có thể kích hoạt hệ thống sưởi, quạt làm mát hoặc gửi tín hiệu cảnh báo.

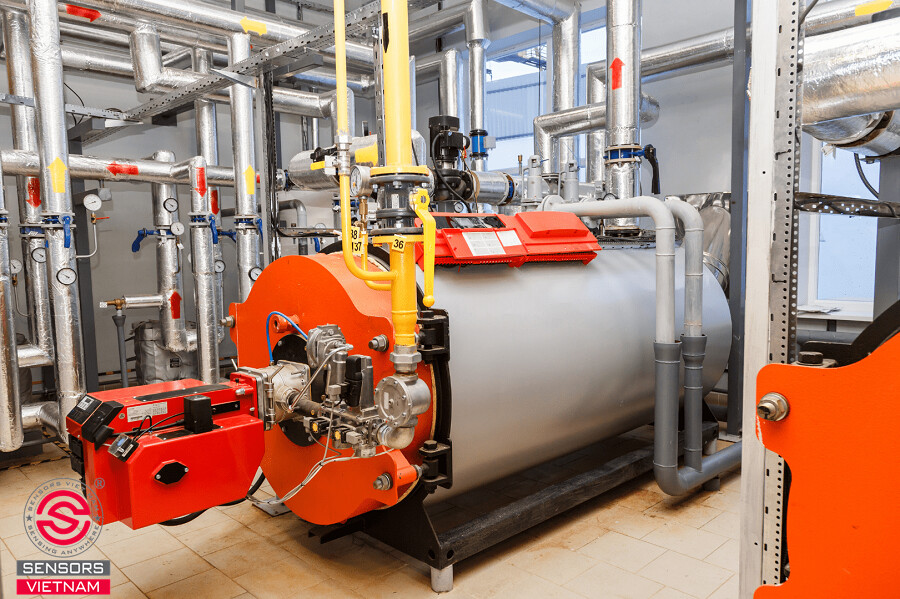

Lò hơi và ứng dụng công nghiệp

Trong các hệ thống lò hơi, lò nướng hoặc dây chuyền sản xuất, thiết bị giúp giám sát nhiệt độ nước hoặc hơi và kích hoạt bơm, van điều chỉnh khi cần thiết.

Nông nghiệp

Trong lĩnh vực nông nghiệp, công tắc nhiệt dạng dây thường được lắp đặt tại chuồng trại chăn nuôi để đảm bảo nhiệt độ môi trường luôn phù hợp với vật nuôi. Ngoài ra, thiết bị còn được dùng để kích hoạt quạt thông gió, hệ thống sưởi hoặc hệ thống tưới tự động trong các mô hình trồng trọt hiện đại.

Công tắc nhiệt độ dạng dây cáp là giải pháp giám sát và điều khiển nhiệt độ hiệu quả, ổn định và dễ triển khai trong nhiều hệ thống kỹ thuật khác nhau. Với thiết kế linh hoạt, khả năng lắp đặt thuận tiện và phạm vi ứng dụng rộng từ dân dụng đến công nghiệp, thiết bị này đang trở thành lựa chọn đáng tin cậy cho nhiều doanh nghiệp.

Nếu bạn cần tư vấn chi tiết hoặc tìm mua công tắc nhiệt độ dạng dây cáp chính hãng với mức giá tốt, hãy liên hệ ngay với Sensors Việt Nam để được đội ngũ kỹ thuật hỗ trợ nhanh chóng và chính xác nhất.
