Trong hệ thống HVAC, phòng sạch, tủ vi sinh hay dây chuyên sản xuất, việc kiểm soát áp suất vô cùng quan trọng, đòi hỏi loại cảm biến chênh áp khí phù hợp để đảm bảo an toàn, ổn định và hiệu suất vận hành. Trong bài viết này, Sensors Vietnam sẽ đánh giá và so sánh hai cảm biến chênh áp khí PEL 2500-M-MZ và PEL 2500-M-MZ-N đến từ PRODUAL - Phần Lan - thương hiệu uy tín trong lĩnh vực phát triển và sản xuất mà chắc hẳn quen thuộc với những kỹ thuật viên từng làm trong mảng HVAC hoặc EMS. Với cấu hình giống nhau, sự chênh nhau cơ bản giữa hai loại cảm biến chênh áp khí này là màn hình khiến nhiều người băn khoản không biết lựa chọn model nào phù hợp cho hệ thống của mình. Hãy cùng theo dõi bài viết để tìm ra câu trả lời nhé!

SO SÁNH CẢM BIẾN CHÊNH ÁP KHÍ PEL 2500-M-MZ vs PEL 2500-M-MZ-N: TỔNG QUAN & NGOẠI HÌNH

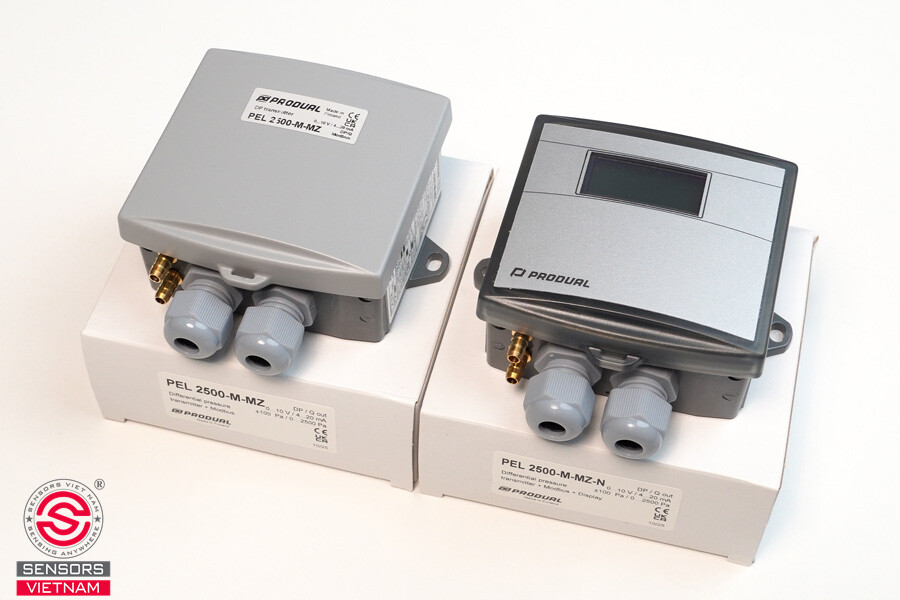

Khi so sánh cảm biến chênh áp khí PEL 2500-M-MZ và PEL 2500-M-MZ-N thì ta có thể nhận thấy hai cảm biến này có khá nhiều điểm chung. Đầu tiên, hai cảm biến này đều rất nhỏ gọn, kích thước chỉ vọn vẹn 106 x 102 x 46mm nên cầm rất nhẹ tay. Nhìn kỹ sẽ thấy phần vỏ của hai loại cảm biến này được làm từ chất liệu nhựa PC cao cấp, chất lượng, cầm chắc tay, độ hoàn thiện chuẩn hàng Châu Âu. Sản phẩm đều đạt chuẩn IP54. chống bụi, chống nước, phù hợp cho môi trường công nghiệp.

Vậy sự khác nhau giữa hai cảm biến chênh áp khí này là gì ? Sự khác biệt duy nhất ở hai cảm biến này nằm ở ngoại hình, cụ thể là màn hình LCD.

- 2500-M-MZ-N được trang bị màn hình hiển thị ngay trên thân cảm biến để theo dõi thông tin áp suất ngay tại chỗ một cách trực quan và rõ ràng.

- Còn 2500-M-MZ thì không có - nghĩa là để đọc được thông số áp suất từ cảm biến thì chúng ta phải kết nối nó với PLC, HMI, controller hay hệ thống điều khiển trung tâm, hoặc dùng tool chuyên dụng theo khuyến nghị của nhà sản xuất.

XEM THÊM: CẢM BIẾN CHÊNH ÁP KHÍ PEL 2500-M-MZ-N (PRODUAL/Phần Lan) - ĐẦY ĐỦ CO/CQ - BH 12 THÁNG

SO SÁNH CẢM BIẾN CHÊNH ÁP KHÍ PEL 2500-M-MZ vs PEL 2500-M-MZ-N: THÔNG SỐ KỸ THUẬT

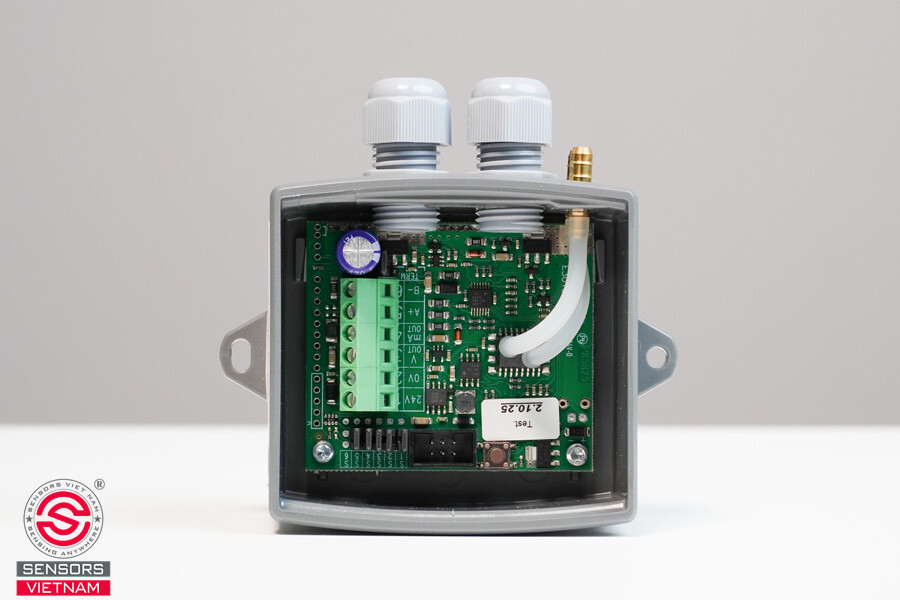

Cả hai cảm biến áp suất này đều sở hữu dải đo lên tới 2500 Pa. Người dùng có thể tuỳ chỉnh cho thấp hơn ngay trên bo mạch, rất linh hoạt và dễ dàng.

Kí hiệu “M” trong tên hai cảm biến chính là Modbus - một điểm nổi bật của dòng PEL 2500. Cả hai thiết bị đều hỗ trợ giao thức Modbus RTU qua cổng RS-485. Khi sử dụng, chúng ta có thể kết nối cảm biến về hệ thống BMS, vô cùng tiện lợi, đỡ tốn dây cáp và cho phép quản lý tập trung hàng chục, thậm chí hàng trăm cảm biến cùng lúc cực mượt. Ngoài ra thì 2 cảm biến này còn có ngõ ra tín hiệu là 4-20mA và 0-10VDC độc lập, có thể lựa chọn tùy theo nhu cầu sử dụng.

Hai cảm biến này hiện sử dụng tính năng Manual Zeroing - tương ứng với ký hiệu “MZ” trên tên của nó. Điều này cho phép người dùng hiệu chỉnh điểm lệch span bằng cách thủ công, thông qua nút bấm vật lý hoặc gửi lệnh qua Modbus để canh chỉnh từ xa, lập lịch tự động từ BMS.

XEM THÊM: CẢM BIẾN CHÊNH ÁP KHÍ PEL 2500-M-MZ (PRODUAL/Phần Lan) - ĐẦY ĐỦ CO/CQ - BH 12 THÁNG

SO SÁNH CẢM BIẾN CHÊNH ÁP KHÍ PEL 2500-M-MZ vs PEL 2500-M-MZ-N: NGUYÊN LÝ HOẠT ĐỘNG

Về nguyên lý hoạt động thì cảm biến chênh áp sẽ có hai đường dẫn áp suất vào được đánh dấu (+) và (-). Áp suất lớn sẽ vào phần (+) và áp suất nhỏ sẽ vào (-).

Bên trong cảm biến là một lớp màng đặc biệt. Khi áp suất đi vào cảm biến sẽ khiến lớp màn này bị biến dạng và dẫn tới sự thay đổi của điện áp trên các điện cực.

Giá trị chênh lệch giữa đầu dương và đầu âm của cảm biến tương ứng với độ chênh áp khí tai hai điểm cần đo chênh lệch áp suất

Chúng sẽ được chuyển đổi thành dòng điện có ngõ ra 4 - 20mA, 0-10VDC hoặc Modbus RTU (RS-485) - tùy theo cách mà người dùng đã cài đặt.

SO SÁNH CẢM BIẾN CHÊNH ÁP KHÍ PEL 2500-M-MZ vs PEL 2500-M-MZ-N: ỨNG DỤNG

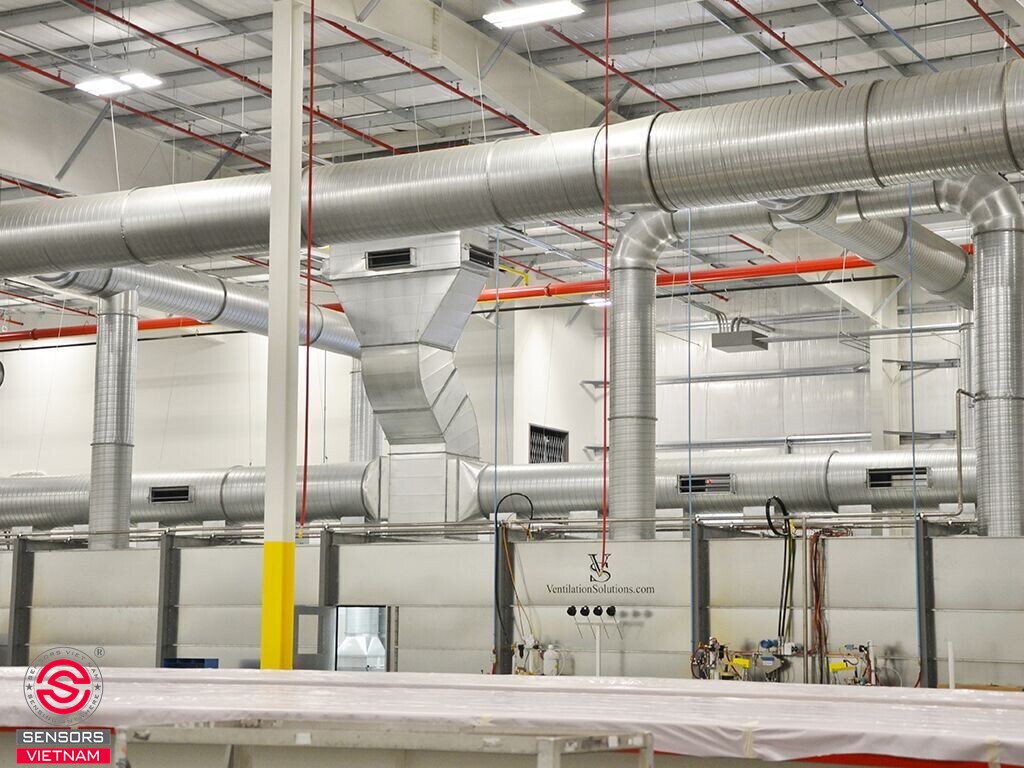

Ứng dụng phổ biến nhất của cảm biến chênh áp suất khí là trong hệ thống thông gió và điều hòa không khí công nghiệp. Cảm biến PRODUAL PEL 2500 series thường được dùng để:

- Giám sát áp suất ống gió - để xác định lưu lượng khí có đủ không, sau đó điều khiển quạt hút, hệ thống thông gió, điều hòa.

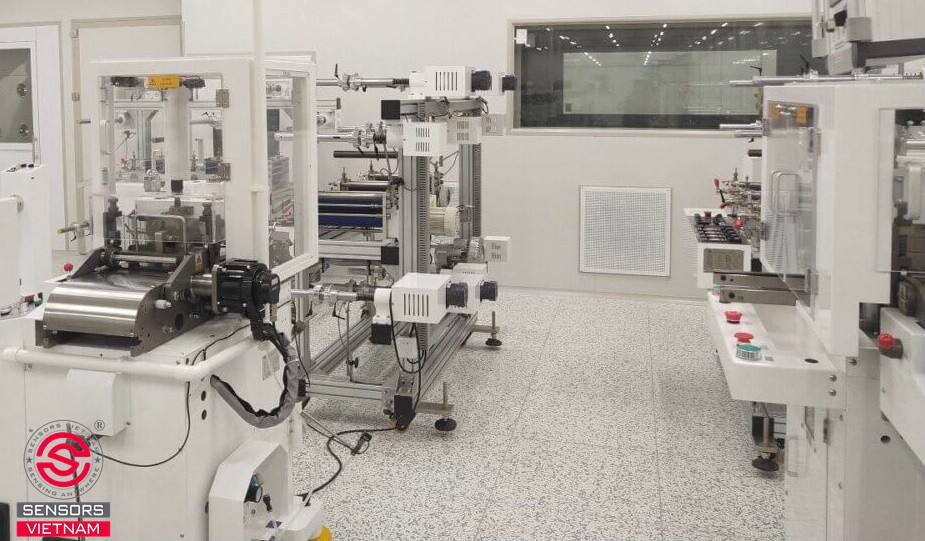

- Dùng trong phòng sạch, cầu thang - nhằm đảm bảo áp suất dương âm đúng quy định.

- Cảm biến còn được sử dụng để tạo áp âm trong buồng kín, phòng kín. Lúc này, nó được gọi là chênh áp chân không, hay cảm biến chênh áp âm.

- Giám sát áp suất giữa các bộ phận trong bộ tản nhiệt, thiết bị.

- Giám sát tình trạng bộ lọc - xem bộ lọc bẩn bao nhiêu, có cần thay chưa.

SO SÁNH CẢM BIẾN CHÊNH ÁP KHÍ PEL 2500-M-MZ vs PEL 2500-M-MZ-N: TEST THỬ

Hai cảm biến chênh áp PRODUAL PEL2500-M-MZ và PEL2500-M-MZ-N đều sử dụng nguồn điện 24VDC, nên để cấp nguồn cho thiết bị chúng ta chỉ cần chuẩn bị bộ nguồn 24VDC tương ứng. Dây đỏ, 24V đấu vào cổng 24V, còn dây xanh đấu vào cổng 0V. Như vậy là hoàn tất phần cấp nguồn.

Đối với model PEL2500-M-MZ-N có màn hình, giá trị chênh áp sẽ hiển thị trực tiếp ngay sau khi cấp nguồn, thuận tiện cho việc kiểm tra nhanh tại hiện trường.

Còn với model PEL2500-M-MZ không có màn hình, để xem được giá trị chúng ta cần sử dụng một trong hai dạng tín hiệu ngõ ra của cảm biến.

Cách đầu tiên để test hai cảm biến là sử dụng bộ điều khiển dùng nguồn 220V. Chỉ cần cấp nguồn 220V cho bộ điều khiển, sau đó đấu dây tín hiệu 4-20 mA từ cảm biến vào cổng vào của bộ điều khiển và loop 4-20mA cho tín hiệu này.

Sau khi đấu dây xong, chúng ta phải cài đặt dải đo cho cảm biến, sau đó cài đặt ngõ ra 4-20mA và dải scale trên bộ bộ điều khiển tương ứng với dải đo chênh áp mà chúng ta đã lựa chọn trên cảm biến ở bước trên. Khi cấu hình xong, giá trị hiển thị trên bộ điều khiển sẽ trùng với giá trị đo của cảm biến.

Cách thứ 2 người dùng có thể sử dụng truyền thông Modbus RTU, đấu nối cũng khá đơn giản với bộ đọc tín hiệu MODBUS của MOXA và kết nối với phần mềm đọc giá trị MODBUS trên máy tính để hiển thị thông số. Dây RS-485A gắn vào cổng A, còn dây RS485B gắn vào cổng B. Sau khi hoàn tất đấu dây, chúng ta cấp nguồn cho cảm biến và cấp nguồn cho bộ Modbus (thường qua cổng USB vào máy tính).

Cuối cùng chỉ cần mở phần mềm Modbus và thiết lập các thông số cơ bản là có thể đọc được dữ liệu cảm biến theo thời gian thực. Cách đấu nối này thì chúng ta có thể làm tương tự đối với Cảm biến chênh áp PEL2500-M-MZ-N có màn hình.

Tóm lại, hai cảm biến chênh áp khí PRODUAL PEL 2500-M-MZ và PEL 2500-M-MZ-N sử dụng chung cấu hình, và chỉ khác nhau ở màn hình hiển thị.

Cảm biến chênh áp khí PEL 2500-M-MZ-N sẽ tiện lợi hơn cho các ứng dụng giám sát tại chỗ một cách nhanh chóng như ở phòng kỹ thuật hay phòng sạch. Còn cảm biến PEL 25000-M-MZ là lựa chọn phù hợp hơn với hệ thống giám sát từ xa hoặc quản lý tích hợp nhiều cảm biến cùng một lúc.

Như vậy, Sensors Vietnam đã cung cấp thông tin và so sánh hai cảm biến chênh áp khi PEL 2500-M-MZ-N và PEL 25000-M-MZ chi tiết và toàn diện. Hi vọng bài viết sẽ giúp bạn tìm được loại cảm biến chênh áp khí phù hợp với mục đích sử dụng. Nếu có thắc mắc cần được giải đáp hoặc có nhu cầu mua hàng, đừng ngần ngại mà hãy liên hệ ngay cho Sensors Việt Nam nhé!
