Trong môi trường sản xuất công nghiệp, máy móc rung động trong quá trình vận hành là điều hoàn toàn bình thường. Tuy nhiên, khi biên độ rung vượt ngưỡng cho phép, đó là tín hiệu cảnh báo sớm của nhiều sự cố tiềm ẩn bên trong như mất cân bằng rotor, lệch trục, mài mòn vòng bi hay lỏng lẻo của cơ cấu truyền động. Nếu không được phát hiện và xử lý kịp thời, những bất thường này có thể leo thang thành sự cố nghiêm trọng gây dừng dây chuyền đột ngột, thiệt hại thiết bị và tổn thất sản xuất khó lường.

Đó chính là lý do cảm biến độ rung động ngày càng trở thành thiết bị quan trọng trong mọi nhà máy hiện đại, từ chế biến thực phẩm, dầu khí, xi măng, năng lượng tái tạo cho đến hệ thống HVAC của tòa nhà thương mại. Bài viết này của Sensors Việt Nam sẽ giải thích rõ cảm biến độ rung động là gì, hoạt động như thế nào và quan trọng nhất là bốn phân loại phổ biến nhất hiện nay để giúp bạn chọn đúng thiết bị cho ứng dụng của mình.

CẢM BIẾN ĐỘ RUNG ĐỘNG LÀ GÌ VÀ TẦM QUAN TRỌNG RA SAO?
Cảm biến độ rung động là thiết bị điện tử chuyên dụng để đo lường, giám sát và phân tích các dao động cơ học của máy móc và kết cấu trong quá trình vận hành. Thiết bị có khả năng phát hiện những biên độ dao động siêu nhỏ mà mắt người không thể nhận ra và chuyển đổi thành tín hiệu ngõ ra chuẩn công nghiệp như analog 4 đến 20 mA, 0 đến 10 V hoặc tín hiệu số Modbus RTU RS485 để truyền liên tục về hệ thống điều khiển PLC, BMS hoặc SCADA. Tại đây, dữ liệu rung được phân tích, hiển thị và cảnh báo được kích hoạt theo thời gian thực.

Khác với các phương pháp kiểm tra thủ công định kỳ chỉ cho thấy trạng thái máy tại một thời điểm cụ thể, cảm biến độ rung động thực hiện giám sát liên tục 24/7 và ghi nhận mọi sự thay đổi dù nhỏ nhất trong đặc tính rung động của thiết bị. Điều này cho phép phát hiện xu hướng suy giảm của máy móc từ rất sớm, thường là hàng tuần đến hàng tháng trước khi sự cố thực sự xảy ra.

Lấy một ví dụ thực tế để hình dung rõ hơn: một động cơ bơm vận hành bình thường ở mức 2 mm/s. Khi vòng bi bắt đầu mòn, chỉ số rung tăng dần từ 4 lên 8 rồi 15 mm/s theo từng tuần. Cảm biến độ rung động phát hiện xu hướng tăng này từ rất sớm và gửi cảnh báo về hệ thống điều khiển, cho phép kỹ sư lên kế hoạch thay vòng bi trong ca bảo trì tiếp theo, hoàn toàn tránh được tình huống vòng bi vỡ đột ngột giữa ca sản xuất.

Lợi ích thiết thực khi triển khai cảm biến độ rung động:
Phát hiện sự cố sớm: Cảm biến độ rung giúp phát hiện dấu hiệu bất thường trước khi sự cố xảy ra và tránh hoàn toàn tình trạng dừng máy đột ngột ngoài kế hoạch vốn luôn tốn kém gấp nhiều lần so với bảo trì có kế hoạch.

Giảm chi phí bảo trì đáng kể nhờ chuyển từ mô hình bảo trì định kỳ cố định sang bảo trì dự đoán, chỉ tiến hành sửa chữa khi dữ liệu rung thực tế cho thấy thiết bị thực sự cần can thiệp. Theo nghiên cứu của Viện Bảo trì và Độ tin cậy Hoa Kỳ (SMRP), bảo trì dự đoán giúp tiết kiệm từ 25 đến 30% chi phí so với bảo trì định kỳ và từ 40 đến 50% so với bảo trì phản ứng sau sự cố.

Tăng tuổi thọ thiết bị nhờ duy trì máy móc vận hành trong ngưỡng an toàn, hạn chế mài mòn tích lũy và ngăn chặn các sự cố thứ cấp do rung động quá mức gây ra trên các bộ phận liên quan.

Tích hợp dễ dàng vào hệ thống tự động hóa nhờ tín hiệu ngõ ra chuẩn công nghiệp kết nối trực tiếp với PLC, DCS, SCADA và hệ thống IoT công nghiệp mà không cần bộ chuyển đổi trung gian.

Giảm thiểu downtime đáng kể vì nhiều nghiên cứu thực tế cho thấy áp dụng bảo trì dự đoán dựa trên dữ liệu cảm biến rung giúp giảm thời gian ngừng máy ngoài kế hoạch từ 30 đến 50%.

Xem thêm: Cảm biến đo độ rung động cơ

CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CỦA CẢM BIẾN ĐỘ RUNG ĐỘNG
Một cảm biến độ rung động công nghiệp hoàn chỉnh được cấu thành từ bốn thành phần chính.

• Phần tử cảm biến: thường sử dụng tinh thể áp điện làm từ vật liệu PZT hoặc thạch anh, hoặc chip MEMS tùy theo công nghệ và phân khúc thiết bị.
• Khối lượng quán tính được gắn trực tiếp lên phần tử cảm biến. Khi máy rung, khối lượng này tạo ra lực quán tính tác động lên tinh thể áp điện theo nguyên lý định luật Newton thứ hai, tạo ra tín hiệu điện tỷ lệ với gia tốc rung động.
• Mạch xử lý tín hiệu điện tử tích hợp bên trong thực hiện khuếch đại tín hiệu thô, lọc nhiễu tần số không mong muốn, bù sai số nhiệt độ và chuyển đổi sang giá trị đo chuẩn trước khi xuất tín hiệu ngõ ra.
• Vỏ bảo vệ thường làm từ thép không gỉ 316L hoặc hợp kim nhôm với thiết kế kín hoàn toàn, đạt cấp bảo vệ IP67 đến IP68, chịu được môi trường bụi, dầu mỡ, hóa chất và nước trong điều kiện công nghiệp khắc nghiệt.

Khi máy móc vận hành và phát sinh rung động, dao động cơ học truyền qua bề mặt lắp đặt vào vỏ cảm biến và tác động trực tiếp lên phần tử cảm biến bên trong. Tinh thể áp điện chịu lực nén và kéo từ khối lượng quán tính, sinh ra điện tích tỷ lệ thuận với gia tốc rung động theo hiệu ứng áp điện thuận. Mạch điện tử bên trong khuếch đại, lọc và tính toán giá trị rung theo đơn vị phù hợp, thường là vận tốc rung tính bằng mm/s RMS hoặc gia tốc tính bằng g, rồi chuyển đổi thành tín hiệu ngõ ra chuẩn công nghiệp truyền liên tục về hệ thống điều khiển trung tâm.

Xem thêm: Cảm biến đo độ rung quạt - Hướng dẫn lựa chọn và lắp đặt

4 PHÂN LOẠI CẢM BIẾN ĐỘ RUNG ĐỘNG PHỔ BIẾN NHẤT
Tùy theo đại lượng cần đo, dải tần số ứng dụng và đặc thù của từng loại máy móc, cảm biến độ rung động được chia thành bốn phân loại chính với đặc tính kỹ thuật và phạm vi ứng dụng khác nhau rõ rệt.

Phân loại 1: Cảm biến gia tốc
Cảm biến gia tốc là loại phổ biến nhất và đa năng nhất trong nhóm cảm biến độ rung động. Thiết bị đo trực tiếp gia tốc dao động của bề mặt máy theo đơn vị g hoặc m/s², sử dụng công nghệ áp điện hoặc MEMS tùy phân khúc sản phẩm.

Đặc tính kỹ thuật nổi bật của cảm biến gia tốc là dải tần số đáp ứng cực rộng, thường từ 1 Hz đến hơn 20.000 Hz đối với dòng piezoelectric, cho phép thu thập toàn bộ phổ rung động từ tần số thấp do mất cân bằng và lệch trục cho đến tần số cao đặc trưng của hư hỏng vòng bi và bánh răng. Đây là loại cảm biến duy nhất có thể phục vụ đồng thời cả giám sát tổng thể trạng thái máy lẫn phân tích phổ tần số chi tiết cho bảo trì dự đoán nâng cao.

Cảm biến gia tốc MEMS có kích thước nhỏ hơn, tiêu thụ điện thấp hơn và chi phí thấp hơn so với piezoelectric, phù hợp cho các ứng dụng IoT công nghiệp không dây và giám sát phân tán. Tuy nhiên dải tần số đáp ứng của MEMS thường giới hạn dưới 5.000 Hz, không phù hợp cho các ứng dụng phân tích tần số cao.

Phù hợp nhất cho giám sát vòng bi, bánh răng, hộp số, máy nén, tuabin và bất kỳ ứng dụng nào cần phân tích phổ tần số chi tiết hoặc phát hiện hư hỏng ở giai đoạn sơ khai nhất.

Phân loại 2: Cảm biến vận tốc rung

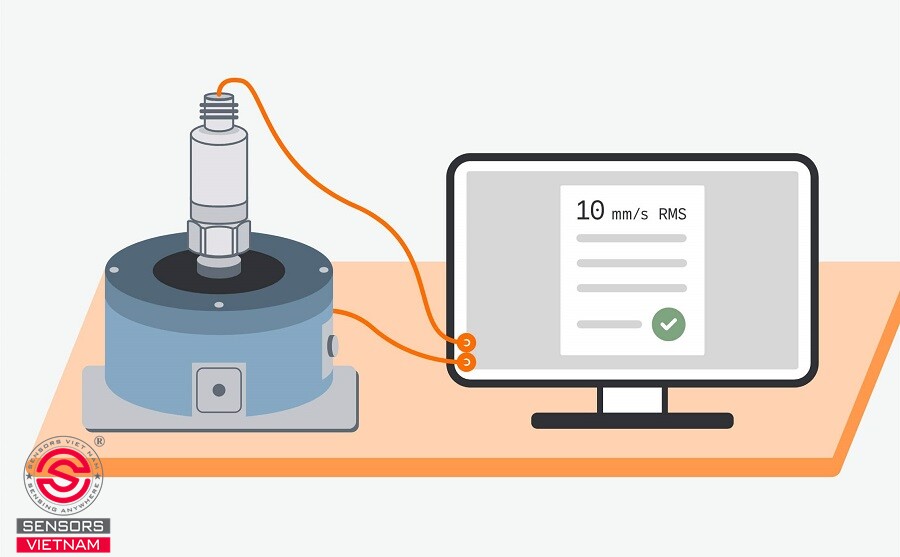

Cảm biến vận tốc rung đo tốc độ dao động của bề mặt máy theo đơn vị mm/s, thường biểu diễn dưới dạng giá trị RMS hoặc đỉnh. Đây là loại cảm biến được sử dụng phổ biến nhất trong các hệ thống giám sát máy quay vì giá trị vận tốc rung mm/s là thông số tham chiếu trực tiếp trong tiêu chuẩn đánh giá tình trạng máy móc ISO 10816 và ISO 20816, giúp kỹ sư dễ dàng so sánh và đánh giá trạng thái thiết bị mà không cần xử lý toán học phức tạp.

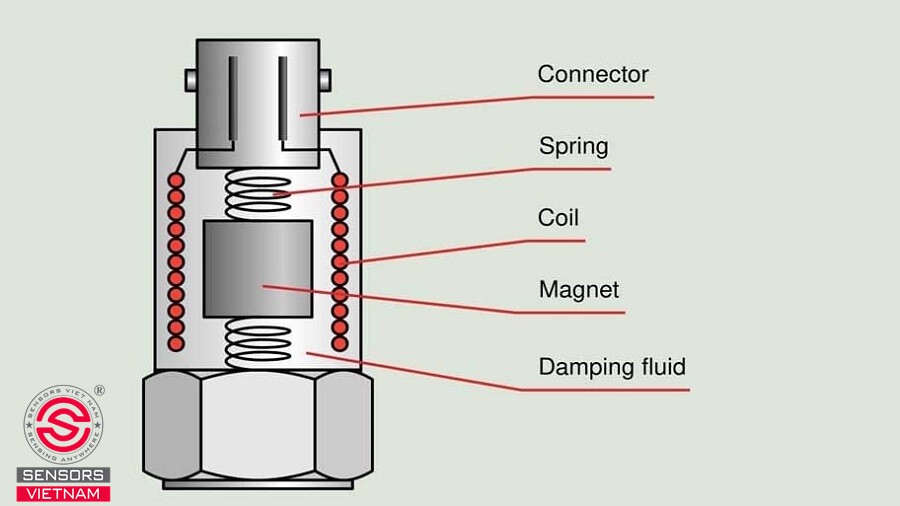

Về công nghệ, cảm biến vận tốc truyền thống sử dụng nguyên lý điện từ với cuộn dây và nam châm vĩnh cửu. Khi vỏ cảm biến rung, chuyển động tương đối giữa cuộn dây và nam châm tạo ra suất điện động tỷ lệ trực tiếp với vận tốc dao động. Các dòng cảm biến hiện đại hơn tích hợp thuật toán tích phân tín hiệu gia tốc để tính ra vận tốc rung, cho phép kết hợp ưu điểm của cả hai công nghệ.

Dải tần số đáp ứng của cảm biến vận tốc thường từ 10 đến 1.000 Hz, bao phủ đúng phổ tần số đặc trưng của phần lớn các máy quay công nghiệp thông thường như động cơ điện, máy bơm và quạt vận hành ở tốc độ 600 đến 3.600 vòng/phút.

Phù hợp nhất cho giám sát động cơ điện, máy bơm ly tâm, quạt công nghiệp, máy nén pittong và hệ thống HVAC, đặc biệt trong các ứng dụng cần đánh giá nhanh tình trạng máy theo tiêu chuẩn ISO mà không cần phân tích phổ phức tạp.

Phân loại 3: Cảm biến dịch chuyển rung
Cảm biến dịch chuyển rung đo biên độ dao động tuyến tính của bề mặt máy hoặc vị trí tương đối của trục quay so với vỏ ổ trục, theo đơn vị micromet (µm) hoặc milimet (mm). Đây là loại cảm biến chuyên dụng cho các ứng dụng yêu cầu đo biên độ dao động lớn ở tần số thấp, đặc biệt là giám sát trục lớn trong các máy quay tốc độ cao và công suất lớn.

Công nghệ phổ biến nhất trong phân loại này là cảm biến dòng điện xoáy không tiếp xúc. Thiết bị phát ra từ trường xoay chiều tần số cao từ đầu dò và đo sự thay đổi trở kháng khi bề mặt kim loại dẫn điện (thân trục) tiến lại gần hay rời xa đầu dò. Độ phân giải có thể đạt đến 1 µm, cho phép phát hiện chuyển động trục cực nhỏ.

Ưu điểm đặc biệt của cảm biến dịch chuyển không tiếp xúc là không gây thêm tải trọng cơ học lên trục đo và có thể vận hành liên tục trong nhiều năm mà không mài mòn. Tuy nhiên dải tần số đáp ứng thấp hơn hai loại trên, thường giới hạn dưới 500 Hz, không phù hợp cho phát hiện hư hỏng tần số cao.

Phù hợp nhất cho giám sát quỹ đạo trục tuabin hơi, máy nén ly tâm tốc độ cao, hộp số lớn và bất kỳ máy quay nào yêu cầu giám sát vị trí trục theo tiêu chuẩn API 670 trong ngành dầu khí và năng lượng.

Phân loại 4: Cảm biến rung dạng công tắc
Cảm biến rung dạng công tắc là loại đơn giản nhất trong bốn phân loại, không cung cấp giá trị đo lường liên tục mà chỉ phát tín hiệu ON/OFF khi biên độ rung vượt qua ngưỡng cài đặt sẵn. Khi rung động đạt ngưỡng, tiếp điểm relay bên trong đóng hoặc mở để kích hoạt tín hiệu dừng máy khẩn cấp, đèn cảnh báo hay còi báo động mà không cần qua bộ điều khiển PLC trung gian.

Cấu trúc bên trong thường sử dụng một khối lượng nhỏ gắn trên lò xo hoặc cơ cấu áp điện. Khi rung vượt ngưỡng, khối lượng dịch chuyển đủ để tác động cơ học lên cơ cấu công tắc và thay đổi trạng thái tiếp điểm.

Ưu điểm chính của vibration switch là chi phí thấp nhất trong các loại cảm biến rung, lắp đặt đơn giản, không cần hệ thống thu thập dữ liệu phức tạp và có thể bảo vệ thiết bị tự động mà không cần lập trình. Tuy nhiên nhược điểm là không cung cấp dữ liệu xu hướng, không phân biệt được nguyên nhân gây rung và chỉ phản ứng khi sự cố đã đến giai đoạn nghiêm trọng, không hỗ trợ bảo trì dự đoán.

Phù hợp nhất cho bảo vệ thiết bị đơn giản quy mô nhỏ như bơm phụ trợ, quạt thông gió, máy rung công nghiệp và các ứng dụng chỉ cần chức năng bảo vệ ngưỡng mà không cần giám sát liên tục.

Xem thêm: Cảm biến rung và ứng dụng trong hệ thống tự động hoá

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN ĐỘ RUNG ĐỘNG

• Giám sát động cơ và máy bơm

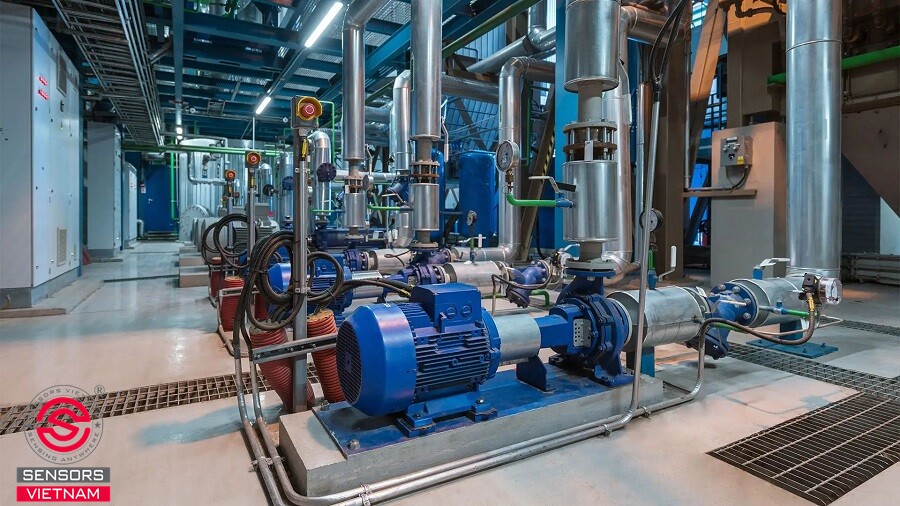

Đây là ứng dụng phổ biến nhất của cảm biến độ rung động. Cảm biến vận tốc hoặc gia tốc được lắp trực tiếp trên vỏ motor và thân bơm tại vị trí gần ổ trục nhất, giám sát liên tục 24/7 và phát cảnh báo ngay khi phát hiện dấu hiệu mất cân bằng, lệch trục hay hư hỏng vòng bi từ giai đoạn sơ khai.

• Hệ thống HVAC tòa nhà

Trong các tòa nhà thương mại và công nghiệp, quạt AHU và FCU thường bị mất cân bằng cánh quạt do bụi tích tụ hoặc va đập trong quá trình vận hành. Cảm biến vận tốc lắp trên thân quạt theo dõi xu hướng rung động theo thời gian, phát hiện sớm tình trạng mất cân bằng trước khi dẫn đến hư hỏng vòng bi và đảm bảo hệ thống điều hòa vận hành ổn định liên tục.

• Dây chuyền sản xuất tự động

Máy CNC, băng tải, máy đóng gói và robot công nghiệp đều có nhiều bộ phận chuyển động cần giám sát rung động. Dữ liệu từ cảm biến gia tốc được tích hợp vào hệ thống IoT công nghiệp để phân tích xu hướng tự động và dự đoán thời điểm bảo trì tối ưu cho từng thiết bị trong dây chuyền.

• Ngành dầu khí và năng lượng

Máy nén khí, tuabin khí và máy phát điện vận hành liên tục trong điều kiện khắc nghiệt yêu cầu giám sát rung động nghiêm ngặt theo tiêu chuẩn API 670. Cảm biến dịch chuyển không tiếp xúc kết hợp với cảm biến gia tốc tạo thành hệ thống giám sát toàn diện, đảm bảo an toàn vận hành và giảm thiểu tối đa thời gian ngừng sản xuất.

Xem thêm: Thiết bị đo nhiệt độ độ ẩm

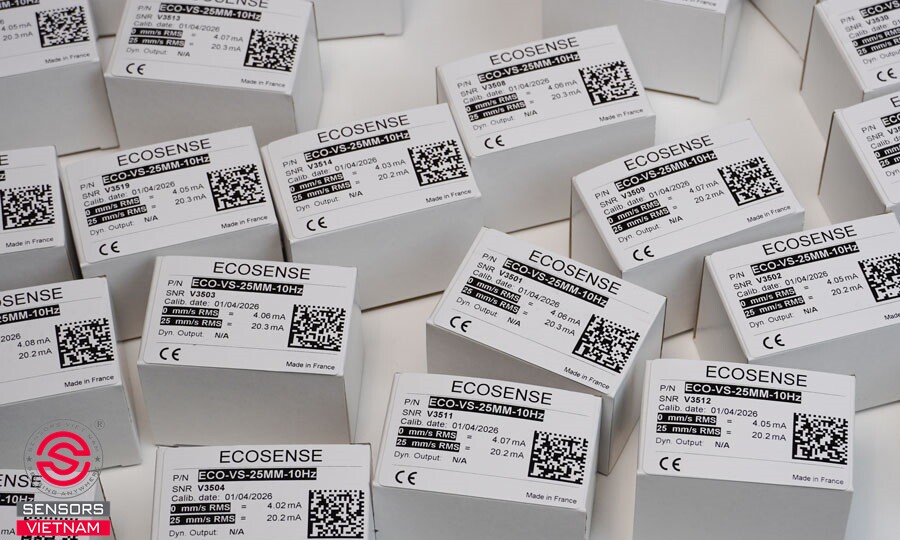

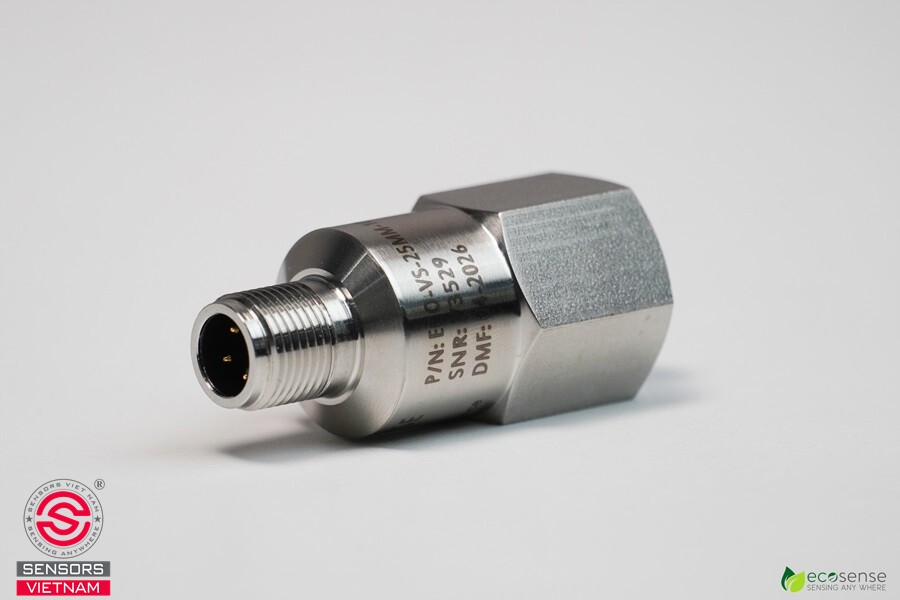

GIỚI THIỆU CẢM BIẾN ĐỘ RUNG ĐỘNG ECO-VS
Nếu đang tìm kiếm cảm biến độ rung động đáp ứng đầy đủ tiêu chuẩn công nghiệp với chi phí hợp lý, dòng sản phẩm ECO-VS của ECOSENSE (Đức) là lựa chọn rất đáng cân nhắc.
ECO-VS được thiết kế chuyên biệt để giám sát và phát hiện rung động bất thường trong hệ thống máy móc công nghiệp từ động cơ điện, máy bơm, quạt công nghiệp cho đến hệ thống HVAC. Những điểm mạnh nổi bật của dòng sản phẩm này bao gồm:

• Ngõ ra 4 đến 20 mA chuẩn công nghiệp kết nối trực tiếp với PLC, BMS và SCADA mà không cần bộ chuyển đổi trung gian.

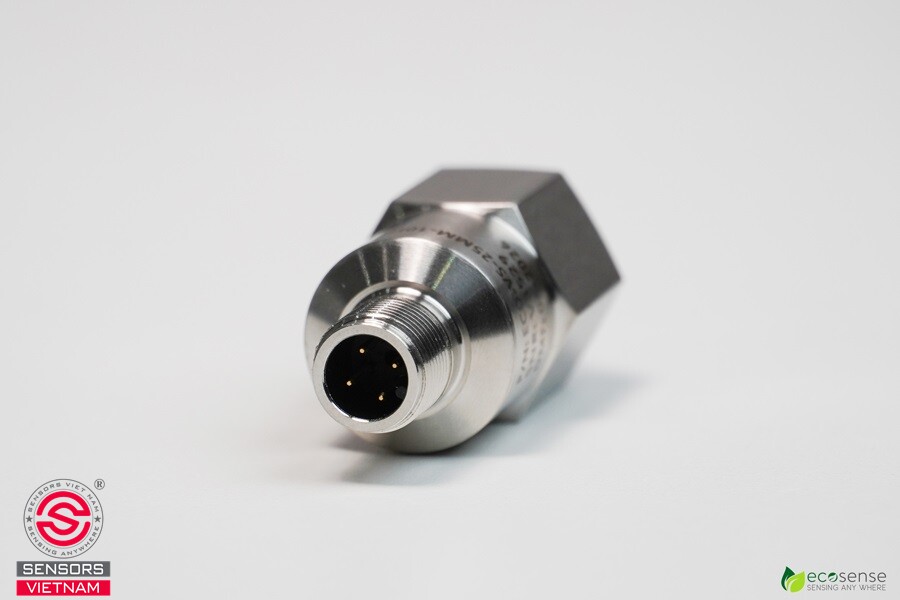

• Vỏ thép không gỉ đạt cấp bảo vệ IP67 với đầu nối cáp M12 Epoxy, cực kỳ bền bỉ trong môi trường ẩm ướt, bụi bẩn và hóa chất công nghiệp.
• Dải nhiệt độ hoạt động rộng từ âm 50°C đến 90°C, phù hợp cho cả nhà máy nóng ẩm lẫn hệ thống kho lạnh.
• Nhiều dải đo để lựa chọn gồm 0 đến 10, 0 đến 25, 0 đến 50 và 0 đến 100 mm/s RMS, phù hợp với từng nhu cầu ứng dụng cụ thể.
• Lắp đặt đơn giản qua ren ngoài M8, tiết kiệm tối đa thời gian và công sức thi công.

Xem thêm: Cảm biến độ rung ECO-VS

Bốn phân loại cảm biến độ rung động có đặc tính kỹ thuật và phạm vi ứng dụng khác nhau rõ rệt. Không có loại nào là tốt nhất tuyệt đối mà chỉ có loại phù hợp nhất với từng ứng dụng cụ thể. Nếu bạn còn phân vân chưa biết chọn loại cảm biến rung nào cho phù hợp với nhu cầu, liên hệ ngay với đội ngũ Sensors Việt Nam để nhận được tư vấn nhanh chóng.

Sensors Việt Nam phân phối chính hãng đầy đủ các dòng cảm biến độ rung động công nghiệp, tiêu biểu là dòng ECO-VS của ECOSENSE Đức, đáp ứng mọi yêu cầu từ giám sát cơ bản đến bảo trì
​dự đoán nâng cao.
