Trong các hệ thống điều hòa không khí HVAC, dây chuyền tự động hóa công nghiệp và trạm xử lý nước, thiết bị đo áp suất đóng vai trò quan trọng trong việc giám sát và điều khiển quá trình vận hành. Không chỉ dừng lại ở việc hiển thị thông số, các thiết bị này còn cung cấp dữ liệu đầu vào cho hệ thống điều khiển nhằm đảm bảo an toàn, ổn định và tối ưu hiệu suất.

Bài viết dưới đây trình bày nguyên lý hoạt động, phân loại thiết bị và các tiêu chí kỹ thuật cần xem xét khi lựa chọn thiết bị đo áp suất.

1. Khái niệm và nguyên lý hoạt động của thiết bị đo áp suất

Thiết bị đo áp suất (Pressure Sensor/Pressure Transmitter) là thiết bị dùng để đo áp lực của môi chất (khí, chất lỏng) và chuyển đổi giá trị này thành tín hiệu có thể xử lý được trong hệ thống điều khiển.

Nguyên lý chung dựa trên sự biến dạng của phần tử cảm biến khi chịu tác động của áp suất. Phổ biến nhất là màng cảm biến (diaphragm). Khi áp suất tác động, màng sẽ bị biến dạng một lượng rất nhỏ. Sự thay đổi này được chuyển đổi thành tín hiệu điện thông qua các phần tử như strain gauge hoặc cảm biến áp điện.

Tín hiệu sau đó được khuếch đại và chuẩn hóa thành các dạng tín hiệu công nghiệp như:

• 4-20 mA
• 0-10 V
• 0-5 V

Các tín hiệu này được truyền về bộ điều khiển như PLC, DDC hoặc hệ thống HMI/BMS để xử lý và điều khiển.

2. Phân loại thiết bị đo áp suất

Hệ thống đo áp suất thường bao gồm ba nhóm thiết bị chính:

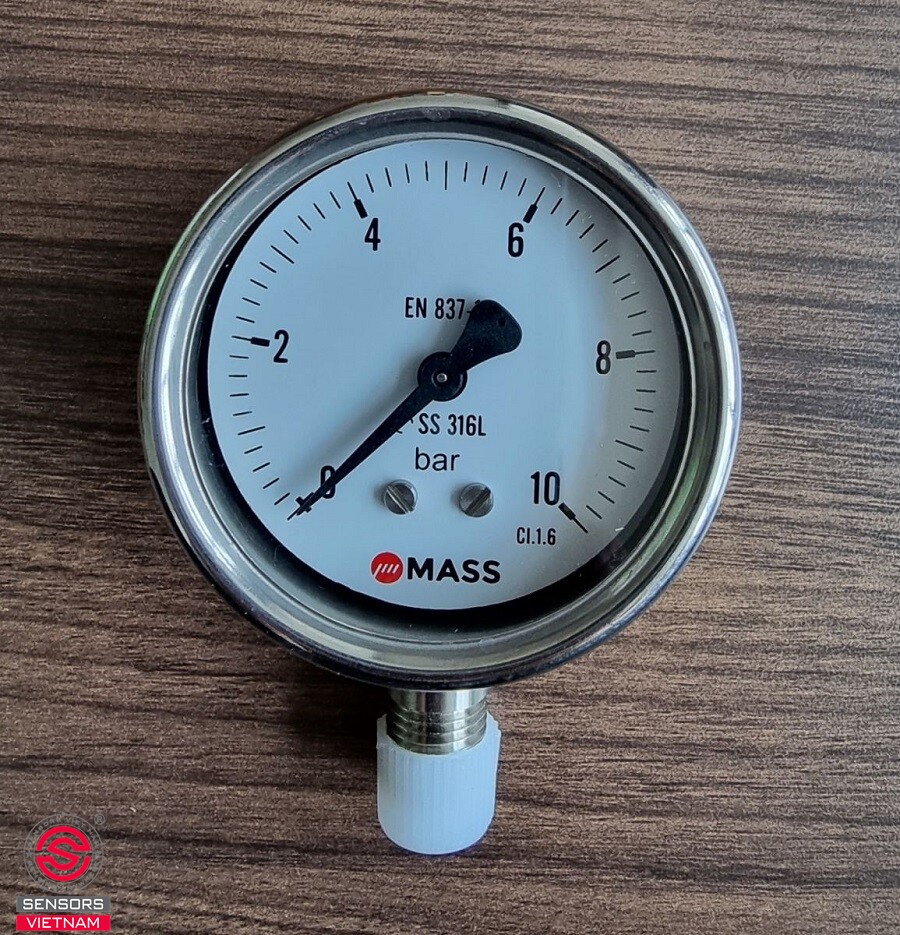

Đồng hồ đo áp suất (Pressure Gauge)
Là thiết bị đo dạng cơ học hoặc điện tử có hiển thị trực tiếp tại chỗ. Cơ cấu phổ biến là ống Bourdon, hoạt động dựa trên biến dạng cơ học để hiển thị giá trị áp suất. Ứng dụng chủ yếu trong kiểm tra tại chỗ, đối chiếu số liệu hoặc giám sát nhanh trên đường ống.

Tham khảo sản phẩm: Đồng hồ áp suất

Cảm biến áp suất (Pressure Transmitter/Transducer)
Là thiết bị đo liên tục và xuất tín hiệu analog. Đây là thành phần quan trọng trong hệ thống tự động hóa vì cho phép truyền dữ liệu áp suất theo thời gian thực về bộ điều khiển.
Ứng dụng trong điều khiển biến tần, điều chỉnh lưu lượng quạt, bơm hoặc duy trì áp suất ổn định.

Tham khảo sản phẩm: Cảm biến áp suất

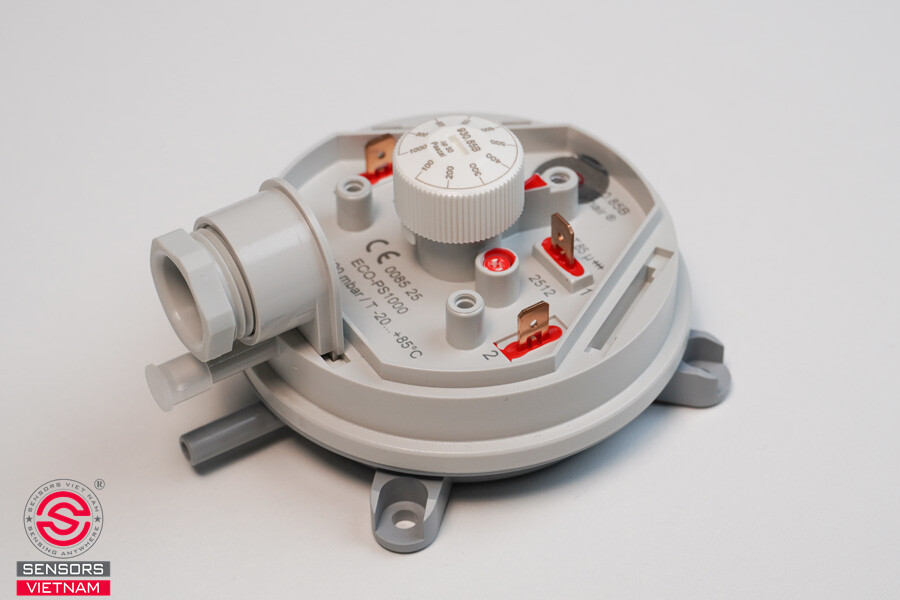

Công tắc áp suất (Pressure Switch)
Hoạt động theo nguyên lý đóng/ngắt khi áp suất đạt đến ngưỡng cài đặt. Thiết bị không cung cấp giá trị liên tục mà chỉ đưa ra tín hiệu ON/OFF.
Thường được sử dụng cho mục đích bảo vệ hệ thống như chống quá áp, chống cạn hoặc kích hoạt các chế độ an toàn.

Tham khảo sản phẩm: Công tắc áp suất

3. Ứng dụng trong các hệ thống kỹ thuật

Nhờ khả năng đo lường chính xác và phản hồi nhanh, thiết bị đo áp suất được ứng dụng rộng rãi trong nhiều lĩnh vực kỹ thuật khác nhau.

Ngành ô tô

Trong ngành ô tô, cảm biến áp suất đóng vai trò quan trọng trong việc đảm bảo hiệu suất và an toàn vận hành:

• Hệ thống phanh ABS: điều chỉnh lực phanh theo từng bánh xe, hạn chế bó cứng khi phanh gấp
• Động cơ và nhiên liệu: giám sát áp suất dầu, tối ưu quá trình phun nhiên liệu
• Hệ thống TPMS: theo dõi áp suất lốp theo thời gian thực

Hệ thống thủy lực - khí nén

Trong các dây chuyền sản xuất, thiết bị đo áp suất giúp:

• kiểm soát áp suất làm việc của hệ thống
• duy trì sự ổn định của thiết bị
• tối ưu hiệu suất vận hành máy móc

Hệ thống HVAC

Đối với HVAC, áp suất là yếu tố quan trọng để đảm bảo hiệu quả vận hành và tiết kiệm năng lượng:

• Kiểm soát áp suất không khí giữa các khu vực
• Giám sát hệ thống làm lạnh, phát hiện sớm rò rỉ
• Duy trì điều kiện môi trường ổn định trong phòng sạch, tòa nhà

Ngành thực phẩm - đồ uống

Trong lĩnh vực này, áp suất ảnh hưởng trực tiếp đến chất lượng và an toàn sản phẩm:

• Giám sát hệ thống đóng gói chân không
• Kiểm soát áp suất trong nồi hấp và tiệt trùng
• Đảm bảo tuân thủ tiêu chuẩn vệ sinh an toàn thực phẩm

Ngành dầu khí

Trong môi trường có yêu cầu an toàn cao như dầu khí, thiết bị đo áp suất đóng vai trò đặc biệt quan trọng:

• Giám sát áp suất đường ống để phát hiện rò rỉ hoặc tắc nghẽn
• Đo áp suất dưới lòng đất trong quá trình khoan và khai thác
• Cảnh báo sớm các tình huống nguy hiểm, bảo vệ con người và môi trường

Xử lý nước và nước thải

Trong các hệ thống xử lý nước, cảm biến áp suất giúp tối ưu vận hành và giảm chi phí bảo trì:

• Đo mức nước gián tiếp thông qua áp suất đáy bể
• Giám sát chênh áp qua hệ thống lọc
• Phát hiện tắc nghẽn và đưa ra cảnh báo bảo trì kịp thời

4. Tiêu chí kỹ thuật khi lựa chọn thiết bị

Việc lựa chọn thiết bị đo áp suất cần dựa trên các thông số kỹ thuật cụ thể:

- Dải đo (Measuring Range): Nên chọn dải đo sao cho áp suất làm việc nằm trong khoảng 50-70% giá trị tối đa của thiết bị. Điều này giúp đảm bảo độ chính xác và kéo dài tuổi thọ cảm biến.

- Vật liệu tiếp xúc (Wetted Material): Cần phù hợp với môi chất sử dụng.

• Khí nén, nước sạch: đồng hoặc inox tiêu chuẩn
• Hóa chất, nước thải: inox 316L hoặc vật liệu chống ăn mòn như PTFE

- Độ chính xác (Accuracy): Tùy theo yêu cầu ứng dụng:

• Công nghiệp: ~1.0% - 1.6% FS
• Dân dụng: ~2.5% FS
• Phòng thí nghiệm, dược phẩm: 0.1% - 0.5% FS

- Cấp bảo vệ (IP Rating): Thiết bị nên đạt tối thiểu IP65 để đảm bảo chống bụi và nước trong môi trường công nghiệp.

- Điều kiện môi trường lắp đặt

• Môi trường rung: sử dụng đồng hồ có dầu giảm chấn
• Nhiệt độ cao: cần bổ sung ống siphon hoặc bộ làm mát
• Áp suất xung: nên có bộ giảm chấn (snubber)

Thiết bị đo áp suất là thành phần quan trọng trong các hệ thống kỹ thuật hiện đại. Việc hiểu rõ nguyên lý hoạt động, phân loại và tiêu chí lựa chọn sẽ giúp đảm bảo độ chính xác đo lường, nâng cao hiệu suất vận hành và giảm thiểu rủi ro trong quá trình sử dụng.
