Khi diện tích cánh van gió tăng lên, lực cản của luồng khí và ma sát cơ khí cũng tăng theo, đòi hỏi một động cơ đủ khỏe để đóng mở chính xác mà không bị ì hay quá tải. Động cơ van gió 10Nm chính là câu trả lời cho phần lớn các van gió cỡ vừa và lớn trong công trình thương mại, công nghiệp.

Động cơ van gió 10Nm là gì?

Động cơ van gió 10Nm là bộ truyền động điện được lắp lên trục cánh van gió, có khả năng sinh ra mô-men xoắn tối đa 10 Newton mét tại đầu trục để xoay cánh van đóng hoặc mở. Đây là mức mô-men khá phổ biến trong các công trình HVAC quy mô vừa và lớn, bởi nó đủ lực để xử lý những van gió có diện tích cánh lớn hơn đáng kể so với các dòng động cơ mô-men thấp dùng cho van gió dân dụng hoặc văn phòng nhỏ.

Về nguyên lý, động cơ nhận tín hiệu điều khiển từ bộ điều khiển hoặc hệ thống quản lý tòa nhà, sau đó motor bên trong quay và truyền lực qua hệ bánh răng giảm tốc để tạo ra mô-men xoắn ổn định tại trục kẹp, làm xoay cánh van theo góc mong muốn. Với động cơ van gió 10Nm, động cơ thường xử lý tốt các van gió có diện tích cánh lên đến khoảng 2 mét vuông, tùy vào kiểu thiết kế cánh van và tốc độ gió trong đường ống.

Ứng dụng động cơ van gió 10Nm trong hệ thống HVAC

Với khả năng xử lý van gió cỡ lớn, động cơ van gió 10Nm có mặt ở hầu hết các vị trí điều tiết không khí quan trọng trong hệ thống HVAC của tòa nhà thương mại, bệnh viện, nhà máy hay trung tâm thương mại.

Động cơ van gió 10Nm cho các bộ xử lý không khí trung tâm quy mô lớn

Động cơ van gió 10Nm thường được lắp cho van gió hòa trộn hoặc van gió tươi chính, nơi diện tích cánh van đủ lớn để đáp ứng lưu lượng gió cho toàn bộ khu vực phục vụ.

Động cơ van gió 10Nm cho hệ thống thông gió

Trong tầng hầm, ga ra ô tô hay nhà xưởng công nghiệp, động cơ van gió 10Nm đảm nhiệm việc đóng mở van gió thải và van gió cấp có kích thước lớn, giúp kiểm soát chất lượng không khí và loại bỏ khí thải hiệu quả.

Động cơ van gió 10Nm cho hệ thống điều hoà trung tâm

Với các dự án cần điều tiết lưu lượng chính xác trên đường ống chính, như hệ thống điều hòa trung tâm của khối văn phòng cao tầng, dòng động cơ điều khiển tuyến tính 10Nm giúp duy trì lưu lượng gió ổn định theo từng thời điểm trong ngày mà không gây dao động áp suất đột ngột trong đường ống.

Động cơ van gió 10Nm cho hệ thống tăng áp cầu thang

Ngoài ra, động cơ van gió 10Nm còn thường được chọn cho các van gió tăng áp cầu thang thoát hiểm cỡ lớn hoặc van gió khói tại các công trình có yêu cầu phòng cháy chữa cháy nghiêm ngặt, nơi cần lực đóng mở đủ mạnh để thắng áp suất chênh lệch lớn giữa các khu vực.

Động cơ van gió 10Nm phù hợp với loại van nào?

Việc chọn động cơ van gió 10Nm cần dựa trên diện tích cánh van thực tế và kiểu thiết kế cánh, bởi hai yếu tố này quyết định trực tiếp lực cản mà động cơ phải vượt qua. Một số loại van gió thường sử dụng động cơ 10Nm bao gồm:

• Van gió đối lưu song song cỡ lớn dùng trong hệ thống AHU và van hòa trộn gió
• Van gió đối lưu ngược chiều, phù hợp với các vị trí cần điều tiết lưu lượng tuyến tính và chính xác cao
• Van gió tròn, van gió chữ nhật cỡ lớn lắp trên đường ống gió chính
• Van gió tăng áp cầu thang và van gió khói tại các công trình có yêu cầu cao về an toàn cháy nổ

Nguyên tắc chung là diện tích cánh van càng lớn thì lực cản không khí tác động lên trục van càng cao, nên với các van gió có diện tích trên khoảng 1,5 đến 2 mét vuông, động cơ 10Nm thường là mức tối thiểu cần cân nhắc.

Khi mua động cơ van gió HVAC còn cần chú ý những gì?

Ngoài việc chọn đúng mô-men xoắn theo diện tích van, một động cơ van gió phù hợp còn phụ thuộc vào nhiều yếu tố kỹ thuật khác. Dưới đây là những điểm quan trọng cần kiểm tra trước khi quyết định mua động cơ van gió cho hệ thống HVAC.

Điện áp cấp nguồn

Phần lớn động cơ van gió hiện nay sử dụng điện áp AC/DC 24V, phù hợp với các hệ thống tự động hóa tòa nhà nhờ tính an toàn cao và dễ tích hợp với bộ điều khiển trung tâm. Một số dòng vẫn dùng điện áp 220V AC cho các ứng dụng đóng mở đơn giản, độc lập, không kết nối với hệ thống BMS.

Kiểu tín hiệu điều khiển động cơ van gió

Tín hiệu điều khiển quyết định cách động cơ phản hồi với lệnh từ hệ thống. Có ba kiểu tín hiệu phổ biến bao gồm:

• Động cơ van gió đóng mở hoàn toàn On/Off
• Động cơ van gió điều khiển ba điểm cho phép dừng ở vị trí trung gian
• Động cơ van gió tín hiệu tuyến tính analog như 0 đến 10V hoặc 4 đến 20mA cho khả năng điều chỉnh liên tục.

Việc chọn đúng kiểu tín hiệu cần khớp với năng lực của bộ điều khiển hoặc hệ thống BMS đang sử dụng tại công trình.

Thời gian vận hành

Thời gian để động cơ hoàn thành một hành trình quay 90 độ có sự khác biệt khá lớn giữa các dòng sản phẩm, từ vài giây cho các ứng dụng cần phản hồi nhanh như hộp điều tiết lưu lượng biến đổi, cho đến vài phút cho các dòng vận hành êm và tiết kiệm điện dùng trong không gian cần kiểm soát tiếng ồn như phòng làm việc hay phòng bệnh.

Cấp bảo vệ IP của động cơ van gió

Cấp bảo vệ IP thể hiện khả năng chống bụi và chống nước của vỏ động cơ, phổ biến nhất là IP54 cho các vị trí lắp trong phòng kỹ thuật hoặc trong nhà. Với các vị trí lắp ngoài trời, khu vực ẩm ướt hoặc tiếp xúc trực tiếp với hơi nước, nên ưu tiên các dòng có cấp bảo vệ IP65 trở lên để đảm bảo độ bền lâu dài cho động cơ.

Các tính năng nâng cao

Một số tính năng bổ sung tuy không bắt buộc nhưng mang lại nhiều tiện lợi khi vận hành và bảo trì, như khả năng tự động dừng khi chạm điểm cuối hành trình mà không cần công tắc giới hạn riêng, tín hiệu phản hồi vị trí cho phép giám sát trạng thái van từ xa, và chức năng lò xo hồi vị dành cho các ứng dụng liên quan đến an toàn cháy nổ.

TOP 5 HÃNG ĐỘNG CƠ ĐIỀU KHIỂN VAN GIÓ PHỔ BIẾN HIỆN NAY

Hiện nay trên thị trường có rất nhiều thương hiệu damper actuator nổi tiếng. nhiều hãng actuator HVAC hàng đầu thế giới với chất lượng cao, độ bền tốt, hỗ trợ đầy đủ Modbus/BACnet và được sử dụng rộng rãi trong các dự án HVAC lớn.

Động cơ điều khiển van gió Belimo

Động cơ điều khiển van gió Belimo là dòng motorized damper actuator cao cấp được sử dụng rộng rãi trong các hệ thống HVAC, AHU, FCU và BMS hiện nay. Với độ bền cao, khả năng điều khiển chính xác và hỗ trợ Modbus/BACnet, động cơ van gió Belimo là lựa chọn phổ biến cho các công trình thương mại, nhà máy và phòng sạch.

Sensors Việt Nam cung cấp giải pháp damper actuator HVAC và hỗ trợ tư vấn lựa chọn actuator phù hợp cho từng ứng dụng thực tế. Tuy nhiên giá cả Belimo khá cao và thời gian giao hàng khá lâu.

Động cơ điều khiển van gió Honeywell

Van gió Honeywell thương hiệu phổ biến tại thị trường HVAC quốc tế với nhiều dòng damper actuator và valve actuator cho commercial HVAC cũng như hệ thống điều khiển tòa nhà.

Động cơ điều khiển van gió Nenutec

Nenutec cũng là lựa chọn phổ biến cho các hệ thống HVAC nhờ mức giá cạnh tranh và chất lượng ổn định.

Động cơ điều khiển van gió Schneider

Trong phân khúc tự động hóa tòa nhà, Schneider Electric cung cấp nhiều giải pháp HVAC và Actuator cho tòa nhà thông minh.

Động cơ điều khiển van gió PHC

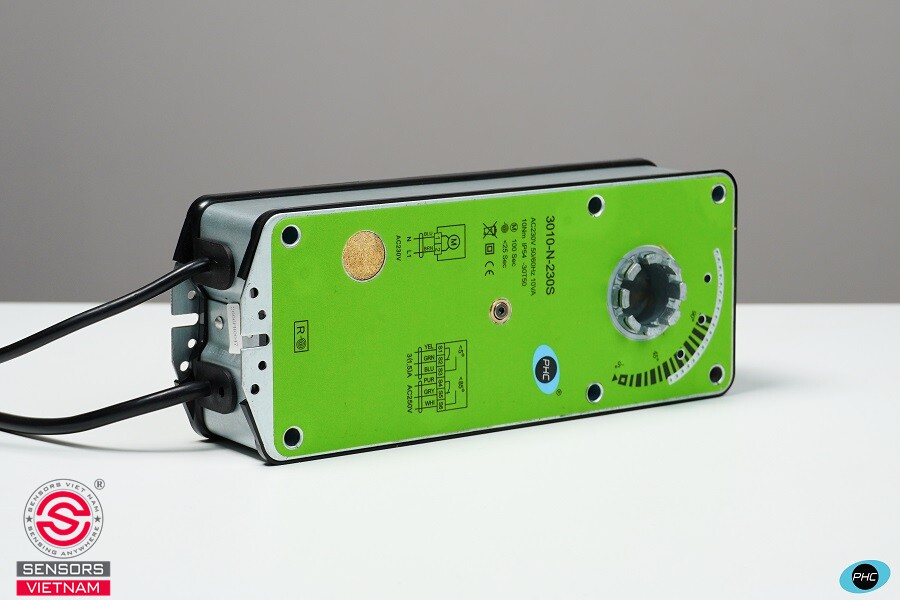

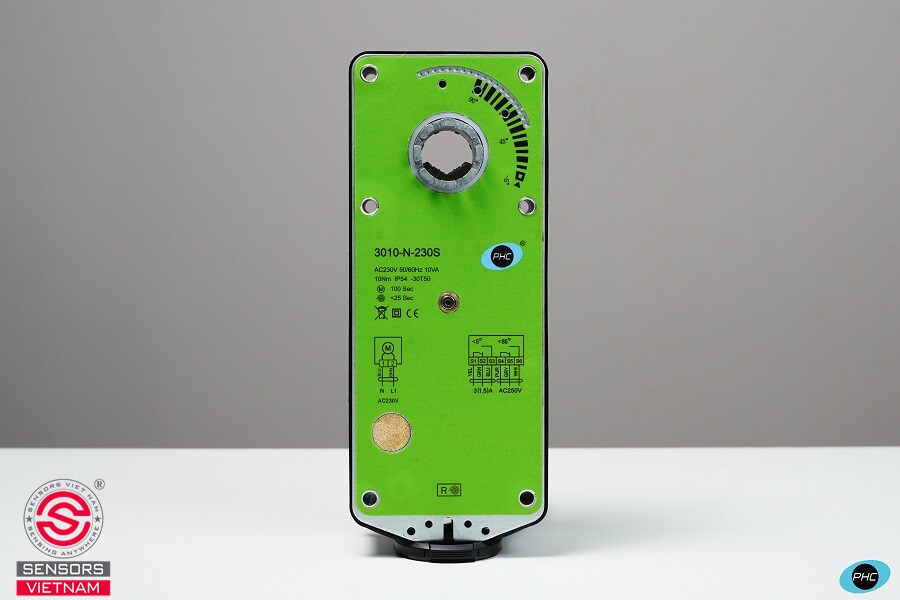

Trong những năm gần đây, động cơ van gió PHC đang phát triển rất mạnh nhờ giá cạnh tranh hơn Belimo nhưng vẫn có nhiều tính năng cao cấp như Fail safe, Modulating, Spring return và khả năng hoán đổi tốt. Đây là thương hiệu được nhiều nhà thầu HVAC quan tâm tại Việt Nam.

Động cơ van gió PHC có thiết kế chuẩn công nghiệp, nhìn rất chuyên nghiệp và chất lượng bền bỉ. Sensors Việt Nam là nhà phân phối động cơ van gió PHC với chất lượng cao và giá cả cạnh tranh với chế độ bảo hành 2 năm 1 đổi 1 chính hãng.
