Trong các công trình có hệ thống thông gió và điều hòa không khí quy mô vừa đến lớn, việc lựa chọn đúng động cơ van gió theo tải trọng thực tế là yếu tố quyết định đến độ ổn định vận hành của toàn hệ thống. Động cơ van gió 16Nm là sản phẩm đáp ứng tốt phần lớn kích thước van gió tiêu chuẩn trong các tòa nhà thương mại, nhà máy sản xuất và công trình dân dụng.

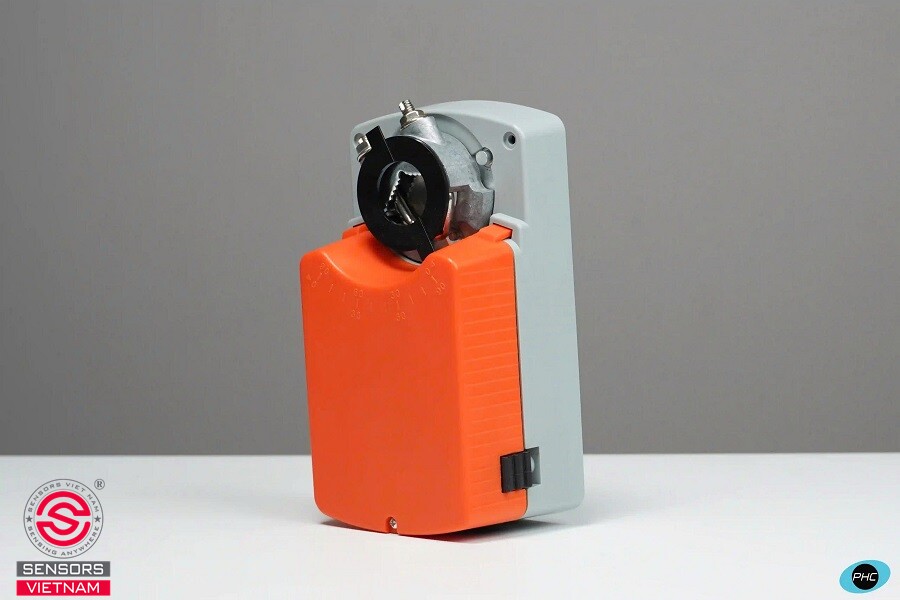

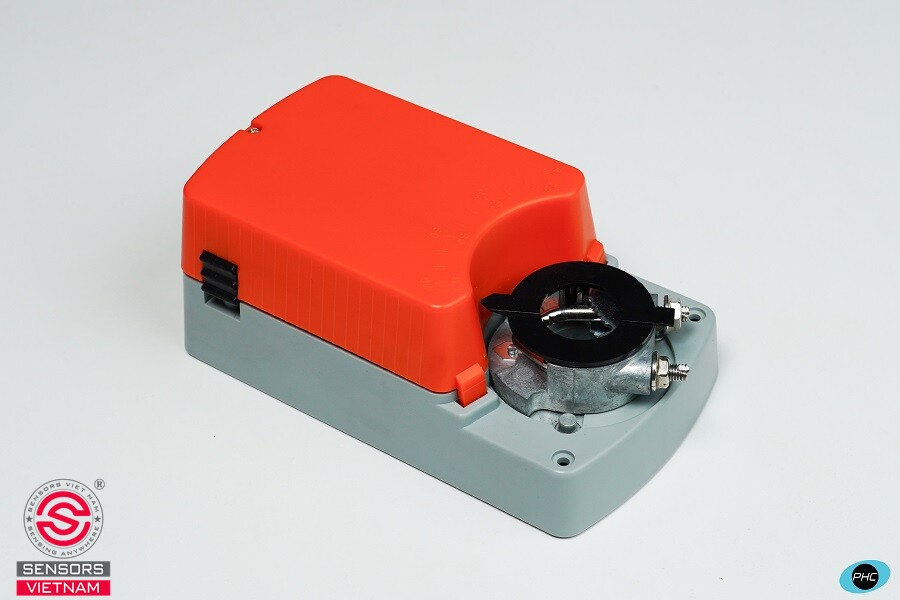

ĐỘNG CƠ VAN GIÓ 16NM LÀ GÌ?

Động cơ van gió, hay damper actuator, là thiết bị chuyển đổi tín hiệu điện thành chuyển động xoay cơ học để đóng, mở hoặc điều tiết góc mở của cánh van gió trong hệ thống ống dẫn khí. Con số 16Nm thể hiện mô men xoắn tối đa mà động cơ có thể tạo ra, tức là lực xoay cần thiết để thắng ma sát trục van và áp suất tĩnh tác động lên cánh van trong quá trình đóng mở.

Với mức mô men xoắn này, động cơ thường được thiết kế cho van gió có diện tích tiết diện lên đến khoảng 4m vuông, phù hợp với phần lớn van gió chính trong hệ thống AHU, van điều tiết cỡ lớn trong hộp VAV hoặc các vị trí đòi hỏi lực đóng mở lớn hơn mức mà động cơ mô men xoắn nhỏ có thể đáp ứng ổn định.

PHÂN LOẠI ĐỘNG CƠ VAN GIÓ 16NM THEO TÍN HIỆU ĐIỀU KHIỂN

Dựa trên loại tín hiệu điều khiển, động cơ van gió 16Nm trên thị trường thường được chia thành ba nhóm chính:

Động cơ van gió 16Nm ON/OFF

Loại on/off hai vị trí, chỉ vận hành đóng hoàn toàn hoặc mở hoàn toàn, phù hợp với các ứng dụng đơn giản như van gió tươi cấp cố định hoặc van cách ly không cần điều tiết linh hoạt

Động cơ van gió 16Nm floating point ba vị trí

Động cơ điều khiển van gió floating point ba vị trí, còn gọi là điều khiển tăng giảm, cho phép van dừng lại ở nhiều vị trí trung gian theo tín hiệu mở hoặc đóng từng bước, thường dùng trong các hệ thống có bộ điều khiển hỗ trợ tín hiệu số tăng giảm

Động cơ van gió 16Nm tuyến tính

Động cơ van gió tuyến tính nhận tín hiệu liên tục 0-10V DC hoặc 4-20mA, cho phép định vị góc mở van chính xác theo tỷ lệ phần trăm, phù hợp với các ứng dụng đòi hỏi kiểm soát chặt như phòng sạch, AHU biến tần hoặc hộp VAV hiện đại

Việc xác định đúng loại tín hiệu điều khiển ngiúp đảm bảo động cơ van gió 16Nm phối hợp chính xác với bộ điều khiển trung tâm, tránh phát sinh chi phí thay thế hoặc điều chỉnh sau khi lắp đặt.

 → Xem thêm: Động cơ van gió lò xo hồi

ỨNG DỤNG ĐỘNG CƠ VAN GIÓ 16NM

Nhờ mức mô men xoắn vừa đủ mạnh nhưng vẫn giữ được kích thước gọn và chi phí hợp lý, động cơ van gió 16Nm xuất hiện trong hầu hết các hạng mục quan trọng của một hệ thống HVAC hoàn chỉnh.

Động cơ van gió 16Nm điều khiển damper trong AHU

AHU là thiết bị xử lý không khí trung tâm, nơi luồng gió tươi, gió hồi và gió thải được trộn theo tỷ lệ nhất định trước khi đưa vào không gian sử dụng. Động cơ van gió 16Nm thường được lắp trực tiếp lên trục van gió tươi, van gió hồi hoặc van gió thải bên trong AHU, nhận tín hiệu điều khiển từ bộ điều khiển trung tâm để điều chỉnh tỷ lệ trộn khí theo điều kiện thời tiết bên ngoài hoặc chất lượng không khí đo được.

Với các AHU công suất trung bình đến lớn, diện tích cánh van thường vượt quá khả năng của động cơ mô men xoắn nhỏ, khiến dòng 16Nm trở thành lựa chọn cân bằng giữa hiệu suất và chi phí đầu tư.

Động cơ van gió 16Nm ứng dụng trong hệ thống VAV

Ở các hộp VAV kích thước lớn hoặc hệ thống VAV kiểu bypass có van điều tiết phụ, tải trọng tác động lên cánh van thường vượt ngưỡng mô men xoắn thấp của động cơ. Động cơ 16Nm với tín hiệu điều khiển tuyến tính đáp ứng tốt yêu cầu điều tiết liên tục, chính xác theo logic của bộ điều khiển VAV.

Động cơ van gió 16Nm ứng dụng trong hệ thống FCU

Trong các hệ thống FCU có ống gió, đặc biệt là FCU kết hợp với đường gió tươi cấp bổ sung hoặc hệ thống phân phối gió qua nhiều miệng thổi, động cơ điều khiển van gió được dùng để điều khiển van gió tươi hoặc van phân vùng khí thải.

Ở những khu vực FCU phục vụ diện tích lớn hoặc kết nối nhiều miệng gió cùng lúc, kích thước cánh van thường lớn hơn mức đáp ứng của động cơ on/off cỡ nhỏ thông thường, nên động cơ van gió 16Nm phù hợp hơn về mặt lực đóng mở lẫn độ bền cơ khí lâu dài.

Động cơ van gió 16Nm trong phòng sạch

Van điều tiết lưu lượng, thường gọi là VCD, cần được điều khiển với độ chính xác cao để duy trì cấp áp suất ổn định giữa các phòng liền kề. Động cơ van gió 16Nm với tín hiệu điều tiết tuyến tính 0-10V, kết hợp cùng cảm biến chênh áp và hệ thống BMS, cho phép điều chỉnh góc mở van ở mức rất nhỏ, góp phần kiểm soát hạt bụi và nguy cơ nhiễm chéo trong khu vực sản xuất.

Động cơ van gió 16Nm trong hệ thống PCCC

Động cơ điều khiển van gió 16Nm phù hợp với phần lớn kích thước van chống cháy tiêu chuẩn, tích hợp được với tủ trung tâm báo cháy để kích hoạt đóng van tự động, và cần được lựa chọn đúng theo các tiêu chuẩn phòng cháy chữa cháy hiện hành của công trình.

KHI NÀO NÊN LỰA CHỌN ĐỘNG CƠ VAN GIÓ 16NM

Việc lựa chọn mô men xoắn phù hợp cần dựa trên diện tích thực tế của cánh van, áp suất tĩnh trong đường ống và tần suất vận hành của hệ thống, không nên chỉ dựa vào kích thước ống gió bên ngoài. Khi diện tích van gió tiến gần đến ngưỡng 4 m² hoặc khi động cơ mô men xoắn thấp hơn từng gặp tình trạng đóng mở không dứt khoát, chuyển sang dòng 16Nm là lựa chọn hợp lý để đảm bảo độ tin cậy lâu dài.

Đây cũng là mức mô men xoắn phù hợp cho những hạng mục đòi hỏi độ chính xác trong điều tiết, chẳng hạn như van gió trong AHU công suất trung bình, hộp VAV cỡ lớn hoặc van kiểm soát chênh áp trong phòng sạch, nơi mà việc điều chỉnh góc mở quá thô sẽ ảnh hưởng trực tiếp đến chất lượng không khí. Ngược lại, với các van gió nhỏ, tải nhẹ hoặc chỉ cần đóng mở đơn giản, việc chọn động cơ 16Nm có thể gây lãng phí chi phí đầu tư so với mức tải thực tế cần đáp ứng.
