Trong bất kỳ hệ thống thông gió hay điều hòa không khí nào, van gió chỉ thực sự phát huy tác dụng khi có một động cơ đủ khỏe để điều khiển nó đóng, mở hoặc điều tiết theo đúng tín hiệu từ hệ thống điều khiển. Với những đường ống lớn, van gió nhiều cánh hoặc khu vực có áp suất tĩnh cao, động cơ van gió 20Nm là lựa chọn phổ biến nhờ khả năng sinh lực xoắn đủ mạnh mà vẫn giữ được kích thước gọn gàng, dễ lắp đặt.

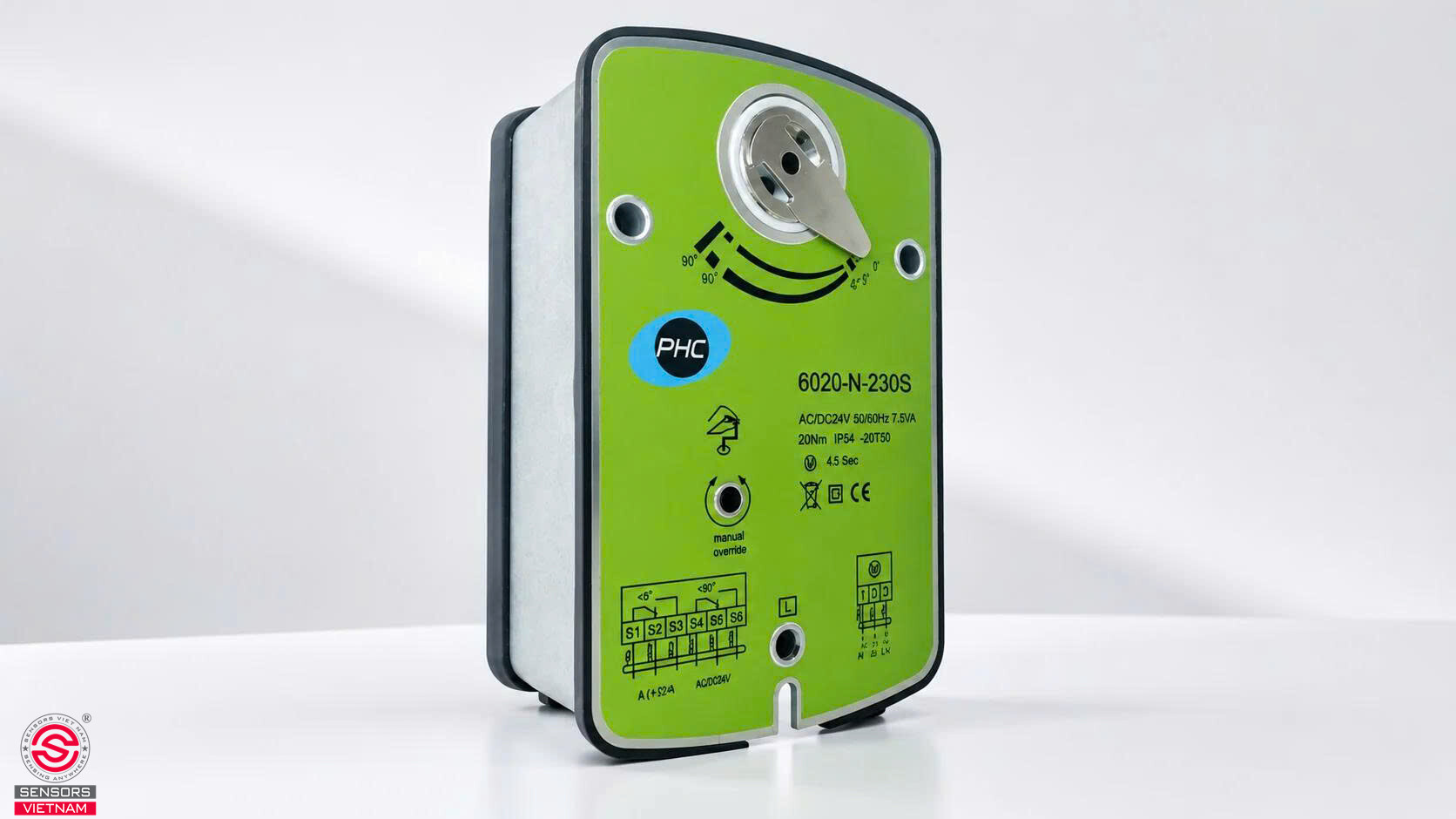

ĐỘNG CƠ VAN GIÓ 20NM LÀ GÌ?

Động cơ van gió là thiết bị điện được lắp trực tiếp lên trục của van gió, có nhiệm vụ nhận tín hiệu từ bộ điều khiển trung tâm hoặc cảm biến rồi chuyển hóa thành chuyển động xoay, giúp cánh van đóng, mở hoặc điều tiết lưu lượng gió theo yêu cầu vận hành. Con số 20Nm thể hiện mô men xoắn định mức mà động cơ có thể tạo ra, hay nói dễ hiểu hơn là lực xoay tối đa mà nó có thể tác động lên trục van để thắng được lực ma sát và áp suất gió cản lại.

Mô men xoắn càng lớn thì động cơ càng có thể điều khiển được những van gió có diện tích cánh lớn hơn, nằm trong đường ống có áp suất tĩnh cao hơn, hoặc loại van nhiều cánh đối lưu vốn cần lực xoay mạnh hơn van một cánh đơn giản. Động cơ van gió 20Nm thuộc nhóm công suất trung bình đến lớn, phù hợp với van gió có diện tích cánh dao động khoảng 3 đến 6 mét vuông tùy loại cánh và điều kiện áp suất trong đường ống. Đây cũng là lý do dòng động cơ này xuất hiện rất nhiều trong các hệ thống HVAC quy mô công trình, nhà máy hoặc trung tâm thương mại.

PHÂN LOẠI ĐỘNG CƠ VAN GIÓ 20NM

Trên thị trường hiện nay, động cơ van gió 20Nm được chia thành nhiều dòng khác nhau tùy theo tín hiệu điều khiển, cơ chế hồi vị và nguồn cấp điện.

Theo tín hiệu điều khiển, động cơ van gió 20Nm thường có ba dạng chính:

• Động cơ van gió 20Nm On/Off, đóng mở theo hai trạng thái duy nhất, phù hợp với các ứng dụng chỉ cần bật tắt đơn giản.
• Động cơ van gió 20Nm Floating, hay còn gọi là tín hiệu 3 điểm, cho phép động cơ dừng ở nhiều vị trí trung gian thông qua tín hiệu tăng giảm từ bộ điều khiển.
• Động cơ van gió 20Nm tuyến tính, nhận tín hiệu tương tự 0 đến 10V hoặc 4 đến 20mA, giúp điều tiết lưu lượng gió một cách liên tục và chính xác theo từng phần trăm góc mở.

Theo cơ chế hồi vị, động cơ van gió 20Nm được chia thành loại không có lò xo hồi vị, cần duy trì nguồn điện liên tục để giữ vị trí, và loại có lò xo hồi vị, tự động đưa van về vị trí an toàn khi mất điện hoặc nhận tín hiệu khẩn cấp.

Ngoài ra, động cơ 20Nm còn có phiên bản nguồn 24V AC/DC và phiên bản nguồn 230V AC, cùng các tùy chọn bổ sung như công tắc hành trình phụ để phản hồi vị trí thực tế của van, hoặc giao thức truyền thông Modbus, BACnet cho các dòng modulating cần tích hợp trực tiếp vào hệ thống quản lý tòa nhà BMS.

ỨNG DỤNG ĐỘNG CƠ VAN GIÓ 20NM TRONG HỆ THỐNG HVAC

Nhờ mức mô men xoắn vừa đủ mạnh nhưng vẫn linh hoạt về kích thước và cách lắp đặt, động cơ van gió 20Nm có mặt hầu hết các giai đoạn của hệ thống HVAC từ khâu xử lý không khí trung tâm cho đến các khu vực yêu cầu an toàn phòng cháy nghiêm ngặt.

Động cơ van gió 20Nm ứng dụng trong hệ thống AHU và FCU

Trong các bộ xử lý không khí AHU và dàn lạnh FCU, động cơ van gió 20Nm thường đảm nhận việc điều khiển van gió tươi, van gió hồi và van gió thải, giúp phối trộn không khí theo đúng tỷ lệ mà hệ thống yêu cầu.

Với những AHU công suất lớn, đường ống gió có tiết diện rộng và áp suất tĩnh cao hơn hệ thống dân dụng, nên cần động cơ có mô men xoắn đủ lớn để thắng được lực cản này mà vẫn đóng mở êm ái, không bị ì hoặc trượt góc. Và động cơ van gió 20Nm tuyến tính với tín hiệu 0 đến 10V thường được ưu tiên sử dụng ở đây, vì nó cho phép điều tiết lưu lượng gió tươi liên tục theo nhiệt độ hoặc độ ẩm thực tế trong không gian.

Động cơ van gió 20Nm ứng dụng trong hệ thống VAV

Hệ thống VAV vận hành dựa trên nguyên lý thay đổi lưu lượng gió cấp vào từng khu vực theo nhu cầu nhiệt thực tế, nên độ chính xác của động cơ điều khiển van gió gần như quyết định trực tiếp đến hiệu quả tiết kiệm năng lượng của toàn hệ thống.

Với các hộp VAV phục vụ khu vực rộng hoặc đường ống có đường kính lớn, động cơ điều khiển van gió 20Nm tuyến tính kèm phản hồi vị trí giúp bộ điều khiển trung tâm biết chính xác góc mở hiện tại của van, từ đó điều chỉnh lưu lượng gió sát với nhu cầu thực tế của từng khu vực.

Động cơ van gió 20Nm trong hệ thống van gió chống cháy khói

Đây là một trong những ứng dụng quan trọng nhất của dòng động cơ 20Nm có lò xo hồi vị. Khi hệ thống báo cháy phát tín hiệu hoặc nguồn điện bị ngắt, động cơ sẽ tự động đưa van gió về vị trí an toàn, thường là đóng kín để ngăn khói và lửa lan qua đường ống thông gió sang các khu vực khác của tòa nhà. Thời gian hồi vị của lò xo thường chỉ khoảng 15 đến 20 giây, đủ nhanh để đáp ứng yêu cầu an toàn cháy nổ.

Động cơ van gió 20Nm trong nhà máy sản xuất và kho lạnh

Trong môi trường nhà máy sản xuất, động cơ van gió 20Nm thường được lắp cho các van gió thải khí công nghiệp hoặc van gió tươi cấp vào khu vực xưởng có diện tích lớn, nơi đòi hỏi mô men xoắn cao hơn để vận hành ổn định trong điều kiện nhiều bụi bẩn và rung động.

Còn tại kho lạnh, động cơ van gió 20Nm thường điều khiển van gió tại các khu vực có chênh lệch nhiệt độ lớn giữa trong và ngoài kho, nơi áp suất và độ nhớt không khí lạnh khiến lực cản lên cánh van cao hơn bình thường.

KHI NÀO NÊN CHỌN ĐỘNG CƠ VAN GIÓ 20NM?

Việc chọn đúng mô men xoắn cho động cơ van gió nên dựa trên diện tích cánh van, loại cánh đơn hay cánh đối lưu, và áp suất tĩnh thực tế trong đường ống tại vị trí lắp đặt. Một số trường hợp như:

• Van gió có diện tích cánh khoảng 3 đến 6 mét vuông
• Van gió nằm trong hệ thống có áp suất tĩnh trung bình đến cao như AHU công suất lớn, VAV phục vụ khu vực rộng, hoặc các đường ống công nghiệp

Động cơ van gió 20Nm là một lựa chọn phù hợp và an toàn. Ngược lại, với van gió nhỏ trong không gian dân dụng, việc dùng động cơ 20Nm có thể gây lãng phí không cần thiết, trong khi các van gió cực lớn hoặc chịu áp suất rất cao có thể cần đến mô men xoắn lớn hơn để đảm bảo tuổi thọ động cơ.

Ngoài yếu tố mô men xoắn, cần cân nhắc thêm việc hệ thống có yêu cầu hồi vị an toàn khi mất điện hay không, có cần tích hợp vào BMS thông qua tín hiệu modulating hay giao thức truyền thông hay không, cũng như điều kiện môi trường lắp đặt về nhiệt độ và độ ẩm.

TOP 5 HÃNG ĐỘNG CƠ ĐIỀU KHIỂN VAN GIÓ PHỔ BIẾN HIỆN NAY

Hiện nay trên thị trường có rất nhiều thương hiệu damper actuator nổi tiếng. nhiều hãng actuator HVAC hàng đầu thế giới với chất lượng cao, độ bền tốt, hỗ trợ đầy đủ Modbus/BACnet và được sử dụng rộng rãi trong các dự án HVAC lớn.

Động cơ điều khiển van gió Belimo

Động cơ điều khiển van gió Belimo là dòng motorized damper actuator cao cấp được sử dụng rộng rãi trong các hệ thống HVAC, AHU, FCU và BMS hiện nay. Với độ bền cao, khả năng điều khiển chính xác và hỗ trợ Modbus/BACnet, động cơ van gió Belimo là lựa chọn phổ biến cho các công trình thương mại, nhà máy và phòng sạch.

Sensors Việt Nam cung cấp giải pháp damper actuator HVAC và hỗ trợ tư vấn lựa chọn actuator phù hợp cho từng ứng dụng thực tế. Tuy nhiên giá cả Belimo khá cao và thời gian giao hàng khá lâu.

Động cơ điều khiển van gió Honeywell

Van gió Honeywell thương hiệu phổ biến tại thị trường HVAC quốc tế với nhiều dòng damper actuator và valve actuator cho commercial HVAC cũng như hệ thống điều khiển tòa nhà.

Động cơ điều khiển van gió Nenutec

Nenutec cũng là lựa chọn phổ biến cho các hệ thống HVAC nhờ mức giá cạnh tranh và chất lượng ổn định.

Động cơ điều khiển van gió Schneider

Trong phân khúc tự động hóa tòa nhà, Schneider Electric cung cấp nhiều giải pháp HVAC và Actuator cho tòa nhà thông minh.

Động cơ điều khiển van gió PHC

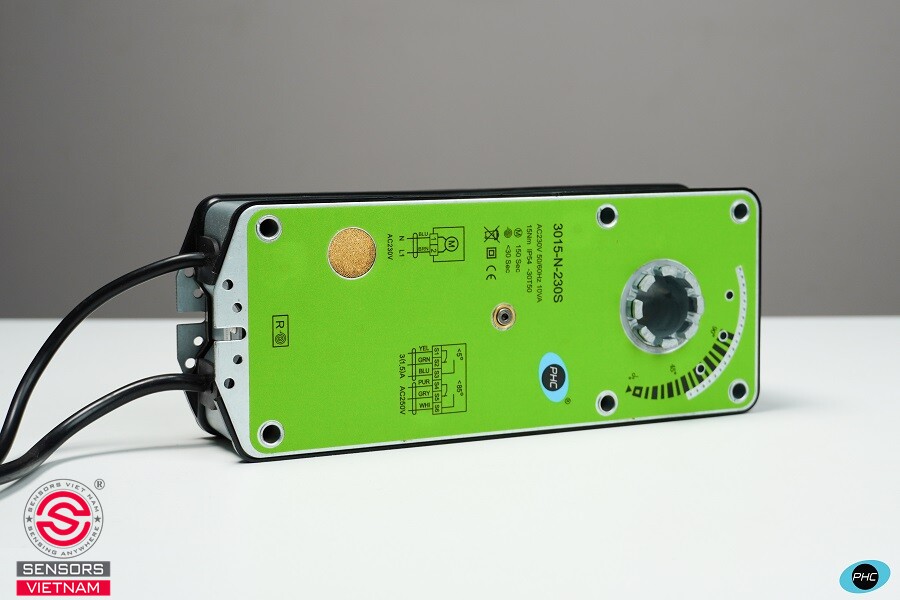

Trong những năm gần đây, động cơ van gió PHC đang phát triển rất mạnh nhờ giá cạnh tranh hơn Belimo nhưng vẫn có nhiều tính năng cao cấp như Fail safe, Modulating, Spring return và khả năng hoán đổi tốt. Đây là thương hiệu được nhiều nhà thầu HVAC quan tâm tại Việt Nam.

Động cơ van gió PHC có thiết kế chuẩn công nghiệp, nhìn rất chuyên nghiệp và chất lượng bền bỉ. Sensors Việt Nam là nhà phân phối động cơ van gió PHC với chất lượng cao và giá cả cạnh tranh với chế độ bảo hành 2 năm 1 đổi 1 chính hãng.
