Động cơ van gió 24 Nm ngày càng được sử dụng phổ biến trong các hệ thống HVAC quy mô vừa và lớn, từ bộ xử lý không khí trung tâm đến hệ thống thông gió tòa nhà cao tầng. Bài viết dưới đây sẽ giúp người đọc hiểu rõ cấu tạo, nguyên lý hoạt động và những ứng dụng thực tế của động cơ van gió 24 Nm trong hệ thống HVAC hiện đại.

ĐỘNG CƠ VAN GIÓ 24NM LÀ GÌ?

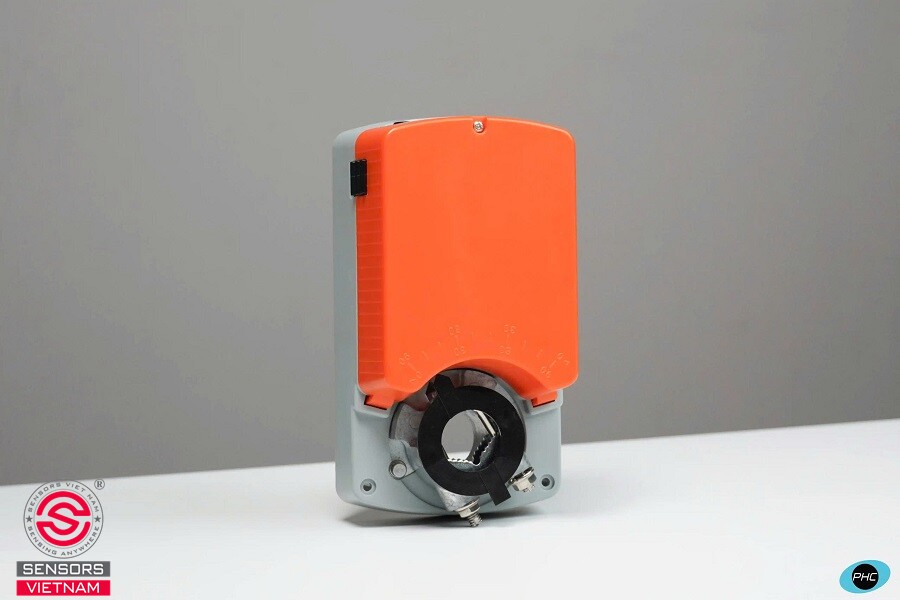

Động cơ van gió 24 Nm là một dòng thiết bị truyền động điện chuyên dùng để đóng mở hoặc điều chỉnh góc cánh van gió trong hệ thống thông gió và điều hòa không khí. Con số 24 Nm thể hiện mô men xoắn danh định mà động cơ tạo ra để xoay trục van, đây là mức lực đủ mạnh để vận hành các van gió có diện tích cánh trung bình đến lớn, thường vào khoảng 4 đến 6 m vuông tùy thiết kế cụ thể của từng nhà sản xuất.

Động cơ 24 Nm thường được lựa chọn cho các hệ thống có yêu cầu công suất truyền động lớn hơn như bộ xử lý không khí trung tâm (AHU), hệ thống thông gió cho tòa nhà cao tầng, hoặc các khu vực công nghiệp có lưu lượng gió lớn. Nhờ mô men xoắn cao, thiết bị vẫn duy trì được độ chính xác và độ bền khi vận hành liên tục trong thời gian dài.

PHÂN LOẠI ĐỘNG CƠ VAN GIÓ 24NM

Động cơ van gió 24 Nm trên thị trường hiện nay được phân chia theo một số tiêu chí chính sau.

Theo tín hiệu điều khiển:

• Động cơ van gió 24Nm On/Off (đóng mở đơn giản)
• Động cơ van gió 24Nm tín hiệu nổi 3 điểm (floating point) cho phép điều khiển mở dần theo từng bước
• Động cơ van gió 24Nm tuyến tính nhận tín hiệu analog 0 đến 10V hoặc 4 đến 20mA để điều chỉnh góc mở van một cách liên tục và chính xác.

Theo cơ chế hồi vị:

• Động cơ van gió 24Nm không lò xo hồi vị, giữ nguyên vị trí khi mất điện,
• Động cơ van gió 24Nm có lò xo hồi vị , tự động đưa van về vị trí an toàn mặc định khi nguồn điện bị ngắt, thường dùng cho các ứng dụng liên quan đến an toàn cháy nổ.

Theo nguồn điện cấp:

Phổ biến nhất là động cơ van gió 24Nm 24V AC/DC, bên cạnh đó cũng có một số dòng sử dụng nguồn 220 đến 230V AC cho các hệ thống có sẵn hạ tầng điện dân dụng.

Theo tính năng mở rộng:

Một số model tích hợp thêm công tắc phụ báo trạng thái, tín hiệu phản hồi vị trí, hoặc hỗ trợ giao thức truyền thông như Modbus hay MP-Bus để kết nối vào hệ thống quản lý tòa nhà (BMS).

NGUYÊN LÝ HOẠT ĐỘNG CỦA ĐỘNG CƠ VAN GIÓ 24NM

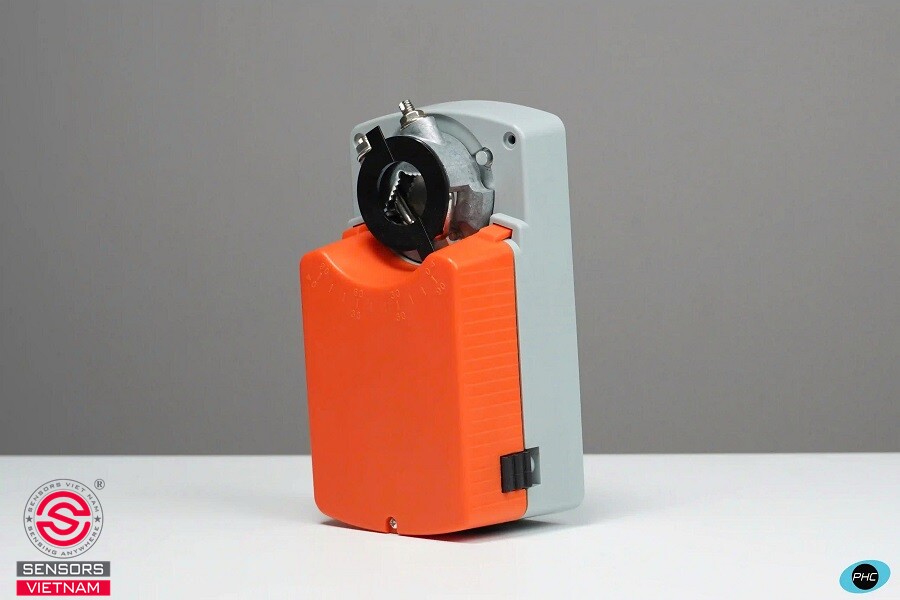

Động cơ van gió 24 Nm hoạt động dựa trên cơ chế truyền động trực tiếp, trục động cơ được kẹp cố định vào trục van gió thông qua ngàm kẹp vạn năng, không cần thêm bộ truyền động cơ khí trung gian. Khi nhận tín hiệu điều khiển, motor bên trong quay và truyền lực qua hệ bánh răng giảm tốc để tạo ra mô men xoắn 24 Nm tại trục ra, đủ để xoay cánh van gió theo góc yêu cầu.

Góc xoay tiêu chuẩn của dòng động cơ này thường là 90 đến 95 độ, có thể giới hạn ở hai đầu bằng cữ chặn cơ khí để phù hợp với hành trình thực tế của từng loại van. Thời gian chạy hết hành trình dao động khoảng 120 đến 150 giây tùy model, đủ chậm để đảm bảo chuyển động êm và tránh gây sốc áp cho hệ thống ống gió.

Động cơ được thiết kế với cơ chế chống quá tải, tự động dừng khi đến vị trí cuối hành trình mà không cần công tắc giới hạn hành trình riêng. Ngoài ra, hầu hết các model đều có nút bấm cài đặt bằng tay, cho phép kỹ thuật viên xoay trục van thủ công trong quá trình lắp đặt hoặc bảo trì mà không cần cấp điện.

ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ 24NM TRONG HỆ THỐNG HVAC

Động cơ van gió 24Nm có mặt hầu hết các giai đoạn của hệ thống HVAC từ khâu xử lý không khí trung tâm cho đến các khu vực yêu cầu an toàn phòng cháy nghiêm ngặt.

Động cơ van gió 24 Nm điều khiển damper trong AHU

Trong bộ xử lý không khí trung tâm (AHU), động cơ van gió 24 Nm thường được lắp đặt tại các van gió tươi, van gió hồi và van gió thải để điều tiết tỷ lệ trộn không khí. Nhờ mô men xoắn đủ lớn, động cơ có thể vận hành ổn định các cánh van có kích thước lớn nằm trong buồng xử lý không khí, giúp duy trì lưu lượng gió theo đúng thiết kế của hệ thống.

Động cơ van gió 24 Nm điều chỉnh lưu lượng khí trong đường ống nhiều nhánh

Động cơ van gió 24 Nm đảm nhiệm vai trò điều chỉnh lưu lượng khí tại từng nhánh riêng biệt. Việc sử dụng tín hiệu điều khiển tuyến tính giúp cân bằng lưu lượng gió giữa các khu vực, tránh tình trạng nơi thừa gió, nơi thiếu gió thường gặp khi hệ thống chỉ dùng van cơ khí điều chỉnh thủ công.

Động cơ van gió 24 Nm ứng dụng trong hệ thống thông gió tòa nhà

Tại các tòa nhà văn phòng, trung tâm thương mại hay chung cư cao tầng, hệ thống thông gió cần vận hành theo lịch trình và điều kiện môi trường thay đổi liên tục. Động cơ van gió 24 Nm kết hợp với hệ thống quản lý tòa nhà cho phép tự động đóng mở van gió theo cảm biến CO2, nhiệt độ hoặc lịch hoạt động của từng khu vực, góp phần tiết kiệm năng lượng mà vẫn đảm bảo chất lượng không khí trong nhà.

Động cơ van gió 24 Nm điều khiển hệ thống HVAC công nghiệp

Trong môi trường công nghiệp như nhà máy sản xuất, nhà xưởng hay trung tâm dữ liệu, hệ thống HVAC thường phải xử lý lưu lượng gió lớn hơn nhiều so với công trình dân dụng. Động cơ van gió 24 Nm đáp ứng được yêu cầu về lực xoắn cho các van gió kích thước lớn trong những hệ thống này, đồng thời một số model còn hỗ trợ đấu nối song song nhiều động cơ để nhân đôi mô men xoắn khi cần vận hành các cánh van có diện tích vượt mức thông thường.

Động cơ van gió 24 Nm ứng dụng trong hệ thống VAV

Hệ thống VAV (Variable Air Volume) yêu cầu van gió phải thay đổi độ mở liên tục theo tải nhiệt thực tế của từng khu vực để tối ưu năng lượng.

Động cơ van gió 24 Nm với tín hiệu điều khiển tuyến tính cho phép điều chỉnh góc mở van một cách mượt mà và chính xác, phối hợp nhịp nhàng với bộ điều khiển VAV để duy trì lưu lượng gió tối ưu cho từng phòng hoặc từng tầng.

KHI NÀO SỬ DỤNG ĐỘNG CƠ VAN GIÓ 24NM

Động cơ van gió 24 Nm phù hợp với những công trình có van gió kích thước trung bình đến lớn mà các dòng động cơ mô men nhỏ không đủ lực vận hành ổn định lâu dài. Đây cũng là lựa chọn hợp lý khi hệ thống cần tích hợp điều khiển tự động theo tín hiệu từ cảm biến hoặc bộ điều khiển trung tâm, thay vì chỉ đóng mở đơn giản bằng tay.

Ngoài ra, trong các dự án cải tạo hoặc nâng cấp hệ thống HVAC cũ, động cơ van gió 24 Nm thường được dùng để thay thế cho các cơ cấu truyền động cơ khí đã xuống cấp, giúp tăng độ chính xác điều khiển mà không cần thay đổi toàn bộ kết cấu van gió sẵn có.

Với những công trình có yêu cầu cao về tiết kiệm năng lượng và kiểm soát chất lượng không khí, đây là một trong những thiết bị truyền động đáng cân nhắc khi lựa chọn thiết bị cho hệ thống thông gió.
