Động cơ van gió 30 Nm là một trong những lựa chọn phổ biến cho các hệ thống có kích thước van từ trung bình đến khá lớn, nơi các dòng động cơ mô-men xoắn thấp không đủ lực để đóng mở dứt khoát. Bài viết dưới đây giải thích động cơ van gió 30 Nm là gì, những đặc điểm kỹ thuật cần biết, ứng dụng thực tế trong hệ thống HVAC và cách chọn mua, lắp đặt sao cho đúng.

Động cơ van gió 30 Nm là gì?

Động cơ van gió 30 Nm là thiết bị truyền động điện, tạo ra lực xoắn 30 Newton mét để quay trục van gió, giúp đóng mở hoặc điều chỉnh góc mở của van một cách tự động thay vì phải thao tác bằng tay. Đây thuộc nhóm động cơ mô-men xoắn trung bình đến khá cao trong dải sản phẩm động cơ van gió, đủ lực để vận hành các van có diện tích bản cánh lớn hơn, nhiều lá cánh hơn hoặc chịu áp suất gió cao hơn so với các dòng van gió dân dụng thông thường.

Về cấu tạo, động cơ van gió 30 Nm thường gồm một mô-tơ điện kết hợp hộp giảm tốc để khuếch đại lực xoắn, một bo mạch điều khiển, cơ cấu chặn cơ khí giới hạn góc quay và ngàm kẹp trục vạn năng để lắp vào trục van. Nhiều dòng còn tích hợp nút gạt hoặc cần gạt cho phép thao tác tay khi cần kiểm tra hoặc lắp đặt, cùng đèn hoặc vạch chỉ thị vị trí để người vận hành biết van đang mở hay đóng mà không cần mở nắp động cơ ra xem.

Ứng dụng động cơ van gió 30 Nm trong hệ thống HVAC

Nhờ mức mô-men xoắn đủ lớn để vận hành các van có kích thước khá, động cơ van gió 30 Nm xuất hiện trong khá nhiều vị trí của một hệ thống HVAC hoàn chỉnh.

Ứng dụng động cơ van gió 30 Nm trong hệ thống HVAC

Nhờ mức mô-men xoắn đủ lớn để vận hành các van có kích thước khá, động cơ van gió 30 Nm xuất hiện trong khá nhiều vị trí của một hệ thống HVAC hoàn chỉnh. Dưới đây là từng hệ thống cụ thể và vai trò của động cơ trong đó.

Động cơ van gió 30 Nm trong hệ thống xử lý không khí trung tâm (AHU)

Trong một AHU, van gió khí tươi, gió hồi và gió thải cần được điều chỉnh liên tục để duy trì đúng tỷ lệ trộn gió theo yêu cầu tiết kiệm năng lượng hoặc chất lượng không khí. Động cơ van gió 30 Nm đảm nhận việc mở, đóng hoặc điều tiết các van này theo tín hiệu từ bộ điều khiển trung tâm, giúp hệ thống tự động tăng tỷ lệ gió tươi khi cần cải thiện chất lượng không khí trong nhà, hoặc giảm tỷ lệ gió tươi để tiết kiệm năng lượng làm lạnh khi điều kiện bên ngoài không thuận lợi.

Động cơ van gió 30 Nm trong hệ thống lưu lượng gió biến đổi (VAV)

Trong hệ thống VAV, mỗi khu vực trong tòa nhà có nhu cầu lưu lượng gió khác nhau tùy theo tải nhiệt và mật độ người sử dụng tại thời điểm đó. Động cơ van gió 30 Nm được lắp trên các hộp VAV để điều chỉnh góc mở van theo tín hiệu tương tự, thay đổi liên tục lưu lượng gió cấp vào từng khu vực thay vì duy trì một mức cố định.

Động cơ van gió 30 Nm trong hệ thống thông gió cấp khí tươi trong công trình dân dụng và công nghiệp

Ở các công trình có mật độ người sử dụng cao như văn phòng, trung tâm thương mại hoặc nhà xưởng sản xuất, van gió cấp khí tươi và van xả gió thải thường có kích thước lớn để đáp ứng lưu lượng gió trao đổi cần thiết.

Động cơ van gió 30 Nm vận hành các van này theo lịch trình hoạt động của tòa nhà hoặc theo tín hiệu từ cảm biến chất lượng không khí, tự động mở van khi tòa nhà đi vào giờ hoạt động và đóng lại khi không cần thiết, giúp giảm tải cho hệ thống điều hòa mà vẫn đảm bảo không khí trong lành.

Động cơ van gió 30 Nm trong hệ thống thông gió tầng hầm và bãi đỗ xe

Tại các khu vực tầng hầm và bãi đỗ xe, nồng độ khí thải từ phương tiện có thể tăng cao bất thường và cần được xử lý nhanh. Động cơ van gió 30 Nm thường được phối hợp với cảm biến khí CO, tự động mở van thông gió khi nồng độ khí vượt ngưỡng cho phép để đẩy nhanh quá trình trao đổi không khí, sau đó đóng lại khi nồng độ khí trở về mức an toàn nhằm tiết kiệm điện cho quạt thông gió.

Động cơ van gió 30 Nm trong hệ thống dàn lạnh nước với van bypass

Ở các hệ thống dùng dàn lạnh nước, van bypass gió cho phép một phần luồng gió đi vòng qua dàn lạnh thay vì đi xuyên qua toàn bộ dàn. Động cơ van gió 30 Nm điều chỉnh góc mở của van bypass này để kiểm soát nhiệt độ gió cấp ra một cách linh hoạt, mà không cần liên tục thay đổi lưu lượng nước lạnh tuần hoàn trong dàn, giúp hệ thống phản ứng nhanh hơn với thay đổi tải nhiệt tức thời.

Động cơ van gió 30 Nm trong phòng sạch và nhà máy dược phẩm

Trong phòng sạch và nhà máy dược phẩm, động cơ van gió 30 Nm điều tiết góc mở van một cách chính xác và ổn định theo tín hiệu từ cảm biến chênh áp, giữ cho áp suất dương hoặc âm giữa các phòng luôn nằm trong dải cho phép, ngay cả khi có thay đổi nhỏ về lưu lượng gió do cửa ra vào đóng mở hoặc thiết bị vận hành.

Động cơ van gió 30 Nm trong hệ thống tạo áp cầu thang thoát hiểm

Với hệ thống tạo áp cầu thang thoát hiểm, động cơ van gió 30 Nm điều khiển van gió cấp khí vào giếng thang để duy trì đúng áp suất thiết kế, ngăn khói xâm nhập vào lối thoát hiểm trong tình huống hỏa hoạn. Vì đây là hệ thống liên quan trực tiếp đến an toàn sinh mạng, động cơ dùng cho ứng dụng này thường thuộc biến thể có lò xo hồi vị, đảm bảo van vẫn về đúng vị trí an toàn ngay cả khi nguồn điện bị mất trong sự cố.

Trường hợp nào nên chọn động cơ van gió 30 Nm

Động cơ van gió 30 Nm thường là lựa chọn phù hợp trong các trường hợp sau:

• Khi van gió có diện tích bản cánh lớn hơn mức mà các dòng động cơ mô-men xoắn thấp (dưới khoảng 15 đến 20 Nm) có thể đáp ứng, nhưng chưa đến mức cần các dòng động cơ công nghiệp hạng nặng trên 60 Nm
• Khi van gió có nhiều lá cánh đối lưuhoặc phải hoạt động trong đường ống có áp suất tĩnh cao, vì lực ma sát tại gioăng làm kín các lá cánh sẽ tăng lên đáng kể so với van một lá đơn giản, đòi hỏi mô-men xoắn lớn hơn để đóng mở dứt khoát.
• Khi cải tạo hệ thống van gió thao tác tay cũ sang vận hành tự động để tích hợp vào hệ BMS, và diện tích van thực tế đã lớn hơn mức thiết kế ban đầu cho van dân dụng.

Ngược lại, nếu van gió có diện tích nhỏ và áp suất thấp, dùng động cơ 30 Nm sẽ dư thừa công suất không cần thiết, trong khi nếu van thuộc hệ thống công nghiệp nặng hoặc van chống cháy kích thước lớn, cần xem xét các dòng mô-men xoắn cao hơn để đảm bảo an toàn vận hành lâu dài.

TOP 5 HÃNG ĐỘNG CƠ ĐIỀU KHIỂN VAN GIÓ PHỔ BIẾN HIỆN NAY

Hiện nay trên thị trường có rất nhiều thương hiệu damper actuator nổi tiếng. nhiều hãng actuator HVAC hàng đầu thế giới với chất lượng cao, độ bền tốt, hỗ trợ đầy đủ Modbus/BACnet và được sử dụng rộng rãi trong các dự án HVAC lớn.

Động cơ điều khiển van gió Belimo

Động cơ điều khiển van gió Belimo là dòng motorized damper actuator cao cấp được sử dụng rộng rãi trong các hệ thống HVAC, AHU, FCU và BMS hiện nay. Với độ bền cao, khả năng điều khiển chính xác và hỗ trợ Modbus/BACnet, động cơ van gió Belimo là lựa chọn phổ biến cho các công trình thương mại, nhà máy và phòng sạch.

Sensors Việt Nam cung cấp giải pháp damper actuator HVAC và hỗ trợ tư vấn lựa chọn actuator phù hợp cho từng ứng dụng thực tế. Tuy nhiên giá cả Belimo khá cao và thời gian giao hàng khá lâu.

Động cơ điều khiển van gió Honeywell

Van gió Honeywell thương hiệu phổ biến tại thị trường HVAC quốc tế với nhiều dòng damper actuator và valve actuator cho commercial HVAC cũng như hệ thống điều khiển tòa nhà.

Động cơ điều khiển van gió Nenutec

Nenutec cũng là lựa chọn phổ biến cho các hệ thống HVAC nhờ mức giá cạnh tranh và chất lượng ổn định.

Động cơ điều khiển van gió Schneider

Trong phân khúc tự động hóa tòa nhà, Schneider Electric cung cấp nhiều giải pháp HVAC và Actuator cho tòa nhà thông minh.

Động cơ điều khiển van gió PHC

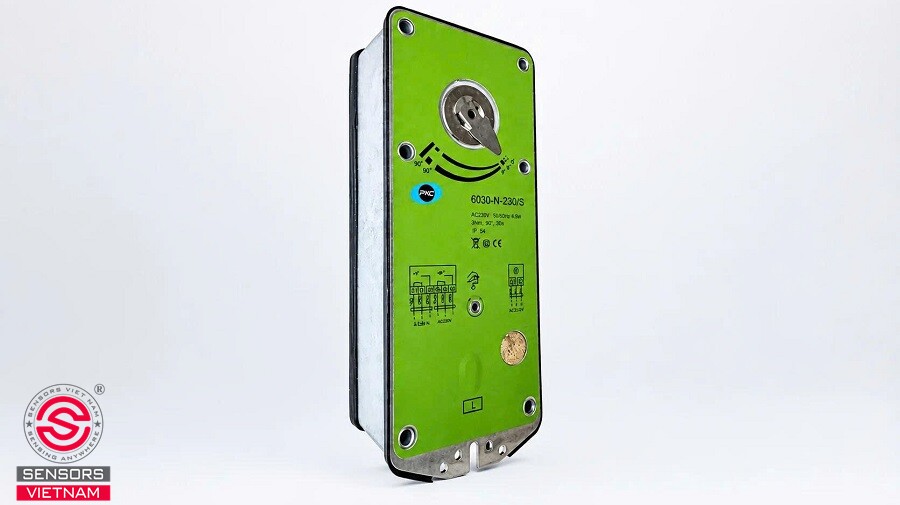

Trong những năm gần đây, động cơ van gió PHC đang phát triển rất mạnh nhờ giá cạnh tranh hơn Belimo nhưng vẫn có nhiều tính năng cao cấp như Fail safe, Modulating, Spring return và khả năng hoán đổi tốt. Đây là thương hiệu được nhiều nhà thầu HVAC quan tâm tại Việt Nam.

Động cơ van gió PHC có thiết kế chuẩn công nghiệp, nhìn rất chuyên nghiệp và chất lượng bền bỉ. Sensors Việt Nam là nhà phân phối động cơ van gió PHC với chất lượng cao và giá cả cạnh tranh với chế độ bảo hành 2 năm 1 đổi 1 chính hãng.
