Trong một hệ thống HVAC quy mô lớn, những van tổng đặt ở đầu ống gió chính, van hòa trộn trong AHU công suất lớn hay van chặn ở các trục thông gió nhà xưởng thường có kích thước rất lớn, cánh van dày và nặng, đòi hỏi một lực xoắn đủ mạnh mới có thể đóng mở trơn tru. Đây chính là lúc động cơ van gió 32Nm phát huy vai trò, khi các mức mô-men nhỏ hơn không còn đủ sức đảm nhiệm.

ĐỘNG CƠ VAN GIÓ 32NM LÀ GÌ?

Động cơ van gió 32Nm là một thiết bị truyền động cơ điện, có nhiệm vụ xoay trục van gió để đóng, mở hoặc điều chỉnh góc mở của cánh van trong đường ống thông gió. Con số 32Nm thể hiện mô-men xoắn tối đa mà động cơ có thể tạo ra, tức lực xoay cần thiết để thắng được trọng lượng và ma sát của cánh van khi vận hành.

Về cấu tạo, một động cơ van gió 32Nm thường gồm những bộ phận chính sau:

• Vỏ ngoài bằng nhựa công nghiệp cao cấp, chịu va đập và chống ăn mòn tốt.
• Hệ thống truyền động bánh răng giảm tốc, chuyển tốc độ quay cao của motor thành lực xoắn lớn ở tốc độ chậm.
• Trục kẹp vạn năng, cho phép lắp vừa nhiều loại trục van vuông hoặc tròn khác nhau.
• Bộ phận chỉnh hướng và giới hạn góc quay, giúp cài đặt điểm dừng phù hợp với từng loại van.
• Nút xả ly hợp thao tác tay, dùng để xoay van thủ công khi cần kiểm tra hoặc thi công mà chưa cấp điện.

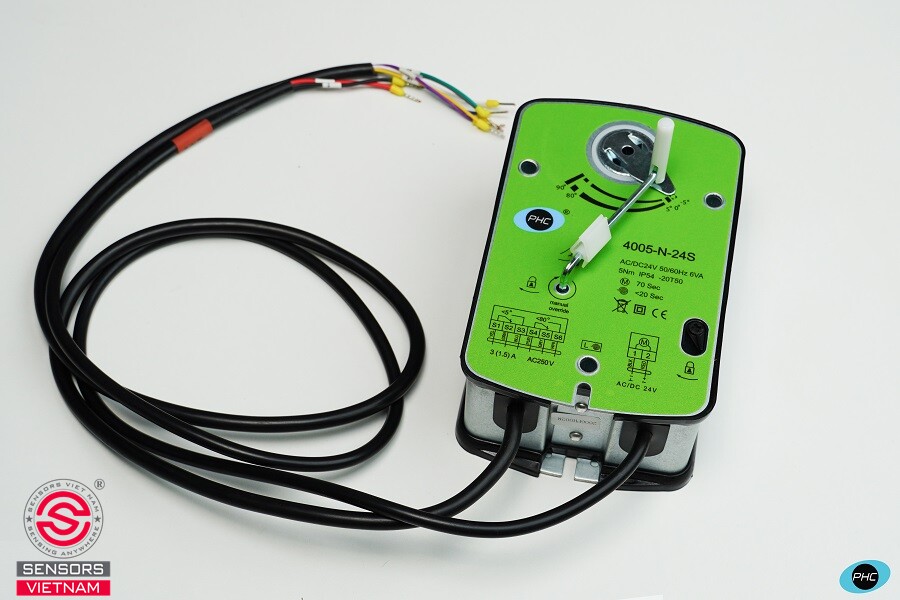

• Dây cáp đấu nối sẵn, rút ngắn thời gian lắp đặt tại công trình.

NGUYÊN LÝ HOẠT ĐỘNG CỦA ĐỘNG CƠ VAN GIÓ 32NM

Động cơ van gió 32Nm có nguyên lí vận hành như một động cơ van gió thông thường. Khi hệ thống BMS, cảm biến chênh áp hoặc bộ điều khiển trung tâm phát tín hiệu, nguồn điện được cấp vào chân điều khiển tương ứng của động cơ. Motor điện bên trong bắt đầu quay, truyền lực qua hệ bánh răng giảm tốc để tạo ra mô-men 32Nm, sau đó từ từ xoay trục kẹp vạn năng để mở hoặc đóng cánh van với tốc độ được kiểm soát ổn định, thường mất khoảng 140 đến 180 giây để đi hết hành trình 0 đến 90 độ.

Khi trục quay đến góc giới hạn đã cài đặt, mạch điện tử bên trong sẽ tự động ngắt dòng để bảo vệ motor không bị quá tải nhiệt. Đồng thời, một cam cơ khí sẽ tác động làm đảo trạng thái của tiếp điểm phụ, gửi tín hiệu về tủ điện hoặc hệ thống điều khiển trung tâm để xác nhận van đã đóng hoặc mở thành công. Cơ chế phản hồi này đặc biệt quan trọng với những van tổng vì kỹ sư vận hành cần biết chắc van đã ở đúng vị trí, không thể chỉ suy đoán qua tín hiệu điều khiển.

Với động cơ van gió 32Nm điều khiển tuyến tính, nguyên lý có thêm một bước xử lý tín hiệu. Bo mạch bên trong nhận tín hiệu analog dạng điện áp hoặc dòng điện, rồi quy đổi thành góc mở van tương ứng theo tỷ lệ thuận, ví dụ tín hiệu ở mức thấp nhất tương ứng van đóng hoàn toàn và tín hiệu ở mức cao nhất tương ứng van mở hoàn toàn.

→ Xem thêm: Động cơ van gió 40nm và ứng dụng trong hệ thống HVAC

ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ 32NM TRONG HỆ THỐNG HVAC

Nhờ mô-men xoắn lớn, động cơ van gió 32Nm gần như luôn xuất hiện ở những vị trí quan trọng trong hệ thống HVAC.

Động cơ van gió 32 Nm trong hệ thống AHU

AHU công suất lớn thường có các cửa gió tươi, gió hồi và gió thải với kích thước lên đến vài mét vuông, cánh van nhiều lá và khá nặng. Động cơ van gió 32 Nm thường được khuyến nghị cho những van gió có diện tích từ sáu đến tám mét vuông.

Trong các dự án lớn như trung tâm thương mại, nhà máy hay sân bay, động cơ van gió 32Nm đảm nhiệm việc điều tiết chính xác tỷ lệ gió tươi và gió hồi, góp phần cân bằng hiệu quả làm lạnh và chất lượng không khí trong tòa nhà.

Động cơ van gió 32 Nm trong hệ thống VAV

Trong một hệ thống VAV quy mô tòa nhà, vẫn có những vị trí đòi hỏi lực xoắn lớn hơn nhiều, chẳng hạn van chặn chính trên đường ống gió cấp trung tâm trước khi phân nhánh xuống các hộp VAV, hoặc van điều tiết cho những khu vực có lưu lượng gió lớn như sảnh, hội trường. Đây chính là những vị trí phù hợp để lắp động cơ van gió 32Nm, giúp toàn hệ thống VAV vận hành ổn định ngay từ đầu nguồn trước khi tín hiệu được phân bổ xuống từng khu vực nhỏ hơn.

Động cơ van gió 32 Nm trong nhà máy và hệ thống HVAC

Nhà xưởng sản xuất, hầm mỏ hay bãi đỗ xe ngầm thường có diện tích thông gió rất lớn, kéo theo hệ thống van gió cỡ đại để đảm bảo lưu lượng trao đổi khí đủ nhanh.

Động cơ van gió 32Nm được dùng phổ biến để điều khiển các trục van chặn chính trong hệ thống BMS của nhà máy, cũng như các van thông gió cho khu vực có diện tích dự án lớn đến cực lớn. Với môi trường công nghiệp nhiều bụi và độ ẩm dao động, chuẩn bảo vệ IP54 cùng dải nhiệt độ hoạt động từ âm 20 đến 50 độ C giúp động cơ chịu được điều kiện vận hành khắc nghiệt trong thời gian dài.

Động cơ van gió 32 Nm trong data center, bệnh viện và phòng sạch

Trong hệ thống hút khói sự cố tầng hầm và tăng áp cầu thang thuộc hạng mục PCCC, động cơ van gió 32Nm giúp mở nhanh và chắc chắn các van xả khói kích thước lớn khi có sự cố, đồng thời tiếp điểm phụ tích hợp cho phép giám sát trạng thái van theo thời gian thực.

Ở phòng sạch và bệnh viện, việc duy trì chênh áp chuẩn xác giữa các khu vực phụ thuộc rất nhiều vào độ chính xác của van điều tiết gió, nên các động cơ van gió điều khiển tuyến tính 32Nm thường được ưu tiên để kiểm soát lưu lượng mượt mà theo từng bước nhỏ.

Còn tại trung tâm dữ liệu, động cơ điều khiển van gió 32Nm thường gắn với các van gió của hệ thống làm mát tự do hoặc van chặn chính, nơi một lần vận hành sai lệch cũng có thể ảnh hưởng đến cả dàn máy chủ phía sau.

CÁC KIỂU TÍN HIỆU ĐIỀU KHIỂN CỦA ĐỘNG CƠ VAN GIÓ 32NM

Động cơ van gió 32Nm hiện có ba kiểu tín hiệu điều khiển chính, mỗi kiểu phù hợp với một mức độ yêu cầu chính xác khác nhau.

Động cơ van gió ON/OFF

Đây là loại động cơ van gió điều khiển đóng hoàn toàn hoặc mở hoàn toàn, thường dùng nguồn AC 230V và phù hợp với những van chỉ cần hai trạng thái, ví dụ van gió tươi bật tắt theo lịch hoạt động của tòa nhà.

Động cơ van gió floating hoặc điều khiển 3 điểm

Loại điều khiển này cho phép động cơ dừng ở bất kỳ vị trí trung gian nào theo lệnh mở thêm hoặc đóng bớt từ bộ điều khiển, với chi phí hợp lí hơn động cơ tuyến tính nhưng vẫn linh hoạt hơn so với động cơ van gió On/Off.

Động cơ van gió tuyến tính

Động cơ van gió tuyến tính nhận tín hiệu analog dạng 0 hoặc 2 đến 10VDC, hoặc 0 hoặc 4 đến 20mA, để quy đổi thành góc mở van tỷ lệ thuận. Đây là lựa chọn cho những vị trí cần kiểm soát lưu lượng gió mượt mà và chính xác nhất, như phòng sạch hay hệ thống BMS hiện đại.

LOẠI VAN SỬ DỤNG ĐỘNG CƠ VAN GIÓ 32NM

Nhờ trục kẹp vạn năng có thể tương thích với nhiều kích thước trục vuông lẫn trục tròn, động cơ van gió 32Nm phù hợp với khá nhiều kiểu van gió khác nhau trong thực tế thi công.

• Van gió đa cánh song song hoặc đối lưu kích thước lớn, thường thấy ở cửa gió tươi và gió hồi của AHU công suất cao.
• Van gió hình chữ nhật hoặc hình tròn cỡ lớn trên đường ống gió chính, nơi tiết diện ống đủ rộng để cần một lực xoay mạnh.
• Van chặn chính trong hệ thống BMS, dùng để cô lập một nhánh gió khi bảo trì hoặc khi có sự cố.
• Van hòa trộn gió tươi và gió hồi, giúp cân bằng tỷ lệ không khí trong buồng trộn của AHU.
• Van xả khói sự cố và van tăng áp cầu thang trong hệ thống PCCC, nơi tốc độ mở van và độ tin cậy của tiếp điểm phụ đóng vai trò sống còn.
