Động cơ van gió 5Nm là dòng mô-men xoắn được xem là "chủ lực" trong nhiều hệ thống HVAC quy mô vừa và lớn tại Việt Nam, nhờ khả năng đáp ứng tốt cả về lực xoay lẫn độ đa dạng tính năng. Bài viết dưới đây sẽ giúp bạn hiểu rõ đặc tính kỹ thuật, nguyên lý vận hành và cách chọn đúng loại 5Nm phù hợp cho từng ứng dụng cụ thể.

ĐỘNG CƠ VAN GIÓ 5NM LÀ GÌ?

Động cơ van gió 5Nm là loại actuator có mô-men xoắn danh định 5 Newton-mét, thuộc phân khúc công suất trung bình khá trong dải sản phẩm động cơ van gió hiện có trên thị trường. Mức lực xoay này đủ khả năng vận hành các van gió có tiết diện tương đối lớn, thường trong khoảng 0,7 đến 1 mét vuông, cùng với điều kiện áp suất vận hành trung bình đến cao trong hệ thống điều hòa và thông gió công trình.

Đây cũng là mức mô-men xoắn được rất nhiều nhà sản xuất actuator xem là dòng "bán chạy" nhất trong phân khúc thương mại, bởi nó vừa đủ mạnh để xử lý phần lớn các van gió thường gặp trong các tòa nhà văn phòng, trung tâm thương mại, vừa không quá dư thừa công suất gây lãng phí chi phí đầu tư như khi dùng các dòng cao hơn cho van cỡ vừa.

NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ 5NM

Về cơ bản, động cơ van gió 5Nm vận hành theo nguyên lý chung của các dòng actuator điện, gồm motor điện tạo lực xoay ban đầu, sau đó truyền qua bộ bánh răng giảm tốc để tăng mô-men xoắn lên mức cần thiết trước khi truyền ra trục vuông kết nối trực tiếp với cánh van gió.

Khi nhận tín hiệu điều khiển từ tủ điện hoặc bộ điều khiển trung tâm, motor bắt đầu quay, bộ bánh răng khuếch đại lực xoay theo tỷ số truyền được thiết kế sẵn, giúp trục ra đạt đủ mô-men xoắn 5Nm để thắng được lực cản từ trọng lượng cánh van, ma sát tại các khớp trục và áp lực gió tác động lên bề mặt van.

Với các phiên bản tuyến tính, quá trình này còn đi kèm cơ chế so sánh liên tục giữa tín hiệu điều khiển và vị trí thực tế thông qua cảm biến phản hồi, giúp động cơ tự động dừng đúng góc mở yêu cầu thay vì chạy hết hành trình như phiên bản on/off. Còn với các phiên bản có lò xo hồi vị, bên trong động cơ còn tích hợp thêm cơ cấu lò xo cơ khí được nén lại trong quá trình motor hoạt động bình thường, sẵn sàng bung ra để đưa van về vị trí an toàn ngay khi nguồn điện bị ngắt đột ngột.

CÁC LOẠI ĐỘNG CƠ VAN GIÓ 5NM PHỔ BIẾN NHẤT

Động cơ van gió 5Nm ON/OFF

Động cơ van gió 5Nm ON/OFF là phiên bản cơ bản nhất, chỉ vận hành theo hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn dựa trên tín hiệu điều khiển dạng rời rạc. Phù hợp với các van cách ly, van hoạt động theo lịch cố định không cần điều tiết lưu lượng chi tiết.

Động cơ van gió 5Nm tuyến tính

Nhận tín hiệu analog 0-10V hoặc 4-20mA, động cơ van gió 5Nm tuyến tính cho phép van dừng ở bất kỳ góc mở nào trong toàn bộ hành trình. Phù hợp với các hệ thống cần điều tiết lưu lượng gió mượt mà theo tải nhiệt thay đổi liên tục, ví dụ hệ thống VAV hoặc các nhánh ống chính cần cân bằng lưu lượng giữa nhiều khu vực.

Động cơ van gió 5Nm có phản hồi vị trí

Bên cạnh khả năng điều tiết tuyến tính, động cơ van gió 5Nm có phản hồi vị trí gửi ngược tín hiệu báo góc mở thực tế về trung tâm điều khiển, giúp giám sát chính xác trạng thái van theo thời gian thực. Thích hợp cho các công trình có hệ thống BMS cần theo dõi chi tiết vận hành của từng van chính trong hệ thống.

Động cơ van gió 5Nm Modbus RS485

Tích hợp giao thức truyền thông số, động cơ van gió 5Nm Modbus RS485 cho phép nhiều động cơ giao tiếp chung trên một đường bus tín hiệu duy nhất. Với các công trình có số lượng van chính lớn cần quản lý tập trung, phiên bản này giúp giảm đáng kể khối lượng dây tín hiệu, đồng thời hỗ trợ giám sát chuyên sâu qua hệ thống BMS.

Động cơ van gió 5Nm có lò xo hồi hoặc tính năng Electric Fail-safe

Đây là phiên bản gần như bắt buộc cho các van gió liên quan đến an toàn cháy nổ, nơi van cần tự động về đúng vị trí an toàn (đóng hoặc mở hoàn toàn) khi mất điện. Một số dòng cao cấp còn tích hợp thêm tính năng Electric Fail-safe, dùng năng lượng lưu trữ điện tử thay vì lò xo cơ khí thuần túy, giúp giảm tiếng ồn và tăng độ bền khi hoạt động ở tần suất cao.

 → Xem thêm: Động cơ van gió chống cháy khói dùng cho smoke damper và fire damper

ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ 5NM

Động cơ van gió 5Nm trong các hệ thống yêu cầu an toàn cao

Trong hệ thống hút khói hành lang, tăng áp cầu thang thoát hiểm của các tòa nhà cao tầng, động cơ 5Nm kết hợp lò xo hồi vị đóng vai trò đảm bảo van luôn mở hoàn toàn khi có sự cố cháy, phục vụ công tác thoát hiểm và cứu hộ, đây là ứng dụng đòi hỏi độ tin cậy tuyệt đối vì liên quan trực tiếp đến an toàn tính mạng.

Động cơ van gió 5Nm trong hệ thống điều hoà trung tâm

Trong hệ thống điều hòa VAV của các tòa nhà văn phòng, động cơ 5Nm phiên bản tuyến tính hoặc có phản hồi vị trí giúp cân bằng chính xác lưu lượng gió cấp cho từng khu vực theo tải nhiệt thực tế, góp phần tối ưu hiệu quả năng lượng cho toàn bộ tòa nhà.

Động cơ van gió 5Nm trong hệ thống điều khiển PLC/SCADA nhà máy

Trong các nhà máy sản xuất có hệ thống điều khiển tự động hóa dùng PLC hoặc SCADA, động cơ 5Nm phiên bản Modbus RS485 giúp tích hợp trực tiếp việc điều khiển van gió vào hệ thống giám sát chung của nhà máy, đơn giản hóa đáng kể việc quản lý vận hành so với dùng tín hiệu analog rời rạc.

Động cơ van gió 5Nm trong hệ thống BMS

Trong các trung tâm thương mại, khách sạn có hệ thống BMS quản lý năng lượng, động cơ 5Nm với phản hồi vị trí giúp đội ngũ vận hành theo dõi sát sao trạng thái từng van chính, phát hiện sớm các bất thường như van kẹt hay lệch vị trí để xử lý kịp thời, tránh ảnh hưởng đến chất lượng không khí và trải nghiệm khách hàng.

Nhìn chung, với dải tính năng đa dạng và mô-men xoắn đủ mạnh để xử lý phần lớn các van gió cỡ vừa và lớn, động cơ van gió 5Nm là lựa chọn đáng cân nhắc hàng đầu cho các công trình HVAC có yêu cầu kỹ thuật cao, đặc biệt khi cần đảm bảo cả hiệu năng vận hành lẫn tính an toàn lâu dài.

TOP 5 HÃNG ĐỘNG CƠ ĐIỀU KHIỂN VAN GIÓ PHỔ BIẾN HIỆN NAY

Hiện nay trên thị trường có rất nhiều thương hiệu damper actuator nổi tiếng. nhiều hãng actuator HVAC hàng đầu thế giới với chất lượng cao, độ bền tốt, hỗ trợ đầy đủ Modbus/BACnet và được sử dụng rộng rãi trong các dự án HVAC lớn.

Động cơ điều khiển van gió Belimo

Động cơ điều khiển van gió Belimo là dòng motorized damper actuator cao cấp được sử dụng rộng rãi trong các hệ thống HVAC, AHU, FCU và BMS hiện nay. Với độ bền cao, khả năng điều khiển chính xác và hỗ trợ Modbus/BACnet, động cơ van gió Belimo là lựa chọn phổ biến cho các công trình thương mại, nhà máy và phòng sạch.

Sensors Việt Nam cung cấp giải pháp damper actuator HVAC và hỗ trợ tư vấn lựa chọn actuator phù hợp cho từng ứng dụng thực tế. Tuy nhiên giá cả Belimo khá cao và thời gian giao hàng khá lâu.

Động cơ điều khiển van gió Honeywell

Van gió Honeywell thương hiệu phổ biến tại thị trường HVAC quốc tế với nhiều dòng damper actuator và valve actuator cho commercial HVAC cũng như hệ thống điều khiển tòa nhà.

Động cơ điều khiển van gió Nenutec

Nenutec cũng là lựa chọn phổ biến cho các hệ thống HVAC nhờ mức giá cạnh tranh và chất lượng ổn định.

Động cơ điều khiển van gió Schneider

Trong phân khúc tự động hóa tòa nhà, Schneider Electric cung cấp nhiều giải pháp HVAC và Actuator cho tòa nhà thông minh.

Động cơ điều khiển van gió PHC

Trong những năm gần đây, động cơ van gió PHC đang phát triển rất mạnh nhờ giá cạnh tranh hơn Belimo nhưng vẫn có nhiều tính năng cao cấp như Fail safe, Modulating, Spring return và khả năng hoán đổi tốt. Đây là thương hiệu được nhiều nhà thầu HVAC quan tâm tại Việt Nam.

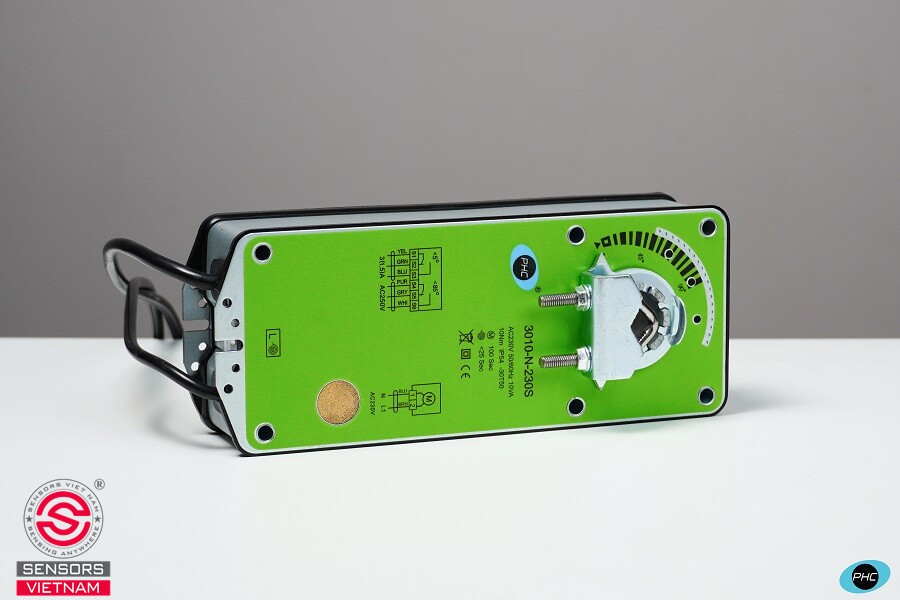

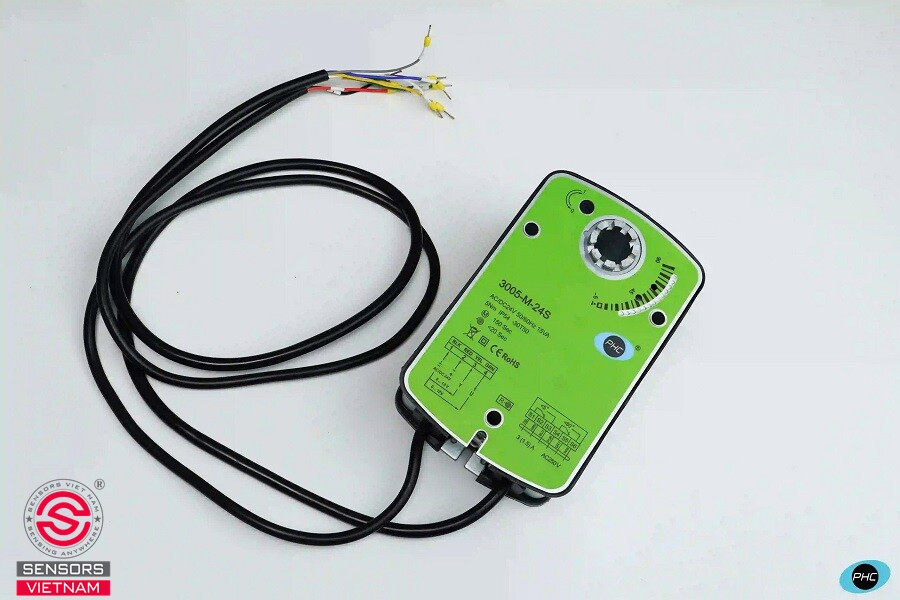

Động cơ van gió PHC có thiết kế chuẩn công nghiệp, nhìn rất chuyên nghiệp và chất lượng bền bỉ. Sensors Việt Nam là nhà phân phối động cơ van gió PHC với chất lượng cao và giá cả cạnh tranh với chế độ bảo hành 2 năm 1 đổi 1 chính hãng.

 → Xem thêm: Dòng sản phẩm động cơ van gió được phân phối chính hãng tại Sensors Việt Nam
