Trong các hệ thống thông gió và điều hòa không khí trung tâm, van gió chỉ thực sự phát huy tác dụng khi có một bộ truyền động đủ mạnh để đóng mở cánh van theo đúng yêu cầu vận hành. Động cơ van gió 8Nm là một trong những dòng mô-men phổ biến nhất cho phân khúc này, đủ khỏe để xử lý các van gió cỡ trung nhưng vẫn nhỏ gọn, tiết kiệm điện năng và dễ lắp đặt.

Động cơ van gió 8 Nm là gì?

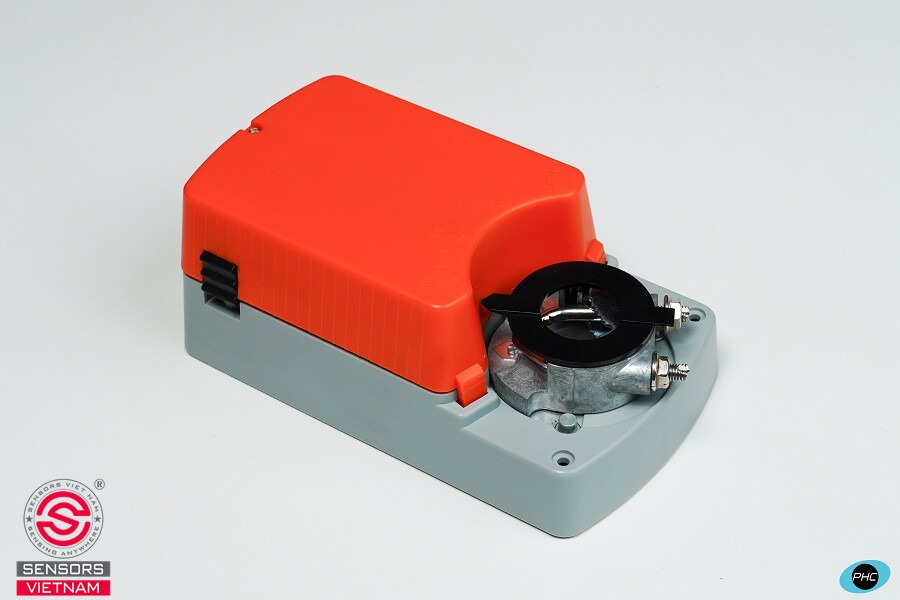

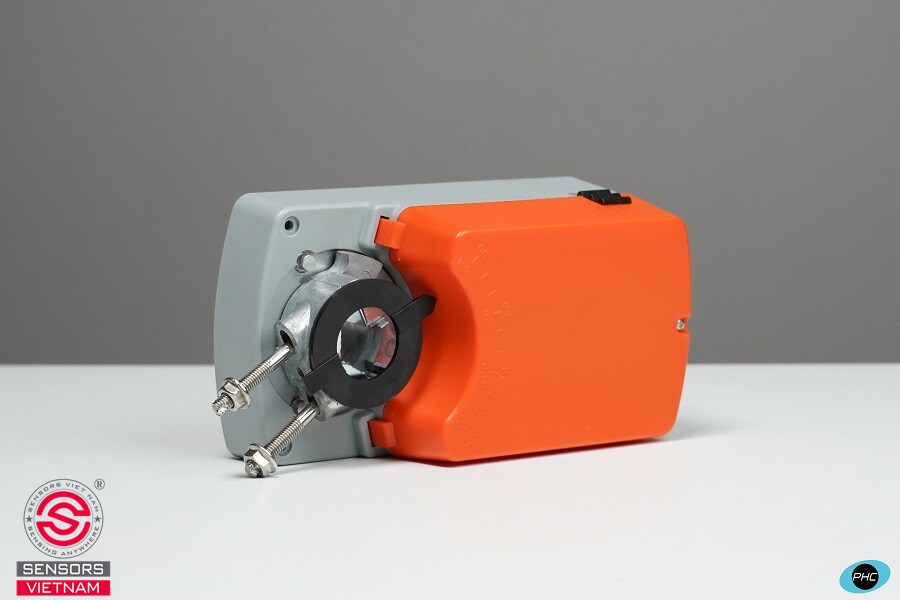

Động cơ van gió 8Nm là loại motor điện được lắp trực tiếp lên trục cánh van gió, có nhiệm vụ tạo ra lực xoắn để xoay cánh van, từ đó điều chỉnh lưu lượng không khí đi qua đường ống. Con số 8Nm ở đây là đơn vị Newton mét, thể hiện mô-men xoắn tối đa mà động cơ có thể sinh ra tại trục truyền động.

Mô-men xoắn chính là yếu tố quyết định động cơ có đủ lực để thắng được sức cản của luồng khí và ma sát cơ khí tại cánh van hay không. Trên thị trường, các dòng động cơ van gió thường được chia theo dải mô-men từ thấp đến cao, trong đó:

• Động cơ van gió nhóm 2 đến 5Nm phù hợp với van gió nhỏ dùng cho dân dụng và văn phòng nhỏ
• Động cơ van gió nhóm 8 đến 10Nm là mức trung bình khá phổ biến cho van gió công nghiệp và thương mại cỡ vừa
• Động cơ van gió nhóm 15 đến 40Nm dành cho van gió khổ lớn hoặc van chống cháy chống khói cần lực đóng mở mạnh.

Động cơ 8Nm vì vậy được xem là lựa chọn cân bằng, vừa đủ lực cho phần lớn van gió cỡ trung trong công trình mà không gây lãng phí công suất hay chi phí đầu tư.

Nguyên lý vận hành động cơ van gió 8 Nm

Động cơ van gió 8Nm hoạt động dựa trên nguyên lý chuyển đổi tín hiệu điều khiển điện thành chuyển động xoay cơ khí. Khi nhận tín hiệu từ bộ điều khiển trung tâm hoặc hệ thống BMS, motor bên trong sẽ quay và truyền lực qua bộ bánh răng giảm tốc để tạo ra mô-men xoắn phù hợp, sau đó truyền tới trục kẹp gắn liền với cánh van gió.

Tùy vào loại tín hiệu điều khiển, động cơ van gió 8Nm có thể vận hành theo ba kiểu chính:

• Động cơ van gió 8Nm On/Off, giúp cánh van chỉ có hai trạng thái mở tối đa hoặc đóng hoàn toàn.
• Động cơ van gió 8Nm điều khiển ba điểm, hay còn gọi là floating point, cho phép động cơ dừng ở vị trí trung gian bất kỳ theo lệnh mở thêm hoặc đóng bớt
• Động cơ van gió tuyến tính 8Nm với tín hiệu analog như 0 đến 10V hoặc 4 đến 20mA cho phép điều chỉnh góc mở cánh van một cách liên tục và chính xác, phù hợp với các ứng dụng cần kiểm soát lưu lượng gió tinh vi.

Phần lớn động cơ van gió 8Nm có góc xoay tối đa khoảng 90 đến 95 độ, được giới hạn bằng cữ chặn cơ khí có thể điều chỉnh để bảo vệ cánh van khỏi bị xoay quá hành trình. Nhiều dòng còn tích hợp tín hiệu phản hồi vị trí, giúp hệ thống BMS luôn biết chính xác cánh van đang mở bao nhiêu phần trăm để điều tiết chính xác hơn. Với các ứng dụng liên quan đến an toàn cháy nổ, động cơ còn có phiên bản tích hợp lò xo hồi vị, tự động đưa cánh van về trạng thái an toàn ngay khi mất điện.

 → Xem thêm: Động cơ van gió chống cháy khói dùng cho smoke damper và fire damper

Động cơ van gió 8 Nm và ứng dụng trong hệ thống HVAC

Nhờ dải mô-men vừa phải, động cơ van gió 8Nm xuất hiện ở hầu hết các điểm điều tiết không khí quan trọng trong một hệ thống HVAC hoàn chỉnh.

Tại các bộ xử lý không khí trung tâm (AHU)

Động cơ van gió 8 Nm được lắp cho van gió hòa trộn để kiểm soát tỷ lệ gió tươi, gió hồi và gió thải, giúp tối ưu hiệu quả làm mát hoặc sưởi ấm mà vẫn đảm bảo chất lượng không khí trong nhà.

Trong các hộp điều tiết lưu lượng biến đổi VAV

Động cơ van gió 8Nm giúp điều chỉnh chính xác lượng gió cấp cho từng khu vực theo nhu cầu thực tế, tránh lãng phí năng lượng khi không gian không sử dụng hết công suất làm mát.

Trong phòng sạch, hệ thông tăng áp cầu thang

Ở những công trình đòi hỏi kiểm soát áp suất nghiêm ngặt như phòng sạch dược phẩm, phòng mổ bệnh viện hay hệ thống tăng áp cầu thang thoát hiểm, dòng động cơ điều khiển tuyến tính 8Nm đóng vai trò duy trì chênh áp ổn định giữa các khu vực, một yếu tố sống còn với an toàn vận hành.

Trong hệ thống thông gió

Động cơ van gió 8Nm còn được sử dụng rộng rãi trong hệ thống thông gió nhà xưởng, trung tâm thương mại và tòa nhà văn phòng, nơi cần điều tiết gió thải, gió tươi theo lịch trình hoặc theo cảm biến CO2.

Với các dòng có tích hợp lò xo hồi vị, động cơ này cũng được lắp cho van gió khói và van chống cháy, tự động đóng kín đường ống khi có sự cố nhằm ngăn khói lan qua các khu vực khác của tòa nhà.

Sensors Việt Nam hiện phân phối nhiều phiên bản động cơ van gió 8Nm với các kiểu tín hiệu điều khiển khác nhau, giúp khách hàng dễ dàng chọn được phiên bản phù hợp với bộ điều khiển và yêu cầu tự động hóa của từng công trình.

Động cơ van gió 8 Nm phù hợp với loại van nào?

Mỗi kiểu cánh van có mức cản gió và diện tích tối đa khác nhau. Một số loại van gió thường sử dụng động cơ 8Nm bao gồm:

• Van gió đối lưu song song, dùng nhiều cho van gió tươi và van hòa trộn trong AHU
• Van gió đối lưu ngược chiều, phù hợp cho các ứng dụng cần điều tiết lưu lượng tuyến tính chính xác
• Van gió tròn và van gió chữ nhật lắp trên đường ống gió chính hoặc gió nhánh
• Van gió khói, van chống cháy khi kết hợp với động cơ có lò xo hồi vị

Về nguyên tắc lựa chọn, diện tích cánh van càng lớn thì lực cản không khí tác động lên động cơ càng cao, nên động cơ 8Nm thường phù hợp với van gió có diện tích cánh khoảng 1 đến 1,5 mét vuông, tùy vào kiểu cánh van và tốc độ gió thiết kế trong đường ống.

Van gió đối lưu ngược chiều thường chịu lực cản lớn hơn đối lưu song song ở cùng diện tích, nên cần cân nhắc kỹ hơn khi chọn mô-men. Bên cạnh mô-men, kích thước trục kẹp của động cơ cũng cần tương thích với đường kính trục cánh van thực tế, phần lớn động cơ 8Nm sử dụng ngàm kẹp vạn năng có thể điều chỉnh trong một khoảng đường kính nhất định để lắp vừa nhiều loại trục khác nhau.
