Nếu như van gió on/off chỉ có hai trạng thái đóng hoặc mở, thì trong nhiều hệ thống điều hòa và thông gió hiện đại, người ta cần một kiểu vận hành "linh hoạt" hơn, có thể mở ở bất kỳ mức nào từ 0 đến 100% chứ không chỉ hai thái cực. Đó chính là điểm mạnh của động cơ van gió tuyến tính. Bài viết này sẽ giúp bạn hiểu rõ loại động cơ này, cách nó hoạt động, và những nơi cần thiết lắt đặt trong công trình.

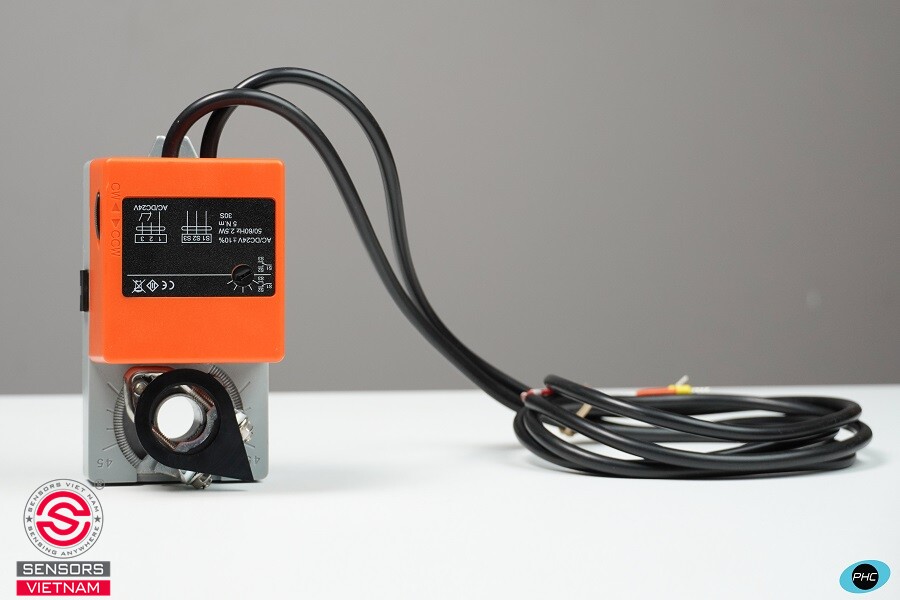

ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH LÀ GÌ?

Động cơ van gió tuyến tính là loại actuator điều khiển cánh van gió có khả năng dừng lại ở bất kỳ vị trí góc mở nào trong toàn bộ hành trình, thay vì chỉ chạy hết về một trong hai đầu như dòng on/off. Góc mở của van tỷ lệ thuận với giá trị tín hiệu điều khiển đưa vào, phổ biến nhất là 0-10VDC hoặc 4-20mA.

Ví dụ dễ hình dung, nếu tín hiệu điều khiển là 5V trên thang 0-10V, van sẽ mở khoảng 50% hành trình. Khi tín hiệu tăng lên 8V, van tự động mở rộng thêm đến khoảng 80%. Nhờ đặc tính này mà lưu lượng gió qua đường ống có thể được điều chỉnh mượt mà, chính xác theo đúng nhu cầu thực tế tại từng thời điểm.

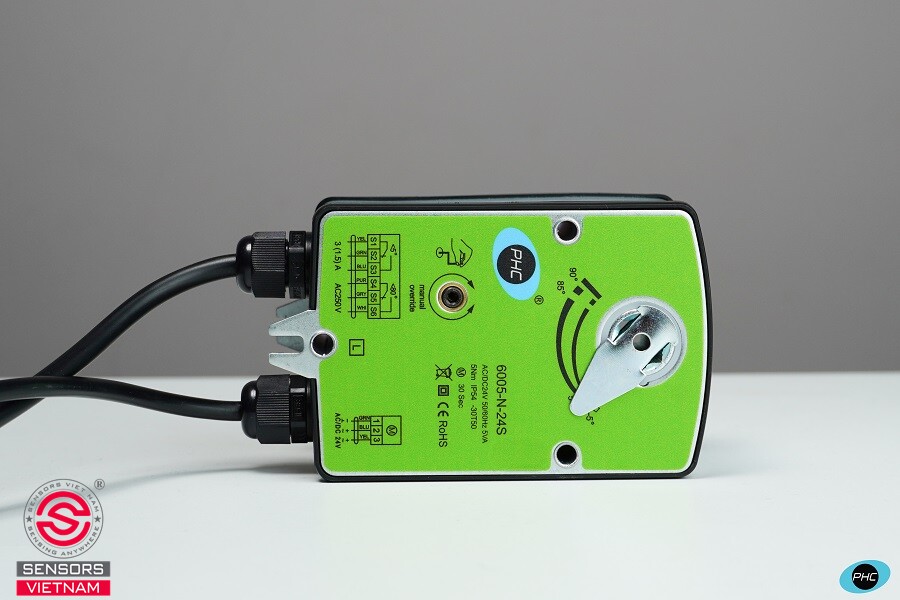

CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH

Động cơ van gió tuyến tính gồm một số cụm chính phối hợp với nhau khá chặt chẽ. Motor điện, thường là loại DC hoặc động cơ bước, đảm nhận việc tạo lực xoay. Bộ bánh răng giảm tốc giúp tăng mô-men xoắn đủ để thắng lực cản của cánh van và luồng gió trong ống. Đặc biệt nhất là bo mạch điều khiển tích hợp, nơi có bộ chuyển đổi tín hiệu analog và mạch phản hồi vị trí, thường dùng chiết áp hoặc cảm biến vị trí không tiếp xúc để "biết" chính xác trục đang ở góc bao nhiêu độ.

Quá trình vận hành diễn ra theo một vòng khép kín khá thông minh. Bộ điều khiển trung tâm hoặc DDC gửi tín hiệu analog xuống động cơ, tương ứng với góc mở mong muốn. Bo mạch bên trong động cơ so sánh tín hiệu này với vị trí thực tế đang đo được từ cảm biến phản hồi. Nếu có sự chênh lệch, motor sẽ chạy để điều chỉnh trục ra đến đúng góc yêu cầu, sau đó tự dừng lại khi hai giá trị khớp nhau. Cơ chế so sánh và điều chỉnh liên tục này giúp van luôn bám sát chính xác tín hiệu điều khiển, kể cả khi có tác động ngoại lực làm lệch vị trí cánh van trong quá trình hoạt động.

Nhiều dòng động cơ tuyến tính còn có thêm tín hiệu phản hồi đầu ra, gửi ngược thông tin vị trí thực tế của van về bộ điều khiển. Nhờ vậy hệ thống trung tâm luôn nắm được tình trạng đóng mở của van gió.

→ Xem thêm: Động cơ van gió ON/OFF là gì?

ĐẶC ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH

Khi nói đến động cơ van gió tuyến tính, có vài đặc điểm gần như luôn phải nhắc đến vì nó quyết định việc loại động cơ này phù hợp hay không với một hệ thống cụ thể.

Động cơ van gió tuyến tính có khả năng điều tiết liên tục và chính xác cao. Sai số góc mở của các dòng chất lượng tốt thường chỉ trong khoảng vài phần trăm, đủ để đáp ứng các bài toán điều khiển nhiệt độ hoặc áp suất đòi hỏi độ nhạy cao.

Động cơ van gió tuyến tính có khả năng tương thích với hệ thống điều khiển tự động. Vì nhận tín hiệu analog trực tiếp từ bộ điều khiển, loại động cơ này gần như là mắt xích bắt buộc trong các vòng điều khiển PID, nơi hệ thống cần liên tục tính toán và điều chỉnh góc mở van theo thời gian thực dựa trên nhiệt độ phòng, áp suất ống gió hay lưu lượng đo được.

Động cơ van gió tuyến tính có tốc độ đáp ứng thường chậm hơn dòng on/off một chút, vì nó cần di chuyển đến đúng vị trí trung gian thay vì chạy hết hành trình.

Cuối cùng, động cơ van gió tuyến tính có chi phí đầu tư của động cơ tuyến tính cao hơn đáng kể so với on/off, do bo mạch điều khiển phức tạp hơn và yêu cầu độ chính xác cơ khí cao hơn trong khâu sản xuất.

ỨNG DỤNG THỰC TẾ CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH

Động cơ van gió tuyến tính được lặp đặt tại một số hệ thống cụ thể như sau:

• Động cơ van gió tuyến tính cho hệ thống điều hòa không khí trung tâm VAV
• Động cơ van gió tuyến tính cho các phòng sạch của nhà máy dược phẩm, phòng lab hay nhà máy điện tử
• Động cơ van gió tuyến tính cho các trung tâm dữ liệu
• Động cơ van gió tuyến tính cho các tòa nhà văn phòng, khách sạn lớn có hệ thống BMS quản lý năng lượng.
• Động cơ van gió tuyến tính cho các hệ thống thông gió công nghiệp

Động cơ van gió tuyến tính đóng vai trò điều tiết lưu lượng và áp suất không khí một cách chính xác, liên tục trong các hệ thống. Ngoài ra, động cơ van gió tuyến tính có khả năng duy trì thông số vận hành (nhiệt độ, áp suất, lưu lượng gió tươi) luôn ổn định trong dải cho phép, đồng thời giúp hệ thống vận hành êm ái, tránh dao động đột ngột và tối ưu năng lượng tiêu thụ so với các giải pháp đóng mở truyền thống.
