Trong các hệ thống thông gió và điều hòa không khí (HVAC), áp suất không khí là một thông số “ẩn” nhưng lại quyết định trực tiếp đến hiệu suất vận hành tổng thể. Từ lưu lượng gió, hiệu quả lọc bụi, cho đến khả năng duy trì môi trường sạch - tất cả đều phụ thuộc vào việc kiểm soát chính xác chênh lệch áp suất. Chỉ một sai lệch nhỏ về áp suất giữa các khu vực cũng có thể dẫn đến mất cân bằng lưu lượng, tăng tiêu hao năng lượng hoặc nghiêm trọng hơn là phá vỡ điều kiện vận hành của phòng sạch.

Chính vì vậy, việc đo và giám sát chênh lệch áp suất gió không còn là tùy chọn, mà đã trở thành tiêu chuẩn bắt buộc trong các công trình hiện đại. Thiết bị đảm nhận vai trò này chính là đồng hồ chênh áp gió - giải pháp quan trọng trong mọi hệ thống HVAC, AHU và phòng sạch.

Đồng hồ chênh áp gió (Differential air pressure gauge) là thiết bị dùng để đo sự chênh lệch áp suất giữa hai điểm trong môi trường không khí hoặc khí sạch. Khác với các thiết bị đo áp suất thông thường chỉ hiển thị giá trị tại một điểm, đồng hồ chênh áp hoạt động dựa trên việc so sánh áp suất giữa hai đầu đo (High - Low). Kết quả đo phản ánh trực tiếp trạng thái vận hành của hệ thống.

Trong thực tế HVAC, thiết bị thường được lắp đặt tại:

• Hai phía của bộ lọc gió (Filter)
• Trước và sau quạt (Fan)
• Hai đầu ống gió (Duct)
• Giữa các khu vực trong phòng sạch

Thông qua giá trị chênh áp, kỹ sư có thể:

• Đánh giá mức độ tắc nghẽn của bộ lọc
• Kiểm soát hướng di chuyển của luồng khí
• Duy trì áp suất dương hoặc âm theo yêu cầu
• Phát hiện sớm các sự cố trong hệ thống

Nguyên lý hoạt động của đồng hồ chênh áp gió
Hiện nay, đồng hồ chênh áp gió được chia thành hai dòng chính: analog (cơ học) và điện tử (kỹ thuật số). Mỗi loại có nguyên lý hoạt động riêng, phù hợp với từng nhu cầu sử dụng.

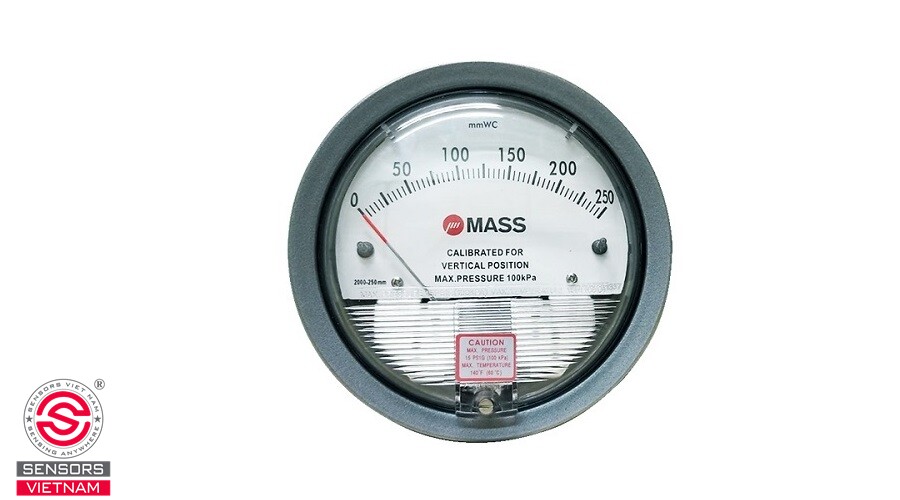

Đồng hồ chênh áp gió cơ (Analog)

Đồng hồ chênh áp gió cơ là thiết bị đo truyền thống, sử dụng kim và mặt số để hiển thị giá trị chênh lệch áp suất.

Thiết bị hoạt động dựa trên sự biến dạng của phần tử cảm biến cơ học như:

• Màng (diaphragm)
• Piston
• Hoặc buồng áp suất dạng capsule

Khi có sự chênh lệch áp suất giữa hai đầu đo:

• Áp suất cao và thấp tạo lực lên phần tử đàn hồi
• Phần tử này biến dạng tương ứng với giá trị chênh áp
• Cơ cấu truyền động cơ khí sẽ chuyển đổi chuyển động này thành sự quay của kim trên mặt số

Đồng hồ chênh áp gió cơ sở hữu nhiều ưu điểm nổi bật như không cần sử dụng nguồn điện, giúp thiết bị hoạt động ổn định và phù hợp với nhiều môi trường khác nhau. Nhờ cấu tạo cơ học đơn giản, thiết bị có độ bền cao, ít hư hỏng và dễ dàng lắp đặt cũng như bảo trì trong quá trình vận hành.

Ngoài ra, việc hiển thị bằng kim và mặt số mang lại khả năng quan sát trực quan, rất phù hợp cho các vị trí cần giám sát tại chỗ. Tuy nhiên, dòng thiết bị này cũng tồn tại một số hạn chế như không thể truyền tín hiệu về hệ thống điều khiển trung tâm và độ chính xác thường thấp hơn so với các dòng đồng hồ chênh áp điện tử.

Đồng hồ chênh áp gió điện tử sử dụng cảm biến áp suất vi sai và mạch xử lý tín hiệu để hiển thị kết quả dưới dạng số.

- Nguyên lý hoạt động

• Chênh lệch áp suất được cảm biến chuyển đổi thành tín hiệu điện
• Tín hiệu này được khuếch đại và xử lý qua vi mạch
• Giá trị cuối cùng được hiển thị trên màn hình LCD/LED

Ngoài hiển thị, thiết bị còn có thể:

• Xuất tín hiệu analog: 4-20 mA, 0-10 V
• Giao tiếp truyền thông: Modbus RTU, RS485
• Tích hợp cảnh báo ngưỡng (Alarm)
• Kết nối với hệ thống BMS, PLC, SCADA

Đồng hồ chênh áp gió điện tử sở hữu nhiều ưu điểm vượt trội, trong đó nổi bật là độ chính xác cao, đáp ứng tốt các yêu cầu đo lường trong những hệ thống đòi hỏi kiểm soát chặt chẽ. Thiết bị hiển thị giá trị dưới dạng số giúp người vận hành dễ đọc và quan sát rõ ràng hơn so với dạng kim truyền thống.

Ngoài ra, khả năng kết nối và truyền tín hiệu cho phép giám sát và điều khiển từ xa thông qua các hệ thống như BMS hoặc PLC. Nhờ đó, đồng hồ chênh áp điện tử đặc biệt phù hợp với các hệ thống HVAC hiện đại có mức độ tự động hóa cao.

Tại sao cần sử dụng đồng hồ chênh áp gió trong HVAC?

Trong hệ thống HVAC, đồng hồ chênh áp gió không chỉ là thiết bị đo mà còn đóng vai trò như một công cụ giám sát vận hành quan trọng, giúp đảm bảo hệ thống hoạt động ổn định và hiệu quả. Trước hết, thiết bị cho phép theo dõi tình trạng của bộ lọc gió - thành phần dễ suy giảm hiệu suất theo thời gian. Khi bụi bẩn tích tụ, tổn thất áp suất tăng lên và thông qua giá trị chênh áp, kỹ sư có thể xác định chính xác thời điểm cần vệ sinh hoặc thay thế, từ đó tối ưu chi phí bảo trì.

Bên cạnh đó, đồng hồ chênh áp gió giúp kiểm soát và cân bằng dòng khí trong hệ thống. Trong các môi trường như phòng sạch, bệnh viện hoặc phòng thí nghiệm, việc duy trì áp suất dương hoặc âm giữa các khu vực là bắt buộc để ngăn ngừa nhiễm chéo. Nếu không có thiết bị giám sát, hệ thống rất dễ mất cân bằng mà khó phát hiện kịp thời.

Ngoài ra, việc kiểm soát chênh lệch áp suất còn góp phần tối ưu năng lượng. Khi áp suất không ổn định, quạt phải hoạt động với công suất cao hơn, làm tăng tiêu hao điện năng và giảm tuổi thọ thiết bị. Trong các hệ thống hiện đại, dữ liệu chênh áp còn được tích hợp vào BMS hoặc PLC để phục vụ điều khiển tự động và cảnh báo, giúp nâng cao độ an toàn và hiệu quả vận hành.

Trong thực tế, đồng hồ chênh áp gió được sử dụng rộng rãi trong nhiều hạng mục của hệ thống HVAC. Tại các bộ xử lý không khí AHU, thiết bị thường được lắp đặt trước và sau bộ lọc để giám sát mức độ cản gió, đảm bảo lưu lượng ổn định và duy trì hiệu suất trao đổi nhiệt. Đây là ứng dụng phổ biến, đồng thời giúp bảo vệ các thiết bị phía sau như quạt và coil.

Trong hệ thống ống gió, đồng hồ chênh áp được dùng để đo tổn thất áp suất, hỗ trợ đánh giá thiết kế và phát hiện các vấn đề như rò rỉ hoặc phân phối gió không đều. Đặc biệt với hệ thống lớn hoặc nhiều nhánh, việc theo dõi chênh áp giúp tối ưu cân chỉnh và đảm bảo lưu lượng đúng theo thiết kế.

Đối với phòng sạch, đây là thiết bị gần như bắt buộc để duy trì chênh lệch áp suất giữa các khu vực, đảm bảo luồng khí di chuyển đúng hướng và kiểm soát nhiễm chéo. Ngoài ra, đồng hồ chênh áp gió còn được ứng dụng trong tòa nhà thương mại, bệnh viện và nhà máy nhằm giám sát hiệu suất thông gió và kiểm soát áp suất các khu vực đặc thù, đặc biệt khi kết hợp với hệ thống điều khiển tự động để nâng cao khả năng vận hành.

Trong bất kỳ hệ thống HVAC nào, việc kiểm soát chênh lệch áp suất không khí là yếu tố cốt lõi để đảm bảo hiệu suất, tiết kiệm năng lượng và duy trì điều kiện môi trường ổn định. Đồng hồ chênh áp gió không chỉ giúp đo lường mà còn đóng vai trò như “công cụ chẩn đoán” giúp phát hiện sớm sự cố, tối ưu vận hành và nâng cao tuổi thọ hệ thống.
