Trong mọi hệ thống có dòng chảy, từ cấp nước dân dụng, hệ thống HVAC cho đến các quy trình công nghiệp phức tạp, lưu lượng luôn là một trong những thông số cốt lõi quyết định hiệu suất và độ ổn định vận hành. Nếu áp suất phản ánh “lực” của dòng chảy và nhiệt độ phản ánh trạng thái năng lượng, thì lưu lượng chính là đại lượng thể hiện trực tiếp mức độ “tiêu thụ” và “trao đổi” của toàn bộ hệ thống.

Chính vì vậy, việc đo lường lưu lượng không đơn thuần phục vụ mục đích hiển thị, mà là nền tảng để kiểm soát, tối ưu và thậm chí là dự đoán hành vi vận hành của hệ thống. Trong bối cảnh tự động hóa và chuyển đổi số ngày càng phát triển, dữ liệu lưu lượng còn đóng vai trò là đầu vào quan trọng cho các thuật toán điều khiển, giúp giảm tiêu hao năng lượng và nâng cao hiệu suất tổng thể. Đồng hồ đo lưu lượng, hay đồng hồ đo lưu lượng, trở thành một thiết bị quan trọng trong mọi hệ thống kỹ thuật hiện đại.

KHÁI QUÁT VỀ ĐỒNG HỒ ĐO LƯU LƯỢNG

Ở góc độ kỹ thuật, lưu lượng là đại lượng mô tả lượng vật chất đi qua một tiết diện trong một đơn vị thời gian. Tuy nhiên, cách biểu diễn và ý nghĩa của lưu lượng lại không hoàn toàn giống nhau trong mọi ứng dụng.

Trong thực tế, tồn tại hai cách tiếp cận chính: đo lưu lượng thể tích và đo lưu lượng khối lượng. Lưu lượng thể tích (m³/h, l/min) phù hợp với các ứng dụng mà thể tích là yếu tố cần kiểm soát, chẳng hạn như cấp nước, xử lý nước hoặc hệ HVAC. Ngược lại, trong các ngành như hóa chất, nhiên liệu hoặc dược phẩm, lưu lượng khối lượng (kg/h, t/h) lại mang ý nghĩa quan trọng hơn, bởi khối lượng mới là đại lượng phản ánh chính xác tỷ lệ phản ứng hoặc tỷ lệ pha trộn.

Điểm đáng chú ý là cùng một dòng chảy, giá trị lưu lượng thể tích có thể thay đổi theo nhiệt độ và áp suất, trong khi lưu lượng khối lượng thì không. Điều này lý giải vì sao trong các ứng dụng yêu cầu độ chính xác cao, các kỹ sư thường ưu tiên công nghệ đo khối lượng trực tiếp thay vì đo gián tiếp.

Ngoài ra, đồng hồ đo lưu lượng hiện đại không chỉ cung cấp giá trị tức thời mà còn tích hợp khả năng tính toán lưu lượng tích lũy, cho phép theo dõi tổng lượng tiêu thụ trong một khoảng thời gian dài. Khi được kết nối với hệ thống điều khiển, dữ liệu này trở thành cơ sở để phân tích xu hướng vận hành, phát hiện bất thường và tối ưu hóa hệ thống.

PHÂN TÍCH CÁC CÔNG NGHỆ ĐO LƯU LƯỢNG HIỆN ĐẠI

Một trong những nhầm lẫn phổ biến là cho rằng đồng hồ đo lưu lượng chỉ cần “đúng kích thước và đúng dải đo” là có thể sử dụng cho mọi ứng dụng. Thực tế hoàn toàn ngược lại.

Lý do nằm ở chỗ mỗi loại lưu chất có những đặc tính vật lý khác nhau: có loại dẫn điện, có loại không; có loại sạch, có loại chứa cặn; có loại có độ nhớt cao; có loại làm việc ở nhiệt độ và áp suất cực lớn. Chính những yếu tố này quyết định phương pháp đo nào có thể áp dụng.

Do đó, các công nghệ đo lưu lượng không phải là những biến thể của cùng một nguyên lý, mà là những hướng tiếp cận hoàn toàn khác nhau, mỗi loại được tối ưu cho một nhóm ứng dụng cụ thể.

Đo lưu lượng dựa trên vận tốc dòng chảy

Phần lớn các đồng hồ đo lưu lượng trên thị trường thực chất không đo trực tiếp lưu lượng, mà đo vận tốc dòng chảy, sau đó nhân với diện tích tiết diện ống để suy ra lưu lượng. Điểm quan trọng là: phép đo này chỉ chính xác khi dòng chảy trong ống ổn định và không bị xáo trộn.

Trong điều kiện lý tưởng, vận tốc phân bố theo dạng parabolic (với dòng chảy tầng) hoặc dạng phẳng hơn (với dòng chảy rối). Tuy nhiên, trong thực tế, các yếu tố như co - giãn ống, van, cút, bơm… đều làm méo việc phân bố vận tốc dòng chảy. Đây là nguyên nhân chính gây sai số cho nhiều loại đồng hồ.

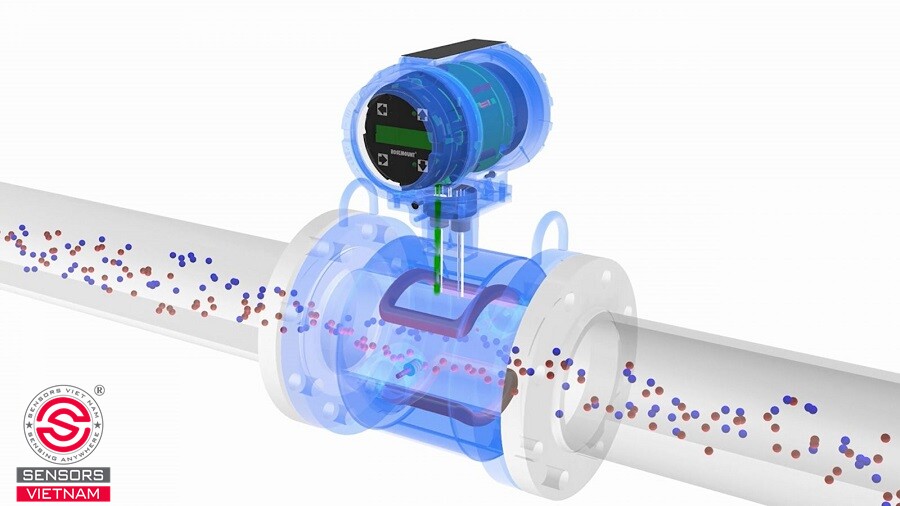

Đồng hồ đo lưu lượng điện từ (Electromagnetic)

Thiết bị đo vận tốc trung bình của chất lỏng dẫn điện thông qua điện áp cảm ứng sinh ra trong từ trường. Vì điện áp này tỷ lệ tuyến tính với vận tốc, nên về lý thuyết, đây là một trong những phương pháp có độ chính xác cao.

Tuy nhiên, điều kiện bắt buộc là:

• Lưu chất phải dẫn điện (thường > 5 µS/cm)

• Ống phải luôn đầy (full pipe condition)

Ngoài ra, mặc dù không bị ảnh hưởng bởi áp suất hay nhiệt độ, nhưng điện từ lại nhạy với nhiễu điện từ và yêu cầu nối đất tốt. Trong môi trường công nghiệp có nhiều biến tần, nếu lắp đặt không đúng, tín hiệu có thể bị nhiễu đáng kể.

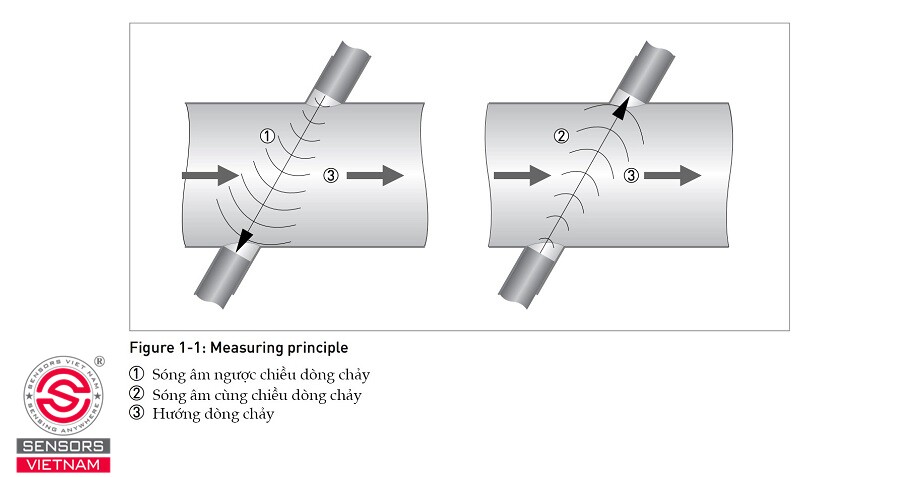

Đồng hồ đo lưu lượng siêu âm

Công nghệ này đo sự chênh lệch thời gian truyền sóng siêu âm theo hai hướng xuôi và ngược dòng. Sự chênh lệch này rất nhỏ, nên độ chính xác phụ thuộc mạnh vào:

• Độ đồng đều của dòng chảy

• Tính chất âm học của lưu chất

Một vấn đề ít được nhắc đến là bong bóng khí hoặc hạt rắn lơ lửng sẽ làm suy giảm tín hiệu siêu âm, dẫn đến sai số hoặc mất tín hiệu hoàn toàn. Do đó, dù được cho là “không xâm lấn”, nhưng ultrasonic không phải lúc nào cũng là lựa chọn tối ưu, đặc biệt trong nước thải hoặc dòng chảy không ổn định.

Đồng hồ đo lưu lượng Vortex

Nguyên lý vortex dựa trên hiện tượng vật lý rất ổn định: khi dòng chảy đi qua vật cản, nó tạo ra dãy xoáy luân phiên với tần số tỷ lệ với vận tốc. Ưu điểm của phương pháp này là ít phụ thuộc vào tính chất lưu chất và hoạt động tốt ở nhiệt độ và áp suất cao. Tuy nhiên, vortex có một “điểm yếu vật lý” rõ ràng cần một Reynolds number đủ lớn để hình thành xoáy ổn định.

Điều này có nghĩa là nếu lưu lượng thấp thì không đo được hoặc dòng chảy không ổn định sẽ dẫn đến bị nhiễu tín hiệu. Đó là lý do vortex không phù hợp cho các ứng dụng tải thấp hoặc biến thiên liên tục.

Đồng hồ đo lưu lượng dựa trên chuyển động cơ học

Các đồng hồ đo lưu lượng cơ học hoạt động theo nguyên lý dịch chuyển thể tích, tức là không đo vận tốc dòng chảy mà “đếm” trực tiếp lượng chất lỏng đi qua bằng các cơ cấu chuyển động bên trong. Khi lưu chất đi qua, nó làm quay tuabin hoặc bánh răng; mỗi vòng quay tương ứng với một thể tích nhất định, từ đó thiết bị tính được lưu lượng.

Với đồng hồ tuabin, tốc độ quay tỷ lệ với tốc độ dòng chảy. Còn với đồng hồ bánh răng oval, chất lỏng được chia thành từng phần nhỏ cố định, nên độ chính xác cao hơn, đặc biệt ở lưu lượng thấp.

Ưu điểm của nhóm này là độ chính xác ổn định và ít bị ảnh hưởng bởi việc dòng chảy trong ống có phân bố đều hay không (ví dụ khi dòng bị xáo trộn do co, cút hoặc van). Tuy nhiên, do có bộ phận cơ khí tiếp xúc trực tiếp với lưu chất, thiết bị sẽ gây sụt áp nhất định, đồng thời dễ bị mài mòn hoặc kẹt nếu trong dòng có cặn, hạt rắn hoặc hóa chất ăn mòn.

Đồng hồ đo lưu lượng trực tiếp Coriolis

Đây là công nghệ duy nhất trong các loại phổ biến có thể đo trực tiếp lưu lượng khối lượng, không cần suy luận từ vận tốc. Nguyên lý dựa trên lực Coriolis: khi lưu chất đi qua ống rung, nó tạo ra sự lệch pha trong dao động. Mức độ lệch pha này tỷ lệ với lưu lượng khối lượng.

Đồng hồ Coriolis đo trực tiếp lưu lượng khối lượng nên không bị ảnh hưởng bởi nhiệt độ, áp suất và không yêu cầu dòng chảy ổn định. Ngoài ra, thiết bị còn có thể đo được mật độ lưu chất. Tuy nhiên, nhược điểm là chi phí cao, nhạy với rung động bên ngoài, kích thước lớn khi dùng cho ống lớn và có thể sai số nếu trong lưu chất chứa nhiều bọt khí.

VAI TRÒ CỦA ĐỒNG HỒ ĐO LƯU LƯỢNG TRONG HỆ HVAC VÀ CÔNG NGHIỆP

Trong hệ thống HVAC, lưu lượng nước lạnh hoặc nước nóng là yếu tố quyết định khả năng trao đổi nhiệt. Nếu lưu lượng không đúng thiết kế, toàn bộ hệ thống có thể mất cân bằng, dẫn đến tiêu hao năng lượng lớn hơn nhưng hiệu quả làm lạnh hoặc sưởi ấm lại giảm. Việc sử dụng đồng hồ đo lưu lượng giúp kỹ sư cân bằng hệ thống, kiểm soát hoạt động của bơm và đảm bảo hiệu suất tối ưu.

Trong công nghiệp, đặc biệt là các ngành sử dụng nguyên liệu lỏng hoặc khí, lưu lượng gắn liền với chi phí. Một sai số nhỏ trong đo lường có thể dẫn đến tổn thất lớn về tài chính hoặc sai lệch trong tỷ lệ sản xuất. Do đó, đồng hồ đo lưu lượng không chỉ là thiết bị đo mà còn là công cụ kiểm soát chất lượng.

Trong lĩnh vực năng lượng, lưu lượng hơi và nhiên liệu là yếu tố trực tiếp ảnh hưởng đến hiệu suất đốt và hiệu suất nhiệt. Việc đo chính xác giúp tối ưu quá trình vận hành và giảm phát thải.

HƯỚNG DẪN LỰA CHỌN ĐỒNG HỒ ĐO LƯU LƯỢNG

Việc lựa chọn đồng hồ đo lưu lượng không thể dựa trên một tiêu chí duy nhất, mà là sự cân bằng giữa nhiều yếu tố kỹ thuật.

Trước hết, cần xác định rõ loại lưu chất, bao gồm tính dẫn điện, độ nhớt, mức độ sạch và khả năng ăn mòn. Đây là yếu tố quyết định loại công nghệ có thể sử dụng. Tiếp theo là dải lưu lượng vận hành, trong đó cần đảm bảo thiết bị hoạt động trong vùng tối ưu để tránh sai số lớn.

Điều kiện nhiệt độ và áp suất cũng đóng vai trò quan trọng, bởi chúng ảnh hưởng đến vật liệu chế tạo và độ bền của thiết bị. Ngoài ra, yêu cầu về độ chính xác sẽ quyết định việc lựa chọn giữa các công nghệ cơ bản hay cao cấp.

Cuối cùng, trong bối cảnh tự động hóa, khả năng kết nối và truyền dữ liệu trở thành tiêu chí không thể bỏ qua. Một thiết bị đo tốt nhưng không thể tích hợp vào hệ thống điều khiển sẽ làm giảm đáng kể giá trị sử dụng thực tế.

Đồng hồ đo lưu lượng, nếu nhìn ở bề mặt, chỉ là thiết bị đo dòng chảy. Nhưng ở cấp độ hệ thống, nó là một trong những nguồn dữ liệu quan trọng nhất giúp kỹ sư hiểu, kiểm soát và tối ưu vận hành. Việc lựa chọn đúng công nghệ không chỉ giúp đo chính xác, mà còn góp phần giảm chi phí vận hành, nâng cao hiệu suất và đảm bảo độ ổn định lâu dài cho hệ thống.

Sensors Việt Nam với kinh nghiệm trong lĩnh vực thiết bị đo và tự động hóa cung cấp các giải pháp đo lưu lượng phù hợp cho từng ứng dụng cụ thể, từ hệ HVAC đến các quy trình công nghiệp phức tạp. Chúng tôi cam kết sản phẩm chính hãng, đầy đủ chứng chỉ CO/CQ, với chế độ bảo hành lên tới 12 tháng, 1 đổi 1. Nếu bạn quan tâm hoặc có nhu cầu đối với sản phẩm đồng hồ đo lưu lượng, liên hệ ngay với đội ngũ Sensors Việt Nam để được tư vấn và hỗ trợ!
