Hầu hết mọi người cho rằng cảm biến công nghiệp chỉ hoạt động với kim loại. Tuy nhiên, cảm biến tiệm cận điện dung có thể phát hiện cả chất lỏng, vật liệu rời như bột, cát hay nhựa, thậm chí nhận biết xuyên qua thành bồn mà không cần tiếp xúc trực tiếp. Bài viết dưới đây sẽ phân tích toàn diện nguyên lý và ứng dụng của loại cảm biến đặc biệt này.

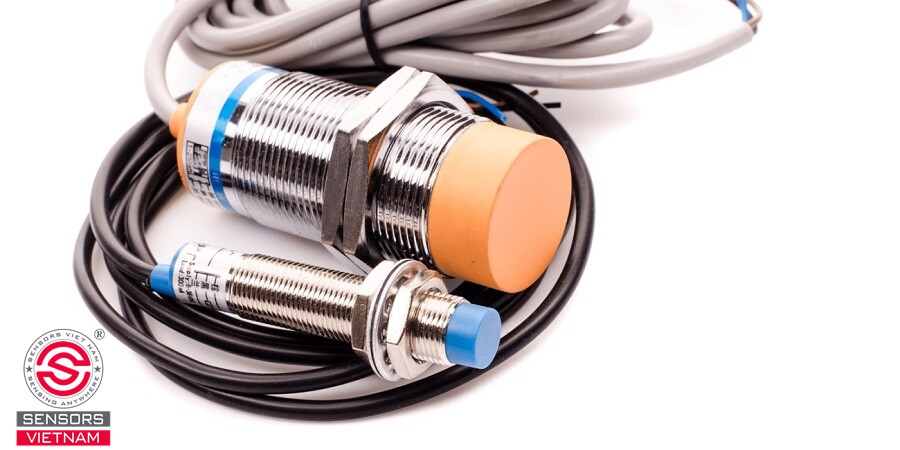

CẢM BIẾN TIỆM CẬN ĐIỆN DUNG LÀ GÌ?

Hãy hình dung bạn mang một chiếc đèn pin đặc biệt và thay vì chiếu sáng, nó phát ra một "bong bóng điện" vô hình xung quanh đầu cảm biến. Khi có vật thể nào đó lọt vào vùng bong bóng đó, thiết bị lập tức nhận biết và phát tín hiệu. Tất cả điều này xảy ra mà không cần chạm, không cần nhìn, hoàn toàn không tiếp xúc. Đây là cách mà cảm biến tiệm cận điện dung hoạt động. Cảm biến tiệm cận nói chung là thiết bị sản xuất để nhận biết sự hiện diện/vắng mặt và xác định vị trí của vật thể mà không cần tiếp xúc trực tiếp.

Về mặt kỹ thuật, cảm biến tiệm cận điện dung hoạt động dựa trên nguyên lý thay đổi điện dung của tụ điện khi có vật thể đi vào vùng cảm ứng. Khi không có vật thể, điện dung ở mức nền ổn định. Khi vật thể tiến vào, nó đóng vai trò như bản cực thứ hai của tụ điện, làm điện dung thay đổi đột ngột và đó là lúc cảm biến kích hoạt.

Các loại cảm biến tiệm cận phổ biến gồm:

• Cảm biến tiệm cận điện dung.
• Cảm biến tiệm cận điện cảm.
• Cảm biến tiệm cận siêu âm.
• Cảm biến tiệm cận điện dung PNP/NPN

Điểm khác biệt lớn nhất so với các loại cảm biến khác: nó không kén chọn vật liệu. Kim loại, nhựa, thủy tinh, chất lỏng, bột mì, cát, dầu nhớt đều có thể phát hiện được. Trong khi đó, cảm biến tiệm cận điện cảm chỉ làm việc được với kim loại.

XEM THÊM: CẢM BIẾN TIỆM CẬN LÀ GÌ? CẤU TẠO, NGUYÊN LÝ VẬN HÀNH VÀ ỨNG DỤNG

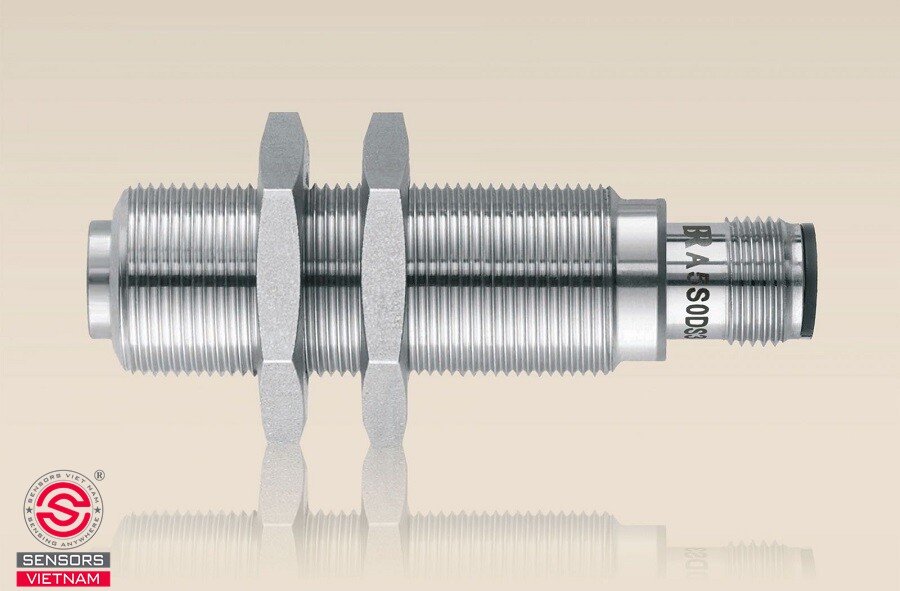

CẤU TẠO CỦA CẢM BIẾN TIỆM CẬN ĐIỆN DUNG

Dù trông nhỏ gọn từ bên ngoài, một cảm biến tiệm cận điện dung chứa đựng cả một hệ thống xử lý tín hiệu khá tinh vi, gồm 5 bộ phận chính hoạt động nối tiếp nhau.

• Vỏ bảo vệ

Vỏ bảo vệ là lớp ngoài cùng, thường làm từ nhựa kỹ thuật cao cấp hoặc kim loại không gỉ, đạt chuẩn bảo vệ IP65/IP67. Nó không chỉ che chắn các linh kiện bên trong khỏi bụi bẩn, ẩm ướt và va đập cơ học, mà bản thân vỏ cũng là một phần của tụ điện, góp phần tạo ra trường cảm ứng.

• Mặt cảm ứng

Mặt cảm ứng là khu vực chứa các điện cực, thường được bố trí dạng hai vành khuyên đồng tâm. Đây là nơi trường điện tĩnh được tạo ra và phát ra phía trước cảm biến, hình thành vùng phát hiện. Trường điện này có thể xuyên qua các vật liệu cách điện như nhựa hay thủy tinh, cho phép cảm biến phát hiện vật thể ngay cả khi không tiếp xúc trực tiếp.

• Mạch dao động

Mạch dao động là bộ não tạo ra và duy trì tín hiệu điện xoay chiều liên tục, hình thành trường điện từ tại bề mặt cảm biến. Khi có vật thể tiếp cận, điện dung thay đổi kéo theo biên độ dao động cũng thay đổi theo.

• Mạch dò

Mạch dò có nhiệm vụ giám sát liên tục mạch dao động, thu thập thông tin về sự thay đổi biên độ và xác định xem có vật thể đang tiếp cận hay không. Mạch xử lý Mạch xử lý tín hiệu thực hiện các chức năng so sánh, lọc nhiễu và khuếch đại tín hiệu từ mạch dò. Nó so sánh tần số thu được theo thời gian thực với tần số tham chiếu và đưa ra quyết định phát hiện vật thể.

• Mạch đầu ra

Mạch đầu ra là bộ phận cuối cùng, chuyển đổi kết quả xử lý thành tín hiệu chuẩn mà hệ thống điều khiển có thể hiểu được. Các dạng tín hiệu phổ biến gồm NPN/PNP (tín hiệu số), 4-20mA hoặc 0-10V (tín hiệu analog), Relay và Modbus RTU RS-485.

Tín hiệu đi qua 5 trạm này liên tiếp, toàn bộ quá trình xảy ra trong mili-giây.

XEM THÊM: CẢM BIẾN ĐIỆN DUNG LÀ GÌ?

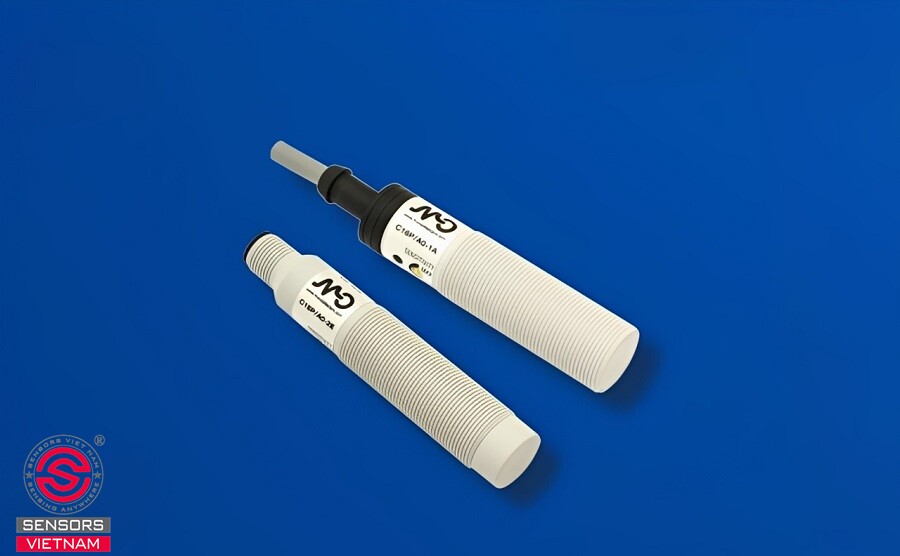

ỨNG DỤNG CỦA CẢM BIẾN TIỆM CẬN ĐIỆN DUNG

• Kiểm soát mức chất lỏng và chất rắn trong bồn chứa

Nhà máy chế biến thực phẩm, nhà máy dược phẩm, bể hóa chất đều cần theo dõi mức chất lỏng mà không được để cảm biến tiếp xúc trực tiếp với sản phẩm. Cảm biến điện dung đặt ngoài thành bồn nhựa hoặc thủy tinh vẫn đọc được mức bên trong, đảm bảo vệ sinh và an toàn khi làm việc với các chất ăn mòn hoặc độc hại. Khả năng này cũng áp dụng cho chất rắn dạng hạt như bột, ngũ cốc, cát, xi măng.

• Tự động hóa dây chuyền sản xuất

Cảm biến đảm nhiệm vai trò đếm sản phẩm, phát hiện vị trí các bộ phận trên băng chuyền, kiểm tra độ lấp đầy của chai, hộp, túi đựng trước khi đóng gói, và loại ra những bao bì lỗi. Một chai nước không có nắp hay một hộp sữa chưa đủ lượng đều bị phát hiện và loại khỏi dây chuyền tức thì.

• Hệ thống HVAC công nghiệp

Hệ thống HVAC công nghiệp cũng sử dụng cảm biến điện dung để theo dõi mức nước trong hệ thống thoát nước và làm mát, đo mức dung dịch làm lạnh trong hệ thống chiller, đảm bảo vận hành ổn định và an toàn.

XEM THÊM: CẢM BIẾN ĐO VẬN TỐC DÒNG CHẢY TẦNG

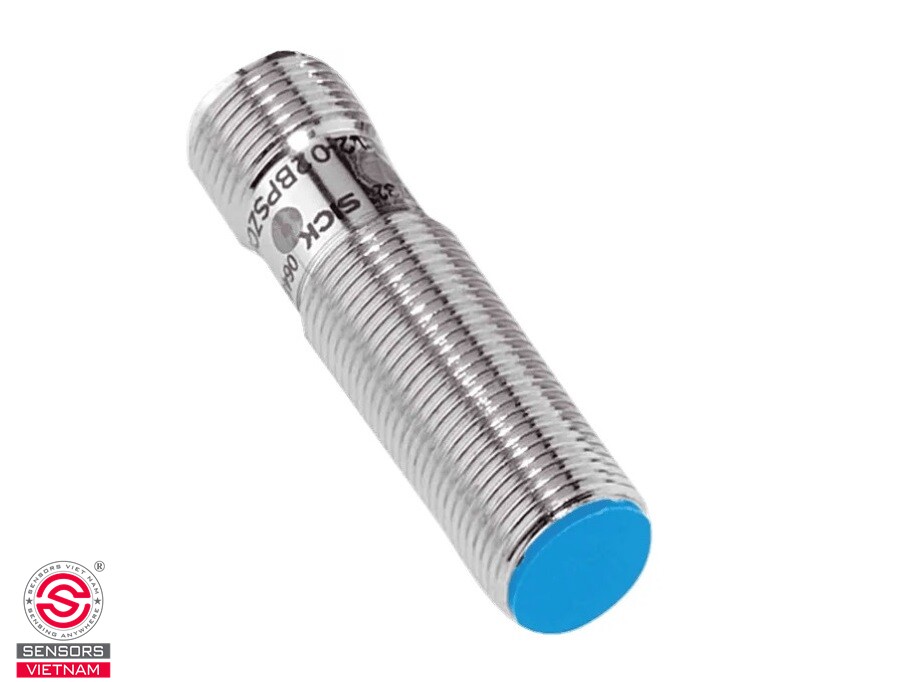

ƯU ĐIỂM VÀ NHƯỢC ĐIỂM CỦA CẢM BIẾN TIỆM CẬN ĐIỆN DUNG

ƯU ĐIỂM:

• Phát hiện được hầu hết các loại vật liệu: kim loại, nhựa, thủy tinh, chất lỏng và chất rắn dạng bột
• Có thể đo mức và xác định sự hiện diện của vật thể trong bồn mà không cần tiếp xúc trực tiếp
• Phù hợp với môi trường chứa chất ăn mòn, độc hại hoặc nhiệt độ cao
• Cấu trúc đơn giản, không có bộ phận chuyển động → tuổi thọ cao (5-10 năm hoặc hơn)
• Chi phí bảo trì thấp
• Tín hiệu ngõ ra linh hoạt, dễ dàng tích hợp với nhiều hệ thống điều khiển
• Cho phép điều chỉnh độ nhạy để tối ưu theo từng ứng dụng
• Giá thành hợp lý, tiêu thụ điện năng thấp

NHƯỢC ĐIỂM:

• Độ ẩm cao hoặc môi trường có sương mù có thể gây sai số
• Cần chọn thiết bị đạt cấp bảo vệ từ IP65 trở lên cho môi trường khắc nghiệt
• Dễ bị ảnh hưởng bởi nhiễu điện từ (biến tần, động cơ, máy hàn)
• Nên lắp đặt xa nguồn nhiễu hoặc sử dụng cáp chống nhiễu
• Phạm vi phát hiện phụ thuộc vào hằng số điện môi của vật liệu
• Không phát hiện tốt vật liệu có hằng số điện môi gần bằng không khí (ví dụ: bọt xốp)
• Tầm phát hiện ngắn hơn so với cảm biến tiệm cận siêu âm

XEM THÊM: TRÊN TAY - ĐÁNH GIÁ CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM GẮN ỐNG GIÓ ST-241

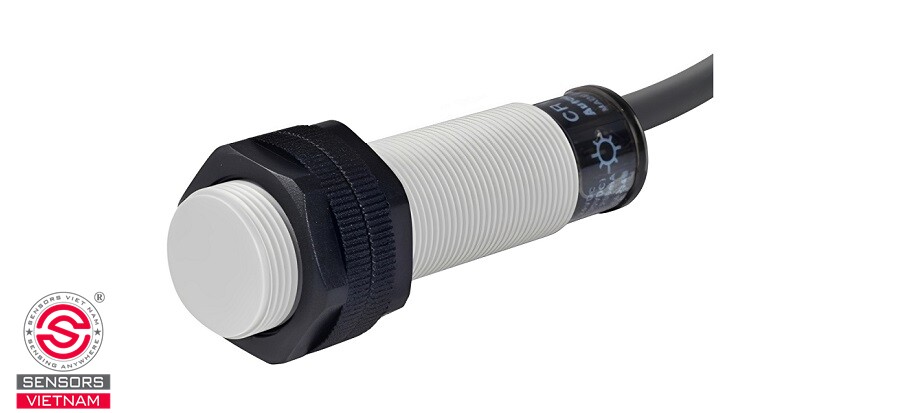

CÁCH CHỌN CẢM BIẾN TIỆM CẬN ĐIỆN DUNG PHÙ HỢP

Khi lựa chọn cảm biến tiệm cận điện dung, cần cân nhắc kỹ nhiều yếu tố để đảm bảo thiết bị hoạt động ổn định và chính xác trong thực tế.

Trước hết là đặc tính vật liệu cần phát hiện. Các vật liệu có hằng số điện môi thấp như nhựa khô, cao su hoặc vật liệu nhẹ sẽ khó nhận biết hơn, do đó cần lựa chọn cảm biến có khả năng điều chỉnh độ nhạy hoặc có dải phát hiện phù hợp. Ngược lại, với các vật liệu có hằng số điện môi cao như nước hoặc dung dịch, cảm biến thường hoạt động dễ dàng hơn nhưng vẫn cần hiệu chuẩn để tránh sai số.

Tiếp theo là điều kiện môi trường lắp đặt. Trong các khu vực có độ ẩm cao, bụi mịn, hơi nước hoặc hóa chất, cảm biến cần đạt cấp bảo vệ tối thiểu IP67 để đảm bảo chống nước và chống bụi hiệu quả. Ngoài ra, nếu lắp đặt trong môi trường rung động mạnh hoặc nhiệt độ thay đổi liên tục, nên ưu tiên các dòng cảm biến có thiết kế công nghiệp chắc chắn, vỏ bảo vệ bằng kim loại hoặc nhựa kỹ thuật cao cấp để tăng độ bền và tuổi thọ.

Một yếu tố quan trọng khác là loại tín hiệu đầu ra và khả năng tương thích hệ thống điều khiển. Đối với các hệ thống điều khiển số (PLC), tín hiệu NPN hoặc PNP là lựa chọn phổ biến. Trong khi đó, các ứng dụng đo mức liên tục hoặc cần tín hiệu tuyến tính nên sử dụng chuẩn analog như 4-20mA hoặc 0-10V. Đối với các hệ thống tự động hóa hiện đại hoặc mạng công nghiệp, việc lựa chọn cảm biến hỗ trợ giao thức truyền thông như Modbus RTU qua RS-485 sẽ giúp dễ dàng tích hợp, giám sát và mở rộng hệ thống.

Bên cạnh ba tiêu chí chính trên, người dùng cũng nên xem xét thêm một số yếu tố thực tế như khoảng cách phát hiện, kích thước và kiểu lắp đặt, cũng như khả năng chống nhiễu điện từ trong môi trường có biến tần hoặc động cơ công suất lớn. Việc lựa chọn đúng ngay từ đầu không chỉ giúp tăng độ chính xác mà còn giảm đáng kể chi phí vận hành và bảo trì về lâu dài.

XEM THÊM: CẢM BIẾN NỒNG ĐỘ BỤI - THIẾT BỊ NÊN CÓ ĐỂ BẢO VỆ SỨC KHỎE MỌI NHÀ!

Cảm biến tiệm cận điện dung là một trong những linh kiện âm thầm nhất trong nhà máy, ít ai để ý, nhưng dây chuyền không thể đạt hiệu quả vận hành tối ưu nếu thiếu nó. Với chi phí vận hành thấp, tuổi thọ cao và khả năng thích ứng rộng với nhiều loại vật liệu, đây thực sự là một lựa chọn xứng đáng cho bất kỳ hệ thống tự động hóa nào
