Bạn đã bao giờ thắc mắc làm thế nào để biết chính xác khi nào một bộ lọc nước công nghiệp cần phải vệ sinh mà không cần tháo rời hệ thống? Hay làm sao để đảm bảo máy bơm trong hệ thống Chiller đang hoạt động đúng công suất thiết kế? Câu trả lời nằm ở một thiết bị nhỏ nhưng có võ: Đồng hồ chênh áp nước. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện từ cấu tạo kỹ thuật đến các bí quyết lựa chọn đồng hồ áp suất nước chuẩn xác nhất.

Đồng hồ chênh áp nước là gì?

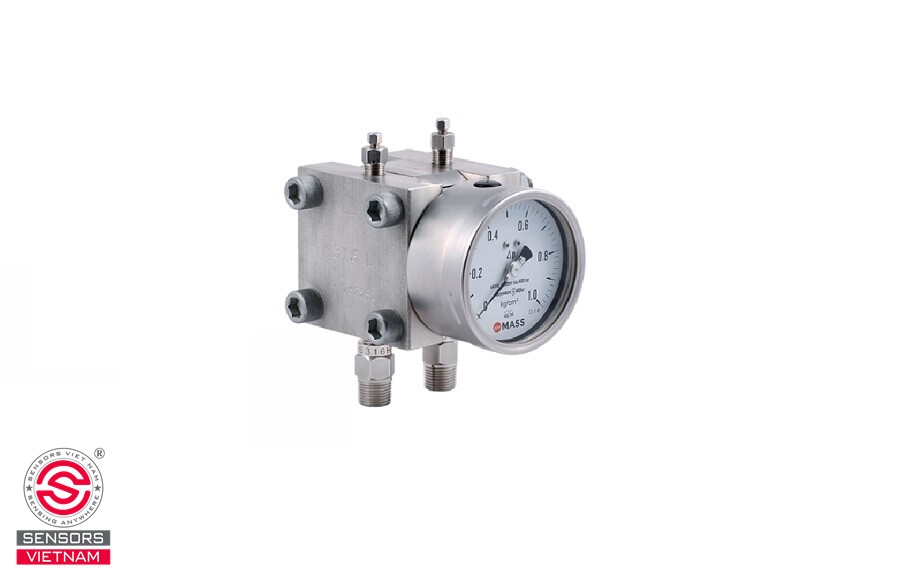

Đồng hồ chênh áp nước là thiết bị đo lường chuyên dụng (dạng cơ học hoặc điện tử) dùng để xác định mức độ chênh lệch áp suất giữa hai vị trí khác nhau trong hệ thống dẫn chất lỏng (nước, dầu, dung môi).  Khác với đồng hồ áp suất thông thường chỉ đo tại một điểm, đồng hồ chênh áp được thiết kế với hai cổng kết nối riêng biệt:

Cổng High (H): Kết nối vị trí áp suất cao

Cổng Low (L): Kết nối vị trí áp suất thấp

Vì thường xuyên làm việc trong môi trường khắc nghiệt, thiết bị được thiết kế để chịu được áp suất tĩnh cao với các vật liệu chống ăn mòn cao cấp như Inox 316 hoặc đồng.

Cấu tạo cơ bản của đồng hồ chênh áp nước

Đồng hồ chênh áp nước được thiết kế với bốn bộ phận bao gồm:
- Vỏ bảo vệ: Làm từ thép không gỉ (Inox), đảm bảo độ bền trong môi trường ẩm ướt hoặc hóa chất.

- Bộ phận cảm biến: Thường là màng ngăn (diaphragm) hoặc ống Bourdon.

- Cổng kết nối: Gồm hai cổng ký hiệu là High (H) - nối với điểm áp suất cao và Low (L) - nối với điểm áp suất thấp.

- Mặt hiển thị: Kim đo trên thang chia độ (đối với dạng cơ) hoặc màn hình LCD (đối với dạng điện tử).

Nguyên lý hoạt động của đồng hồ chênh áp nước

Hoạt động của đồng hồ chênh áp dựa trên nguyên lý cân bằng lực. Quy trình diễn ra cụ thể như sau:

Bước 1: Tiếp nhận áp suất: Cổng áp cao (H) được nối vào vị trí áp lực mạnh (như đầu vào bơm), trong khi cổng áp thấp (L) nối vào vị trí áp lực yếu hơn (như sau phin lọc).

Bước 2: Tác động cảm biến: Sự chênh lệch áp suất giữa hai cổng tạo ra một lực đẩy lên bộ phận cảm biến (màng ngăn, piston hoặc ống xếp).

Bước 3: Chuyển đổi chỉ số: Sự dịch chuyển của cảm biến được truyền qua cơ cấu bánh răng, làm quay kim đo hoặc kích hoạt mạch điện tử để hiển thị giá trị chênh lệch chính xác trên mặt đồng hồ.

Ứng dụng thực tế của đồng hồ chênh áp nước

Đồng hồ chênh áp nước là công cụ đắc lực trong 3 ứng dụng phổ biến sau:

1. Giám sát độ nhiễm bẩn của phin lọc

Đây là ứng dụng phổ biến nhất. Bằng cách lắp đồng hồ trước và sau bộ lọc, bạn có thể nắm rõ được tình trạng của lõi lọc. Cụ thể như sau:

- Chênh áp thấp: Phin lọc đang sạch, dòng chảy thông suốt.

- Chênh áp cao: Phin lọc đã bám bẩn, gây cản trở dòng chảy. Điều này giúp bạn chủ động vệ sinh/thay thế lọc đúng lúc, tránh lãng phí khi thay quá sớm hoặc rủi ro tắc nghẽn khi thay quá muộn.

2. Đo lưu lượng dòng chảy

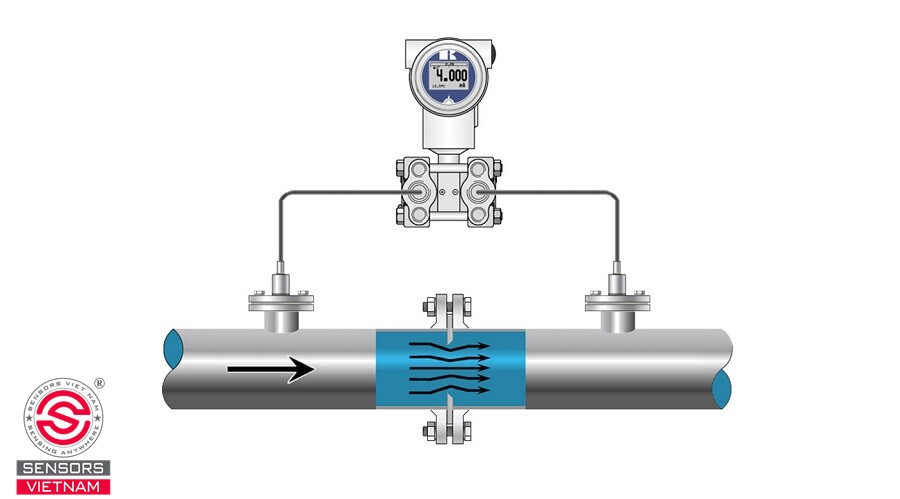

Khi kết hợp với một tấm Orifice hoặc van cân bằng (có tiết diện thu hẹp đã biết trước), chỉ số chênh áp sẽ giúp kỹ thuật viên tính toán chính xác lưu lượng nước đang vận hành trong đường ống mà không cần các bộ đo lưu lượng đắt đỏ khác.

3. Bảo vệ và tối ưu hóa bơm
Thiết bị giúp xác định độ chênh áp giữa đầu hút và đầu đẩy của bơm. Nhờ đó, người vận hành có thể kiểm tra bơm có đang hoạt động đúng "điểm làm việc" (duty point) hay không, đồng thời phát hiện sớm hiện tượng xâm thực hoặc chạy không tải để bảo vệ động cơ.

Bí quyết lựa chọn đồng hồ chênh áp nước chất lượng
Đồng hồ chênh áp là khoản đầu tư thông minh để giảm thiểu rủi ro hư hỏng nặng cho hệ thống Chiller và bơm. Để chọn được thiết bị bền bỉ, bạn cần lưu ý:

- Nguồn gốc rõ ràng: Ưu tiên các thương hiệu uy tín, có đầy đủ chứng chỉ CO/CQ.

- Chất lượng vật liệu: Phải đảm bảo khả năng chống gỉ sét và chịu được áp suất làm việc thực tế.

- Chế độ hậu mãi: Bảo hành tối thiểu 12 tháng và có đội ngũ kỹ thuật hỗ trợ chuyên sâu.

Sensors Việt Nam tự hào là đơn vị cung cấp các giải pháp đo lường áp suất chính hãng với mức giá cạnh tranh nhất thị trường. Nếu bạn có nhu cầu đối sản phẩm này, đừng ngần ngại liên hệ đội ngũ Sensors Việt Nam để được tư vấn nhanh chóng và tận tình.
