Cảm biến chênh áp gió là gì? Hướng dẫn lựa chọn cảm biến chênh áp gió? Trước hết chúng ta tìm hiểu về cảm biến chênh áp gió hay còn gọi là cảm biến chênh áp khí, cảm biến chênh áp ống gió, cảm biến chênh áp cầu thang hay một số anh em kỹ thuật thường gọi với cái tên " THÂN MẬT" là bộ báo lọc bẩn, bộ báo mất gió, cảm biến báo mất gió, cảm biến báo lọc bẩn. Vậy tại sao lại gọi là cảm biến báo mất gió? Chúng ta sử dụng cảm biến để báo trong hệ thống đường ống, tòa nhà có sự chênh lệch áp suất hay không? tức là có gió hay không.

Như chúng ta đã biết, cảm biến chênh áp gió là cảm biến không thể thiếu trong các hệ thống tòa nhà văn phòng, cầu thang bộ, ống thông gió. Cảm biến chênh áp có nhiều dải đo, ngõ ra phù hợp với từng ứng dụng của khách hàng như cảm biến chênh áp gió 4-20mA, cảm biến chênh áp gió 0-10VDc, cảm biến chênh áp gió chuẩn MODBUS, cảm biến chênh áp gió có 2 ngõ ra chênh áp, công tắc chênh áp gió điện tử, cảm biến chênh áp gió 2 dây, cảm biến chênh áp gió nhiều dải đo, cảm biến chênh áp gió RS-485....

Trong các tòa nhà, đường ống gió có không khí lưu không thì sẽ xuất hiện áp suất trong đường ống gió và cầu thang bộ. Việc đo lường sự chênh lệch áp suất trong ống gió và ngoài ống gió cho ta biết được trong đường ống có gió hay không gọi là báo mất gió. Tương tự cho việc đo chênh áp gió trong cầu thang bộ và hành lang tòa nhà để cách ly cháy khi có sự cố hỏa hoạn, cháy nổ, khi đó, áp trong toàn nhà luôn là áp dương (+) và áp trong cầu thang bộ sẽ âm (-) là cách mà các kỹ sư thiết kế hệ thống tạo ra để giải quyết vấn đề về an toàn cho toàn bộ tòa nhà khi có sự cố cháy nổ. Sự chênh lệch áp suất gió sẽ không cho khí cháy, khí gây ngạt.. vào tòa nhà trong trường hợp tất cả cửa thoát hiểm đều đóng.

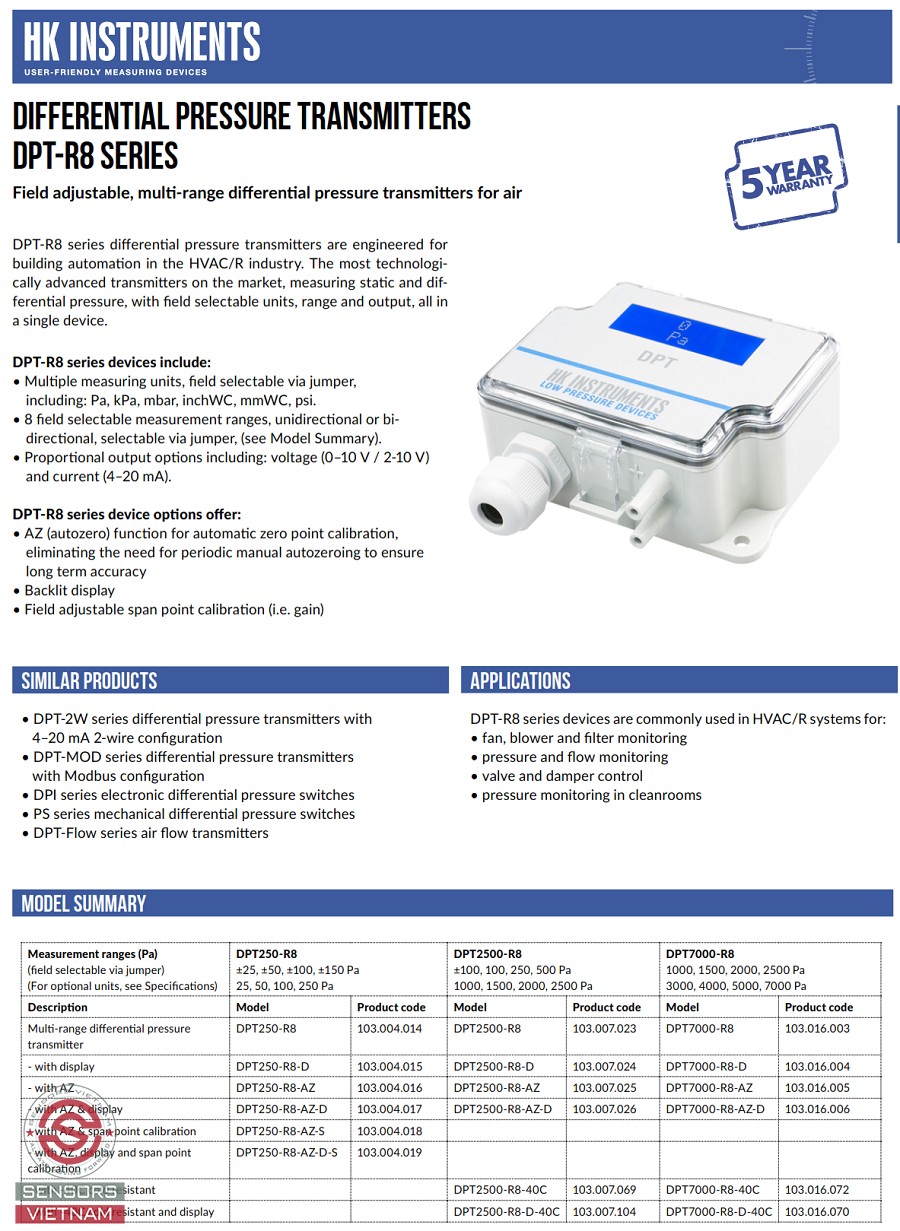

Sensors Việt Nam xin giới thiệu 3 dòng cảm biến chênh áp gió thông dụng và được sử dụng rộng rãi nhất hiện nay của HK INSTRUMENTS- FINLAND để các bạn tham khảo và lựa chọn cho hệ thống đo chênh áp gió của mình.

HK INSTRUMENTS là nhà sản xuất cảm biến HVAC hàng đầu thế giới tại Phần Lan với chất lượng cao cấp, thiết kế cực kỳ thẩm mỹ (có thể nói đây là một trong những dòng cảm biến chênh áp gió có thiết kế nhỏ gọn và đẹp mắt nhất hiện nay) và chế độ bảo hành 1 đổi 1 trong 12 tháng.

Chúng ta sẽ có 3 dòng chính tương ứng với dải đo như sau:

- Dòng thứ 1: Cảm biến chênh áp gió DPT250-R8 (Dải đo tùy chọn trên cảm biến là: ±25, ±50, ±100, ±150 Pa 25, 50, 100, 250 Pa)

- Dòng thứ 2: Cảm biến chênh áp gió DPT2500-R8 (Dải đo tùy chọn trên cảm biến là: ±100, 100, 250, 500 Pa 1000, 1500, 2000, 2500 Pa)

- Dòng thứ 3: Cảm biến chênh áp gió DPT7000-R8 (Dải đo tùy chọn trên cảm biến là: 1000, 1500, 2000, 2500 Pa 3000, 4000, 5000, 7000 Pa)

Như vậy chúng ta đã thấy 3 loại cảm biến chênh áp gió này có sự khác nhau về dải đo, dải scale trên cảm biến. Model DPT250-R8 dải đo trong khoảng 250 Pa, Model DPT2500-R8 dải đo trong khoảng 2500 Pa, Model DPT7000-R8 dải đo trong khoảng 7000 Pa.

3 loại cảm biến chênh áp gió DPT-R8 đều có các ngõ ra analog 4-20mA/0-10V độc lập để kết nối về PLC, BMS...

Điểm khác nhau giữa các cảm biến chênh áp DPT-R8 là gì? Đuôi R8 là có thể tùy chỉnh 8 dải đo theo mục đích sử dụng trên cảm biến. Chúng ta sẽ xem bảng mô tả dưới đây:

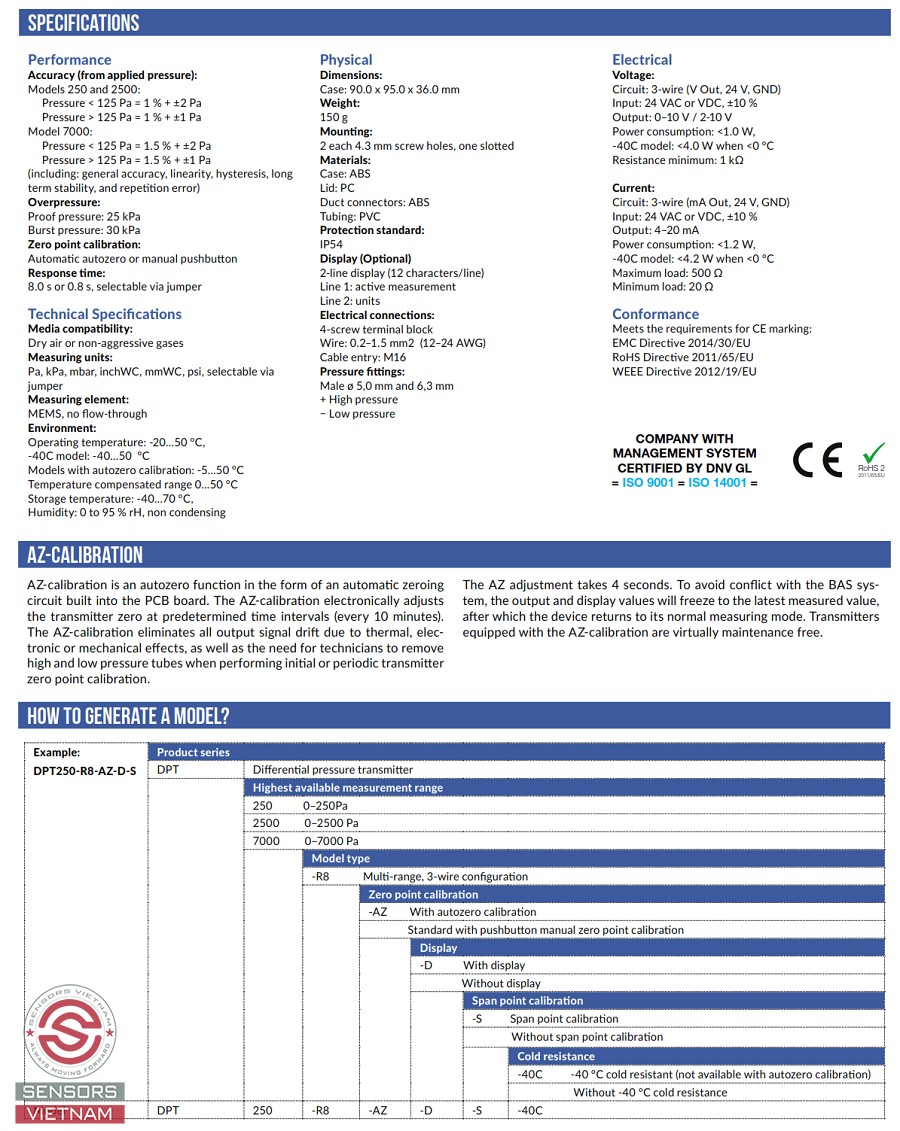

Cảm biến chênh áp gió 250 Pa DPT250-R8 : Dải đo tùy chọn bằng switch trên cảm biến ±25, ±50, ±100, ±150 Pa 25, 50, 100, 250 Pa, output 4-20mA/0-10VDC, nguồn cấp 24VDC

Cảm biến chênh áp gió 250 Pa DPT250-R8-D : Dải đo tùy chọn bằng switch trên cảm biến ±25, ±50, ±100, ±150 Pa 25, 50, 100, 250 Pa, output 4-20mA/0-10VDC, nguồn cấp 24VDC, Có màn hình

Cảm biến chênh áp gió 250 Pa DPT250-R8-AZ : Dải đo tùy chọn bằng switch trên cảm biến ±25, ±50, ±100, ±150 Pa 25, 50, 100, 250 Pa, output 4-20mA/0-10VDC, nguồn cấp 24VDC, TỰ HIỆU CHUẨN- Autozero - Tính năng cao cấp

Cảm biến chênh áp gió 250 Pa DPT250-R8-AZ-D : Dải đo tùy chọn bằng switch trên cảm biến ±25, ±50, ±100, ±150 Pa 25, 50, 100, 250 Pa, output 4-20mA/0-10VDC, nguồn cấp 24VDC, Có màn hình, TỰ HIỆU CHUẨN - Autozero- Tính năng cao cấp

----------------------------------------------------------------------------------------------------------

Cảm biến chênh áp gió 2500 Pa DPT2500-R8 : Dải đo tùy chọn bằng switch trên cảm biến  ±100, 100, 250, 500 Pa 1000, 1500, 2000, 2500 Pa, output 4-20mA/0-10VDC, nguồn cấp 24VDC

Cảm biến chênh áp gió 2500 Pa DPT2500-R8-D : Dải đo tùy chọn bằng switch trên cảm biến ±100, 100, 250, 500 Pa 1000, 1500, 2000, 2500 Pa, output 4-20mA/0-10VDC, nguồn cấp 24VDC, Có màn hình

Cảm biến chênh áp gió 2500 Pa DPT2500-R8-AZ : Dải đo tùy chọn bằng switch trên cảm biến ±100, 100, 250, 500 Pa 1000, 1500, 2000, 2500 Pa, output 4-20mA/0-10VDC, nguồn cấp 24VDC, TỰ HIỆU CHUẨN- Autozero - Tính năng cao cấp

Cảm biến chênh áp gió 2500 Pa DPT2500-R8-AZ-D : Dải đo tùy chọn bằng switch trên cảm biến ±100, 100, 250, 500 Pa 1000, 1500, 2000, 2500 Pa, output 4-20mA/0-10VDC, nguồn cấp 24VDC, Có màn hình, TỰ HIỆU CHUẨN - Autozero-Tính năng cao cấp

----------------------------------------------------------------------------------------------------------

Cảm biến chênh áp gió 7000 Pa DPT7000-R8 : Dải đo tùy chọn bằng switch trên cảm biến 1000, 1500, 2000, 2500 Pa 3000, 4000, 5000, 7000 Pa, output 4-20mA/0-10VDC, nguồn cấp 24VDC

Cảm biến chênh áp gió 7000 Pa DPT7000-R8-D : Dải đo tùy chọn bằng switch trên cảm biến 1000, 1500, 2000, 2500 Pa 3000, 4000, 5000, 7000 Pa, output 4-20mA/0-10VDC, nguồn cấp 24VDC, Có màn hình

Cảm biến chênh áp gió 7000 Pa DPT7000-R8-AZ : Dải đo tùy chọn bằng switch trên cảm biến 1000, 1500, 2000, 2500 Pa 3000, 4000, 5000, 7000 Pa, output 4-20mA/0-10VDC, nguồn cấp 24VDC, TỰ HIỆU CHUẨN- Autozero - Tính năng cao cấp

Cảm biến chênh áp gió 7000 Pa DPT7000-R8-AZ-D : Dải đo tùy chọn bằng switch trên cảm biến 1000, 1500, 2000, 2500 Pa 3000, 4000, 5000, 7000 Pa, output 4-20mA/0-10VDC, nguồn cấp 24VDC, Có màn hình, TỰ HIỆU CHUẨN - Autozero - Tính năng cao cấp

Đối với cảm biến chênh áp gió cầu thang chúng ta thường sử dụng loại có dải đo khoảng 50Pa khi đó các model DPT250-R8, DPT250-R8-D, DPT250-R8-AZ, DPT250-R8-AZ-D là hoàn toàn phù hợp. Các bạn đã có thể lựa chọn cho mình được model phù hợp với ứng dụng đo chênh áp gió của mình rồi phải không?

Nếu vẫn đang phân vân hoặc chưa lựa chọn được cảm biến chênh áp gió, đừng ngần ngại liên hệ Sensors Việt Nam chúng tôi sẽ hỗ trợ các bạn một cách tốt nhất.
