Trong hệ thống AHU, các thông số vận hành như lưu lượng gió cấp, áp suất kênh gió và chất lượng không khí không thể kiểm soát hiệu quả nếu thiếu một bộ phận điều tiết quan trọng: động cơ van gió. Thiết bị này quyết định trực tiếp đến mức độ mở/đóng của damper, từ đó ảnh hưởng đến toàn bộ hiệu suất vận hành của cụm xử lý không khí.

Tuy nhiên, không phải động cơ van gió nào cũng phù hợp với mọi ứng dụng AHU. Bài viết này sẽ giúp bạn hiểu đúng bản chất của thiết bị, nắm được các tiêu chí lựa chọn kỹ thuật và áp dụng cụ thể theo từng loại công trình.

ĐỘNG CƠ VAN GIÓ CHO AHU LÀ GÌ?

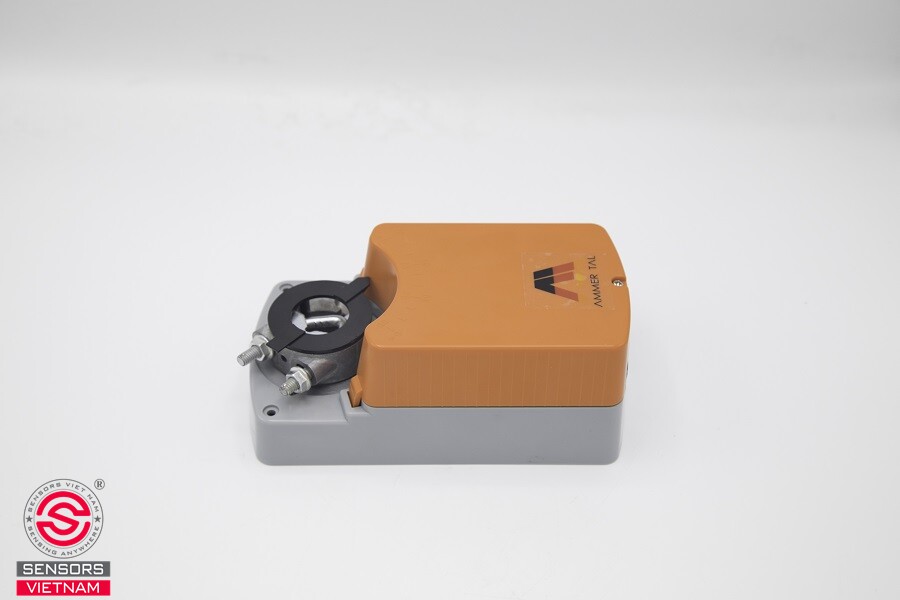

Về bản chất, động cơ van gió cho AHU là bộ truyền động điện được thiết kế để gắn trực tiếp lên trục của damper trong hệ thống đường ống gió. Khi nhận tín hiệu từ bộ điều khiển như thermostat, PLC hoặc BMS, thiết bị sẽ xoay trục để thay đổi góc mở của cánh van theo giá trị đặt.

Điều cần làm rõ ở đây là vai trò của động cơ van gió không chỉ đơn giản là "mở" hay "đóng". Trong các hệ thống điều tiết liên tục, động cơ còn phải duy trì chính xác một góc mở cố định, phản hồi tức thì khi tín hiệu điều khiển thay đổi và giữ nguyên vị trí đó dưới tác động của áp lực gió. Đây là yêu cầu kỹ thuật khắt khe hơn nhiều so với một bộ truyền động đơn thuần.

→ Xem thêm: Động cơ van gió và ứng dụng trong hệ thống HVAC

VAI TRÒ CỦA ĐỘNG CƠ VAN GIÓ TRONG HỆ THỐNG AHU

AHU thường xử lý đồng thời nhiều tuyến gió: gió tươi ngoài trời, gió hồi từ không gian điều hòa và gió thải ra ngoài. Tại mỗi tuyến, damper được gắn để điều tiết tỷ lệ lưu lượng phù hợp với chế độ vận hành.

Khi động cơ van gió vận hành ổn định và chính xác, toàn bộ chuỗi điều khiển của AHU mới có thể hoạt động đúng thiết kế. Ngược lại, nếu thiết bị này hoạt động kém ổn định, hậu quả thường thấy bao gồm: lưu lượng gió cấp dao động theo từng khu vực, nhiệt độ phòng khó ổn định, hệ thống quạt phải bù áp liên tục khiến tiêu hao điện năng tăng cao, và hiệu suất trao đổi nhiệt của coil giảm đáng kể.

Tóm lại, động cơ van gió là thiết bị ở cuối chuỗi điều khiển nhưng lại quyết định trực tiếp đến chất lượng vận hành thực tế của toàn bộ AHU.

CÁC TIÊU CHÍ KỸ THUẬT CẦN XEM XÉT KHI CHỌN ĐỘNG CƠ VAN GIÓ CHO AHU

Xác định mô-men xoắn phù hợp với tải thực tế

Mô-men xoắn (torque) là thông số đầu tiên cần xác định. Giá trị này phụ thuộc vào kích thước của damper, trọng lượng cánh van, loại ổ trục, áp suất gió trong kênh và mức độ ma sát cơ học.

Về nguyên tắc, mô-men xoắn định mức của động cơ phải lớn hơn tải thực tế của damper với hệ số dự phòng hợp lý. Nếu chọn thiếu mô-men, van sẽ không đóng hết hành trình hoặc bị kẹt khi áp suất gió cao, dẫn đến mất kiểm soát lưu lượng.

Kiểu điều khiển: ON-OFF hay tuyến tính?

Đây là sự khác biệt cơ bản nhất giữa các dòng động cơ van gió hiện có trên thị trường.

Động cơ ON-OFF chỉ có hai trạng thái: mở hoàn toàn hoặc đóng hoàn toàn. Thiết bị này phù hợp cho các tuyến gió không cần điều tiết tỷ lệ, ví dụ như van cắt gió hoặc van an toàn cháy nổ đơn giản.

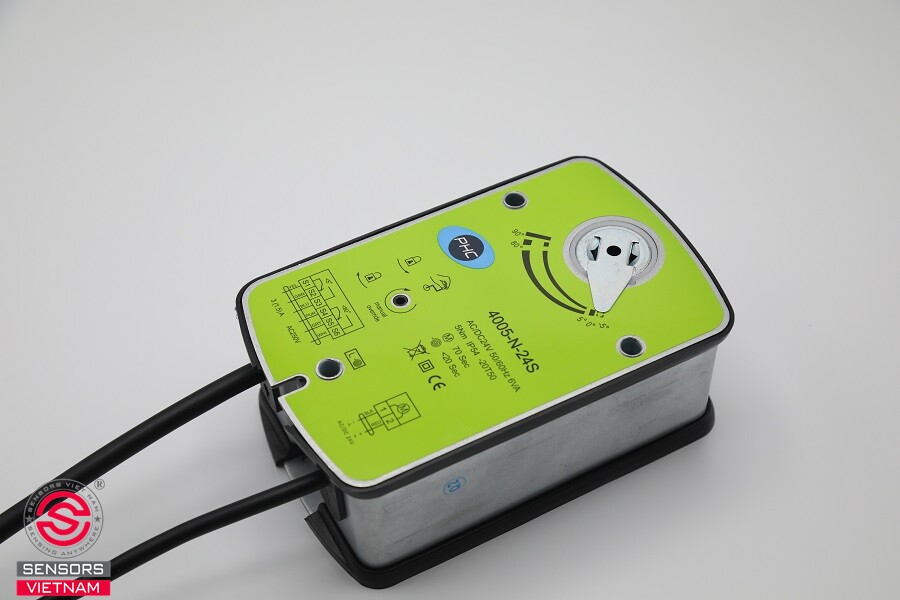

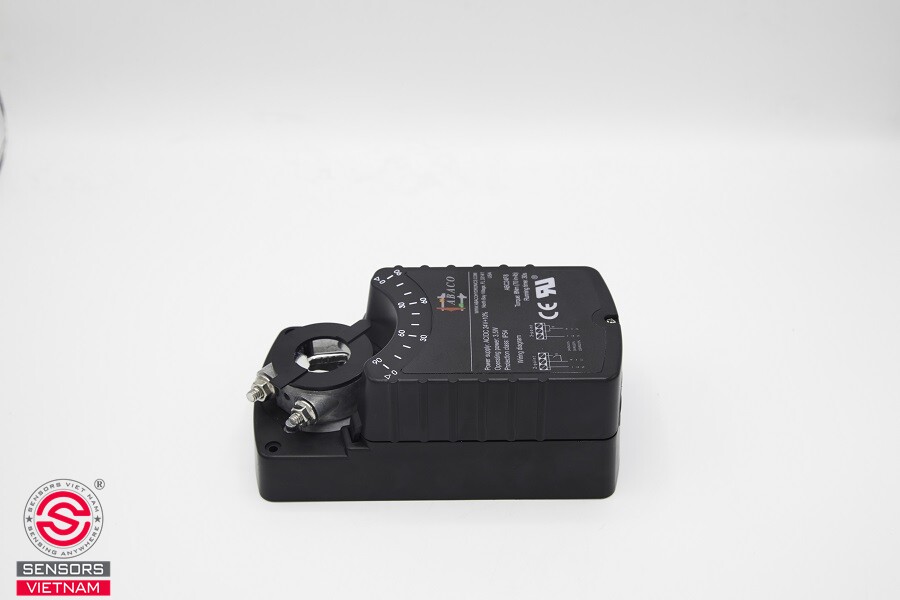

Động cơ tuyến tính có khả năng dừng và giữ ở bất kỳ góc nào trong toàn bộ hành trình, thông thường là 0° đến 90°. Loại này phù hợp với các hệ thống AHU cần điều tiết lưu lượng liên tục theo nhu cầu thực tế, đặc biệt khi AHU tích hợp với BMS hoặc hệ thống VAV.

→ Xem thêm: Động cơ van gió lò xo hồi

Loại tín hiệu điều khiển đầu vào

Tín hiệu điều khiển là yếu tố quyết định khả năng tích hợp của động cơ vào hệ thống điều khiển hiện có:

• ON/OFF: điều khiển đóng/mở đơn giản qua relay hoặc công tắc.

• Floating 3-point: điều khiển từng bước tăng dần hoặc giảm dần, thường dùng trong các bộ điều khiển cũ hơn.

• 0-10 V hoặc 2-10 V (tín hiệu analog điện áp): phổ biến trong các hệ thống BMS và điều khiển tuyến tính hiện đại.

• 4-20 mA (tín hiệu analog dòng điện): độ chính xác cao hơn, ít nhiễu hơn trên đường truyền dài, thường dùng trong các công trình công nghiệp.

Việc chọn nhầm loại tín hiệu sẽ dẫn đến không tương thích giữa bộ điều khiển và động cơ, không thể tích hợp vào hệ thống BMS hoặc hoạt động sai hành trình.

Cơ chế an toàn khi mất điện (Fail-safe)

Đây là tiêu chí thường bị bỏ qua nhưng rất quan trọng, đặc biệt trong các công trình có yêu cầu an toàn cao.

Động cơ không có cơ chế an toàn khi mất điện sẽ giữ nguyên vị trí cuối cùng khi mất điện. Với các tuyến gió thông thường, điều này không gây ra vấn đề nghiêm trọng.

Tuy nhiên, với các damper gió tươi, gió thoát hoặc van ngăn khói trong tòa nhà, yêu cầu là van phải tự động trở về trạng thái an toàn (đóng hoặc mở hoàn toàn) ngay khi nguồn điện bị ngắt. Hai giải pháp chính:

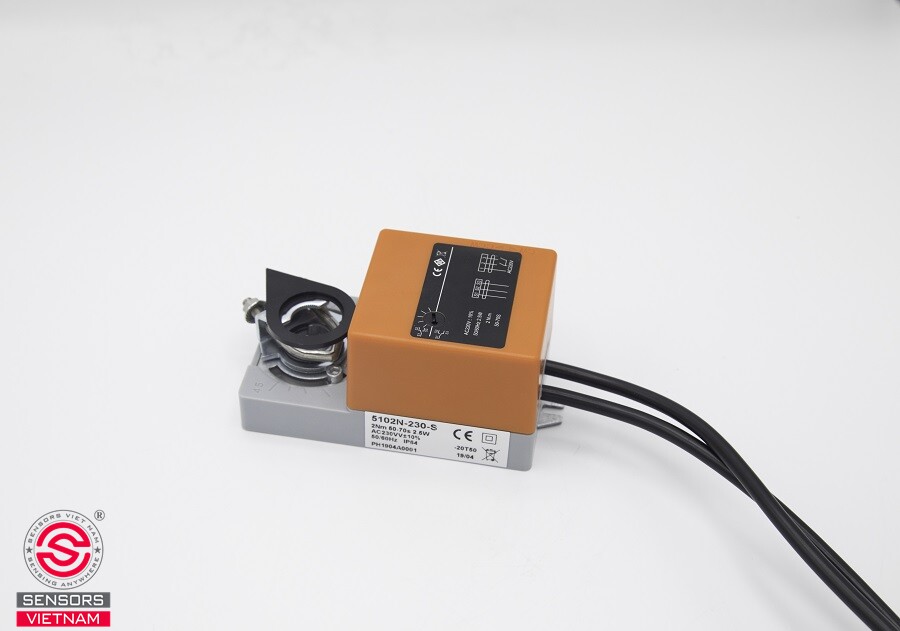

• Lò xo hồi vị: khi mất điện, lò xo bên trong kéo van về vị trí mặc định (thường là đóng). Đây là giải pháp cơ học đơn giản, độ tin cậy cao, chi phí thấp hơn.
• Cơ chế an toàn khi mất điện: sử dụng tụ điện hoặc pin dự phòng để cấp điện ngắn hạn, điều khiển động cơ về vị trí an toàn một cách có kiểm soát. Giải pháp này phức tạp hơn nhưng phản ứng nhanh hơn, bảo toàn thông tin vị trí và phù hợp với các hệ thống BMS yêu cầu độ tin cậy cao.

→ Xem thêm: Động cơ van gió ON-OFF

ỨNG DỤNG THỰC TẾ CỦA ĐỘNG CƠ VAN GIÓ TRONG TỪNG LĨNH VỰC

• Văn phòng và trung tâm thương mại

Các hệ thống AHU trong công trình thương mại thường yêu cầu điều tiết lưu lượng liên tục theo giờ sử dụng và mức độ chiếm dụng của từng khu vực. Động cơ tuyến tính với tín hiệu 0-10V hoặc 2-10V là lựa chọn phù hợp, đảm bảo khả năng tích hợp tốt với các hệ thống BMS thông dụng trên thị trường.

Đối với các tuyến gió cắt đơn giản, động cơ ON-OFF vẫn đáp ứng được yêu cầu và có chi phí thấp hơn.

• Bệnh viện và phòng sạch

Đây là nhóm ứng dụng có yêu cầu khắt khe nhất. Áp suất dương và áp suất âm giữa các khu vực phải được duy trì ổn định nghiêm ngặt. Sự sai lệch dù nhỏ ở góc mở của damper cũng có thể gây ra rủi ro nhiễm chéo vi sinh vật hoặc hạt bụi giữa các khu vực phân cách.

Với ứng dụng này, cần ưu tiên động cơ tuyến tính có phản hồi vị trí, cơ chế fail-safe đáng tin cậy và khả năng tích hợp đầy đủ vào hệ thống BMS để giám sát liên tục.

• Nhà xưởng và công nghiệp

Môi trường công nghiệp đặt ra yêu cầu về độ bền cơ học, khả năng chịu bụi, nhiệt và tần suất đóng/mở cao. Cần kiểm tra kỹ cấp bảo vệ của thiết bị và mô-men xoắn thực tế cần thiết khi damper có kích thước lớn.

Với các nhánh điều tiết lưu lượng trong xưởng, động cơ tuyến tính là lựa chọn phù hợp. Với các nhánh cắt gió đơn giản, có thể dùng động cơ ON-OFF để tối ưu chi phí đầu tư.

• Hệ thống ưu tiên tiết kiệm năng lượng

Trong các công trình xanh hoặc dự án tối ưu năng lượng, động cơ van gió cần có khả năng tích hợp chặt chẽ với BMS để phối hợp điều tiết theo dữ liệu cảm biến CO₂, cảm biến nhiệt độ và lịch vận hành. Động cơ tuyến tính có phản hồi vị trí (4-20mA hoặc 0-10V feedback) sẽ giúp bộ điều khiển trung tâm nắm được trạng thái thực tế của van và điều chỉnh kịp thời, tránh tình trạng cấp gió thừa gây lãng phí điện năng.

→ Xem thêm: Động cơ van gió chống cháy và khói

MỘT SỐ LƯU Ý KỸ THUẬT TRƯỚC KHI LỰA CHỌN ĐỘNG CƠ VAN GIÓ

Trước khi đặt hàng, nên kiểm tra lại các yếu tố sau:

Thứ nhất, xác nhận chiều quay và góc hành trình của damper để chọn đúng loại động cơ tương thích (thông thường là 90°, nhưng một số damper có hành trình khác).

Thứ hai, kiểm tra điện áp nguồn cấp cho động cơ (24VAC, 24VDC hay 230VAC) phải khớp với nguồn điện trong tủ điều khiển của hệ thống.

Thứ ba, nếu hệ thống BMS yêu cầu giám sát trạng thái van, cần chọn động cơ có đầu ra phản hồi vị trí tương thích với giao thức của bộ điều khiển.

Thứ tư, đối với môi trường đặc biệt như phòng sạch cấp ISO, nhà xưởng hóa chất hoặc khu vực ngoài trời, cần xác nhận cấp bảo vệ IP và dải nhiệt độ hoạt động của thiết bị.

Việc chọn động cơ van gió cho AHU không đơn giản là chọn một thiết bị có mô-men xoắn đủ lớn. Đó là quá trình phân tích tổng hợp từ đặc điểm cơ học của damper, loại tín hiệu điều khiển, yêu cầu về cơ chế an toàn khi mất điện, môi trường lắp đặt đến khả năng tích hợp với hệ thống BMS. Lựa chọn đúng ngay từ đầu sẽ giúp hệ thống AHU vận hành ổn định trong suốt vòng đời dự án, giảm chi phí bảo trì và đảm bảo chất lượng không khí theo yêu cầu thiết kế.
