Khi thiết kế hoặc vận hành hệ thống điều hòa không khí, động cơ van gió là thiết bị đóng vai trò điều tiết lưu lượng gió qua từng khu vực. Tuy nhiên, không phải ai cũng biết cách chọn torque phù hợp cho động cơ van gió, dẫn đến tình trạng van đóng mở không kín, motor nhanh hỏng hoặc hao phí điện năng không cần thiết. Bài viết dưới đây sẽ giúp bạn hiểu rõ bản chất của torque, các yếu tố ảnh hưởng và quy trình lựa chọn chuẩn kỹ thuật.

Động cơ van gió là gì?

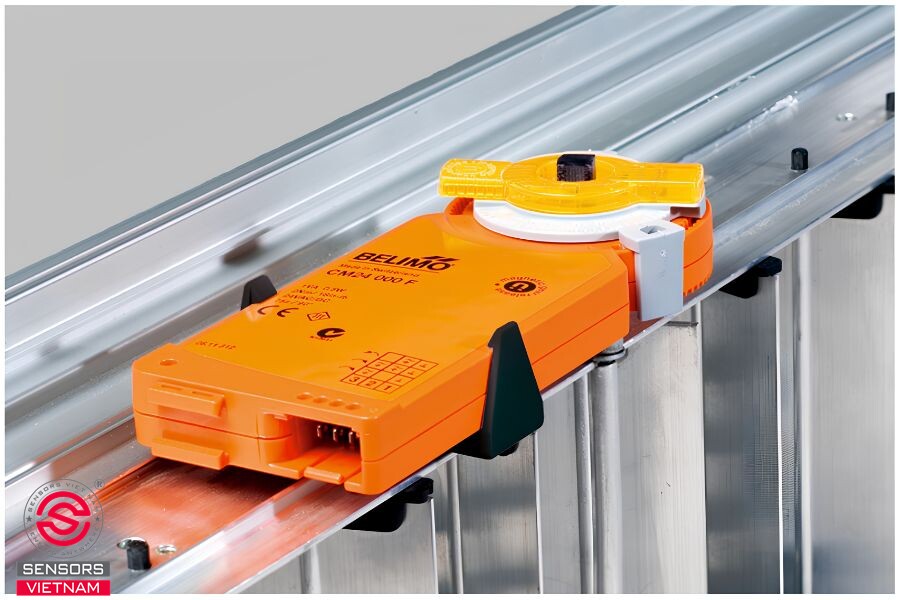

Động cơ van gió là thiết bị gắn trực tiếp lên trục của van gió (damper) trong hệ thống thông gió và điều hòa không khí. Nhiệm vụ chính của động cơ van gió là xoay cánh van theo góc mong muốn để kiểm soát lưu lượng không khí đi qua ống gió, từ đó duy trì áp suất, nhiệt độ và độ sạch của không gian cần điều hòa.

Tùy theo yêu cầu điều khiển, động cơ van gió có thể hoạt động theo các chế độ khác nhau như:

• Động cơ van gió on/off (chỉ có hai trạng thái đóng và mở hoàn toàn)
• Động cơ van gió tuyến tính (điều chỉnh góc mở liên tục theo tín hiệu analog)
• Động cơ van gió có lò xo hồi vị (tự động đóng van khi mất điện, thường dùng cho hệ thống an toàn cháy)
• Động cơ van gió chống cháy (chịu nhiệt độ cao, dùng cho van chặn lửa)

Torque của động cơ van gió là gì?

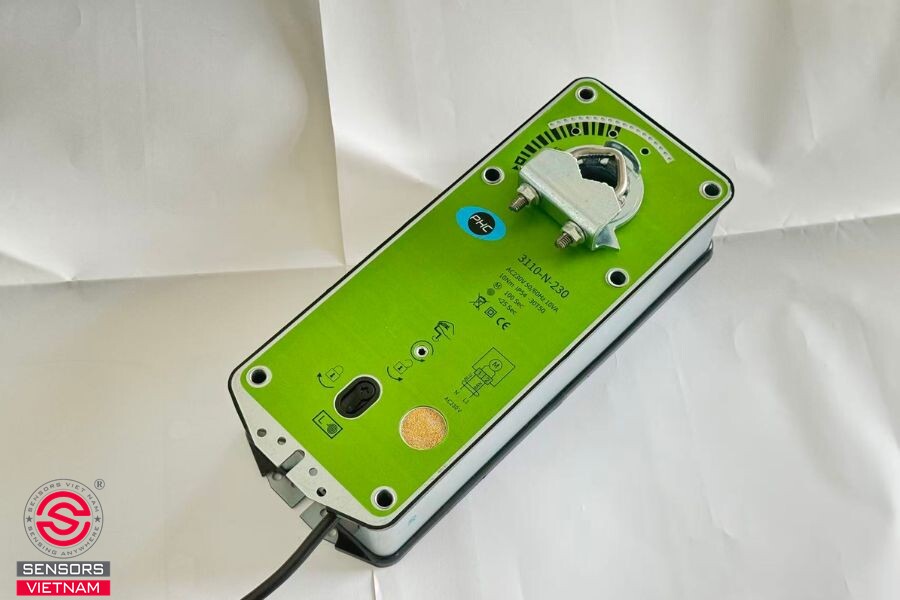

Torque, hay còn gọi là mô men xoắn, là lực xoay mà động cơ van gió sinh ra để làm quay trục damper, đơn vị đo phổ biến là Nm (Newton mét). Đây là thông số kỹ thuật quan trọng bậc nhất khi chọn mua thiết bị vì nó quyết định trực tiếp khả năng đóng mở van trong điều kiện tải thực tế của hệ thống.

Nếu torque quá thấp, motor sẽ không đủ lực để thắng lực cản cơ học của van, khiến van đóng mở chậm, kẹt cánh hoặc không kín hoàn toàn. Ngược lại, nếu torque quá cao so với nhu cầu thực tế, phần lực dư thừa sẽ gây áp lực lên trục van, làm mòn nhanh cơ cấu cơ khí, tiêu tốn điện năng vô ích và rút ngắn tuổi thọ thiết bị. Vì vậy, nguyên tắc khi chọn torque cho động cơ van gió không phải là chọn công suất càng lớn càng an toàn, mà là chọn đúng mức torque cần thiết theo tải thực tế của damper.

→ Xem thêm: Động cơ van gió chống cháy là gì?

Những yếu tố quyết định torque của động cơ van gió

Để chọn được động cơ van gió có torque phù hợp, cần xem xét đồng thời nhiều yếu tố kỹ thuật liên quan đến kết cấu van và điều kiện vận hành thực tế.

- Kích thước và diện tích tiết diện của damper: Đây là yếu tố ảnh hưởng lớn nhất đến mức torque cần thiết. Damper có diện tích tiết diện càng lớn thì diện tích cánh van tiếp xúc với dòng khí càng nhiều, kéo theo lực cản cơ học tăng lên tương ứng, do đó torque của động cơ van gió cũng phải tăng theo để đảm bảo vận hành ổn định.

- Loại kết cấu van gió: Mỗi loại damper có mức lực cản khác nhau nên yêu cầu torque cũng khác nhau, cụ thể như sau:

• Damper một cánh đơn thường có lực cản thấp nhất, chỉ cần torque nhỏ.
• Damper nhiều cánh song song có lực cản ở mức trung bình.
• Damper nhiều cánh đối chiều có lực cản cao hơn do các cánh chuyển động ngược chiều nhau.
• Damper kín khí đòi hỏi torque cao nhất vì cần lực ép đủ lớn để nén chặt gioăng seal, đảm bảo độ kín tuyệt đối.

- Vận tốc dòng khí và áp suất tĩnh trong đường ống: Vận tốc gió và áp suất tĩnh trong hệ thống cũng tác động trực tiếp đến lực cản lên cánh van. Vận tốc dòng khí càng cao, áp lực tác động lên bề mặt cánh van càng lớn, kéo theo mô men xoắn cần thiết của động cơ van gió cũng phải tăng lên tương ứng để đảm bảo van hoạt động ổn định trong mọi điều kiện tải.

- Điều kiện vận hành thực tế: Ngoài các yếu tố cơ bản trên, cần lưu ý thêm một số điều kiện thực tế có thể làm thay đổi lực cản của trục van như sau:

• Tình trạng bôi trơn và ma sát trục: trục van bị gỉ sét, lâu ngày không hoạt động hoặc làm việc trong môi trường nhiều bụi bẩn sẽ khiến lực cản thực tế tăng đáng kể so với thông số lý thuyết.
• Nhiệt độ môi trường vận hành: nhiệt độ càng cao thì vật liệu seal và trục càng dễ giãn nở, làm tăng ma sát và đòi hỏi mô men xoắn lớn hơn để vận hành trơn tru.

Cách chọn torque động cơ van gió chuẩn cho từng ứng dụng

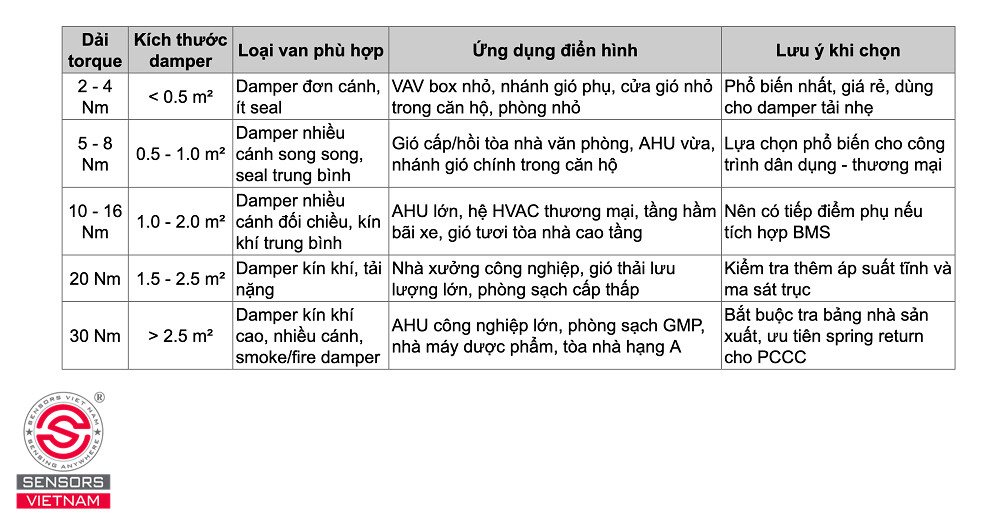

Dưới đây là bảng so sánh các dải torque động cơ van gió theo ứng dụng cụ thể để mọi người có cái nhìn chi tiết hơn và dễ chọn mô-men xoắn phù hợp cho van gió của mình:

→ Xem thêm: Động cơ van gió HVAC cho bệnh viện

7 lưu ý khi chọn torque động cơ van gió

Để đảm bảo chọn đúng thiết bị ngay từ đầu, có thể áp dụng quy trình gồm các bước sau:

1. Xác định chính xác kích thước và diện tích tiết diện của damper cần lắp đặt.

2. Xác định loại kết cấu damper đang sử dụng, ví dụ như một cánh, nhiều cánh hay kín khí.

3. Tra cứu bảng thông số mô men xoắn từ catalogue hoặc datasheet chính hãng của nhà sản xuất damper.

4. Nhân thêm hệ số an toàn khoảng 1,3 lần so với mức torque lý thuyết để dự phòng hao hụt do ma sát và điều kiện vận hành thực tế.

5. Chọn model động cơ van gió có mức torque danh định lớn hơn hoặc bằng mức tính toán ở bước trên.

6. Kiểm tra thêm các thông số đi kèm như điện áp cấp nguồn, loại tín hiệu điều khiển và các tính năng nâng cao cần thiết như lò xo hồi vị.

7. Ưu tiên chọn thiết bị từ nhà cung cấp uy tín, có đầy đủ chứng chỉ CO/CQ và datasheet rõ ràng phục vụ hồ sơ nghiệm thu dự án.

→ Xem thêm: Sensors Việt Nam - Đại lý phân phối động cơ van gió Belimo tại Việt Nam

Torque là thông số quyết định hiệu quả vận hành của động cơ van gió, ảnh hưởng trực tiếp đến độ kín của van, tuổi thọ thiết bị và chi phí vận hành lâu dài của hệ thống HVAC. Thay vì chọn theo cảm tính hoặc ưu tiên công suất càng lớn càng tốt, người thiết kế và thi công nên tính toán dựa trên kích thước damper, loại kết cấu van, điều kiện dòng khí thực tế cùng hệ số an toàn hợp lý để đảm bảo hiệu quả vận hành tối ưu và bền vững cho toàn bộ công trình.
