Modbus RTU là chế độ truyền thông của giao thức Modbus trên đường truyền nối tiếp, trong đó dữ liệu được mã hóa dạng nhị phân thay vì ký tự văn bản. Modbus RTU trở thành lựa chọn quen thuộc để thu thập các đại lượng đo như nhiệt độ, độ ẩm, áp suất, lưu lượng hay nồng độ CO2 trong nhà máy và tòa nhà. Bài viết này giải thích khái niệm, cách vận hành, cấu trúc khung dữ liệu, cách Modbus RTU dùng RS485 và các ứng dụng thực tế.

MODBUS RTU LÀ GÌ?

Modbus là giao thức truyền thông được hãng Modicon công bố vào năm 1979 để các bộ điều khiển lập trình (PLC) trao đổi dữ liệu với thiết bị khác. Hiện nay giao thức được duy trì bởi Modbus Organization và có đặc tả công khai. Từ đó, Modbus phát triển thành nhiều biến thể, trong đó phổ biến nhất là Modbus RTU, Modbus ASCII và Modbus TCP.

RTU là viết tắt của Remote Terminal Unit. Với Modbus RTU, mỗi byte dữ liệu được gửi đi dưới dạng giá trị nhị phân, nên khung tin gọn hơn và truyền nhanh hơn so với Modbus ASCII, vốn biểu diễn mỗi byte bằng hai ký tự. Modbus RTU chạy trên đường truyền nối tiếp như RS232 hoặc RS485, còn Modbus TCP chạy trên mạng Ethernet.

Về bản chất, Modbus RTU chỉ quy định cách đóng gói yêu cầu và phản hồi, không quy định thiết bị phải đo đại lượng gì. Một cảm biến nhiệt độ, một đồng hồ điện hay một biến tần đều có thể dùng chung giao thức, chỉ khác nhau ở bảng thanh ghi (register map) do nhà sản xuất công bố.

MODBUS RTU HOẠT ĐỘNG NHƯ THẾ NÀO?

Mô hình chủ và tớ (Master-Slave)

Modbus RTU hoạt động theo mô hình một thiết bị chủ (master) và nhiều thiết bị tớ (slave) trên cùng một đường truyền. Một số tài liệu mới dùng cặp thuật ngữ client và server cho cùng vai trò này.

• Thiết bị chủ, thường là PLC, bộ điều khiển hoặc gateway, là bên duy nhất được chủ động hỏi.
• Các thiết bị tớ như cảm biến, đồng hồ đo hay biến tần chỉ trả lời khi được gọi tên.

Mỗi thiết bị tớ có một địa chỉ riêng trong khoảng 1 đến 247. Địa chỉ 0 dành cho bản tin quảng bá (broadcast) gửi tới mọi thiết bị, và các thiết bị không phản hồi loại bản tin này. Vì vậy hai thiết bị trùng địa chỉ trên cùng một bus sẽ gây xung đột dữ liệu.

Quy trình trao đổi dữ liệu

Một lần trao đổi diễn ra theo bốn bước. Thiết bị chủ gửi yêu cầu kèm địa chỉ thiết bị tớ, mã chức năng và vùng dữ liệu cần truy cập. Mọi thiết bị trên bus đều nhận được khung tin, nhưng chỉ thiết bị có địa chỉ trùng khớp mới xử lý. Thiết bị này kiểm tra mã CRC để xác nhận khung không bị lỗi, rồi đọc hoặc ghi dữ liệu theo yêu cầu. Cuối cùng, nó gửi phản hồi chứa dữ liệu hoặc xác nhận thao tác. Nếu thiết bị chủ không nhận được phản hồi trong thời gian chờ, nó có thể gửi lại hoặc chuyển sang thiết bị khác.

Vì tại mỗi thời điểm chỉ có một cuộc hỏi đáp, thiết bị chủ thường quét lần lượt từng thiết bị tớ theo vòng. Thời gian của một vòng quét phụ thuộc vào tốc độ truyền và số lượng thanh ghi cần đọc.

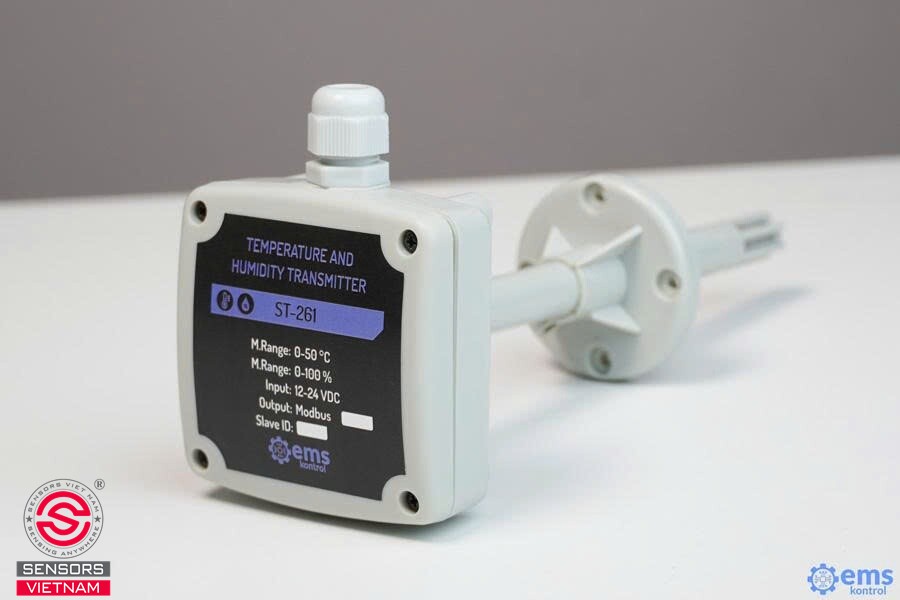

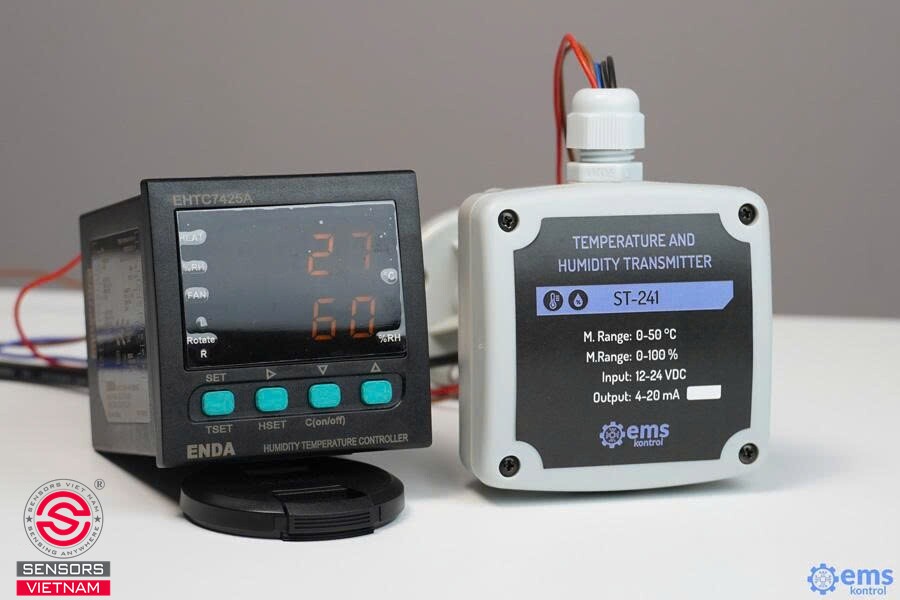

Giả sử một cảm biến nhiệt độ độ ẩm có địa chỉ 1, lưu giá trị nhiệt độ ở thanh ghi giữ số 0 và nhân đại lượng đo lên 10 lần để tránh số thập phân..

Thiết bị chủ gửi khung yêu cầu đọc một thanh ghi, viết ở dạng thập lục phân: 01 03 00 00 00 01 84 0A. Trong đó 01 là địa chỉ thiết bị tớ, 03 là mã chức năng đọc thanh ghi giữ, 00 00 là địa chỉ thanh ghi bắt đầu, 00 01 là số thanh ghi cần đọc, và 84 0A là hai byte CRC.

Thiết bị tớ trả về khung gồm địa chỉ 01, mã chức năng 03, số byte dữ liệu là 02, giá trị thanh ghi, rồi đến CRC. Nếu giá trị thanh ghi là 00 FA, tương ứng 250 ở hệ thập phân, thiết bị chủ chia cho 10 và hiểu nhiệt độ đo được là 25,0 °C.

TẠI SAO MODBUS RTU ĐƯỢC SỬ DỤNG RỘNG RÃI TRONG TỰ ĐỘNG HÓA CÔNG NGHIỆP?

Lý do đầu tiên là tính mở. Đặc tả Modbus được công bố công khai, nhà sản xuất không phải trả phí bản quyền, nên hầu hết thiết bị đo lường, điều khiển và truyền động đều có sẵn cổng Modbus RTU. Điều này giúp kết hợp thiết bị của nhiều hãng trong cùng một hệ thống mà không cần bộ chuyển đổi riêng cho từng hãng.

Bên cạnh đó, Modbus RTU có ưu thế về sự gọn nhẹ. Khung dữ liệu ngắn, logic hỏi đáp rõ ràng, nên ngay cả vi điều khiển có tài nguyên nhỏ cũng triển khai được. Với kỹ thuật viên, việc cấu hình chỉ xoay quanh bốn thông số là địa chỉ, tốc độ truyền, kiểu kiểm tra chẵn lẻ và bit dừng.

Chi phí đấu nối cũng là một ưu điểm của tín hiệu Modbus RTU. Chỉ cần một cáp xoắn đôi có bọc chống nhiễu là có thể nối nhiều thiết bị theo kiểu chuỗi, thay vì kéo dây tín hiệu 4 đến 20 mA riêng cho từng cảm biến về tủ điều khiển. Mỗi thiết bị còn có thể cung cấp nhiều đại lượng cùng lúc, chẳng hạn một đầu đo vừa báo nhiệt độ, độ ẩm vừa báo điểm sương.

Tuy vậy, Modbus RTU cũng có những nhược điểm. Cơ chế hỏi đáp tuần tự khiến tốc độ cập nhật giảm khi số thiết bị tăng. Giao thức không có cơ chế bảo mật tích hợp và không mô tả ý nghĩa dữ liệu, nên người triển khai phải đọc kỹ tài liệu thanh ghi của từng thiết bị. Những hệ thống cần tốc độ cao hoặc nhiều tính năng nâng cao thường chuyển sang Modbus TCP hoặc các giao thức khác.

CẤU TRÚC KHUNG DỮ LIỆU MODBUS RTU

Một khung (frame) Modbus RTU gồm bốn trường nối tiếp nhau:

• Địa chỉ thiết bị tớ: 1 byte, xác định thiết bị nào được gọi hoặc đang trả lời.
• Mã chức năng: 1 byte, cho biết thao tác cần thực hiện.
• Dữ liệu: từ 0 đến 252 byte, chứa địa chỉ thanh ghi, số lượng hoặc giá trị tùy mã chức năng.
• Mã kiểm tra CRC: 2 byte, dùng để phát hiện lỗi truyền, gửi byte thấp trước rồi đến byte cao.

Tổng độ dài tối đa của một khung là 256 byte. CRC được tính theo thuật toán CRC 16 trên toàn bộ các byte đứng trước nó. Nếu mã tính được ở bên nhận khác với mã nhận được, khung bị loại bỏ mà không có phản hồi.

Điểm đặc trưng của Modbus RTU là cách phân định khung bằng thời gian, không dùng ký tự đánh dấu. Mỗi khung phải được gửi liên tục, và hai khung cách nhau tối thiểu một khoảng lặng bằng 3,5 lần thời gian truyền một ký tự. Nếu khoảng trống giữa hai ký tự trong cùng một khung vượt quá 1,5 lần thời gian ký tự, bên nhận coi khung đó không hợp lệ. Vì thế, ở tốc độ truyền thấp, khoảng lặng tính ra mili giây sẽ dài hơn đáng kể.

Mỗi ký tự trong chế độ RTU gồm 11 bit: 1 bit khởi đầu, 8 bit dữ liệu, 1 bit kiểm tra chẵn lẻ và 1 bit dừng. Đặc tả mặc định dùng kiểm tra chẵn, và cho phép bỏ kiểm tra chẵn lẻ nếu dùng 2 bit dừng để giữ nguyên độ dài ký tự. Các thiết bị bắt buộc hỗ trợ tốc độ 9600 và 19200 bit/s, và nhiều thiết bị còn hỗ trợ thêm các mức khác.

Mã chức năng thường gặp gồm:

• 01: đọc trạng thái cuộn dây ngõ ra
• 02: đọc ngõ vào rời rạc
• 03: đọc thanh ghi giữ
• 04: đọc thanh ghi ngõ vào, thường chứa giá trị đo từ cảm biến
• 05: ghi một coil
• 06: ghi một thanh ghi
• 15 (0x0F): ghi nhiều coil
• 16 (0x10): ghi nhiều thanh ghi

Khi thiết bị tớ không thể thực hiện yêu cầu, nó trả về mã chức năng gốc cộng thêm 0x80 cùng một mã lỗi, ví dụ báo địa chỉ thanh ghi không hợp lệ. Nhờ đó, người vận hành phân biệt được lỗi đường truyền với lỗi cấu hình.

MODBUS RTU SỬ DỤNG RS485 NHƯ THẾ NÀO?

RS485 là chuẩn tầng vật lý, còn Modbus RTU là giao thức chạy phía trên. RS485 truyền tín hiệu vi sai trên hai dây, thường ký hiệu A và B, hoặc D- và D+. Nhờ so sánh hiệu điện thế giữa hai dây, tín hiệu ít bị nhiễu từ môi trường có động cơ, biến tần hay tủ điện công suất lớn.

Cấu hình phổ biến nhất là RS485 hai dây bán song công: tại mỗi thời điểm chỉ một thiết bị được phát, các thiết bị còn lại lắng nghe. Điều này khớp với mô hình hỏi đáp của Modbus RTU, nơi thiết bị chủ hỏi xong mới đến lượt thiết bị tớ trả lời.

Về đấu nối, các thiết bị nên được nối theo kiểu chuỗi từ thiết bị này sang thiết bị kế tiếp, tránh rẽ nhánh dài hoặc đấu hình sao. Cáp nên là loại xoắn đôi có bọc chống nhiễu, và lớp bọc thường chỉ nối đất tại một đầu để hạn chế vòng dòng. Hai đầu xa nhất của bus cần có điện trở đầu cuối, thường 120 Ω, để triệt tiêu phản xạ tín hiệu. Dây tham chiếu chung (common hoặc GND) giữa các thiết bị cũng giúp tín hiệu ổn định hơn.

Về quy mô, một đoạn bus theo đặc tả có thể nối tối đa 32 thiết bị, và con số này có thể tăng khi dùng bộ lặp. Chiều dài cáp tối đa thường được nhắc đến là khoảng 1200 m, nhưng khoảng cách thực tế còn phụ thuộc vào tốc độ truyền, chất lượng cáp và môi trường nhiễu. Tốc độ càng cao thì khoảng cách khả dụng càng ngắn.

ỨNG DỤNG THỰC TẾ CỦA MODBUS RTU

Trong hệ thống HVAC và tự động hóa tòa nhà, Modbus RTU thường dùng để đưa dữ liệu từ thiết bị hiện trường về bộ điều khiển hoặc hệ thống quản lý tòa nhà (BMS). Các cảm biến nhiệt độ, độ ẩm, CO2 và áp suất chênh lệch gửi giá trị đo theo chu kỳ, giúp điều chỉnh lưu lượng gió tươi, duy trì áp suất phòng hoặc kiểm soát chất lượng không khí trong nhà.

Biến tần điều khiển quạt và bơm cho phép đọc tần số, dòng điện, trạng thái lỗi và nhận lệnh chạy hoặc dừng qua cùng một đường truyền. Với các thiết bị như dàn lạnh, cụm xử lý không khí (AHU) và bộ điều khiển hộp VAV, Modbus RTU cũng thường là cổng giao tiếp tiêu chuẩn.

Trong công nghiệp, giao thức này xuất hiện ở đồng hồ đo điện năng, đồng hồ lưu lượng, cảm biến mức, cảm biến áp suất, bộ điều khiển nhiệt độ và các trạm bơm.

Trong năng lượng tái tạo, bộ nghịch lưu và thiết bị giám sát thường cung cấp dữ liệu qua Modbus RTU để hiển thị sản lượng. Khi cần đưa dữ liệu lên mạng quản lý cấp cao, gateway có thể chuyển Modbus RTU sang Modbus TCP hoặc sang các giao thức tòa nhà khác, giúp thiết bị cũ vẫn tích hợp được vào hệ thống mới.
