Modbus RTU RS-485 hiện là giao thức truyền thông phổ biến hàng đầu trong lĩnh vực công nghiệp tự động hóa. Nó có thể kết nối PLC, HMI hay hệ thống SCADA một cách dễ dàng. Vậy, Modbus RS-485 là gì và tại sao nó lại được ưa chuộng đến vậy? Hãy cùng Sensors Việt Nam tìm hiểu chi tiết về giao thức truyền thông đỉnh cao này trong bài viết sau đây nhé.

MODBUS RTU RS-485 LÀ GÌ ?

Khái niệm Modbus RS-485

Modbus RTU RS-485 là một chuẩn truyền thông công nghiệp gồm hai lớp tách biệt nhưng hoạt động song song:

- Lớp giao thức - Modbus RTU: Đây là “ngôn ngữ” trao đổi dữ liệu giữa các thiết bị. Modbus RTU sử dụng mã nhị phân để xác lập khung truyền, quy tắc đóng gói dữ liệu, cũng như cơ chế gửi - nhận theo dạng truy vấn và phản hồi.

- Lớp vật lý truyền dẫn RS-485: RS-485 đóng vai trò là hạ tầng truyền dẫn, quy định các đặc tính điện của đường truyền như mức điện áp của bộ phát/bộ thu. Chuẩn này dùng tín hiệu vi sai trên hai dây A+ và B- nên có thể truyền tín hiệu đi rất xa, đồng thời cho phép kết nối đa điểm mà vẫn đảm bảo khả năng chống nhiễu cao.

Tóm lại, Modbus RTU thực chất là giao thức vận hành trên nền vật lý RS-485, tạo thành một giải pháp truyền thông mạnh mẽ, ổn định và tối ưu cho các hệ thống công nghiệp cần kết nối nhiều thiết bị.

Đặc điểm kỹ thuật Modbus RS-485

Modbus RS-485 vận hành theo mô hình Master - Slave, trong đó một thiết bị đóng vai trò điều khiển chính và các thiết bị còn lại phản hồi theo yêu cầu:

- Thiết bị Master: Bao gồm PLC, HMI, bộ điều khiển hoặc máy tính - đây là những thiết bị chủ động gửi yêu cầu truy vấn.

- Thiết bị Slave: Là các cảm biến, biến tần, đồng hồ đo điện năng… Mỗi Slave chỉ phản hồi khi nhận đúng khung lệnh có ID trùng với địa chỉ thiết bị.

- Số lượng thiết bị hỗ trợ: Một đường truyền RS-485 tiêu chuẩn có thể kết nối tối đa 32 thiết bị. Khi sử dụng Repeater, số lượng này có thể mở rộng lên 128 hoặc thậm chí 256 thiết bị.

- Khoảng cách truyền dẫn: Theo lý thuyết, RS-485 có thể truyền tín hiệu lên đến 1200m. Tuy nhiên, khoảng cách thực tế sẽ phụ thuộc vào Baud rate và chất lượng cáp tín hiệu, đặc biệt là khả năng chống nhiễu của dây dẫn.

Cấu trúc của Modbus RTU RS-485

Trong Modbus RTU RS-485, dữ liệu được mã hóa bằng nhị phân (Hexadecimal), giúp khung truyền nhỏ gọn và tốc độ xử lý nhanh. Một bản tin Modbus tiêu chuẩn sẽ được tạo thành từ các thành phần sau:

- Địa chỉ Slave (1 Byte): Xác định thiết bị đích sẽ nhận và phản hồi lệnh.

- Mã hàm - Function Code (1 Byte): Cho biết yêu cầu mà Master gửi tới Slave, chẳng hạn đọc dữ liệu, ghi dữ liệu…

- Trường dữ liệu - Data Field (N Bytes): Chứa thông tin chi tiết cần truyền, bao gồm giá trị đo, giá trị cần ghi hoặc cấu hình.

- Mã kiểm tra lỗi - CRC (2 Bytes): Sử dụng cơ chế Cyclic Redundancy Check để đảm bảo toàn vẹn dữ liệu, hạn chế sai số do nhiễu đường truyền.

Ngoài cấu trúc khung chính, Modbus RTU còn yêu cầu khoảng lặng (silent interval) tối thiểu 3.5 ký tự giữa từng bản tin, nhằm phân tách rõ ràng các khung truyền trong hệ thống RS-485.

ƯU ĐIỂM NỔI BẬT CỦA MODBUS RTU RS-485

Modbus RTU RS-485 là giao thức được sử dụng rộng rãi trong các hệ thống công nghiệp nhờ sở hữu nhiều lợi thế quan trọng:

- Sự ổn định cao trong vận hành, cùng chi phí hợp lý và tiết kiệm

- Hạn chế tối đa nhiễu và suy hao tín hiệu, truyền tín hiệu một cách nhanh chóng và gọn lẹ. Vì vậy mà giao thức truyền thông này được ưa chuộng trong môi trường nhà máy có nhiều động cơ.

- Tiết kiệm chi phí dây dẫn và đơn giản trong triển khai. Người dugnf chỉ cần hai dây (A, B) để nối tiếp hàng chục, thậm chí hàng trăm thiết bị với nhau.

- Có thể truyền nhiều dữ liệu, thông số đồng thời, giúp hệ thống giám sát toàn diện hơn mà không tốn thêm không gian hay tài nguyên dây dẫn.

ỨNG DỤNG THỰC TẾ CỦA MODBUS RTU RS-485

Trong thực tế, Modbus RTU RS-485 đóng vai trò cực kỳ quan trọng nhờ khả năng tích hợp hàng loạt cảm biến, đồng hồ đo và biến tần vào hệ SCADA hoặc BMS. Thay vì phải kéo nhiều đường tín hiệu analog riêng lẻ, toàn bộ thiết bị chỉ cần được nối tiếp bằng một đường cáp RS-485 duy nhất, giúp hệ thống gọn nhẹ và tối ưu chi phí.

Một số ứng dụng phổ biến gồm:

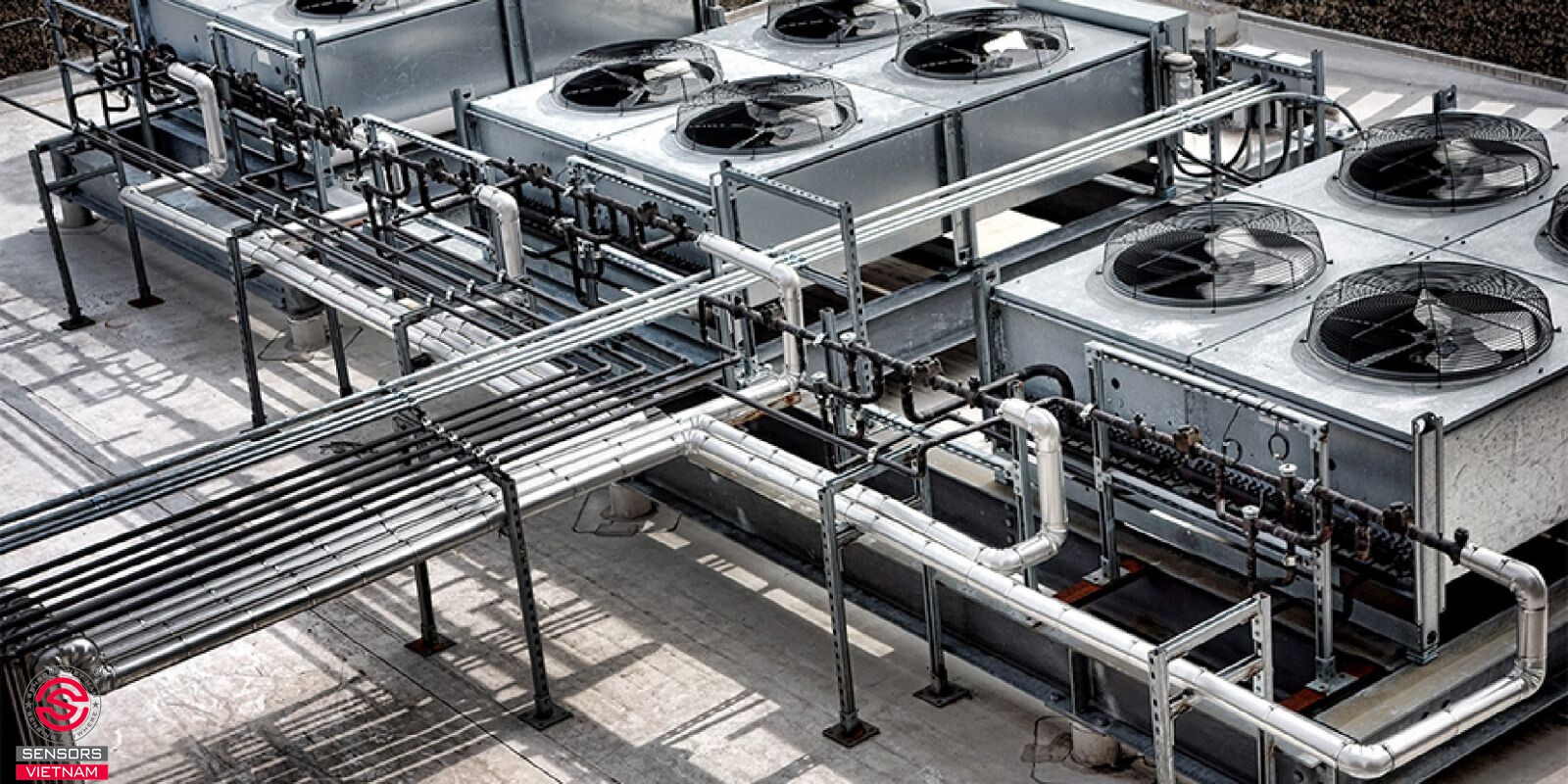

- Hệ thống HVAC & phòng sạch: Kết nối cảm biến nhiệt độ, độ ẩm, khí CO, công tắc chênh áp gió… có hỗ trợ Modbus RTU trực tiếp về PLC hoặc BMS để giám sát liên tục và chính xác.

- Lĩnh vực năng lượng: Đồng hồ đo điện năng dùng Modbus RS-485 truyền dữ liệu sản lượng về máy chủ hoặc phần mềm giám sát, phục vụ quản lý tải điện và tối ưu tiêu thụ.

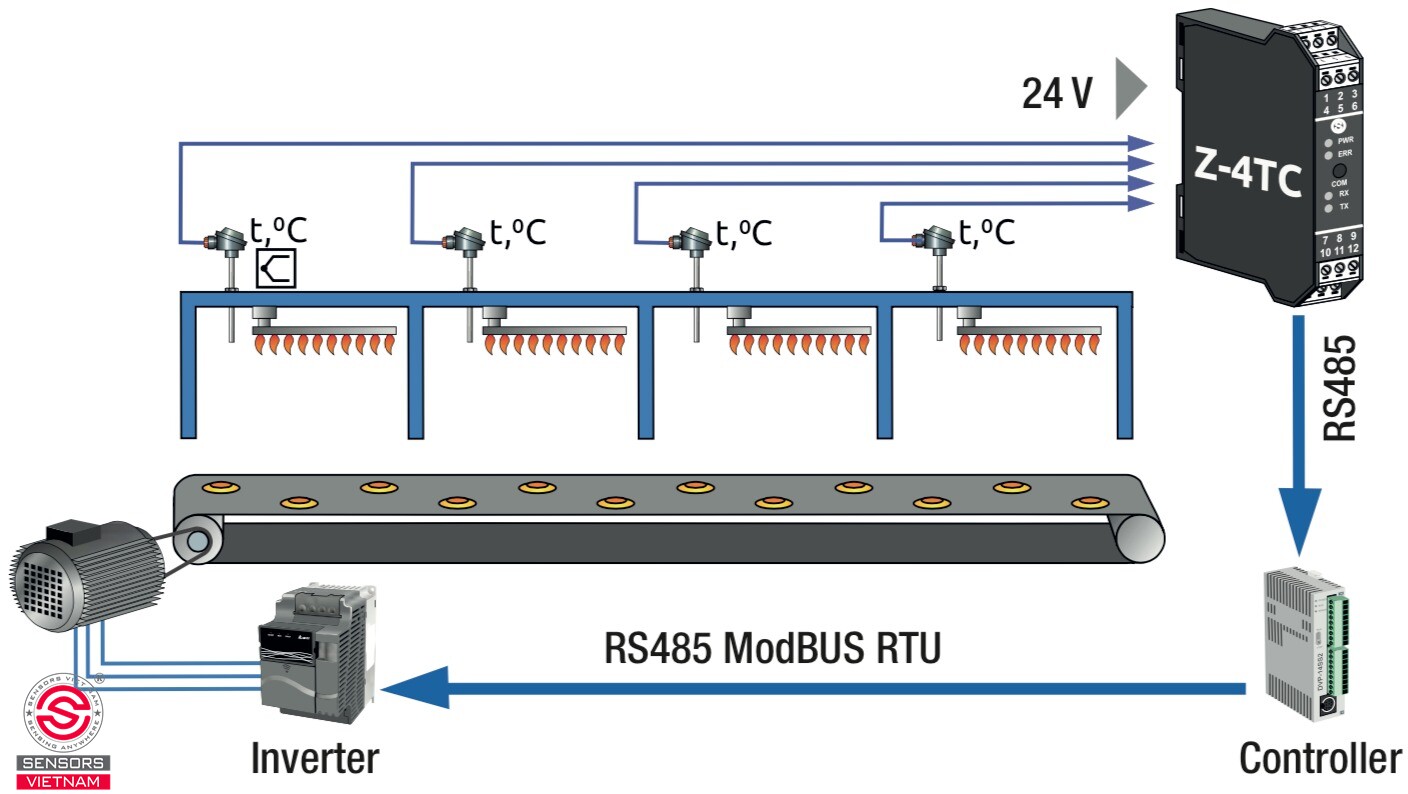

- Các dây chuyền công nghiệp: Biến tần (VFD) được kết nối với PLC qua Modbus để điều khiển tốc độ động cơ, giám sát áp suất – lưu lượng và đồng bộ các thiết bị trong dây chuyền.

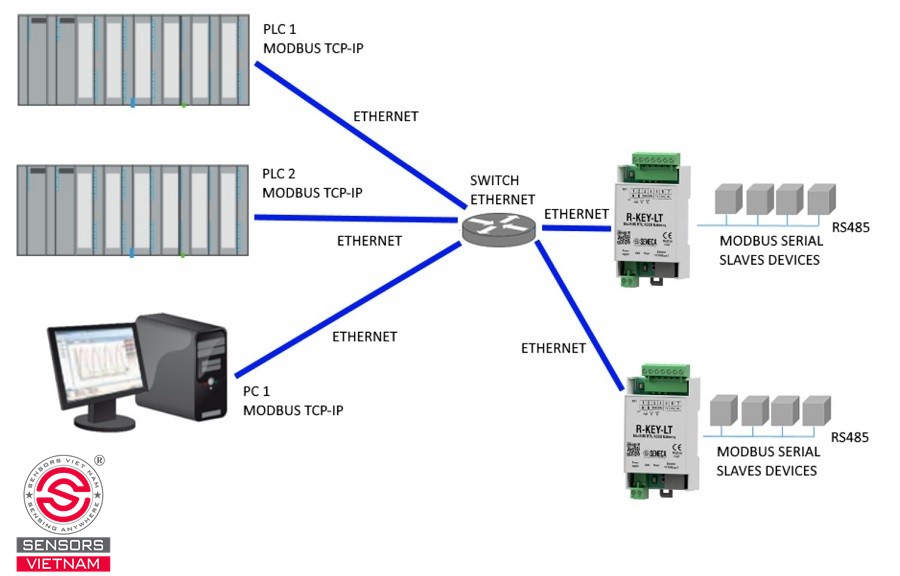

- SCADA & IoT công nghiệp: Dễ dàng tích hợp vào hệ giám sát tập trung, truyền dữ liệu ổn định, chống nhiễu tốt và duy trì hoạt động lâu dài ngay cả trong môi trường nhiều thiết bị điện công suất lớn.

Modbus RTU RS-485 là giao thức truyền thông chuẩn công nghiệp và tiết kiệm chi phí. Công nghệ này được hàng triệu người tin dùng nhờ khả năng kết nối nhiều thiết bị, truyền tín hiệu ổn định và nhanh chóng. Có thể nói, giao thức truyền thông Modbus RTU là lựa chọn đáng tin cậy cho hầu hết các dự án tự động hoá hiện đại. Nếu bạn cần thêm thông tin tư vấn hoặc có nhu cầu mua cảm biến Modbus chất lượng cao thì hãy liên hệ ngay cho Sensors Việt Nam nhé!
