Trong bất kỳ công trình dân dụng hay công nghiệp nào có hệ thống điều hòa không khí trung tâm, hệ thống thông gió cơ khí hay hệ thống xử lý không khí (AHU), động cơ van gió là một trong những bộ phận vận hành thầm lặng nhưng đóng vai trò cực kỳ quan trọng. Đây là thiết bị chuyển đổi tín hiệu điện hoặc tín hiệu điều khiển thành chuyển động cơ học, qua đó điều tiết góc mở của cánh van gió để kiểm soát lưu lượng, hướng và áp suất của luồng không khí trong đường ống.

Cùng theo dõi bài viết dưới đây đến cuối để "bỏ túi" những thông tin cơ bản về động cơ van gió từ cấu tạo, cách thức hoạt động, phân loại đến ứng dụng cụ thể trong từng lĩnh vực.

1. ĐỘNG CƠ VAN GIÓ LÀ GÌ

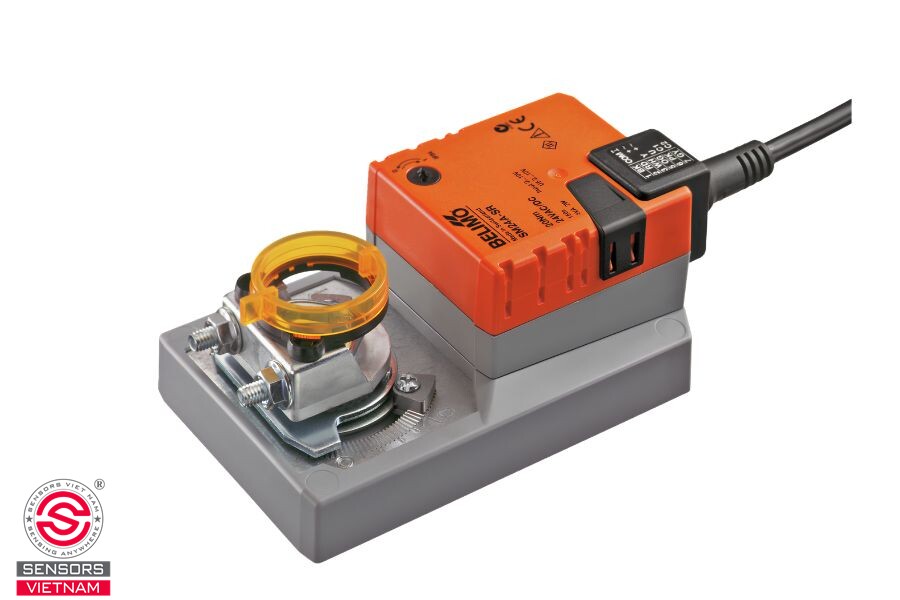

Động cơ van gió còn được gọi với nhiều tên khác nhau tùy ngữ cảnh kỹ thuật: actuator van gió, motor cánh gió, bộ truyền động van gió hay đơn giản là motor van gió. Dù được gọi bằng tên gì, chức năng của thiết bị này vẫn là duy nhất: điều khiển mức độ đóng mở của van gió một cách chính xác, liên tục và đáng tin cậy theo lệnh từ hệ thống kiểm soát tòa nhà (BMS) hoặc bộ điều khiển nhiệt độ.

Sự xuất hiện của động cơ van gió trong ngành HVAC không chỉ giúp tự động hóa quá trình điều tiết không khí mà còn mang lại hiệu quả năng lượng vượt trội so với phương pháp điều chỉnh thủ công truyền thống. Khi hệ thống được lắp đặt và vận hành đúng chuẩn, động cơ van gió có thể giúp giảm tiêu thụ điện năng từ 20% đến 40% trong các tòa nhà thương mại lớn, đồng thời nâng cao đáng kể chất lượng không khí trong nhà (IAQ).

→ Xem thêm: Sensors Việt Nam - Đại lý phân phối động cơ van gió Belimo tại Việt Nam

2. CẤU TẠO CỦA ĐỘNG CƠ VAN GIÓ

Để hiểu rõ cách thức hoạt động, trước tiên cần nắm được cấu tạo bên trong của động cơ van gió. Mặc dù mỗi nhà sản xuất có thiết kế riêng, nhưng nhìn chung một bộ động cơ van gió tiêu chuẩn đều bao gồm các thành phần cơ bản sau:

• Phần tử dẫn động

Đây là trái tim của toàn bộ bộ phận. Motor điện bên trong có thể là động cơ AC đồng bộ, động cơ DC không chổi than hoặc động cơ bước tùy theo cấp độ ứng dụng. Motor nhận năng lượng điện và chuyển hóa thành mô-men xoắn.

• Hộp số bánh răng

Hộp số gồm nhiều cặp bánh răng, thường được làm từ hợp kim nhôm hoặc nhựa kỹ thuật cao cấp, có nhiệm vụ giảm tốc độ quay và khuếch đại mô-men xoắn từ motor. Nhờ hộp số, một motor nhỏ có thể tạo ra lực xoắn đủ lớn để vận hành các cánh van có diện tích lớn.

• Bộ phận phản hồi vị trí

Đây là thành phần quyết định độ chính xác điều khiển. Bộ phản hồi vị trí, thường là biến trở (potentiometer) hoặc cảm biến Hall, liên tục báo cáo về góc mở thực tế của trục van cho mạch điều khiển, giúp hệ thống điều chỉnh chính xác đến từng độ.

• Bộ điều khiển điện tử

Mạch điện tử xử lý tín hiệu đầu vào từ hệ thống BMS, so sánh với tín hiệu phản hồi vị trí thực tế và điều khiển motor hoạt động tương ứng. Các động cơ van gió hiện đại thường tích hợp vi điều khiển (MCU) và hỗ trợ nhiều giao thức truyền thông như Modbus, BACnet hay LON.

• Cơ cấu trả về vị trí an toàn

Nhiều dòng động cơ van gió được trang bị cơ cấu lò xo tích năng. Khi mất điện đột ngột, lò xo sẽ tự động đưa van về vị trí an toàn mặc định (thường là đóng hoàn toàn hoặc mở hoàn toàn tùy thiết kế hệ thống), đảm bảo an toàn phòng cháy chữa cháy và bảo vệ thiết bị.

• Vỏ bọc bảo vệ

Vỏ ngoài thường được đúc từ nhựa ABS hoặc hợp kim nhôm đúc áp lực, đạt chuẩn bảo vệ IP54 trở lên để chống bụi và ẩm. Trong môi trường đặc biệt như khu vực ven biển hay phòng sạch, vỏ bọc cần đạt IP67 hoặc cao hơn.

→ Xem thêm: Top các hãng phân phối động cơ van gió uy tín nhất hiện nay

3. NGUYÊN LÝ HOẠT ĐỘNG CỦA ĐỘNG CƠ VAN GIÓ
Động cơ van gió hoạt động theo nguyên lý điều khiển vòng kín, trong đó thiết bị liên tục nhận tín hiệu lệnh, thực hiện và phản hồi trạng thái thực tế để đảm bảo sai số vị trí luôn được giảm về mức tối thiểu.

Quá trình hoạt động bắt đầu khi bộ điều khiển trung tâm gửi tín hiệu đặt trước đến đầu vào của động cơ van gió. Tín hiệu này có thể là tín hiệu analog (0-10 VDC, 2-10 VDC, 4-20 mA), tín hiệu on/off (24 VAC/VDC) hoặc tín hiệu số qua bus truyền thông.

Mạch điện tử bên trong nhận tín hiệu, so sánh với vị trí hiện tại của trục van thông qua cảm biến phản hồi, rồi tính toán lượng cần xoay thêm hoặc bớt. Motor được cấp điện, truyền mô-men qua hộp số để xoay trục van đến góc mở mong muốn. Quá trình này diễn ra liên tục và cực kỳ nhanh, thường chỉ mất vài giây đến vài chục giây để đạt vị trí yêu cầu tùy mô-men xoắn danh định.

Khi trục van đạt đúng vị trí, motor ngừng hoạt động và cơ cấu hãm giữ nguyên vị trí đó. Cảm biến phản hồi tiếp tục giám sát và báo cáo, nếu có sự dịch chuyển ngoài ý muốn do rung động hay lực gió, hệ thống sẽ lập tức hiệu chỉnh trả lại vị trí đặt.

4. ĐIỂM DANH CÁC LOẠI ĐỘNG CƠ VAN GIÓ PHỔ BIẾN TRÊN THỊ TRƯỜNG
Thị trường hiện nay cung cấp rất nhiều chủng loại động cơ van gió khác nhau. Việc phân loại đúng giúp kỹ sư lựa chọn được thiết bị phù hợp nhất cho từng ứng dụng cụ thể.

Phân loại theo nguồn điện
Đây là tiêu chí phân loại cơ bản nhất và ảnh hưởng trực tiếp đến việc thiết kế hệ thống điện điều khiển.

• Động cơ van gió 24 VAC/VDC: Phổ biến nhất trong ngành HVAC dân dụng và thương mại, an toàn điện, dễ tích hợp với BMS và bộ điều nhiệt tiêu chuẩn.
• Động cơ van gió 230 VAC (220 V): Thường dùng trong các ứng dụng công nghiệp hoặc khi không có nguồn điện hạ áp 24 V, không cần biến áp riêng.
• Động cơ van gió 120 VAC: Ít bắt gặp tại thị trường châu Á.

Phân loại theo kiểu tín hiệu điều khiển

• Động cơ van gió loại on/off (2 điểm): Chỉ có hai trạng thái đóng hoặc mở hoàn toàn, phù hợp cho van cách ly, van phòng cháy.
• Động cơ van gió loại floating (3 điểm): Có ba tín hiệu điều khiển gồm mở, đóng và giữ nguyên, phù hợp cho hệ thống VAV đơn giản.
• Động cơ van gió loại analog 0-10V / 2-10V / 4-20mA: Điều khiển vô cấp với độ phân giải cao, cho phép đặt van ở bất kỳ góc mở nào từ 0% đến 100%, ứng dụng trong hệ thống điều khiển chính xác.
• Động cơ van gió loại bus (Modbus, BACnet, LON): Tích hợp hoàn toàn vào mạng BMS thông minh, cho phép giám sát từ xa, cài đặt tham số và chẩn đoán lỗi qua phần mềm.

Phân loại theo cơ cấu trả về

• Động cơ van gió loại có lò xo trả về: Khi mất điện, van tự động về vị trí an toàn mặc định nhờ lực lò xo tích năng. Bắt buộc sử dụng trong van phòng cháy chữa cháy (fire damper), van thoát khói.
• Động cơ van gió loại không có lò xo: Van giữ nguyên vị trí cuối cùng khi mất điện. Phù hợp cho van điều tiết thông thường, tiết kiệm chi phí hơn.

Phân loại theo mô-men xoắn
Mô-men xoắn là thông số kỹ thuật quan trọng nhất khi lựa chọn động cơ van gió:

• Động cơ van gió loại nhỏ (2-5 Nm): Dùng cho van gió có diện tích nhỏ, thường dưới 0,5 m², phù hợp với hệ thống VRF và FCU nhỏ.
• Động cơ van gió loại trung bình (5-15 Nm): Ứng dụng phổ biến nhất, phù hợp cho hầu hết van gió trong AHU và hệ thống VAV thương mại.
• Động cơ van gió loại lớn (15-40 Nm): Dành cho van gió khổ lớn trong nhà máy, tòa nhà cao tầng, đường hầm và công trình hạ tầng.
• Động cơ van gió loại đặc biệt (>40 Nm): Ứng dụng công nghiệp nặng, xử lý khói gas, lò đốt công nghiệp.

Phân loại theo kiểu lắp đặt

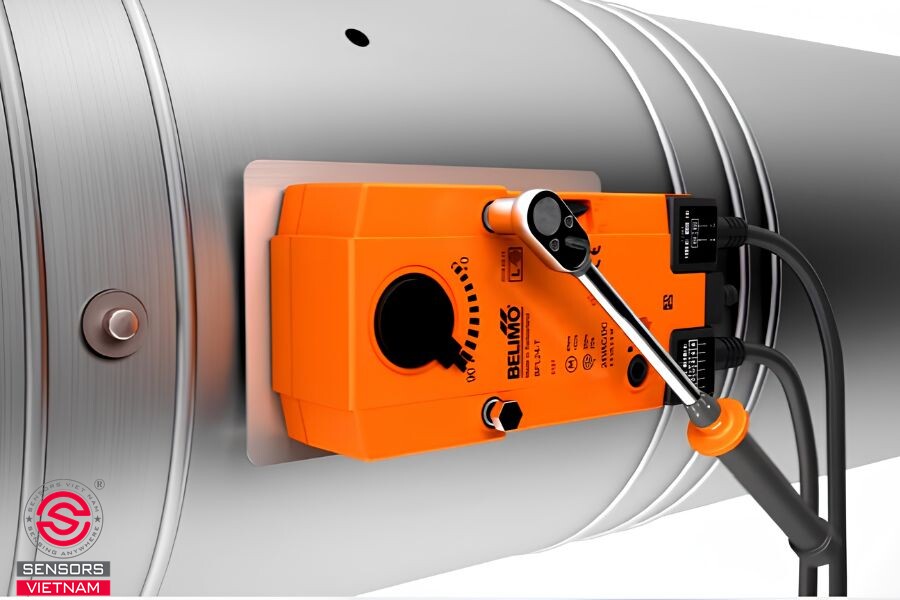

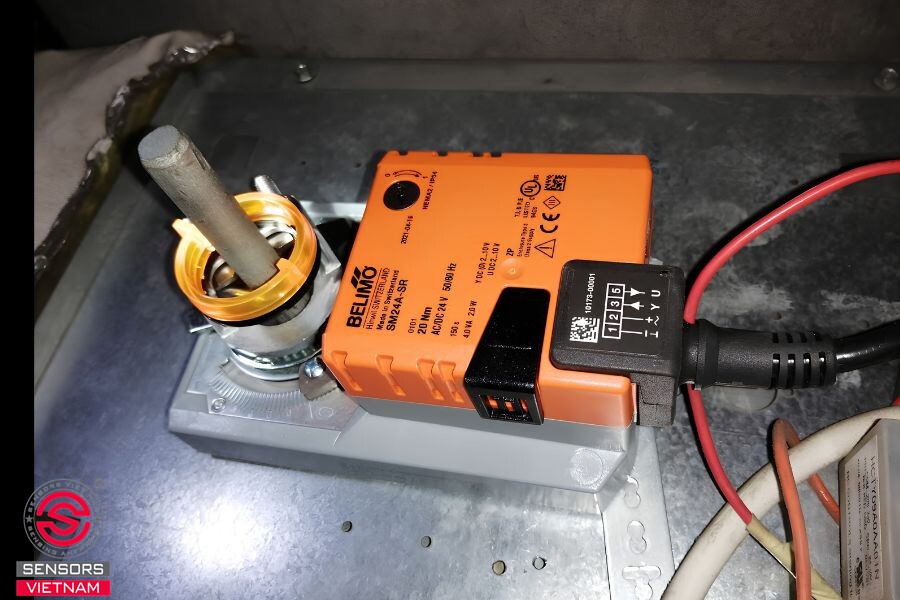

• Động cơ van gió kiểu trực tiếp lên trục: Lắp thẳng lên trục xoay của van, gọn nhẹ, không cần truyền động phụ.
• Động cơ van gió kiểu lắp qua cần đẩy: Dùng khi trục van không tiêu chuẩn hoặc cần điều chỉnh hành trình, linh hoạt hơn nhưng phức tạp hơn khi lắp đặt.

→ Xem thêm: Động cơ van gió và ứng dụng trong hệ thống HVAC

6. ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ TRONG TỪNG LĨNH VỰC CỤ THỂ
Động cơ van gió xuất hiện trong hầu hết các hệ thống kỹ thuật có liên quan đến điều tiết luồng không khí. Sự đa dạng về ứng dụng chính là minh chứng rõ ràng nhất cho tầm quan trọng của thiết bị này trong ngành kỹ thuật cơ điện (MEP).

Hệ thống điều hòa không khí trung tâm (HVAC)
Trong các hệ thống điều hòa trung tâm của tòa nhà văn phòng, khách sạn, trung tâm thương mại, động cơ van gió là thành phần không thể thiếu trong hộp VAV. Mỗi khu vực hoặc phòng có một hộp VAV riêng với động cơ van gió điều tiết lưu lượng gió cấp tương ứng với nhu cầu làm lạnh hoặc sưởi ấm tức thời. Hệ thống này giúp tiết kiệm năng lượng đáng kể so với hệ thống CAV truyền thống bằng cách chỉ cấp đúng lượng gió cần thiết cho từng vùng tại mỗi thời điểm.

Hệ thống thông gió và kiểm soát khói
Đây là ứng dụng yêu cầu độ tin cậy cao nhất. Trong trường hợp hỏa hoạn, động cơ van gió điều khiển các van thoát khói và van cách ly để dẫn hướng khói ra ngoài tòa nhà, ngăn khói lan sang khu vực an toàn. Các động cơ dùng trong ứng dụng này bắt buộc phải có cơ cấu lò xo và phải vượt qua các thử nghiệm chịu nhiệt độ cao theo tiêu chuẩn UL, EN hoặc TCVN tương ứng.

Hệ thống phòng sạch
Trong ngành bán dẫn, dược phẩm, sinh học và thực phẩm, phòng sạch yêu cầu kiểm soát cực kỳ chính xác về áp suất dương, lưu lượng không khí và tốc độ thay thế không khí. Động cơ van gió với tín hiệu analog và độ phân giải cao là lựa chọn bắt buộc để duy trì áp suất vi phân giữa các phòng trong dải sai số dưới ±1 Pa.

Phòng thí nghiệm và tủ hút
Trong các phòng thí nghiệm hóa học, sinh học, tủ hút yêu cầu duy trì lưu lượng thoát khí đủ lớn để bảo vệ người dùng. Động cơ van gió kết hợp với cảm biến vận tốc mặt tủ đảm bảo tốc độ gió tại miệng tủ luôn đạt 0,5 m/s hoặc theo yêu cầu thiết kế, bất kể cửa tủ đóng hay mở ở mức nào.

Hầm đường bộ và bãi giữ xe
Trong hầm đường bộ và bãi đậu xe ngầm, động cơ van gió điều tiết hệ thống thông gió cưỡng bức dựa trên tín hiệu từ cảm biến CO và NO2. Khi nồng độ khí vượt ngưỡng an toàn, các van gió được mở rộng để tăng lưu lượng thông gió, bảo vệ sức khỏe người lưu thông.

Các ứng dụng khác

• Hệ thống điều áp cầu thang thoát hiểm
• Hệ thống thu hồi nhiệt
• Hệ thống kiểm soát áp lực phòng mổ bệnh viện
• Phòng cách ly áp lực âm và dương trong cơ sở y tế
• Lò sấy công nghiệp và hệ thống xử lý khí thải

​

→ Xem thêm: Các loại động cơ điều khiển van gió

7. MUA ĐỘNG CƠ VAN GIÓ CHÍNH HÃNG TẠI SENSORS VIỆT NAM

Sensors Việt Nam hiện là đơn vị cung ứng các dòng động cơ van gió chính hãng - đến từ những ông lớn hàng đầu thế giới - điển hình là PHC. Đây là hãng sản xuất động cơ van gió chất lượng cao, giá tốt, chuyên dùng trong HVAC. Động cơ van gió của PHC có chức năng điều khiển góc mở/đóng của damper nhằm kiểm soát lưu lượng gió trong hệ thống điều hòa không khí và thông gió.

Không chỉ đảm bảo chất lượng sản phẩm, Sensors Việt Nam còn có:

• Dịch vụ hỗ trợ tận tâm trước - sau mua hàng
• Mức giá cạnh tranh - hợp lý
• Chế độ bảo hành uy tín 2 năm
• Chứng chỉ CO/CQ đầy đủ cho các dự án
• Giao hàng nhanh chóng toàn quốc.

Mọi thông tin chi tiết và nhu cầu đặt hàng động cơ van gió, bạn vui lòng liên hệ trực tiếp cho Sensors Việt Nam để được hỗ trợ nhanh chóng, tận tình nhất!
