Trong thế giới cảm biến HVAC, không phải thương hiệu nào cũng được giới kỹ thuật trao cho danh hiệu "chuẩn mực" một cách tự nguyện. E+E Elektronik là một trong số ít cái tên làm được điều đó, và EE150-M1A6 chính là sản phẩm tiêu biểu nhất của hãng trong phân khúc cảm biến nhiệt độ độ ẩm gắn ống gió.
Vậy điều gì khiến chiếc cảm biến đến từ Áo này lại được nhiều kỹ sư HVAC tin dùng đến vậy? Sensors Việt Nam sẽ mổ xẻ toàn bộ từ thiết kế, thông số kỹ thuật cho đến hiệu suất thực tế trong bài đánh giá chi tiết dưới đây.

SƠ LƯỢC THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM GẮN ỐNG GIÓ EE150-M1A6

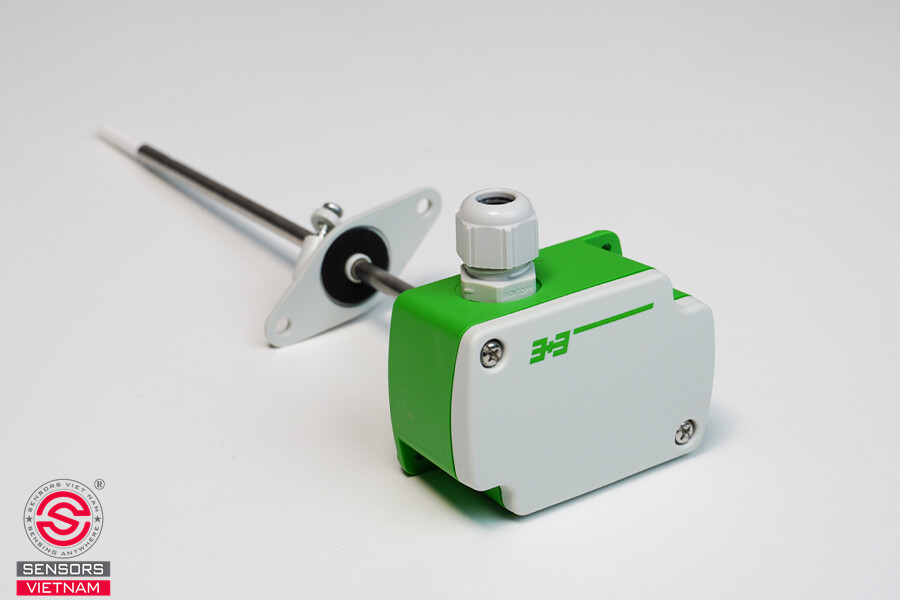

Nhìn thoáng qua, cảm biến EE150-M1A6 có thiết kế tổng thể khá đơn giản và thực tế, đúng phong cách của một thiết bị công nghiệp. Tuy nhiên nếu nhìn kỹ hơn, có khá nhiều chi tiết đáng chú ý ẩn bên dưới lớp vỏ tưởng chừng bình thường đó.

• Vỏ ngoài được làm từ Polycarbonate (PC), vật liệu kỹ thuật có độ bền cơ học tốt, chịu va đập và không bị giòn theo thời gian như một số loại nhựa thông thường.
• Cấp bảo vệ đạt IP65 và NEMA 4X, nghĩa là chống hoàn toàn bụi xâm nhập và chịu được tia nước áp lực từ mọi hướng. Đây là cấp bảo vệ phù hợp cho lắp đặt trực tiếp trên ống gió mà không lo hư hỏng bo mạch do ẩm hay bụi theo thời gian.

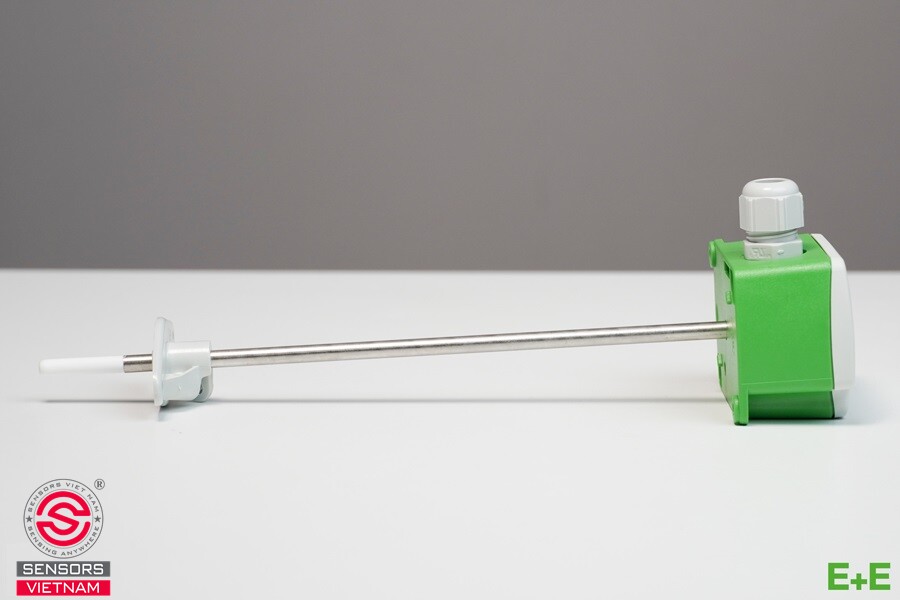

• Phần đầu dò dài 200mm, làm từ thép không gỉ chủng loại 1.4571, đây là loại thép không gỉ, có khả năng chống ăn mòn vượt trội so với thép không gỉ thông thường, đặc biệt trong môi trường có hóa chất hoặc độ ẩm cao.
• Điểm kỹ thuật đáng chú ý nhất về mặt thiết kế chính là nắp lọc PTFE (Polytetrafluoroethylene) bảo vệ phần tử cảm biến. PTFE là vật liệu gần như trơ hoàn toàn với hóa chất, không hút ẩm và có khả năng lọc bụi tốt, cho phép khí đi qua để đo lường trong khi ngăn chặn các tạp chất có thể làm bẩn hoặc ăn mòn phần tử cảm biến bên trong.

Bên cạnh đó, E+E Elektronik còn ứng dụng lớp phủ cảm biến độc quyền lên bề mặt phần tử đo. Lớp phủ này bảo vệ cảm biến khỏi môi trường có độ ăn mòn cao như không khí muối, dầu mỡ hay bụi công nghiệp, đồng thời duy trì hiệu suất đo lường ổn định trong dài hạn. Đây là công nghệ mà không phải nhà sản xuất cảm biến nào cũng đầu tư, và nó lý giải một phần tại sao EE150-M1A6 có tuổi thọ và độ ổn định vượt trội so với các sản phẩm cùng tầm giá.

Xem thêm: Trên tay và đánh giá cảm biến nhiệt độ và độ ẩm gắn ống gió ST-261

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM GẮN ỐNG GIÓ EE150-M1A6
Phần này mới thực sự là trái tim của bài đánh giá. Sensors Việt Nam sẽ không đọc lại datasheet một cách máy móc mà phân tích thẳng vào những con số quan trọng nhất và ý nghĩa thực tế của chúng.

• Về đo độ ẩm

Dải đo từ 0 đến 100 %RH (không ngưng tụ) cho phép cảm biến đáp ứng hầu hết mọi nhu cầu kiểm soát độ ẩm trong hệ thống HVAC thực tế. Độ chính xác ±3 %RH trong khoảng 0 đến 90 %RH ở 20°C cũng được đánh giá là rất ổn định, giúp thiết bị đo đáng tin cậy ngay cả khi môi trường thay đổi liên tục.

Tuy nhiên, điểm “đắt giá” nhất của cảm biến này lại nằm ở thông số độ phụ thuộc nhiệt độ chỉ ±0,03 %RH cho mỗi 1°C thay đổi. Nghe có vẻ kỹ thuật, nhưng hiểu đơn giản là: khi nhiệt độ trong ống gió thay đổi, cảm biến vẫn giữ được độ chính xác của phép đo độ ẩm thay vì bị “đo sai theo nhiệt độ”.

Trong thực tế, nhiệt độ trong hệ thống HVAC luôn biến động do tải lạnh, thời tiết hoặc chế độ vận hành. Với nhiều cảm biến chất lượng thấp, chỉ cần nhiệt độ thay đổi là giá trị độ ẩm hiển thị cũng bị lệch theo, dù độ ẩm thật ngoài thực tế không hề đổi. Đây chính là nguyên nhân dẫn đến tình trạng “báo độ ẩm ảo”, khiến hệ thống điều khiển hoạt động thiếu chính xác và tiêu tốn điện năng không cần thiết.

Nhờ thông số ±0,03 %RH/°C cực thấp, EE150-M1A6 gần như loại bỏ hoàn toàn hiện tượng này, giúp hệ thống HVAC vận hành ổn định, chính xác và tiết kiệm năng lượng hơn rất nhiều.

Xem thêm: Trên tay - Đánh giá cảm biến nhiệt độ và độ ẩm gắn ống gió ST-241

• Về đo nhiệt độ

Dải đo từ -5 đến 55°C giúp cảm biến hoạt động tốt trong gần như mọi điều kiện nhiệt độ thực tế của hệ thống HVAC tại Việt Nam, từ văn phòng, trung tâm thương mại cho đến bệnh viện hay nhà máy.
Bên cạnh đó, độ chính xác ±0,3°C ở mức 20°C cũng là một thông số rất ấn tượng đối với dòng cảm biến đo kết hợp nhiệt độ và độ ẩm. Trong khi nhiều sản phẩm cùng phân khúc chỉ đạt khoảng ±0,5°C hoặc thậm chí ±1°C, EE150-M1A6 cho khả năng đo chính xác hơn đáng kể. Điều này giúp hệ thống kiểm soát nhiệt độ ổn định hơn, hạn chế tình trạng làm lạnh hoặc gia nhiệt sai mức gây lãng phí điện năng.

• Về tín hiệu ngõ ra

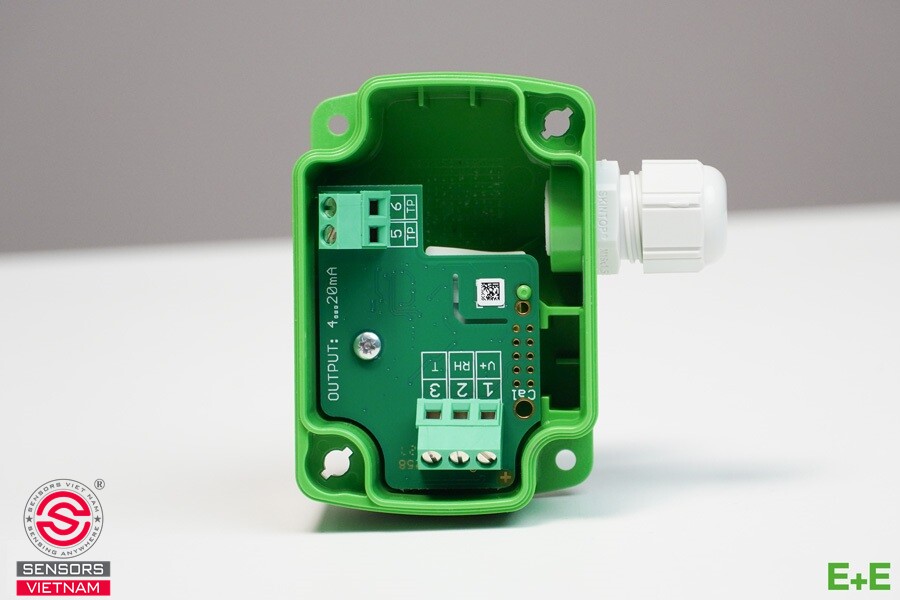

EE150-M1A6 sử dụng ngõ ra chuẩn công nghiệp 4 đến 20 mA kiểu 2 dây với tải tối đa 500Ω. Đây là chuẩn tín hiệu phổ biến nhất trong tự động hóa công nghiệp và hệ thống BMS, tương thích trực tiếp với hầu hết PLC, bộ điều khiển HVAC và hệ thống BMS trên thị trường mà không cần bộ chuyển đổi trung gian. Kiểu 2 dây còn có lợi thế là tiết kiệm dây dẫn vì dùng chung dây nguồn và tín hiệu.

• Về nguồn điện và tiêu thụ năng lượng

Nguồn cấp linh hoạt 15 đến 35V DC hoặc 24V AC ±20% cho phép dùng chung với nhiều loại nguồn sẵn có trong tủ điện HVAC mà không cần bộ chuyển đổi riêng. Công suất tiêu thụ chỉ khoảng 5mA DC là con số rất thấp, đặc biệt có lợi khi lắp nhiều điểm đo trên cùng một nguồn cấp.

• Về lắp đặt

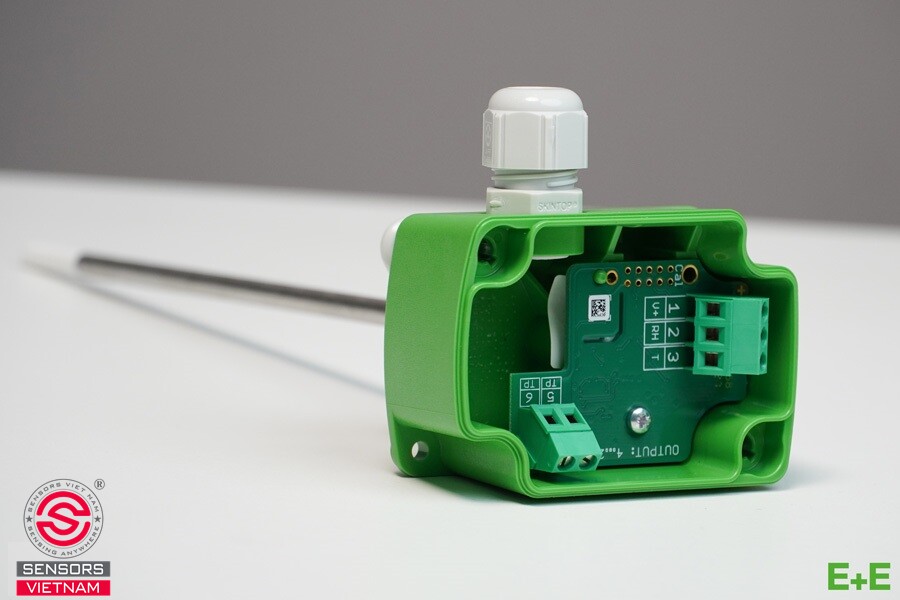

Đầu nối vít tối đa 1,5 mm2 tương đương AWG 16 cùng đầu nối cáp M16x1.5 chuẩn UL94 V-2 tương thích với phần lớn cáp tín hiệu thông dụng trên thị trường và không đòi hỏi phụ kiện đặc biệt.

Xem thêm: Trên tay và đánh giá cảm biến nhiệt độ độ ẩm không khí ST-101/ST-141

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM GẮN ỐNG GIÓ EE150-M1A6
Cảm biến EE150-M1A6 hoạt động dựa trên nguyên lý cảm biến điện dung, công nghệ được xem là tiêu chuẩn vàng trong đo độ ẩm công nghiệp hiện đại.

Khi luồng khí trong ống gió đi qua nắp lọc PTFE, nó tiếp xúc với phần tử cảm biến điện dung bên trong. Phần tử này có cấu trúc gồm một màng polymer hút ẩm đặt giữa hai điện cực. Khi lượng hơi nước trong không khí thay đổi, màng polymer hấp thụ hoặc nhả ẩm tương ứng, làm thay đổi điện dung của tụ điện. Thay đổi điện dung này được vi xử lý tích hợp bên trong thiết bị thu nhận, tính toán, lọc nhiễu, hiệu chuẩn và bù sai số nhiệt độ, sau đó chuyển đổi thành tín hiệu dòng điện 4 đến 20 mA tương ứng với giá trị đo thực tế.

Tín hiệu đầu ra được truyền về bộ điều khiển trung tâm, tại đây hệ thống so sánh với các ngưỡng nhiệt độ và độ ẩm đã cài đặt để ra quyết định điều chỉnh hoạt động của Chiller, AHU, van gió hoặc các thiết bị liên quan trong hệ thống HVAC.

So với cảm biến điện trở (resistive), cảm biến điện dung có ưu điểm rõ ràng về độ tuyến tính trên toàn dải đo, thời gian phản hồi nhanh hơn và ổn định dài hạn tốt hơn, đặc biệt ở các vùng độ ẩm cao trên 80 %RH nơi cảm biến điện trở thường có sai số lớn nhất.

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM GẮN ỐNG GIÓ EE150-M1A6
Thiết kế dạng gắn ống gió cùng ngõ ra 4 đến 20 mA chuẩn công nghiệp khiến EE150-M1A6 phù hợp với một loạt ứng dụng thực tế.

• Ứng dụng phổ biến nhất là hệ thống HVAC trong các tòa nhà quy mô lớn như chung cư cao cấp, văn phòng thương mại, trung tâm mua sắm, trường học và bệnh viện. Tại đây, dữ liệu nhiệt độ và độ ẩm từ EE150-M1A6 là căn cứ để hệ thống điều khiển tối ưu hóa hoạt động của Chiller và AHU, giảm tiêu thụ điện năng đáng kể mà vẫn duy trì điều kiện vi khí hậu đạt chuẩn.
• Trong các hệ thống BMS yêu cầu kiểm soát nhiệt độ và độ ẩm chặt chẽ, EE150-M1A6 tích hợp trực tiếp vào vòng điều khiển mà không cần lớp chuyển đổi tín hiệu trung gian, giúp đơn giản hóa thiết kế hệ thống và giảm thiểu điểm có thể xảy ra lỗi.
• Phòng sạch và phòng thí nghiệm trong bệnh viện, trung tâm nghiên cứu và nhà máy dược phẩm là những môi trường đòi hỏi kiểm soát vi khí hậu cực kỳ nghiêm ngặt, nơi sai số đo lường có thể dẫn đến hậu quả nghiêm trọng về chất lượng sản phẩm hoặc an toàn thực nghiệm. Độ chính xác và tính ổn định của EE150-M1A6 đáp ứng tốt yêu cầu này.
• Các dây chuyền sản xuất tự động hóa như lò nung, nồi hấp, lò sấy và buồng sơn cũng là môi trường phù hợp, đặc biệt nhờ lớp phủ bảo vệ độc quyền của E+E giúp thiết bị duy trì độ chính xác trong điều kiện có dầu mỡ, hóa chất và bụi công nghiệp.
• Hệ thống nông nghiệp thông minh như nhà kính, nhà màng và trang trại chăn nuôi quy mô lớn cũng là ứng dụng ngày càng phổ biến, nơi kiểm soát vi khí hậu trực tiếp ảnh hưởng đến năng suất và chất lượng sản phẩm.
• Các kho bảo quản hàng hóa từ thực phẩm, thời trang cho đến linh kiện điện tử, dược phẩm và vaccine, những mặt hàng nhạy cảm với biến động nhiệt độ và độ ẩm và đòi hỏi giám sát liên tục đáng tin cậy.

Xem thêm: Trên tay và đánh giá cảm biến nhiệt độ và độ ẩm phòng HTS201-M1A6 và HTS201-M1A6D1

ĐÁNH GIÁ TỔNG QUAN CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM GẮN ỐNG GIÓ EE150-M1A6
Điểm mạnh nổi bật là độ chính xác đo độ ẩm tốt với hệ số phụ thuộc nhiệt độ cực thấp chỉ ±0,03 %RH/°C, cấp bảo vệ IP65/NEMA 4X cao hơn so với nhiều đối thủ cùng phân khúc, vật liệu đầu dò thép không gỉ 1.4571 và nắp lọc PTFE chống ăn mòn tốt, lớp phủ cảm biến độc quyền của E+E kéo dài tuổi thọ trong môi trường khắc nghiệt, ngõ ra 4 đến 20 mA 2 dây tích hợp trực tiếp vào BMS và PLC mà không cần chuyển đổi, nguồn cấp linh hoạt và tiêu thụ điện cực thấp.

Điểm cần lưu ý là dải đo nhiệt độ từ -5 đến 55°C phù hợp cho HVAC thông thường nhưng không đủ cho các ứng dụng kho lạnh sâu hay lò nhiệt độ cao. Ngõ ra analog 4 đến 20 mA phù hợp cho đa số ứng dụng nhưng không phải lựa chọn tối ưu nếu dự án yêu cầu truyền thông số Modbus RTU hay BACnet để tích hợp vào hệ thống BMS phức tạp.

Có thể thấy, thiết bị này không phô trương nhưng hội tụ đủ những yếu tố quan trọng nhất mà một kỹ sư HVAC cần ở cảm biến nhiệt độ độ ẩm ống gió, đó là đo chính xác, ổn định dài hạn, lắp đặt đơn giản và tích hợp dễ dàng. Đây là khoản đầu tư đáng giá cho các dự án yêu cầu độ tin cậy cao và chi phí vận hành thấp trong dài hạn.

TỔNG KẾT THÔNG TIN VỀ CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM GẮN ỐNG GIÓ EE150-M1A6
- Kiểu lắp đặt: gắn ống gió (kèm phụ kiện)

- Dải đo độ ẩm: 100% ~ 4-20mA

- Dải đo nhiệt độ: 0-50 Độ C~ 4-20mA

- Đầu dò: Dài 200mm

- Bảo hành: Chính hãng

- Chứng chỉ: CO/CQ đầy đủ

- Xuất xứ E+E ELEKTRONIK/ ÁO

Cảm biến EE150-M1A6 của E+E Elektronik hiện đang có sẵn tại Sensors Việt Nam với đầy đủ chứng từ chính hãng và chế độ bảo hành uy tín. Nếu bạn đang có dự án HVAC, phòng sạch, kho bảo quản hay bất kỳ ứng dụng nào cần kiểm soát nhiệt độ và độ ẩm chính xác trong ống gió, hãy liên hệ trực tiếp với Sensors Việt Nam để được tư vấn lựa chọn sản phẩm và hỗ trợ kỹ thuật tận tình nhất.
